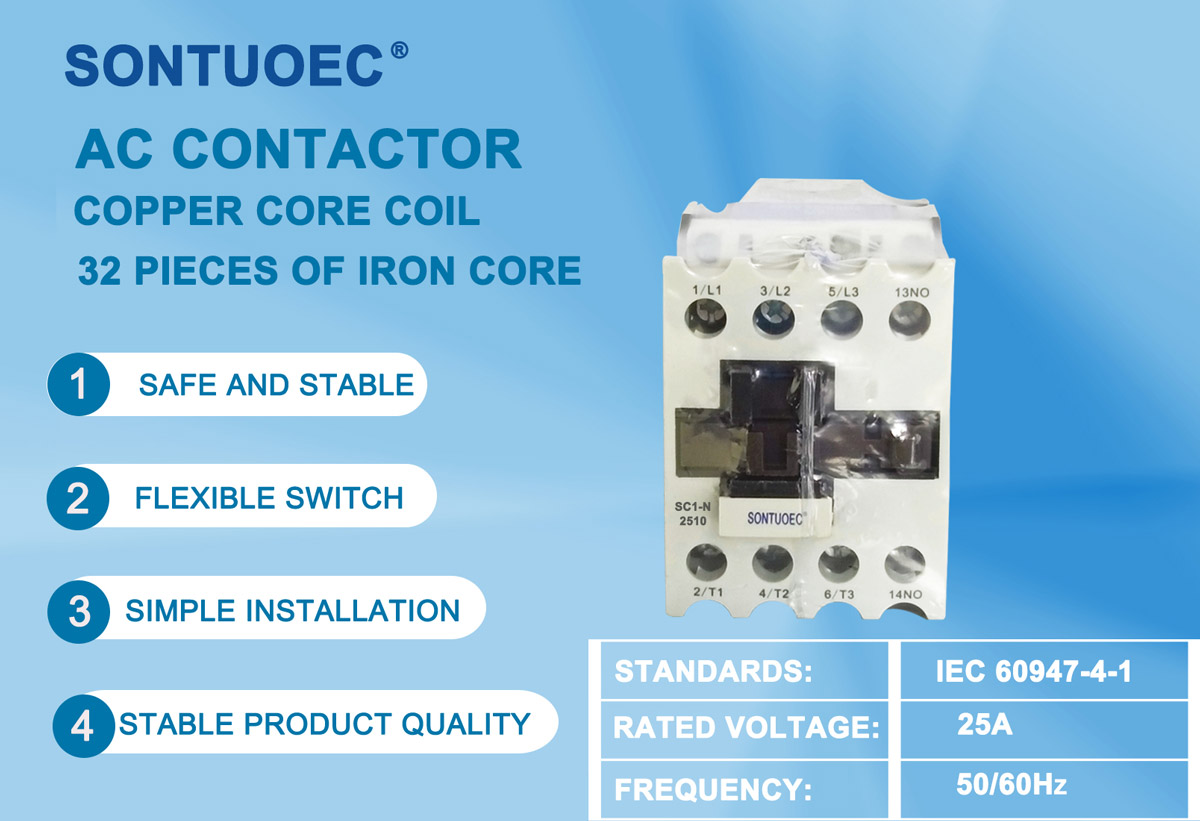

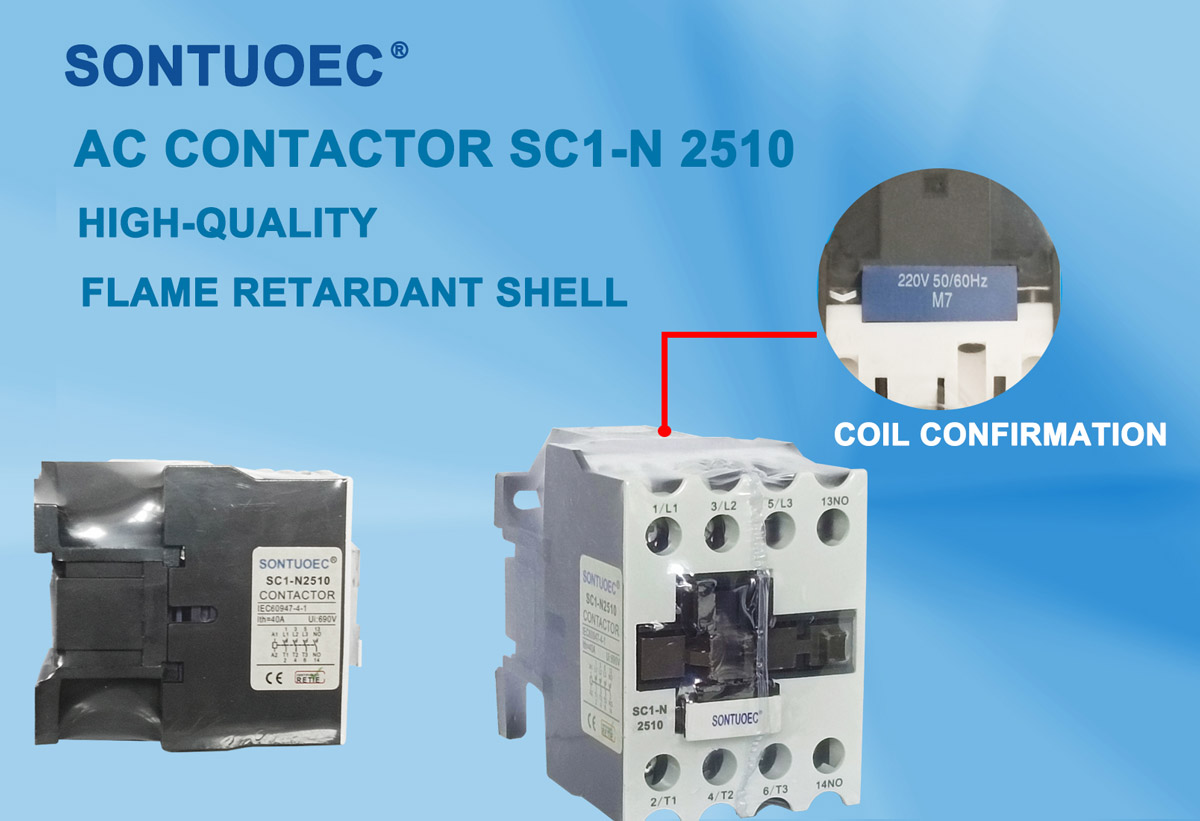

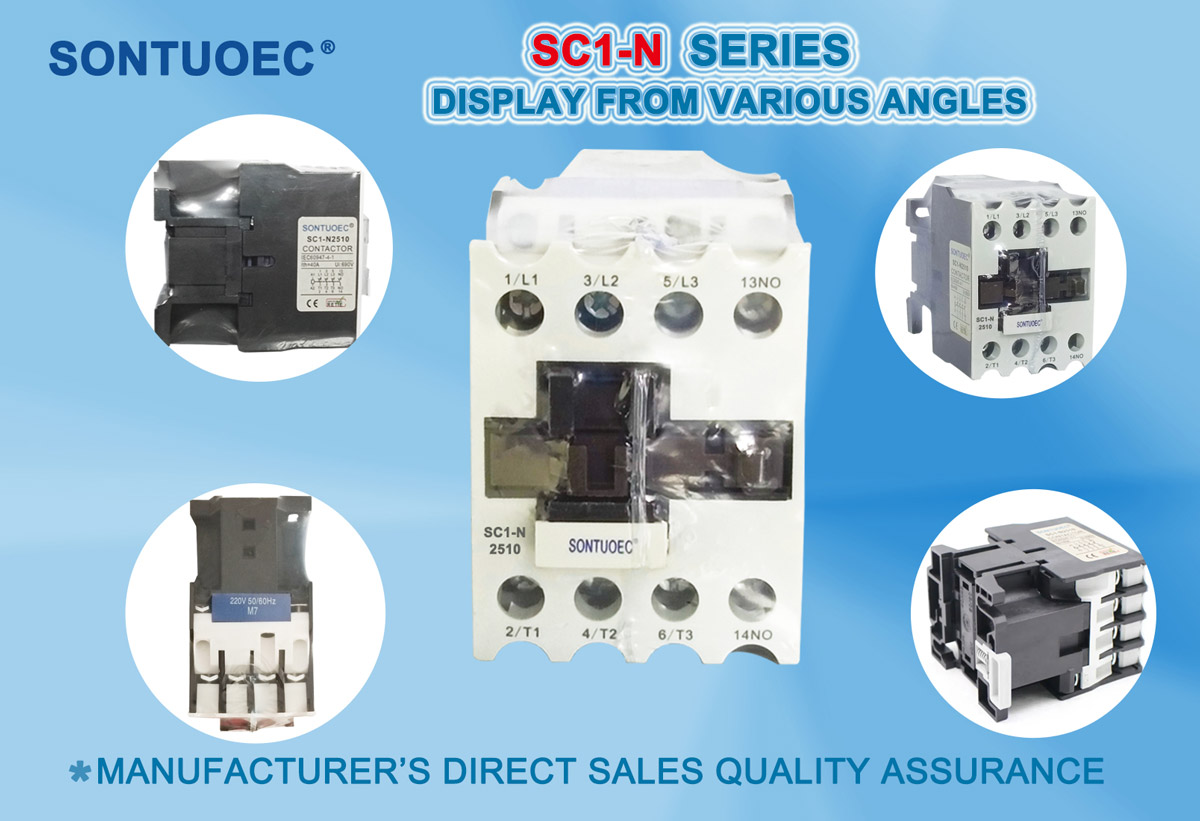

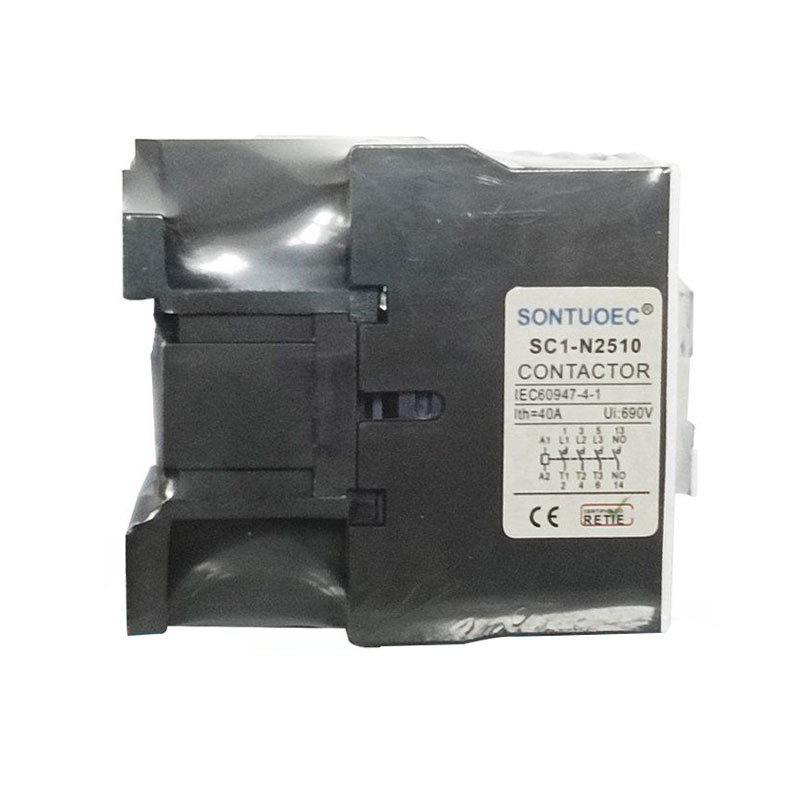

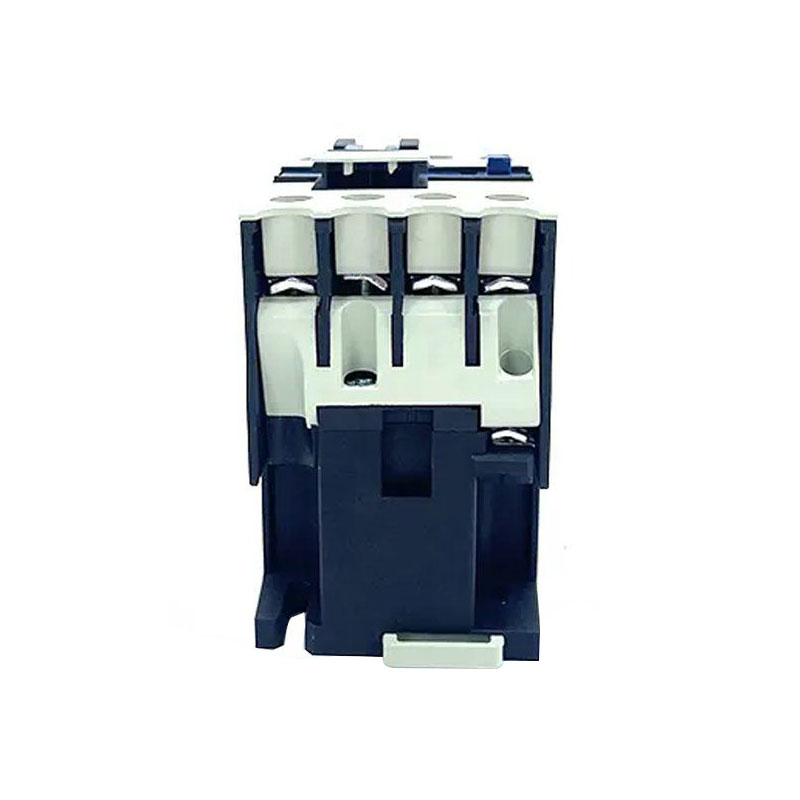

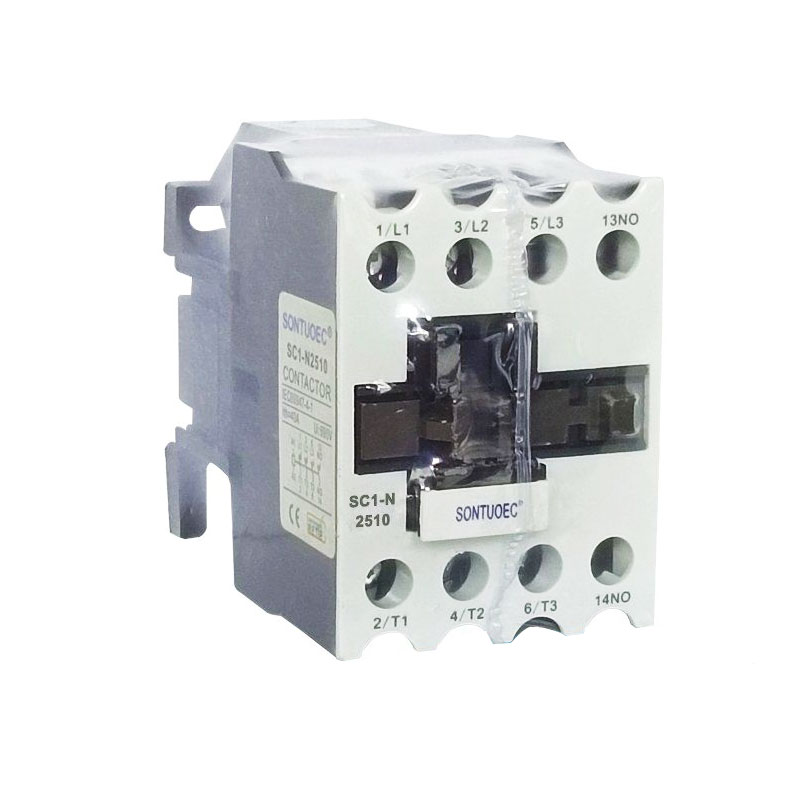

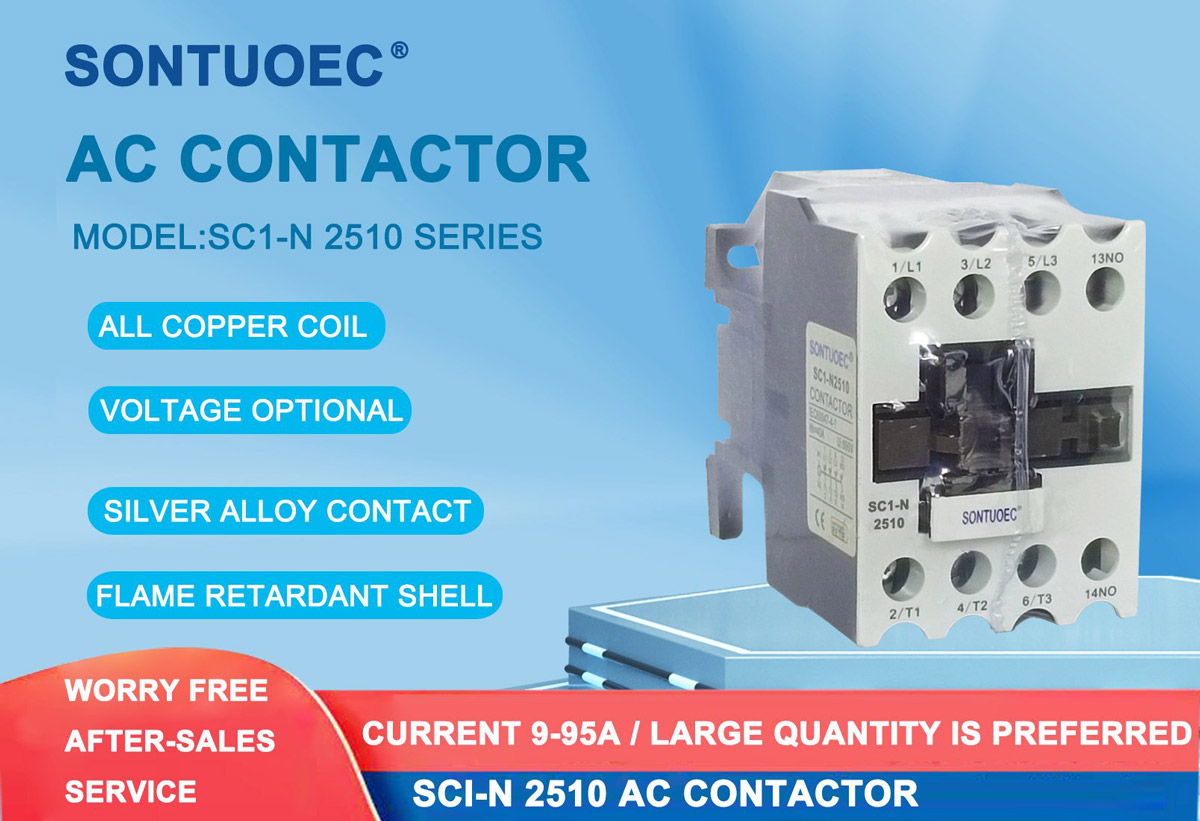

3 Poluso AC Kontaktilo

3 Polusa AC Kontaktilo estas AC-kontaktilo kun tri sendependaj kontaktoj (aŭ poloj), ĉiu el kiuj kontrolas unu fazon de trifaza elektra sistemo. Ĝia ĉefa funkcio estas malproksime kontroli la ekfunkciigon, halton kaj inversigon de trifazaj motoroj aŭ aliaj trifazaj ŝarĝoj. Kontrolante la ŝaltadon kaj malŝalton de ĉi tiuj tri kontaktoj, ĝi povas realigi la konekton kaj malkonekton de la trifaza cirkvito, tiel kontrolante la funkcian staton de la elektra ŝarĝo.

Sendu Demandon

Priskribo de la produkto

Modelo	Kapacito de 2 fazaj sqirlel-								Taksita hejta kurento 1-a (A)
	Nomina potenco (KW)				Taksita funkcia kurento (A)
	220V-240v	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Strukturo kaj funkcia principo

Strukturo:

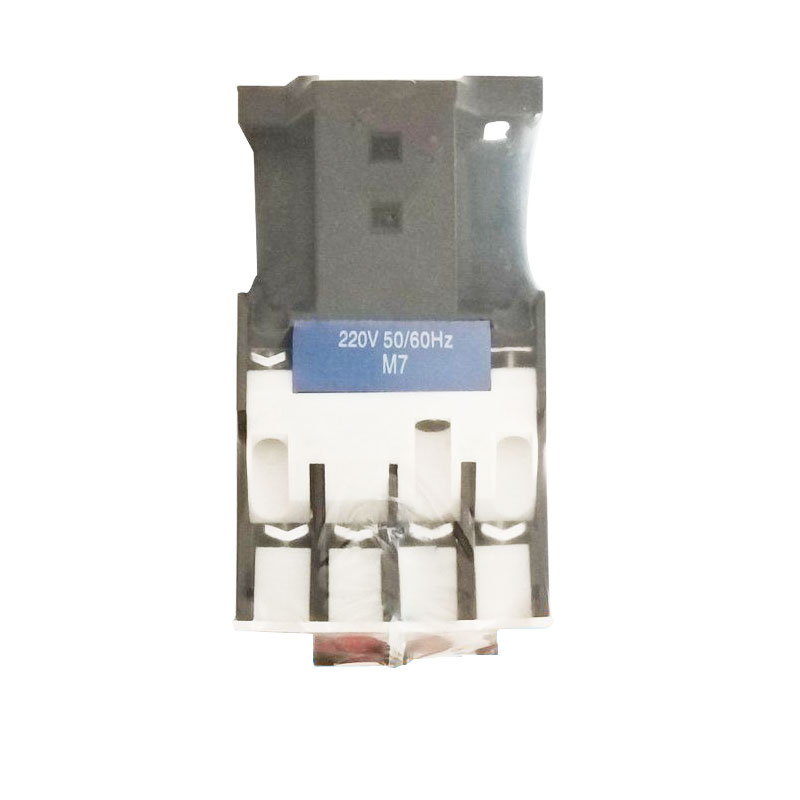

Elektromagneta sistemo: inkluzivas komponantojn kiel bobenoj, kernoj ktp., kiuj estas uzataj por generi magnetan fluon por movi la malfermon kaj fermon de la kontaktsistemo.

Kontakta sistemo: inkluzive de ĉefa kontakto kaj helpa kontakto. La ĉefa kontakto estas uzata por porti altan kurenton, kaj la helpa kontakto estas uzata por realigi la transdonon kaj retrosciigon de kontrolsignaloj.

Arko-estinga aparato: Uzita por estingi la arkon generitan kiam la kontakto estas malkonektita por protekti la kontakton de damaĝo.

Ŝelo: uzata por protekti la internajn komponantojn de la ekstera medio.

Funkcia principo:

Kiam la bobeno estas energiigita, la ferkerno generas magnetismon kaj altiras la kontaktsistemon por fermiĝi, igante la trifazan cirkviton malfermita.

Kiam la bobeno estas malenergigita, la ferkerno perdas sian magnetismon kaj la kontaktsistemo disiĝas sub la ago de la risorto por malkonekti la trifazan cirkviton.

Trie, la apliko kaj elekto

Aplikoj:

3 Poluso AC Kontaktilo estas vaste uzata en industria aŭtomatigo, potenca sistemo kaj konstruaĵo aŭtomatigo.

Ĝi povas esti uzata por kontroli operaciojn kiel ekfunkciigo, halto kaj inversigo de trifazaj motoroj.

Ĝi ankaŭ povas esti uzata por realigi teleregadon kaj protekton de potenca sistemo.

Elekto:

Elektante 3 Polusa AC Kontaktilo, faktoroj kiel la taksita tensio, taksita kurento kaj ŝarĝo tipo de la elektra sistemo devus esti konsideritaj.

La aktuala takso devus esti pli granda ol aŭ egala al la maksimuma funkciiga fluo de la ŝarĝo.

La tensiotaksado devus esti adaptita al la tensionivelo de la elektra sistemo.
