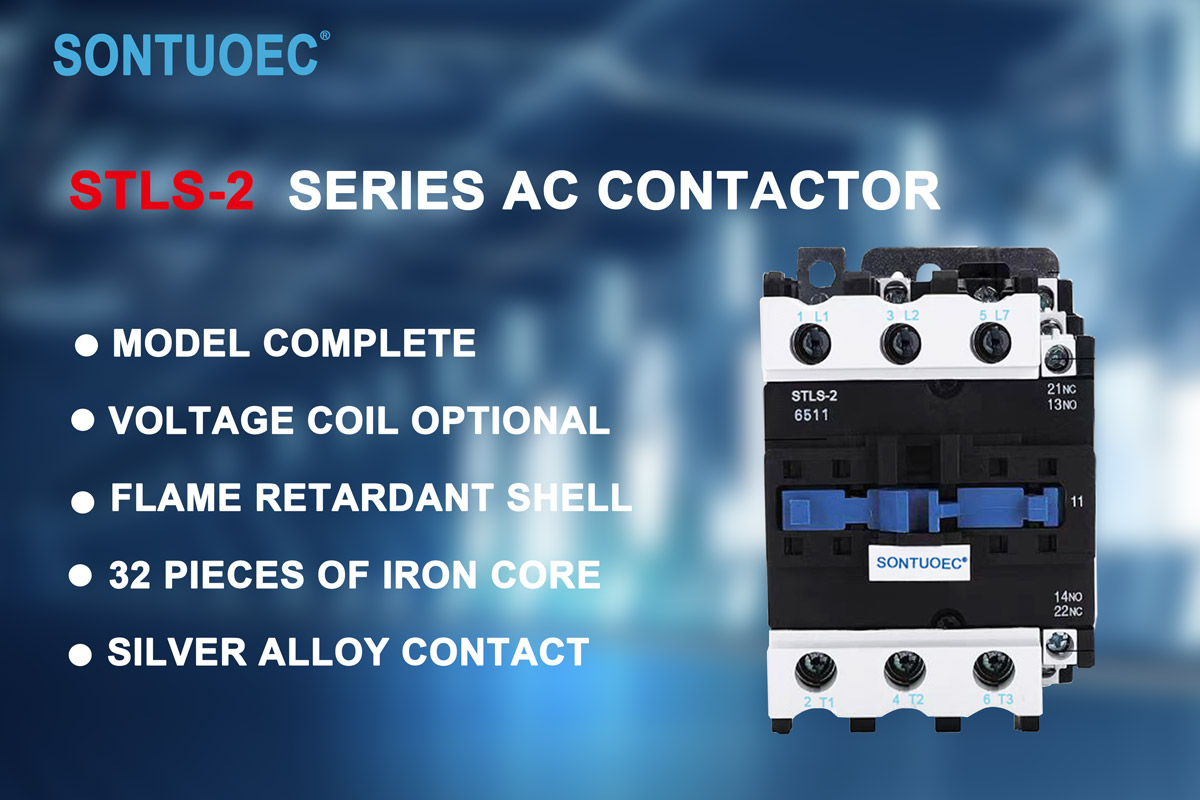

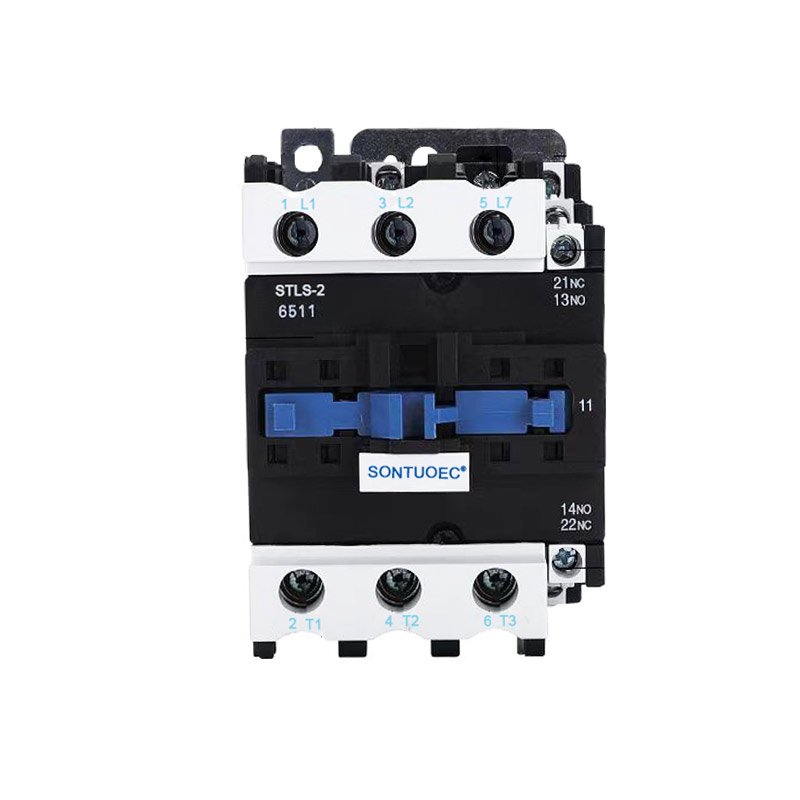

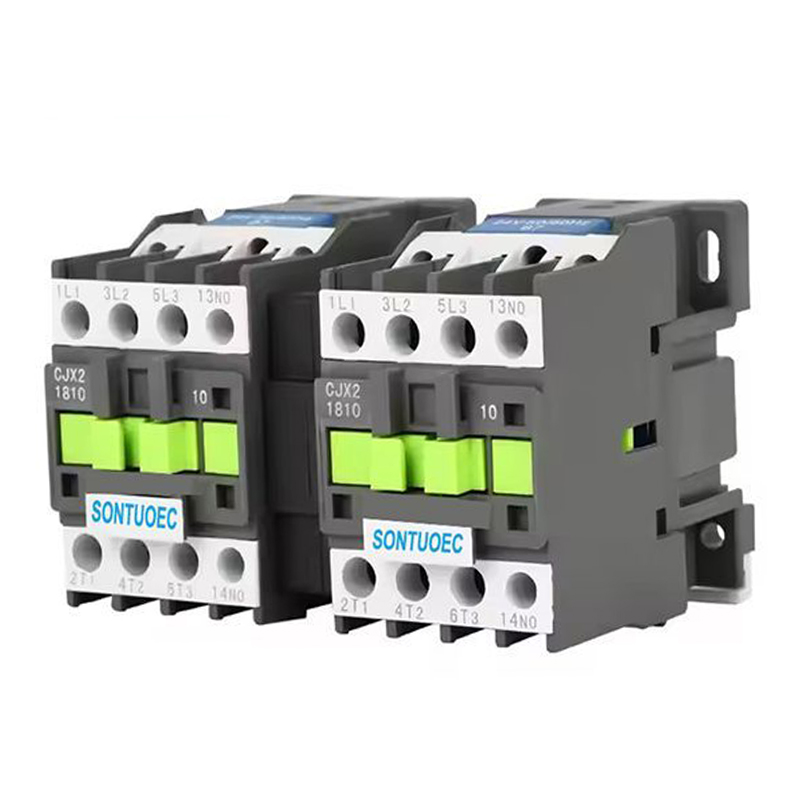

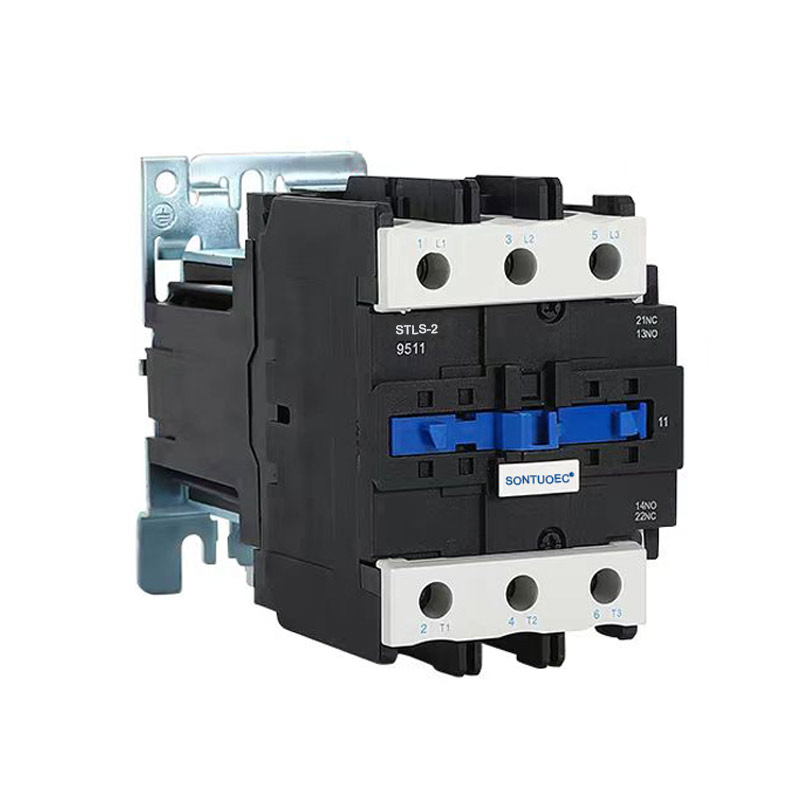

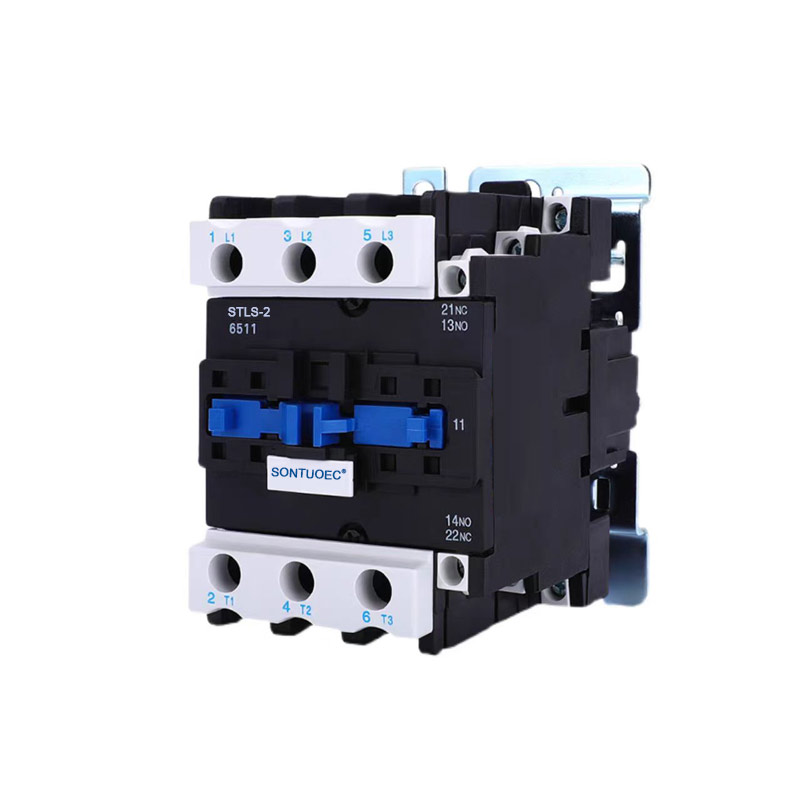

STLS-2 (CJX2) Serio Mekanika Interplekta Kontaktilo

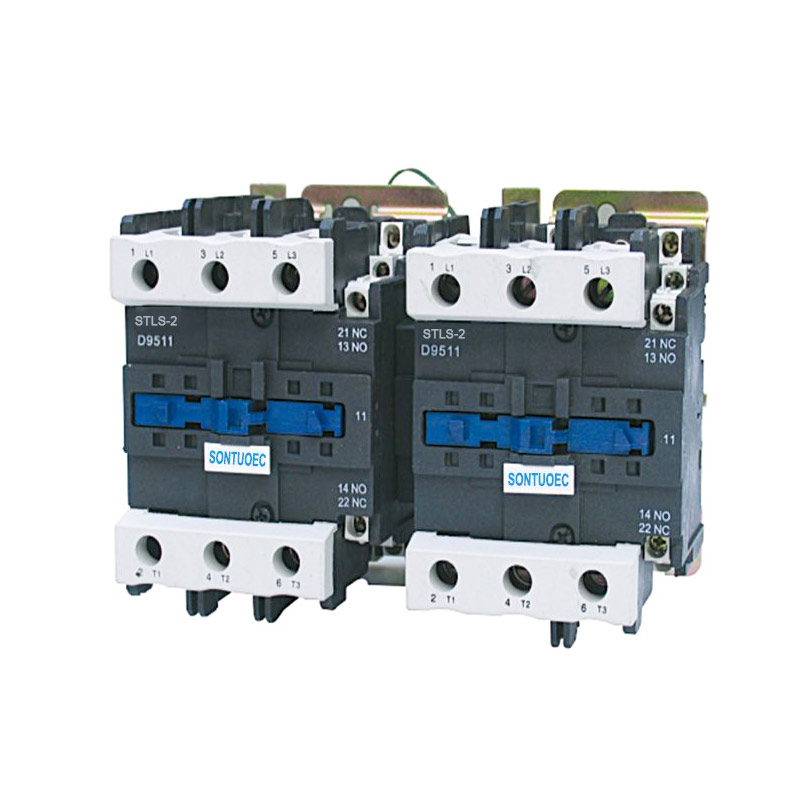

STLS-2 (CJX2) Serio Mekanika Interplekta Kontaktilo taŭgas por uzi en la cirkvitoj ĝis la taksita tensio 660V AC 50Hz, aktuala 620A, por konvertebla regado de la motoro. Ĉi tiu mekanika interplekta aparato certigas kontaktan ŝanĝon de la du konverteblaj kontaktiloj. Ĝi konformas al IEC60947-4-1 normoj.

Modelo:STLS-2(CJX2)

Sendu Demandon

Priskribo de la produkto

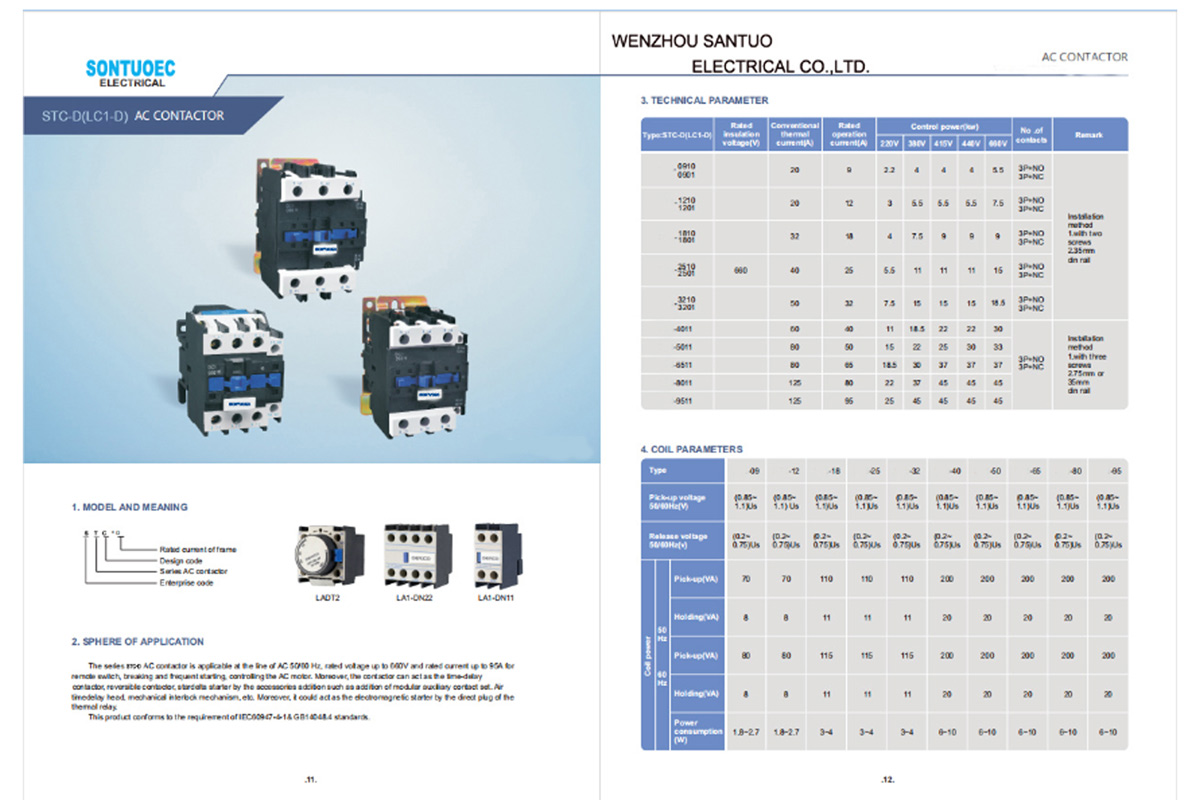

Tajpu		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Taksita izolata tensio		660	660	660	660	660	660	660	660	660	660
konvencia termika		20	24	32	40	50	60	75	80	110	125
aktuala		20	24	32	40	50	60	75	80	110	125
Taksita operacia		9	12	16	25	32	40	50	63	80	95
aktuala		9	12	16	25	32	40	50	63	80	95
kontrolita	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Potenco (KW)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

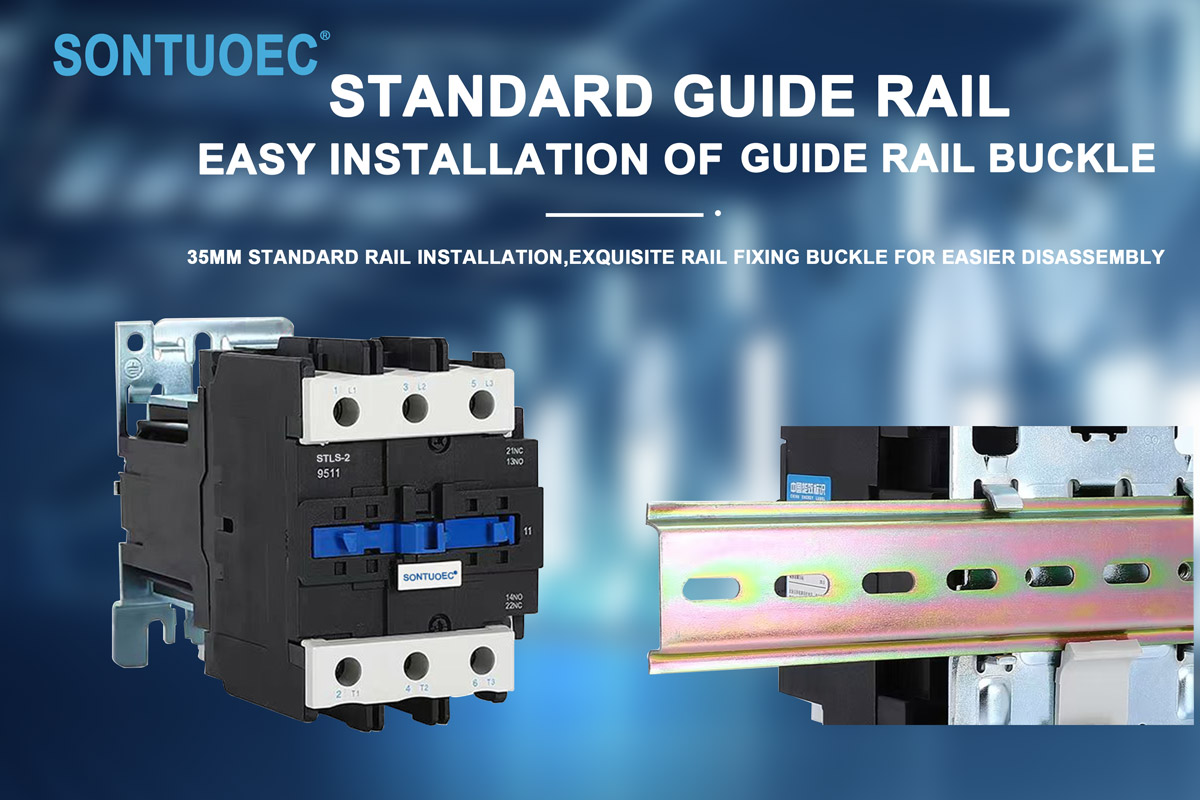

Noto		La instalado de la					La instalado de la
		relajsoj povas uzi du ŝraŭbojn					relajsoj povas tri
		kaj ankaŭ uzu la 35mm					ŝraŭboj kaj ankaŭ uzu la
		Instala Fervojo					75mm aŭ 35mm instalado
							relo

Strukturo kaj Karakterizaĵoj

Strukturo:

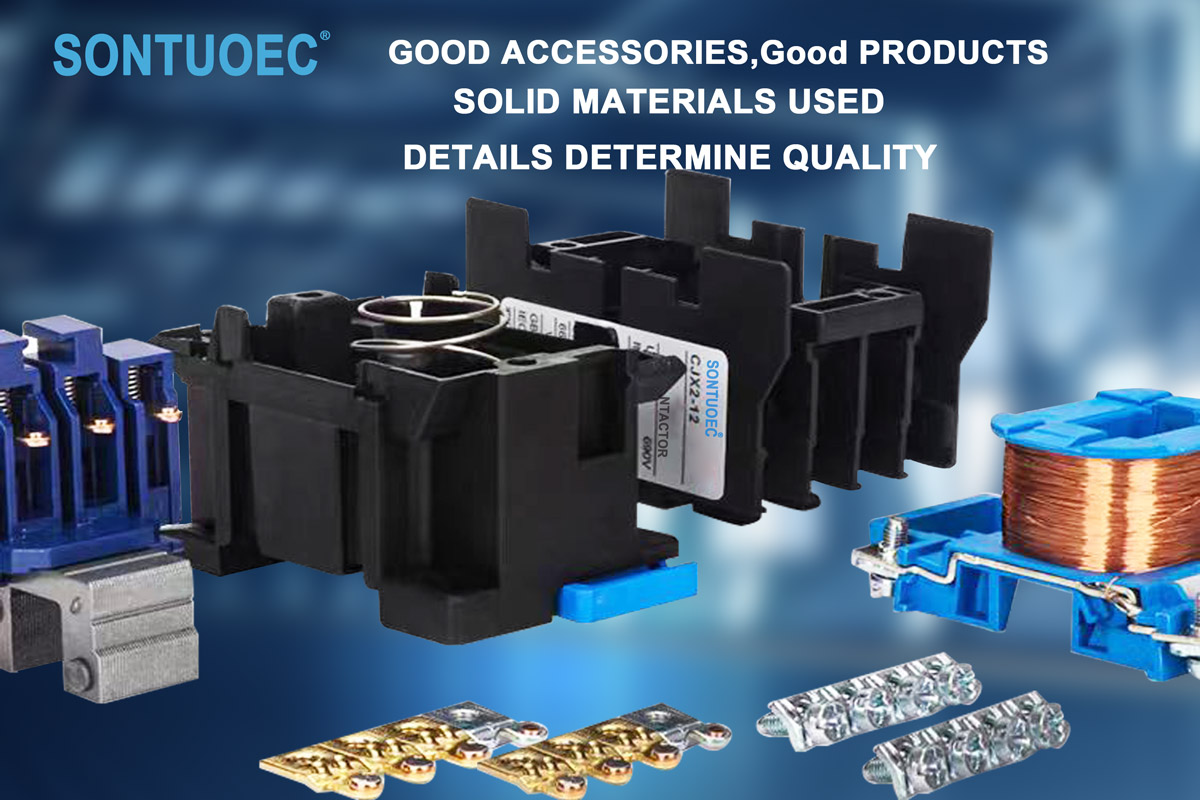

3P AC -kontaktilo kutime konsistas el elektromagneta sistemo (inkluzive de bobeno, kerno, ktp.), Kontakta sistemo (inkluzive de ĉefa kontakto kaj helpa kontakto), arka estingila aparato kaj ŝelo kaj aliaj partoj. Inter ili, la ĉefa kontakto estas uzata por porti altan kurenton, kaj la helpa kontakto estas uzata por realigi la transdonon kaj retrosciigon de kontrolaj signaloj.

Trajtoj:

Kun tri sendependaj kontaktoj, ĝi povas regi trifazan potencon kaj unu nulan linion samtempe.

La kontaktosistemo estas farita el altkvalitaj materialoj kun bona konduktiveco kaj eluziĝo.

La elektromagneta sistemo havas sufiĉan suĉan forton por fidinde engaĝi kaj liberigi la kontaktojn.

La arka estingila aparato povas efike estingi la arkon generitan kiam la kontaktoj estas malkonektitaj, protektante la kontaktojn kontraŭ damaĝo.

STLS-2 (CJX2) Serio Mekanika Interplekta Kontaktilo taŭgas por uzi en la cirkvitoj la taksitan tension ĝis 660V AC 50Hz aŭ 60Hz, taksita kurento ĝis 95A, por fari kaj rompi, ofte komenci kaj kontroli la AC-motoron. Kombinita kun la helpa kontakta bloko, temporizilo-prokrasto kaj maŝin-interplekta aparato ktp, ĝi fariĝas la malfrua kontaktilo, mekanika interplekta kontaktilo, star-delta startigilo. Kun la termika relajso, ĝi estas kombinita en la elektromagnetan startilon. La kontaktilo estas produktita laŭ IEC 60947-1.

Principo de operacio

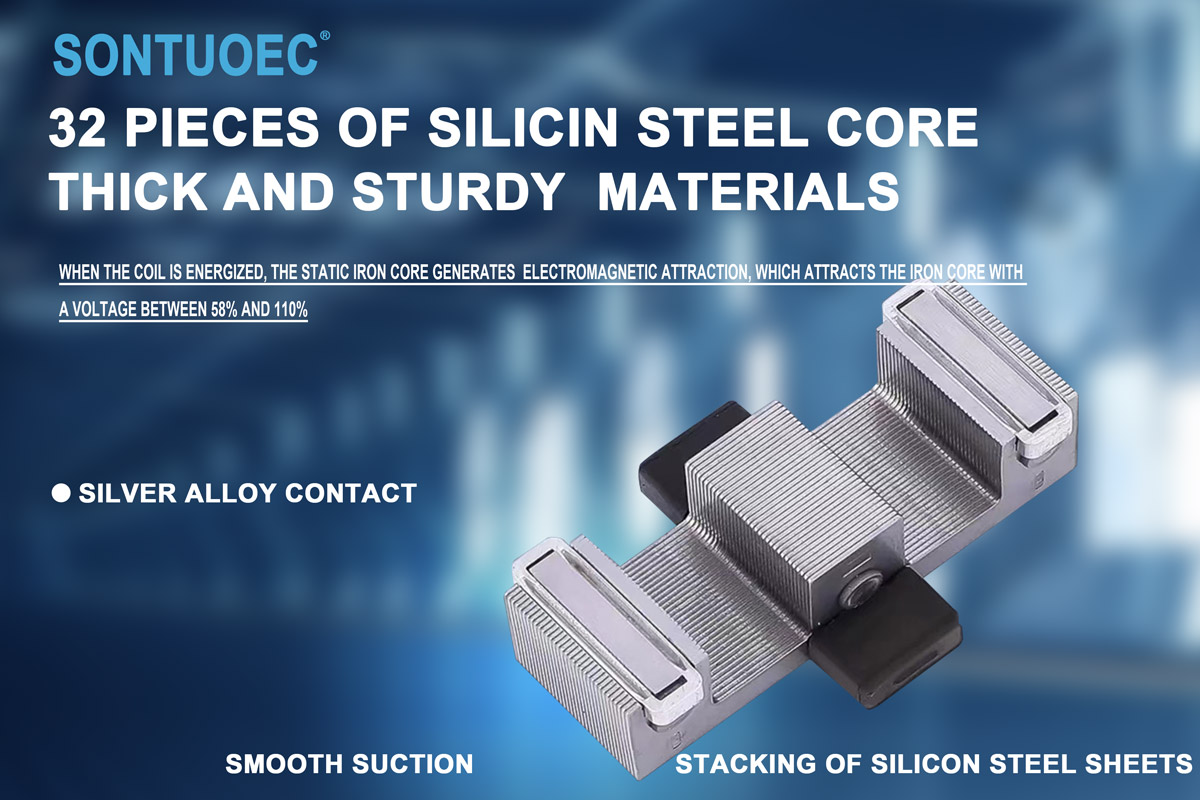

Kiam la bobeno de la kontaktilo 3P AC estas energiigita, la fera kerno generas magnetismon kaj allogas la kontaktan sistemon por fermiĝi, tiel ligante la trifazan elektroprovizon kaj nulan draton. Kiam la bobeno estas senenergigita, la kerno perdas sian magnetismon kaj la kontaktosistemo disiĝas sub la ago de fonto, tiel malkonektante la trifazan elektroprovizon de la nula linio. Tiamaniere, la kontaktilo 3P AC povas realigi foran kontrolon de elektraj ŝarĝoj.
