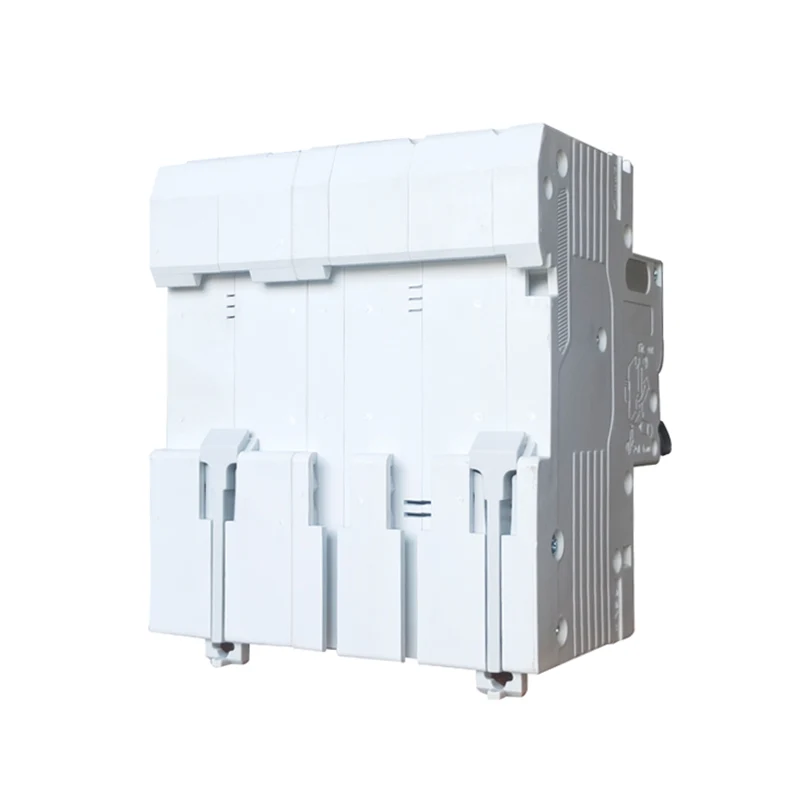

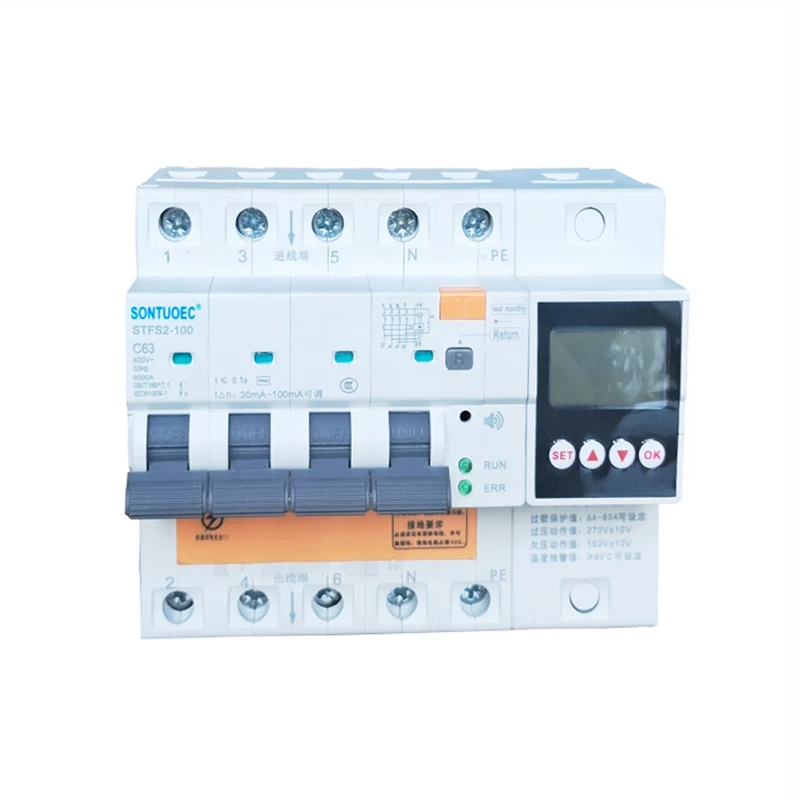

STSF2-100 100A 2P 4P Multfunkcia RCBO taŭgas por AC 50/60Hz, taksita en cirkvito kun tensio de 230V-400V kaj taksita kurento de 100A, kiam Aperson estas elektrokutita aŭ la potenca krado. Kiam la filtrado, supervolso kaj subfosado atingas la fiksitajn valorojn, la postrestanta aktuala cirkvitilo povas rapide funkcii en tre mallonga periodo rapide fortranĉi la elektroprovizon. Kiam la monitorada temperaturo de la postrestanta aktuala cirkvitfunkciigilo atingas la fiksitan valoron, la monitoranta grunda drato ne estas konektita. Kiam konektita, la produkto elsendas alarman sonon por protekti la sekurecon de dungitaro kaj elektra ekipaĵo, kaj povas eviti Malhelpi damaĝon al ekipaĵo kaŭzita de supervolso en la elektra krado. Havas superŝarĝon, mallongan cirkviton, fugadon, supervoltan subtension kaj tro -protektajn funkciojn ankaŭ povas esti uzataj por intermite ŝalti kaj malŝalti elektrajn aparatojn en normalaj cirkonstancoj Lumaj cirkvitoj, precipe taŭgaj por industriaj kaj komercaj lumaj distribuaj sistemoj. La produkto havas malgrandan volumon, kompaktan strukturon kaj pli bonan kostefikecon ol aliaj similaj produktoj. Ĝi havas belan aspekton, Alta rompokapacito igas ĝin bona elekto por distribuado de hejmaj potencoj. Ĉi tiu produkto konformas al GB/T 16917.1 kaj IEC 61009-1 normoj kaj akiris CE-atestilon.
Modelo |
STFS2-100 Elektroika tipo |
Postrestantaj aktualaj karakteroj |
AC |
Normo | IEC/EN 61009-1 |
Taksita sentiveco △ n | 0,03,0,1,0,3 |
Poluso Ne |
Poloj: 1p+N+PE; 3P+N+PE |
Taksita kurento (a) |
6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a, 80a, 100a |
Taksita tensio (V) |
240/415V; 230/400V |
Taksita postrestanta funkcia kurento |
10mA, 30mA, 100mA, 300mA, 500mA |
Taksita kondiĉa postrestanta fuŝkontakto aktuala |
6Ka |
Elektromaka eltenemo |
Pli ol 4000 cikloj |
Funkcio: |

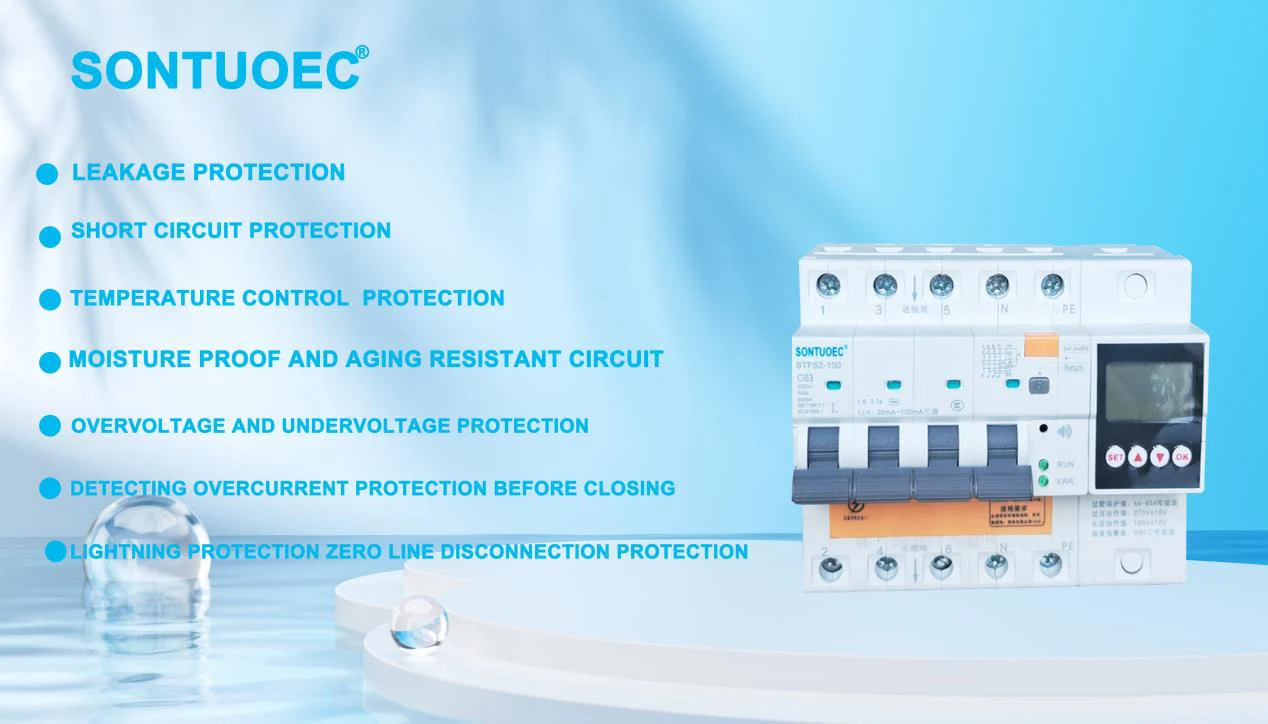

Protekto de filtraĵoj, Superŝarĝa kurento protektas, Protekto de fuŝkontakto, sub tensia protekto, super tensia protekto, Taksita kurento/ tensio alĝustigebla, Temperaturprotekto , Akva enira alarmo kaj tiel plu.
|
Ĉirkaŭa aera temperaturo :
1.La ĉirkaŭa aera temperaturo ne estos pli malalta ol -5 1C, ne pli alta ol+40 C, kaj la ĉiutaga averaĝa valoro ne superas+35 C.
2. Altitudo: La alteco de la instalaĵo ne superas 2000m.
3.atmosferaj kondiĉoj
La aero estas pura, kaj je maksimuma temperaturo de+40 'C, la relativa humido de la aero ne estas pli ol 50%. Pli alta relativa humido estas permesita ĉe pli malaltaj temperaturoj, kiel ĉe+20 C,
La relativa humido ne devas superi 90%. Pro foja modera kondensado kaŭzita de temperaturŝanĝoj, oni devas atenti preni taŭgajn mezurojn.
4.
Aktuala kaj nombro da polusoj
100A: Ĉi tio indikas, ke la RCBO estas taksita je 100 amperoj. La aktuala takso estas la maksimuma valoro de kurento, kiun la cirkvito povas porti kontinue sen kaŭzi varmigadon aŭ damaĝon.
2P, 4P: La "P" ĉi tie staras por la nombro de polusoj, t.e., la nombro de cirkvitaj fazoj, al kiuj la cirkvito povas esti konektita. 2p signifas, ke la cirkvitfunkciigilo povas esti konektita al du cirkvitaj fazoj (kutime fajro kaj nulo), dum 4p signifas, ke ĝi povas esti konektita al kvar cirkvitaj fazoj (kutime trifazaj fajroj kaj nulo).
Multfunkcia indikas, ke ĉi tiu 100A 2P 4P multfunkcia RCBO estas ekipita per diversaj protektaj funkcioj. Krom baza superŝarĝo kaj mallongcirkvitprotekto, ĝi ankaŭ povas liveri protektadon de fugoj, subtensia protekto, supervolta protekto kaj tiel plu. Protekto de temperaturo , Akvo -enira alarmo , alĝustigebla kurento kaj tensio. Ĉi tiuj protektoj permesas al la RCBO provizi pli ampleksan protekton por cirkvitoj kaj ekipaĵo.

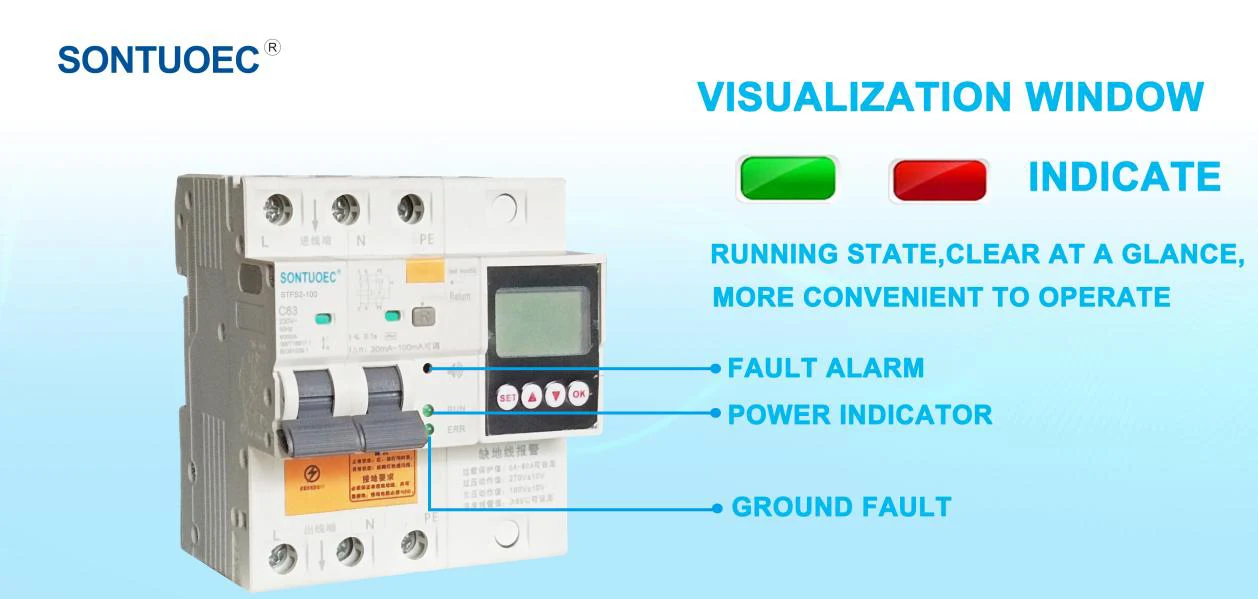

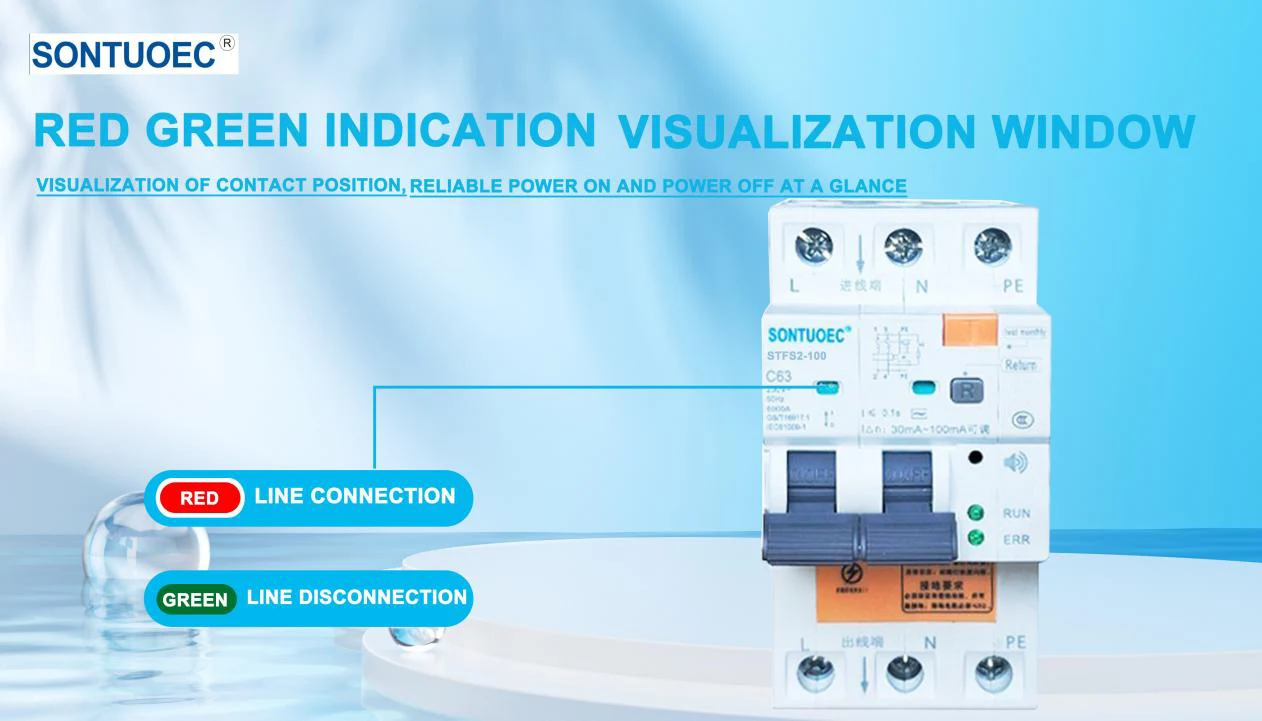

Nenormala stato: la lumo estas malŝaltita

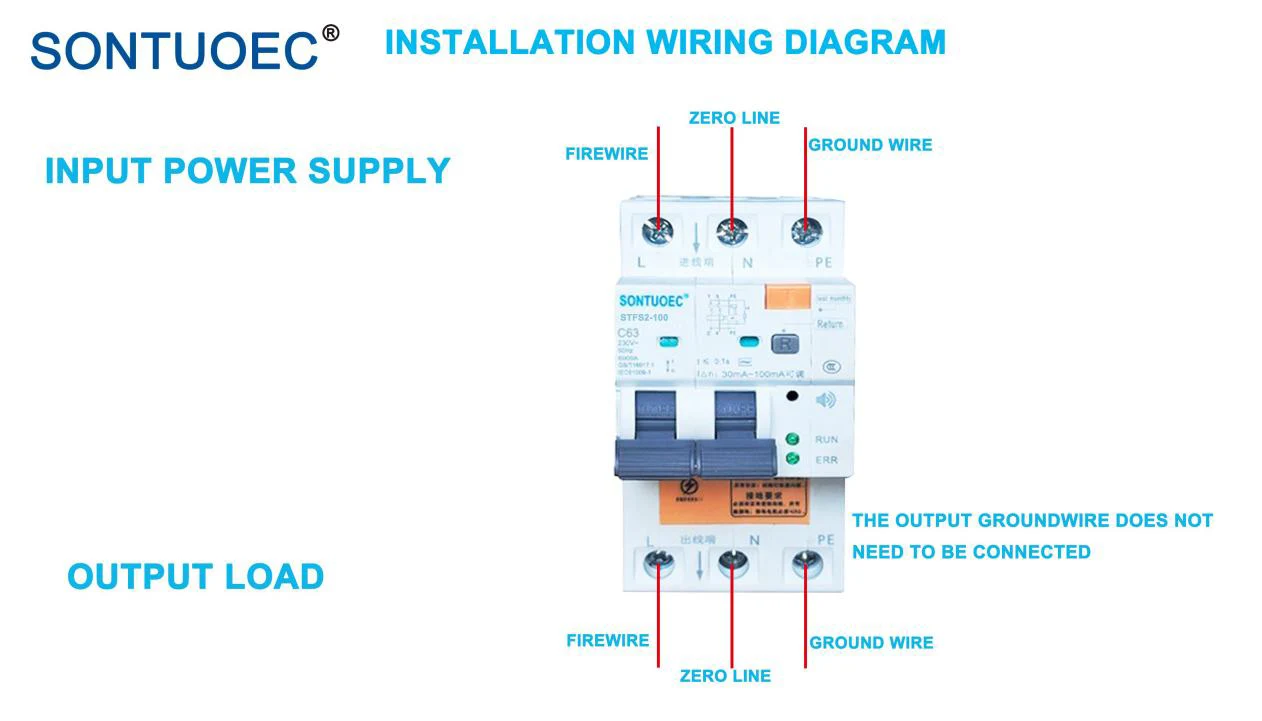

Grundaj Postuloj:
Necesas certigi, ke estas envenanta tera drato kaj surtera drato, kaj la surtera rezisto devas esti S 5Q!
Ĉar RCBO havas diversajn protektajn funkciojn, ĝi ofte estas uzata en cirkvitoj, kiuj postulas personan sekurecon, kiel elektraj cirkvitoj por lumigado, malforta potenco kaj elektraj aparatoj en hejmoj kaj publikaj lokoj. Ĉi tiuj lokoj ofte estas karakterizitaj de akvo kaj humideco, kiuj povas facile kaŭzi fugajn akcidentojn. Krome, RCBO ankaŭ povas esti uzata en industriaj elektraj sistemoj, kie homa sekureco estas antaŭkondiĉo, kiel periferiaj lumaj cirkvitoj, radar -sistemoj kaj geologiaj esploraj instrumentoj.
