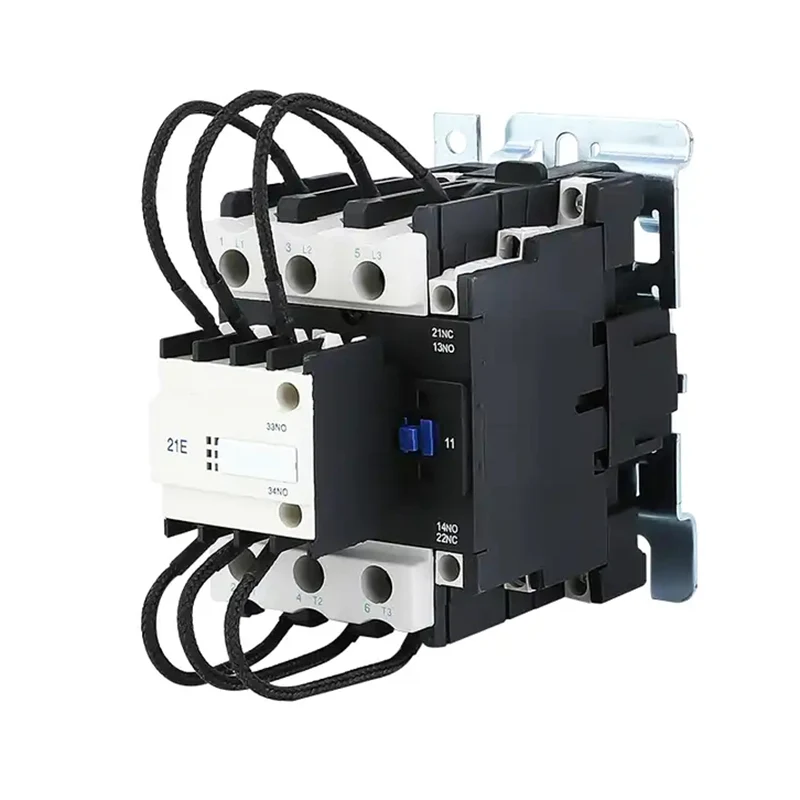

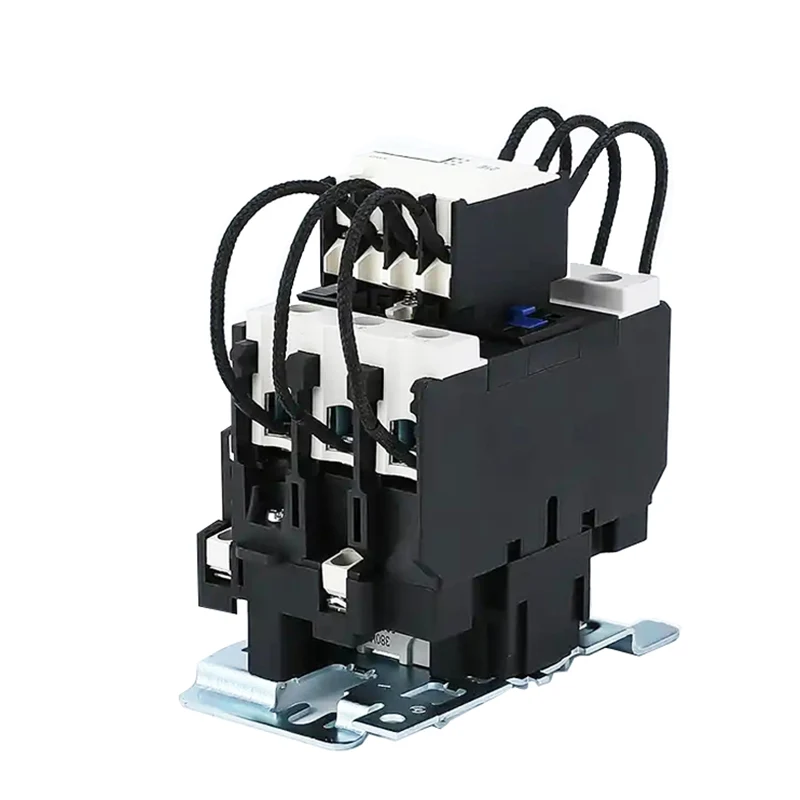

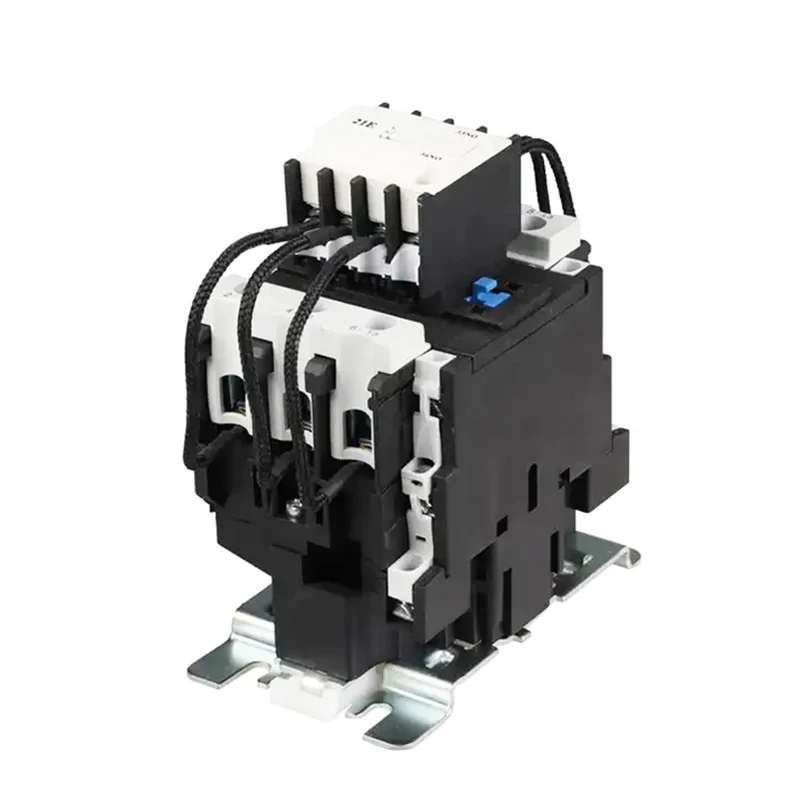

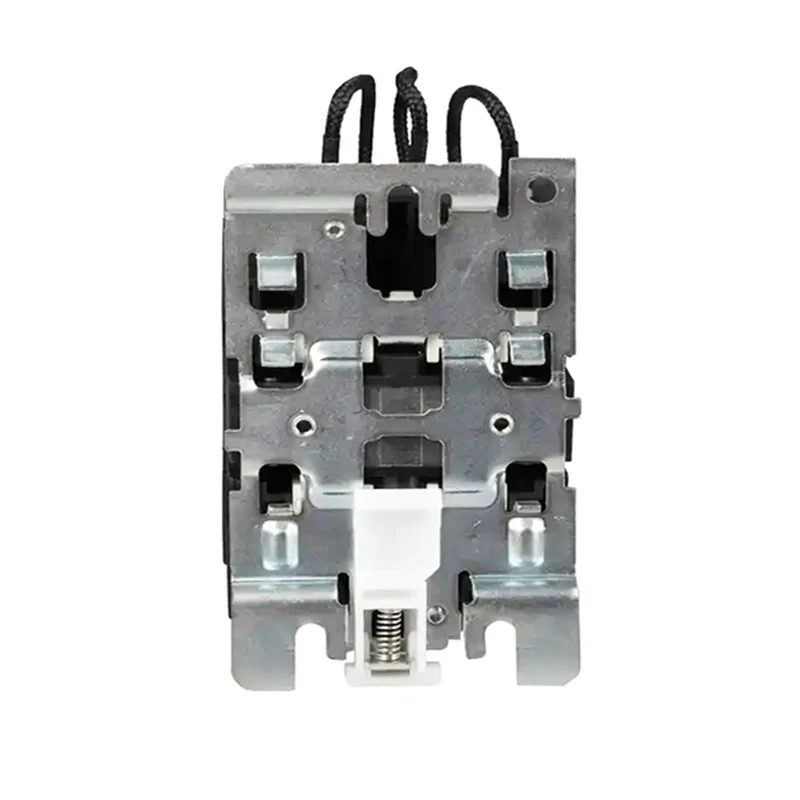

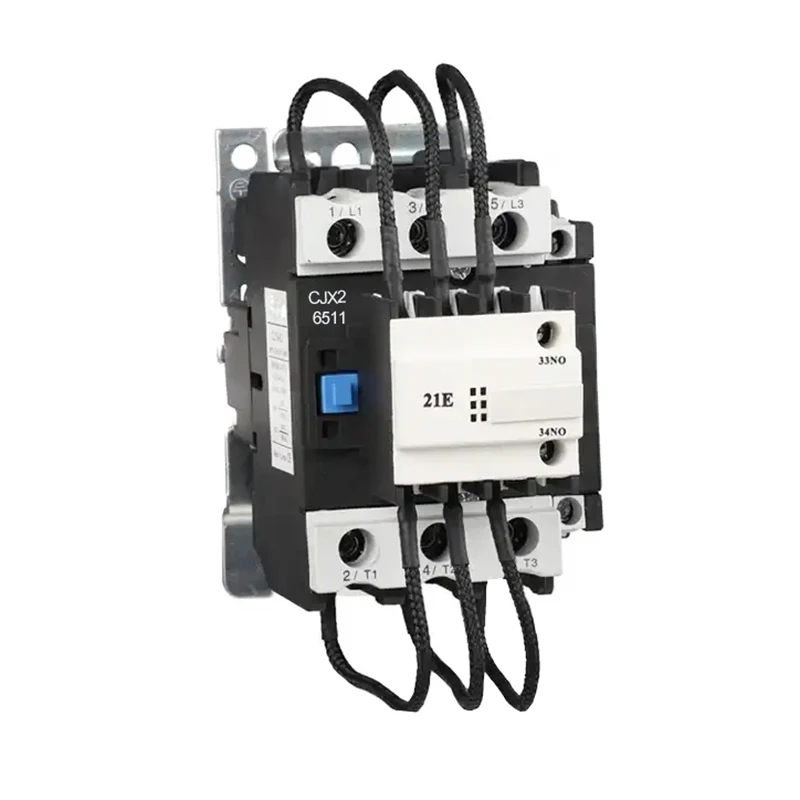

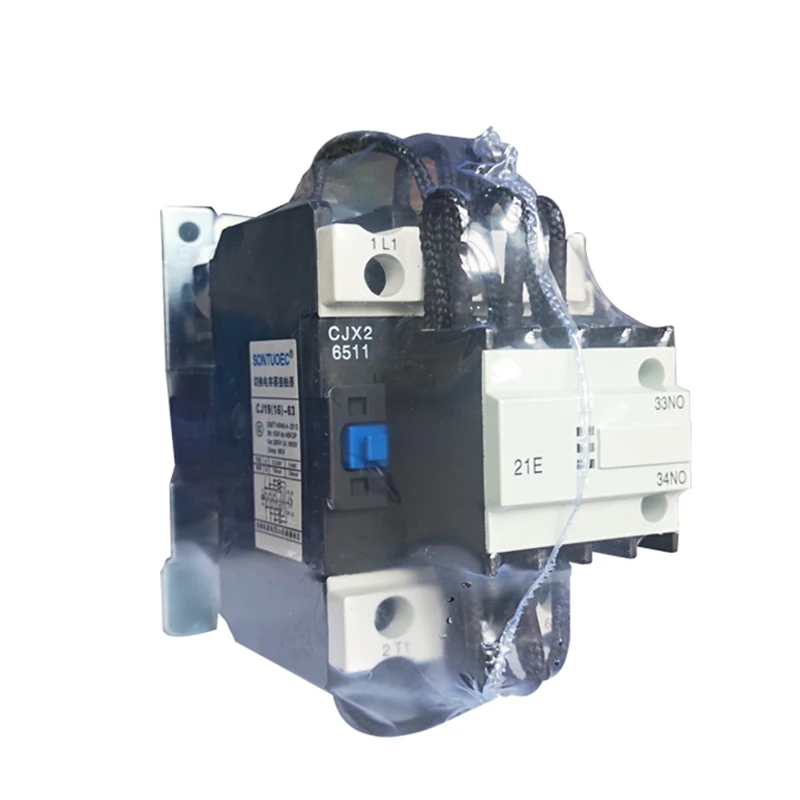

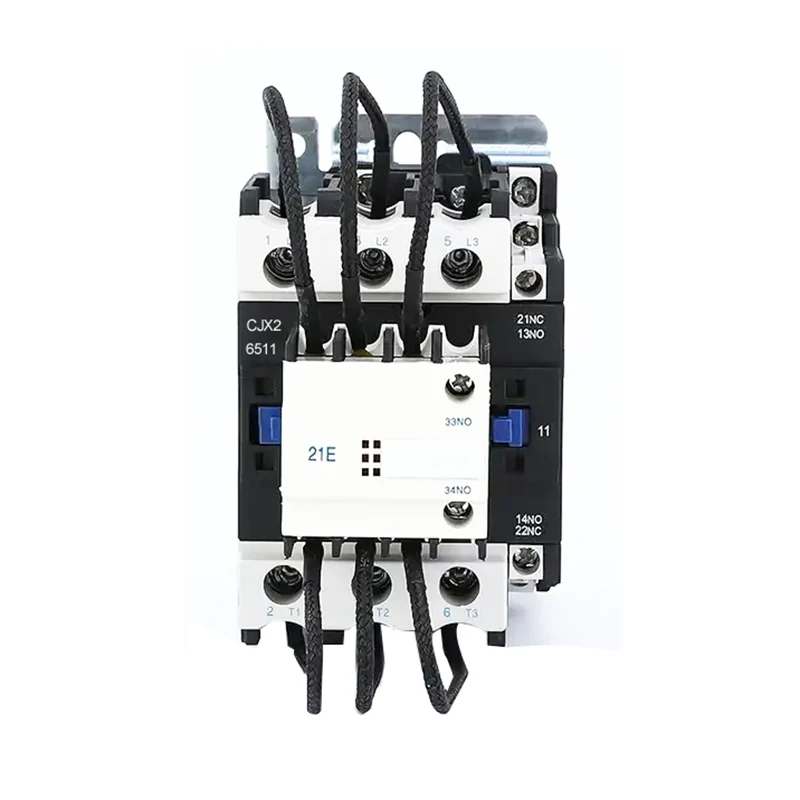

AC -magneta kontaktilo
  • AC -magneta kontaktiloAC -magneta kontaktilo
  • AC -magneta kontaktiloAC -magneta kontaktilo
  • AC -magneta kontaktiloAC -magneta kontaktilo
  • AC -magneta kontaktiloAC -magneta kontaktilo
  • AC -magneta kontaktiloAC -magneta kontaktilo
  • AC -magneta kontaktiloAC -magneta kontaktilo
  • AC -magneta kontaktiloAC -magneta kontaktilo

AC -magneta kontaktilo

AC -magneta kontaktilo estas uzata en potenca reto de AC 50Hz aŭ 60Hz, ĝis 380V, por funkciado aŭ ŝaltado de LV -kondensilo -kontrolo en LV -reaktiva potenca cirkvito. Kun Antisurge -aparato, ĝi povas redukti efikon de fermado kaj malhelpi superŝarĝon dum rompiĝo.

Sendu Demandon

Priskribo de la produkto

Tajpu

CJ19-09

CJ19-12

CJ19-18

CJ19-25

CJ19-32

CJ19-40

CJ19-50

CJ19-65

CJ19-80

CJ19-95

Taksita laboranta kurento (a)

AC3

9

12

18

25

32

40

50

65

80

95

AC4

3.5

5

7.7

8.5

12

18.5

24

28

37

44

Standardpower-rangigoj de 3-fazo Motoroj 50/60Hz Incategory AC-3

220/230V

2.2

3

4

5.5

7.5

11

15

18.5

22

25

380/400V

4

5.5

7.5

11

15

18.5

22

30

37

45

415V

4

5.5

9

11

15

22

25

37

45

45

500V

5.5

7.5

10

15

18.5

22

30

37

55

55

660/690V

5.5

7.5

10

15

18.5

30

33

37

45

55

Taksita varmofluo (a)

20

20

32

40

50

60

80

80

125

125

Elektra Vivo

AC3 (x104)

100

100

100

100

80

80

60

60

60

60

AC4 (x104)

20

20

20

20

20

15

15

15

10

10

 Mekanika Vivo (X104)

1000

1000

1000

1000

800

800

800

800

600

600

Nombro de la kontaktoj

3p+Ne

3p+NC+Ne

3P+NC

SCJ19 Ŝaltila kondensilo -tipo -kontaktilo estas uzata en Power Network de AC 50Hz aŭ 60Hz, ĝis 380V, por funkciado aŭ ŝaltado de LV -kondensilo -aparato en LV -reaktiva potenca cirkvito. Kun Antisurge -aparato, ĝi povas redukti efikon de fermado kaj malhelpi superŝarĝon dum rompiĝo.

Principo de operacio

La operacia principo de AC -magneta kontaktilo baziĝas sur elektromagneta indukto kaj magneta forto. Kiam la bobeno energias, la magneta kampo generita allogas la feran kernon kaj fermas la kontaktojn, tiel malfermante la cirkviton. Kiam la bobeno estas senenergigita, la magneta kampo malaperas, la fera kerno rekomencas sub la ago de la fonto, la kontakto estas rompita kaj la cirkvito estas malkonektita. Tiamaniere, la AC -magneta kontaktisto rimarkas la kontrolon de la AC -cirkvito.


Strukturo kaj Kunmetaĵo

AC -magneta kontaktilo estas ĉefe kunmetita de la jenaj partoj:


Elektromagneta sistemo: Inkluzivas komponentojn kiel bobeno, kerno kaj armaturo, kiuj estas la ŝlosilaj partoj por generi magnetan kampon kaj magnetan agon.

Kontakta Sistemo: Inkluzivas la ĉefan kontakton kaj helpan kontakton, kiuj estas uzataj por ŝalti kaj malŝalti la cirkviton. La ĉefaj kontaktoj estas kutime uzataj por porti pli grandajn fluojn, dum la helpaj kontaktoj estas uzataj por realigi diversajn kontrolajn funkciojn.

ARC -estingila aparato: uzata por estingi la arkon kiam la kontakto estas malkonektita, malebligante la arkon damaĝi la kontakton.

Aliaj komponentoj: kiel fontoj, krampoj, loĝejoj, ktp, estas uzataj por ripari kaj subteni la komponentojn por certigi la normalan funkciadon de la kontaktilo.


Strukturaj Trajtoj

1.La kontaktilo kunvenita kun aktuala limigita rezisto, kapabla limigi ŝaltadon de ŝaltado ene de akceptebla valoro.

2.La kontaktilo estas de rekte aganta duobla-paŭza strukturo, aganta mekanismo estas lerta, facile kontrolebla mane, kompakta strukturo konvena por anstataŭigi kontaktojn.

3.Wiring fina bloko protektita per kovrilo, sekura kaj fidinda.

4. Ĝi povas esti muntita per ŝraŭboj, aŭ sur 35/75mm norma fervojo.

Laboraj kaj instaladaj kondiĉoj

(1) Ambienta temperaturo: -5 ℃- +40 ℃, la meza temperaturo ne devas esti super +35 ℃ en 24 horoj.

(2) Atmosferaj Kondiĉoj: Atmosfera ĉirkaŭa humido sub 50% kiam +40 ℃. La ĉirkaŭa humido povas esti pli alta en pli malalta temperaturo. En la plej malseka monato averaĝa plej malalta temperaturo + 25 ℃ por mezumo kun la maksimuma relativa humido estas 90%, kaj konsiderante la temperaturŝanĝon kaj okazas ĉar la produkto sur la surfaco de la ĝelo.

(3) Altitudo ne pli alta ol 2000m kiam instalado.

(4) Polucia Klaso: 3 Klaso

(5) Instala Klaso: III

(6) Instala kondiĉo: Monti surfacon kaj la deklivo de la vertikala ebeno ne estas pli ol ± 5 °, kaj neniu signifa efiko kaj vibro, skuante la lokon.



Ĉefaj Trajtoj

Fidinda laborado: AC -magneta kontaktilo estas farita el altkvalitaj materialoj kaj altnivela fabrikada procezo, kiu havas altan fidindecon kaj stabilecon.

Longa Serva Vivo: La kontaktosistemo estas farita el eluziĝantaj materialoj, kiuj povas rezisti grandajn kurentajn kaj tensiajn ŝokojn, plilongigante la servan vivon.

Facile konservebla: La strukturo estas racie desegnita, facila por malmunti kaj ripari, reduktante la prizorgan koston.

Diversaj Specifoj: Por plenumi la bezonojn de malsamaj uzantoj, AC -magneta kontaktilo havas diversajn specifojn kaj modelojn por elekti, inkluzive de malsamaj aktualaj niveloj, tensiaj niveloj kaj helpaj kontaktaj agordoj.
