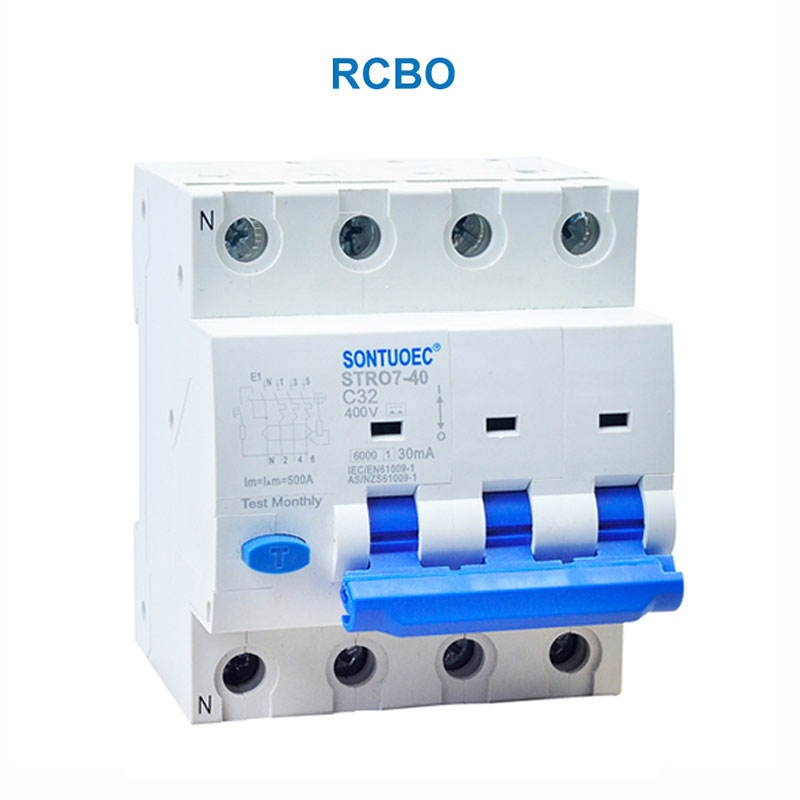

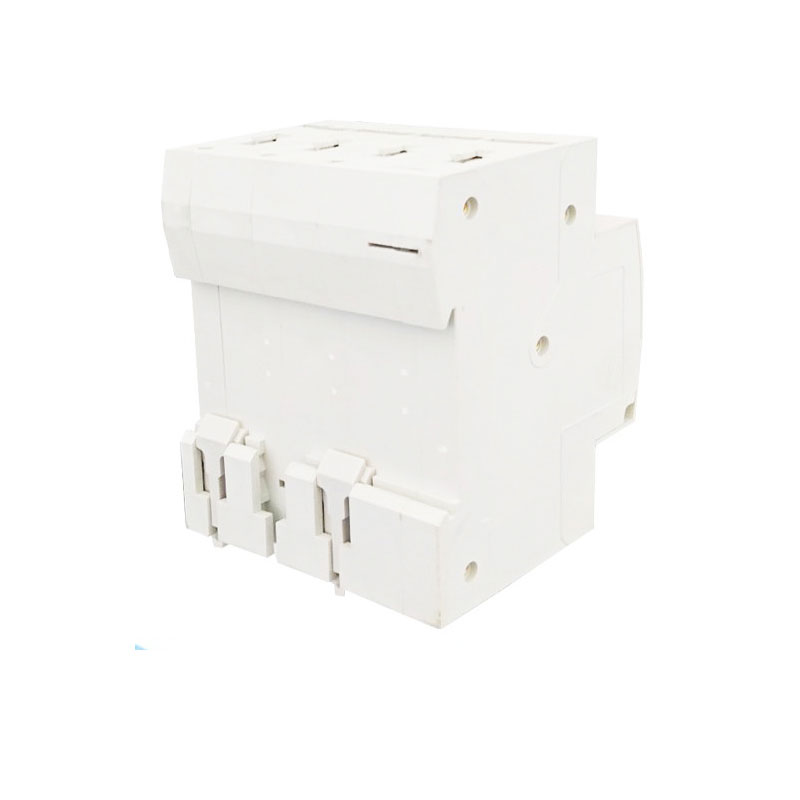

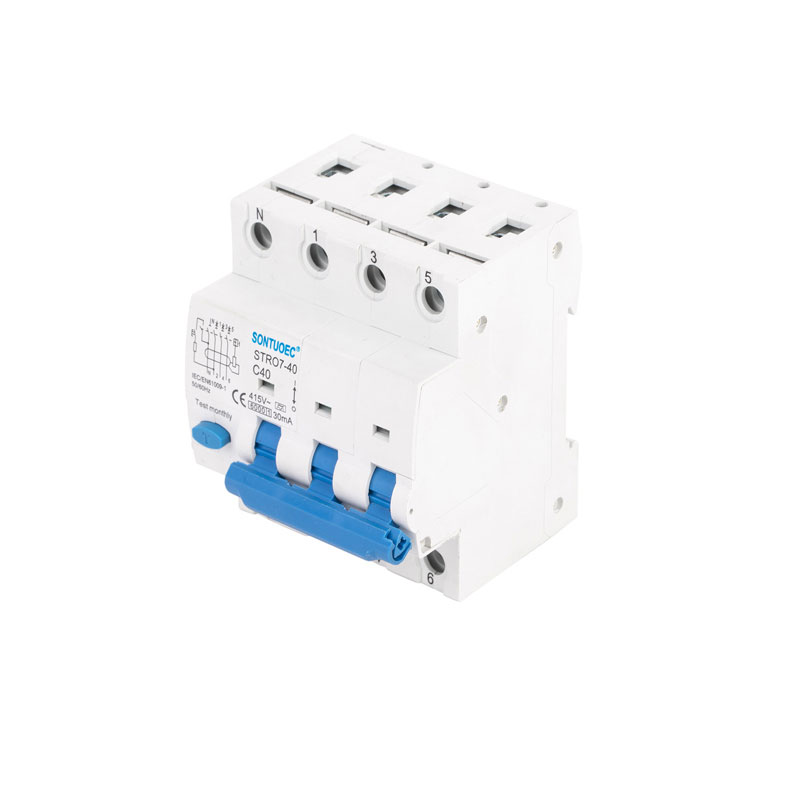

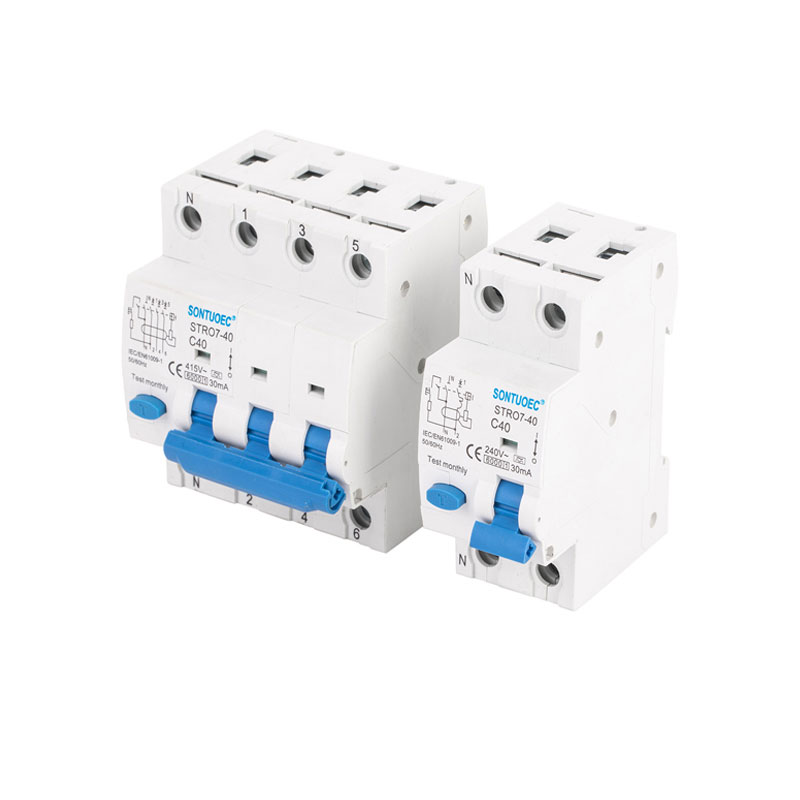

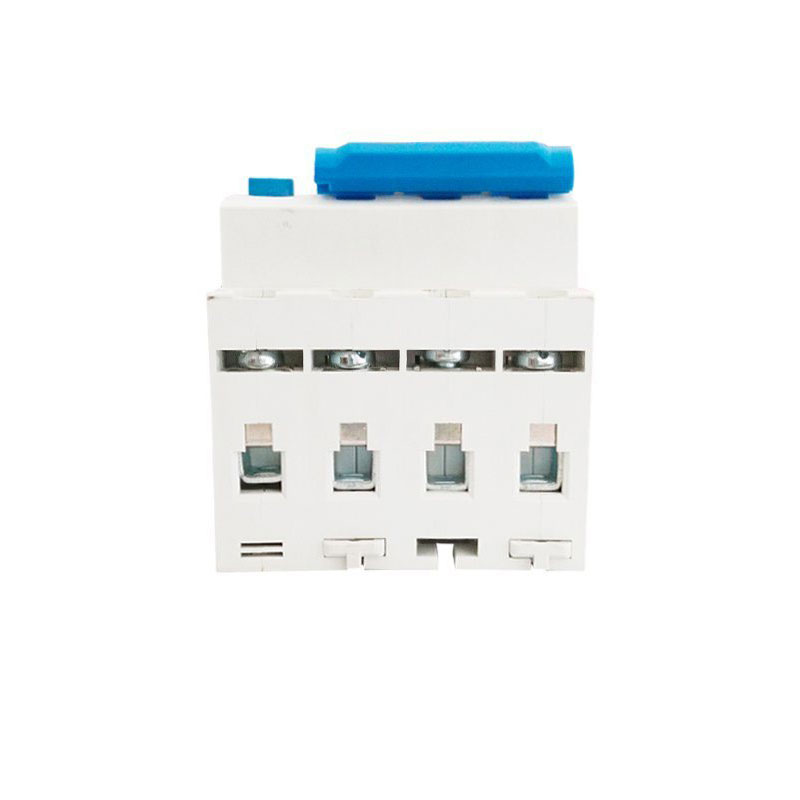

Stro7-40 RCBO, plena nomo estas postrestanta aktuala cirkvitfunkciigilo kun superkurenta protekto. Ĝi estas elektra sekureca aparato, kiu integras superŝarĝan protekton, mallongan cirkvitan protekton kaj protektadon de fugoj, kaj estas vaste uzata en elektraj sistemoj en loĝaj, komercaj kaj industriaj areoj por certigi personan sekurecon kaj sekuran funkciadon de ekipaĵo. Komprenante ĝian funkcian principon, karakterizaĵojn, aplikajn scenarojn kaj elektajn kaj instalajn metodojn, vi povas pli bone uzi kaj konservi Stro7-40 RCBO por certigi la sekuran funkciadon de elektraj sistemoj.

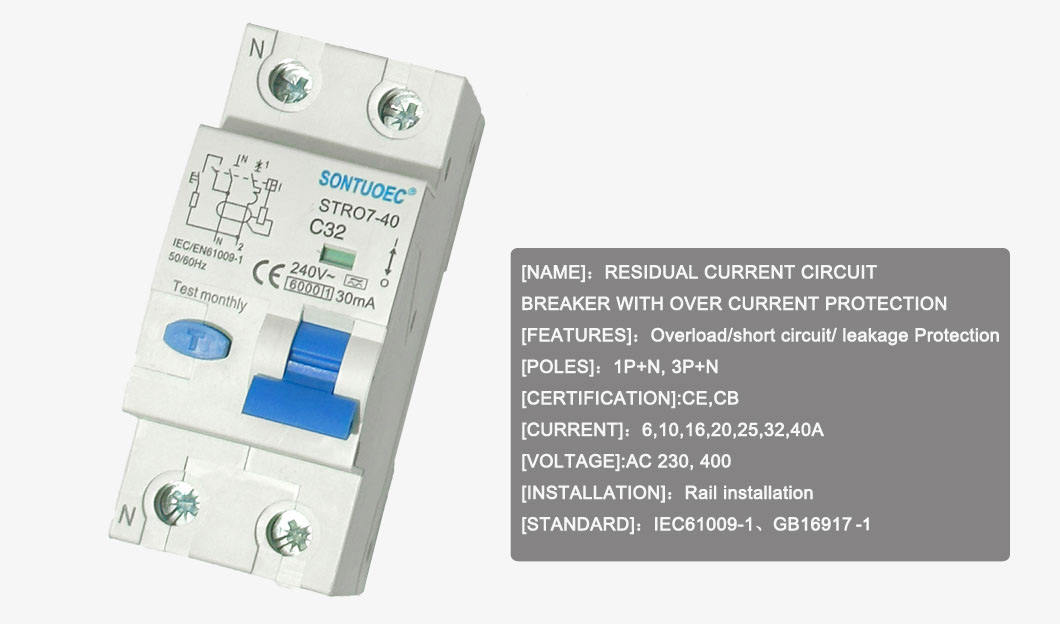

Normo | IEC/EN 61009-1 |
Modelo |
Stro7-40 Elektro-Magneta Tipo, Elektronika Tipo |
Postrestantaj aktualaj karakteroj |
Kaj/kaj |
Poluso Ne |
1p+n, 3p+n |
Taksita kurento (a) |
6a, 10a, 16a, 25a, 32a, 40a |
Rompanta kapablo | 6Ka |
RETED -frekvenco (Hz) | 50/60 |
Taksita tensio (V) |
240/415V; 230/400V |
Taksita postrestanta funkcia kurento |
10mA, 30mA, 100mA, 300mA, 500mA |
Elektromaka eltenemo |
Pli ol 4000 cikloj |
Atestilo: |
Ĉi; CB; SAA; |
Ĉefaj funkcioj de Stro7-40 RCBO
Protekto de superŝarĝo: Kiam la kurento en la cirkvito superas la taksitan valoron de la Stro7-40 RCBO, ĝi aŭtomate detranĉos la cirkviton ene de antaŭfiksita periodo por malebligi la cirkviton kaj ekipaĵon surcalenti, tiel evitante fajron kaj damaĝon.
Mallonga cirkvitprotekto: Kiam fuŝkontakto okazas en cirkvito, la STR7-40 RCBO rapide fortranĉos la cirkviton por malebligi la mallongan cirkvitan kurenton kaŭzi gravan damaĝon al la cirkvito kaj ekipaĵo.
Protekto de fugoj: La STR7-40 RCBO kapablas detekti postrestantan kurenton (t.e., fuga kurento) en cirkvito. Kiam la postrestanta kurento superas la fiksitan sojlon, la Stro7-40 RCBO fortranĉos la cirkviton en tre mallonga periodo por malebligi elektrokajn akcidentojn kaj elektrajn fajrojn.
La Stro7-40 RCBO enhavas internan termikan magnetan vojaĝan detektilon (por superŝarĝo kaj mallongcirkvitprotekto) kaj postrestantan kurentan detektilon (por protekto de fugoj). Kiam la nuna aŭ postrestanta kurento en la cirkvito estas nenormala, la responda strikisto ekigas la ekspluatadon de la Stro7-40 RCBO, igante ĝin rapide ekstermi la cirkviton.
1. Termika Magneta Tripilo: Ĝi uzas la varmon kaj magnetan kampon generitan kiam la kurento trapasas la konduktilon por ekigi la eksplodon. Kiam la kurento estas tro alta, la ŝoforo varmiĝas kaj generas magnetan kampon, kaŭzante la bimetalon ene de la termika magneta strikisto fleksiĝi aŭ la magneto altiri la feran kernon, tiel ekigante la ekskursadon.
2. Rezista kurento -detektilo: Ĝi uzas nulan sekvencan kurentan transformilon por detekti la postrestan kurenton en la cirkvito. Kiam la postrestanta kurento superas la fiksitan sojlon, la postrestanta aktuala detektilo sendos signalon al la ekskursanta mekanismo por ekstermi la cirkviton.
Multfunkcia integriĝo: La STR7-40 RCBO integras superŝarĝon, mallongcirkvitan kaj filtradan protektan funkcion, simpligante la projektadon kaj instaladon de elektraj sistemoj.
Alta sentiveco: Stro7-40 RCBOoj povas rapide detekti kaj fortranĉi eksternormajn kaj postrestantajn fluojn en la cirkvito, provizante fidindan protekton.
Facile instali kaj konservi: Stro7-40 RCBOs estas kutime modularigitaj por facila instalado kaj bontenado.
Alta Sekureco: Stro7-40 RCBOoj estas rigore testitaj kaj atestitaj por alta sekureco kaj fidindeco por certigi la sekuran funkciadon de elektraj sistemoj.
STRO7-40 RCBOoj estas vaste uzataj en elektraj sistemoj en la loĝaj, komercaj kaj industriaj sektoroj, precipe tiuj, kiuj postulas samtempan superŝarĝon, mallongan cirkviton kaj protektadon de tero. Ili estas kutime instalitaj en distribuaj skatoloj, ŝaltiloj aŭ kontrolaj kabinetoj por protekti cirkvitojn kaj ekipaĵojn kontraŭ damaĝo kaŭzita de eksternorma kurento kaj tensio, kaj por malebligi elektrokuton.
