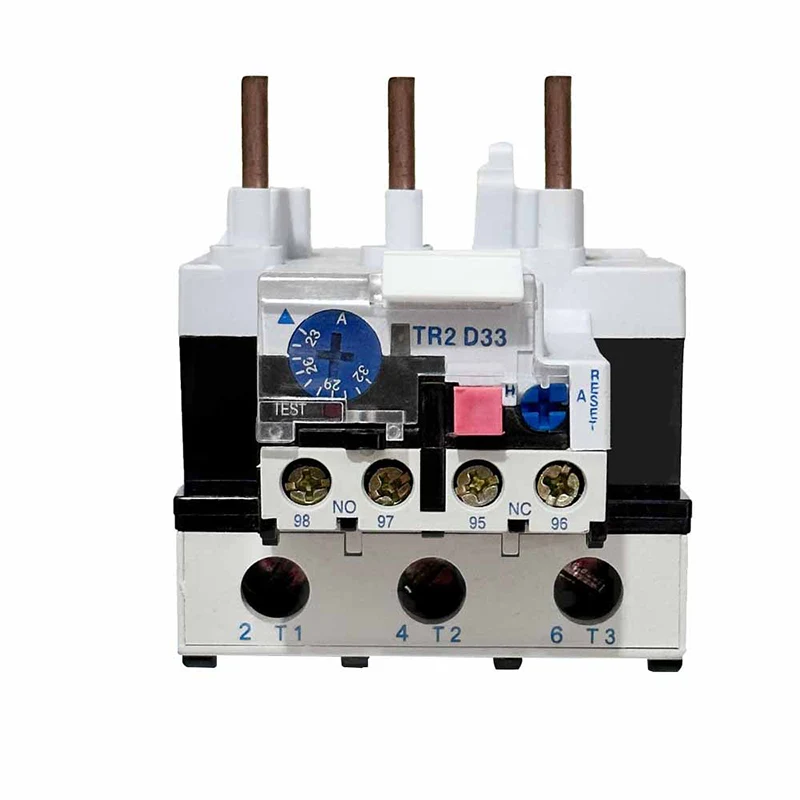

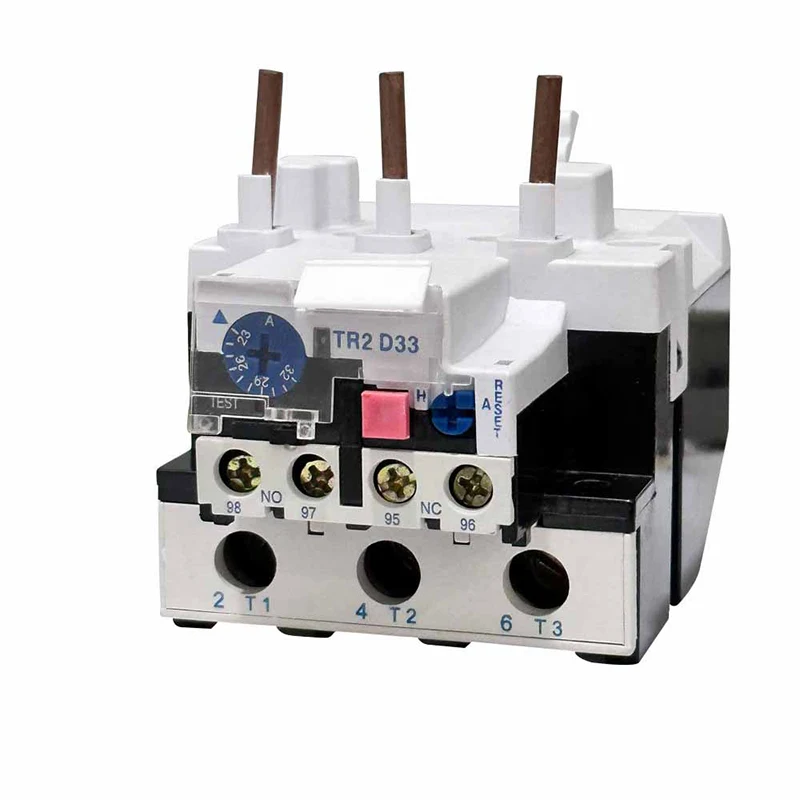

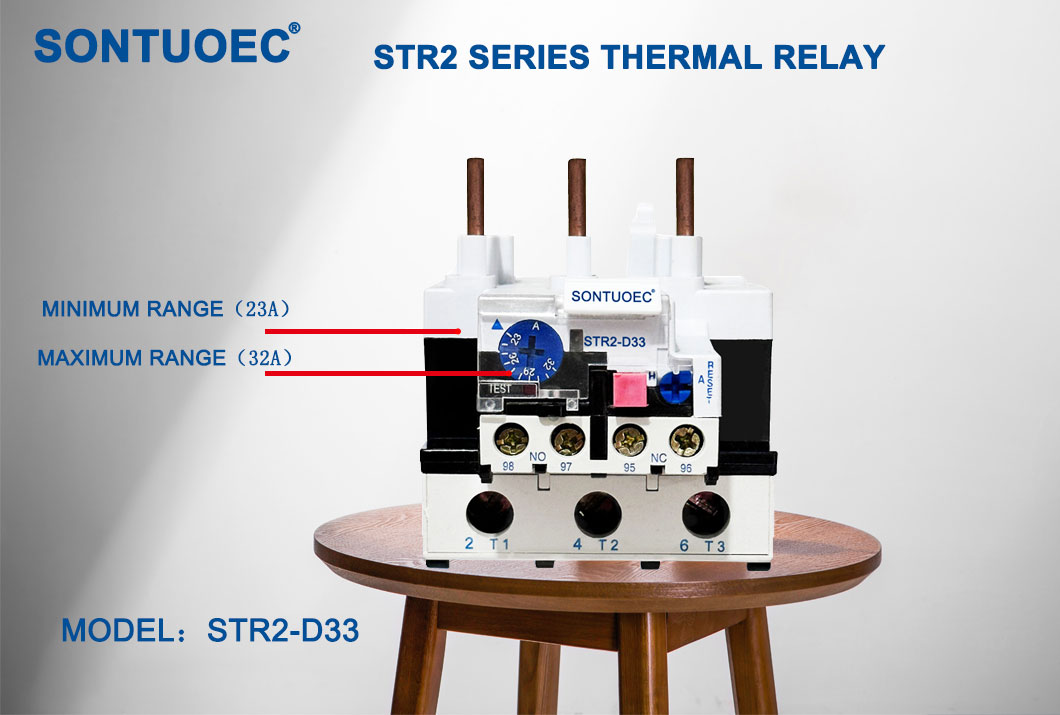

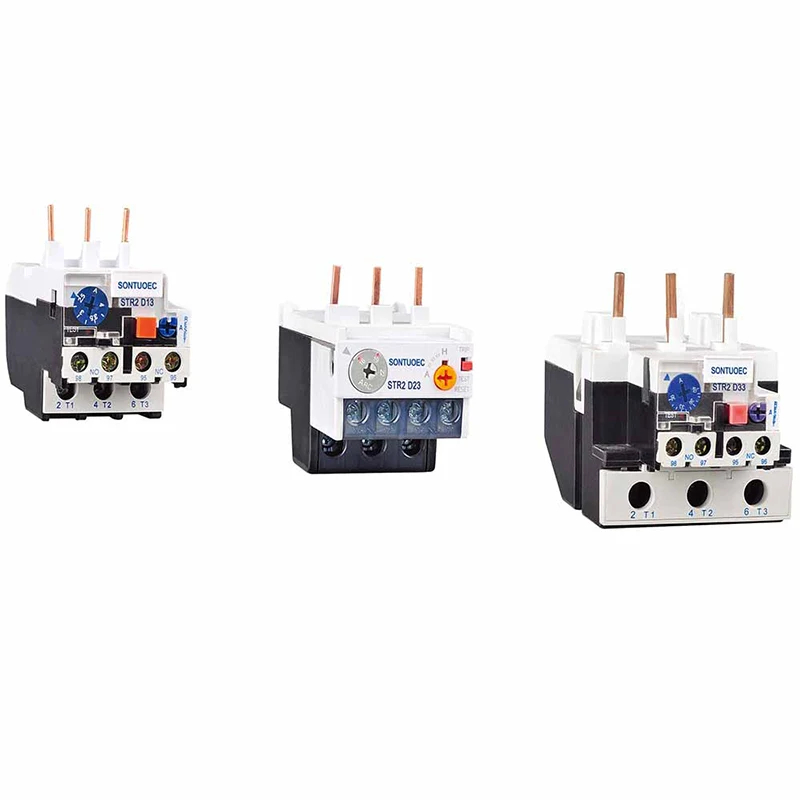

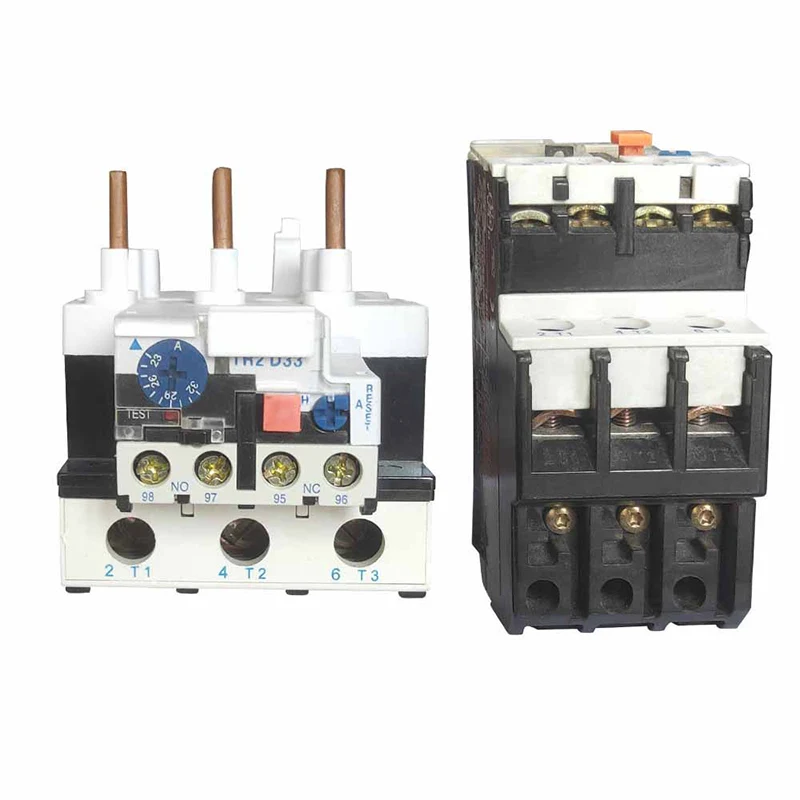

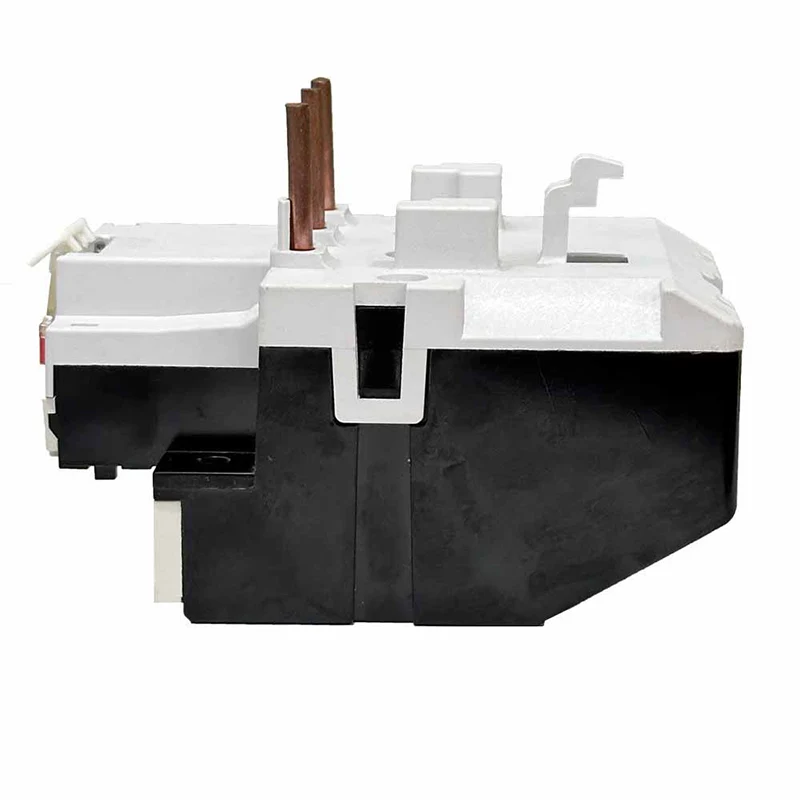

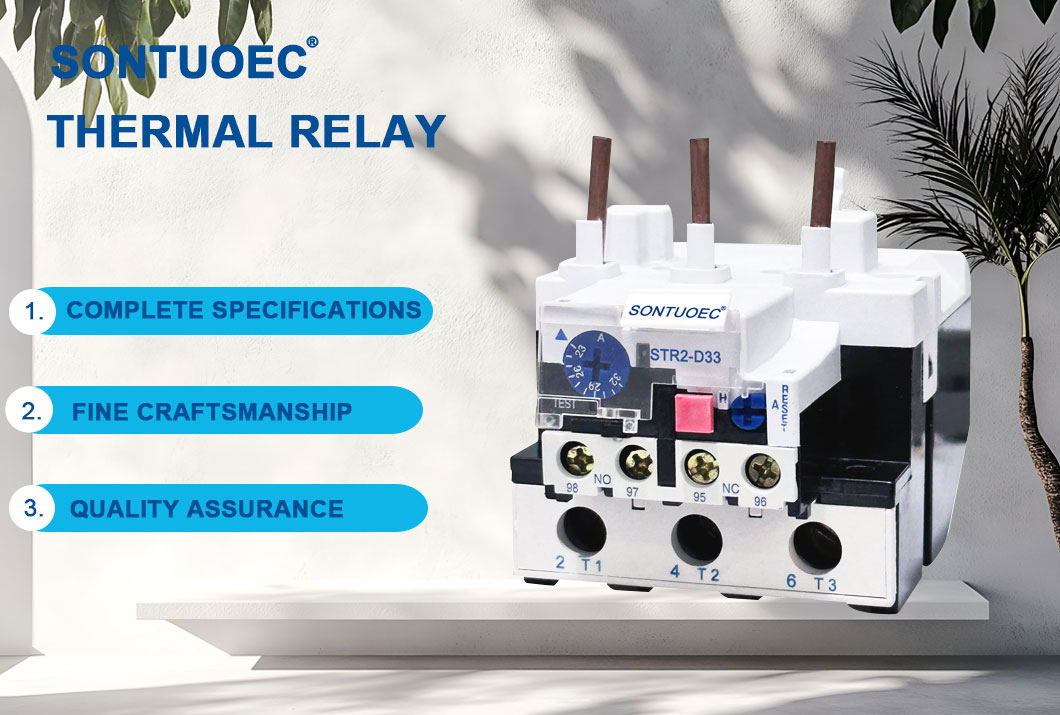

STR2-D33 Termikaj superŝarĝaj relajsoj funkcias laŭ la principo de la termika efiko de elektra kurento. Kiam motoro estas superŝarĝita, ĝia kurento pliiĝas, kaŭzante la hejtadan elementon ene de la termika superŝarĝa relajso. Ĉi tiu varmego estas translokigita al la bimetal, kiu estas farita el du metaloj kun malsamaj koeficientoj de termika ekspansio, do ĝi kliniĝas kiam varmigita. Kiam la fleksado atingas certan punkton, ĝi ekigas mekanikan aparaton, kutime kontakton, kiu malkonektas la nutraĵon al la motoro, tiel protektante ĝin kontraŭ damaĝo.

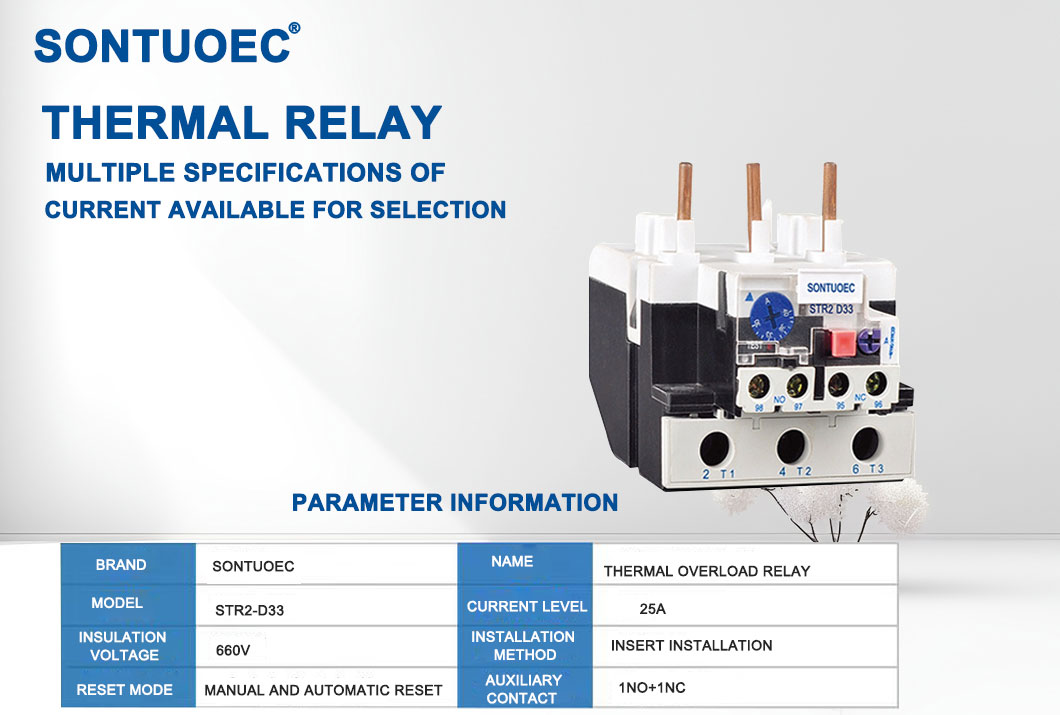

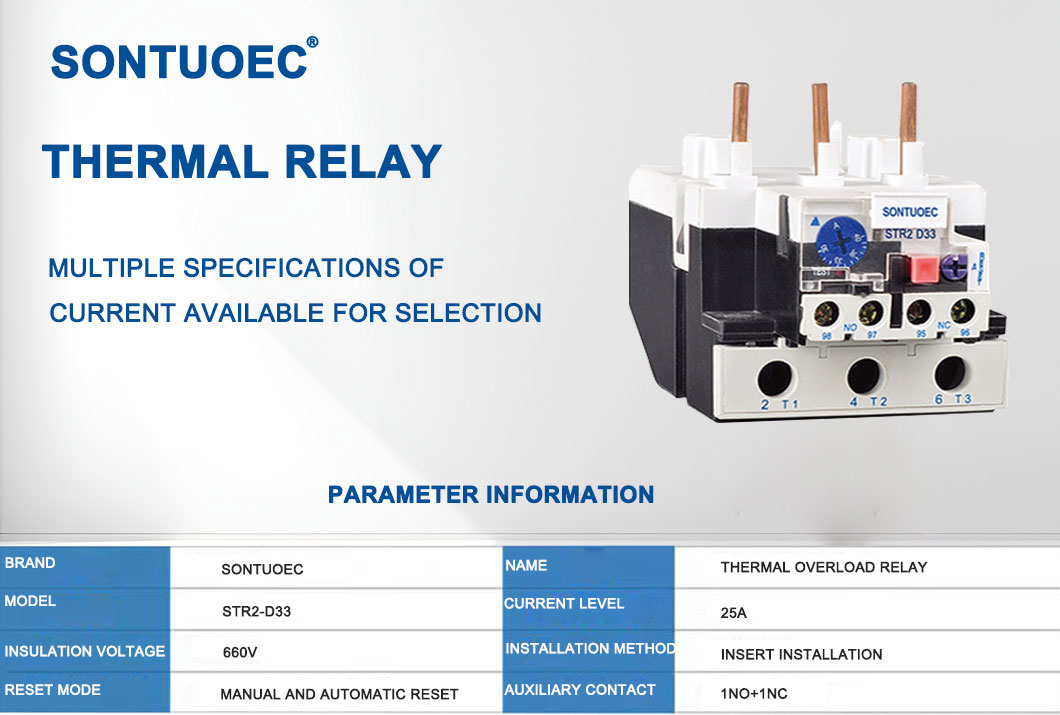

Specifoj:
Produkto Nomo | Termika superŝarĝa relajso | |||
Modelo | ST2-D33 | |||
Materialo | Plastaj, elektronikaj komponentoj | |||
Termika Kontakto | 1NO+1NC | |||
Termika Relaja kurento | 23a-93a | Pls notu la fluon gamo | ||
Str2-93 | Alĝustigebla aktuala gamo (a) agordo |
3322 | 23 ~ 26 ~ 32 | Str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | Str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | Str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | Str2-80/str2-95 | ||
3365 | 80 ~ 85 ~ 93 | Str2-95 | ||
Ofteco | 660V | |||
Tripping Class | 50/60hz | |||
Koloro | Kiel bildo montrita |
Ĉefaj Teknikaj Parametroj
Modelo | Taksita kurento | Ne. | Agordo (a) | Por kontaktisto |
Str2-25 | 25 | 1301 | 0,1 ~ 0,12 ~ 0,14 ~ 0,16 | Str2-9 ~ 32 |
1302 | 0,16 ~ 0,19 ~ 0,22 ~ 0,25 | |||
1303 | 0,25 ~ 0,3 ~ 0,35 ~ 0,4 | |||
1304 | 0,4 ~ 0,05 ~ 0,63 | |||
1305 | 0,63 ~ 0,8 ~ 0,9 ~ 1 | |||
1306 | 1 ~ 1.2 ~ 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | Str2-12 ~ 32 | ||
1308 | 2,5 ~ 3 ~ 3,5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5,5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | Str2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | Str2-12 ~ 32 | ||
1353 | 23 ~ 32 | Str2-25/32 (LC1-D25/32) | ||
Str2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | Str2-32 | ||
2353 | 30 ~ 40 | |||
Str2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | Str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | Str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | Str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | Str2-80/str2-95 | ||
3365 | 80 ~ 85 ~ 93 | Str2-95 | ||
Str2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
Protekto de superŝarĝo: Kiam la ŝarĝo de la motoro superas ĝian taksitan valoron, la termika superŝarĝa relajso fortranĉos la elektroprovizon por malebligi la motoron varmigi kaj damaĝi.
Protekto de varmigado: Se la motoro varmigas pro iu kialo (ekz. Alta ĉirkaŭa temperaturo aŭ malbona varmega disipado), la termika superŝarĝa relajso ankaŭ ekstermos la nutraĵon.

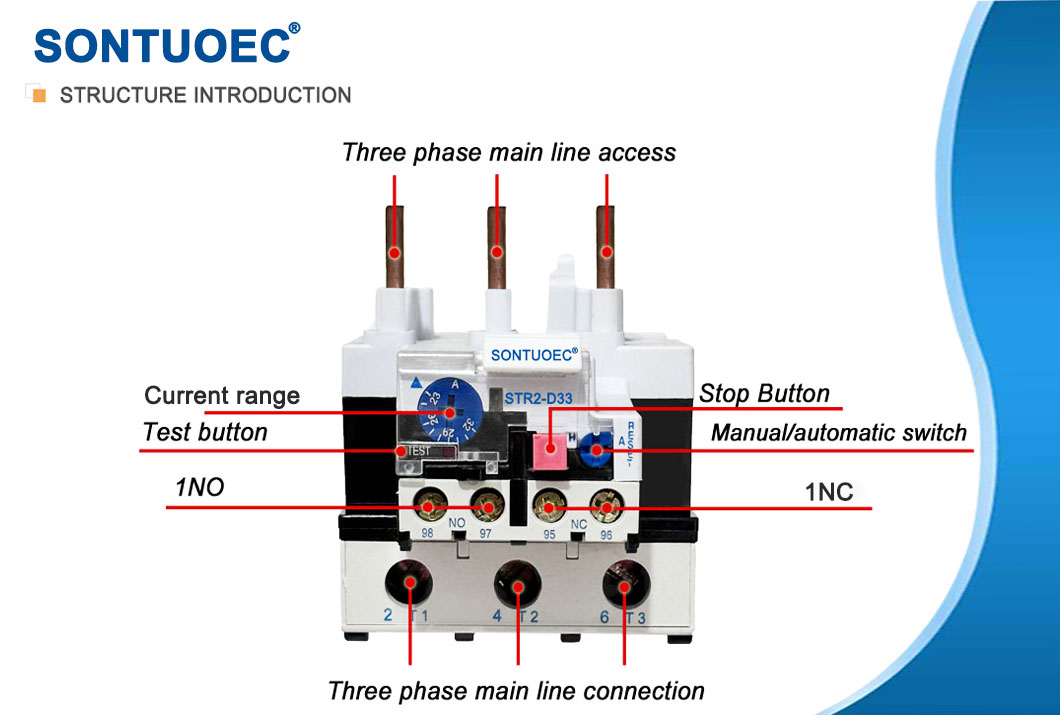

Indika funkcio: Multaj termikaj superŝarĝaj relajsoj havas indikan funkcion, kiu signalas aŭ ŝanĝas la staton kiam la motoro estas troŝarĝita aŭ varmigita, tiel ke la telefonisto povas trovi kaj preni mezurojn ĝustatempe.
Aŭtomobila relajso STR2-D-serio de termika superŝarĝa relajso povas esti uzata en la cirkvito de 50/60 Hz, taksita izola tensio 660 V, taksita kurento 0.1-93A por protekti la fazan rompon kiam la elektra motoro estas superŝarĝi 60947-1.
Termikaj superŝarĝaj relajsoj estas vaste uzataj en diversaj industriaj kaj komercaj medioj, precipe en ekipaĵo, kiu postulas elektrajn motorajn veturadojn. Ekzemple, ili estas uzataj en pumpiloj, kompresoroj, fanoj, transportiloj kaj diversaj aliaj mekanikaj ekipaĵoj por certigi, ke tia ekipaĵo povas esti fermita sekure en kazo de superŝarĝa aŭ varmiga kondiĉo.
Kiam oni elektas termikan superŝarĝan relajson, necesas konsideri faktorojn kiel la potenca takso, operacia medio kaj ŝarĝaj trajtoj. Ankaŭ necesas certigi, ke la taksita kurento de la termika superŝarĝa relajso kongruas kun la taksita kurento de la motoro kaj ke ĝi havas taŭgan superŝarĝon kaj varmigajn protektajn trajtojn.
Kiam vi instalas termikan superŝarĝan relajson, vi devas sekvi la gvidliniojn de la fabrikanto kaj certigi, ke ĝi estas taŭge konektita al la potenco kaj kontrolcirkvitoj de la motoro. Krome, termikaj superŝarĝaj relajsoj devas esti inspektataj kaj konservitaj regule por certigi taŭgan funkciadon kaj longan servan vivon.
