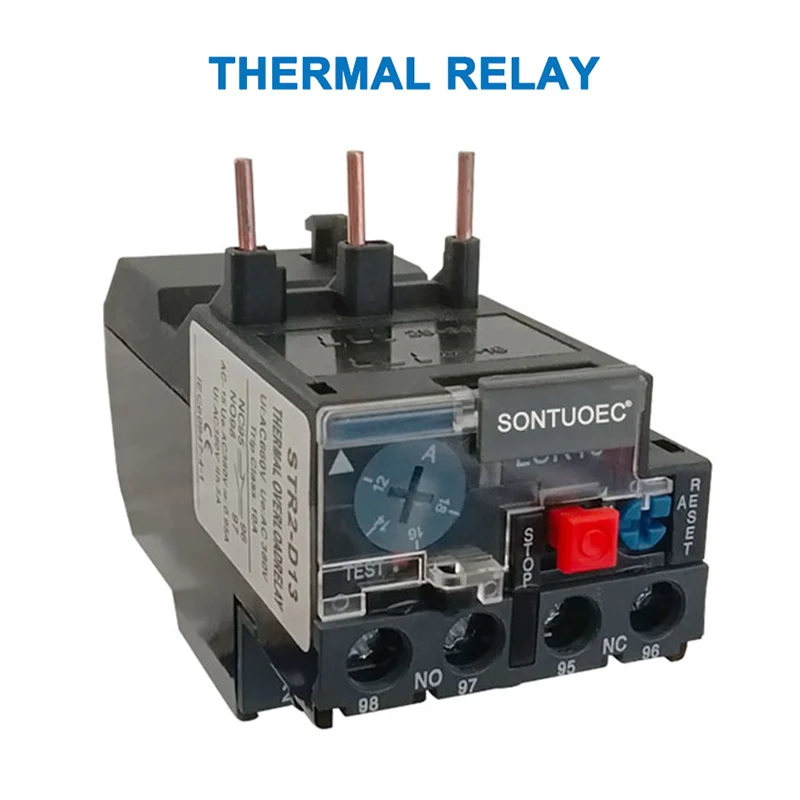

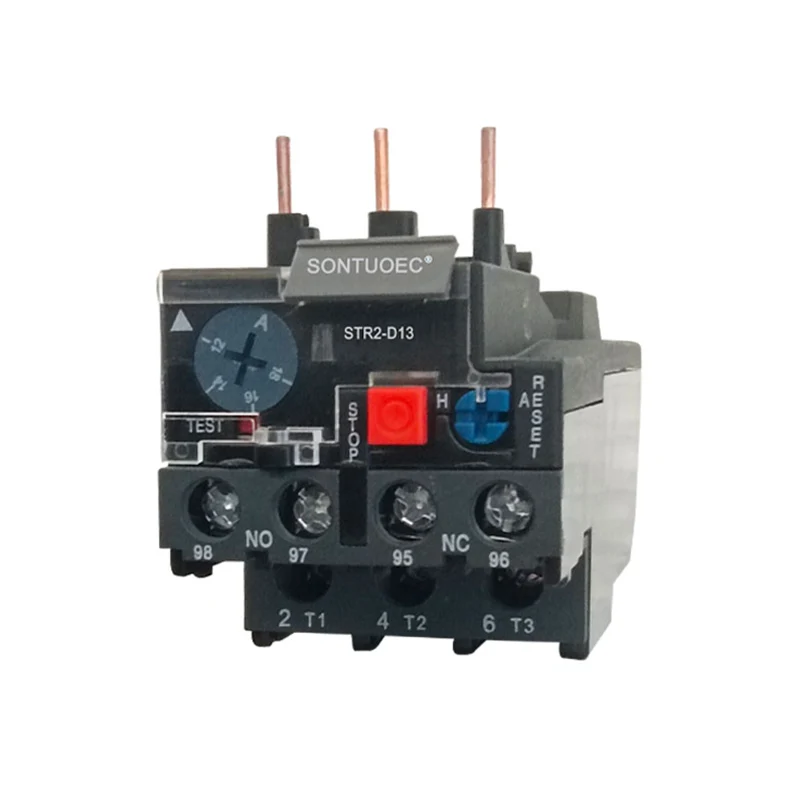

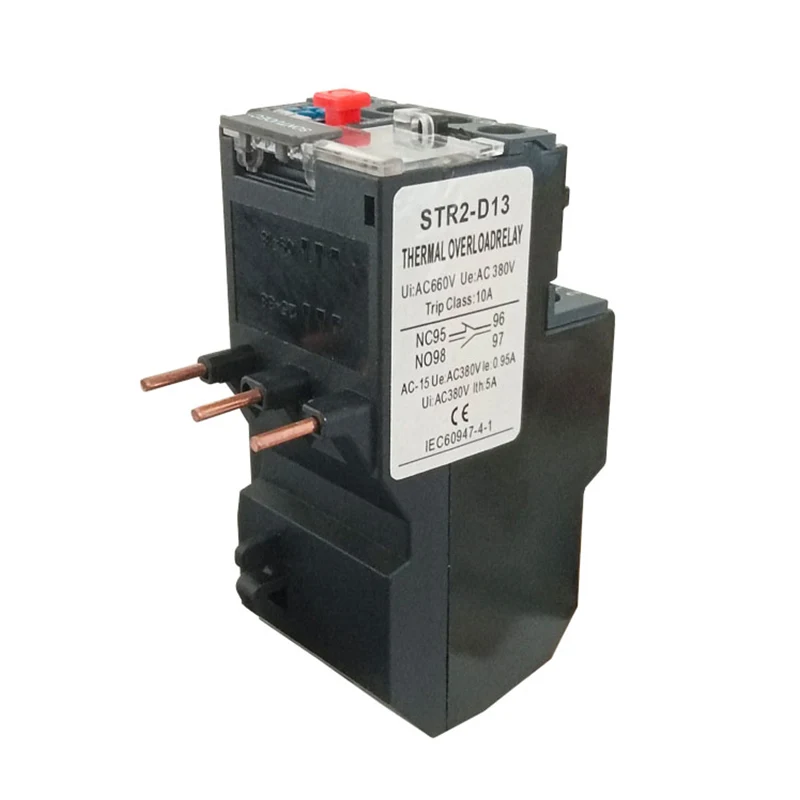

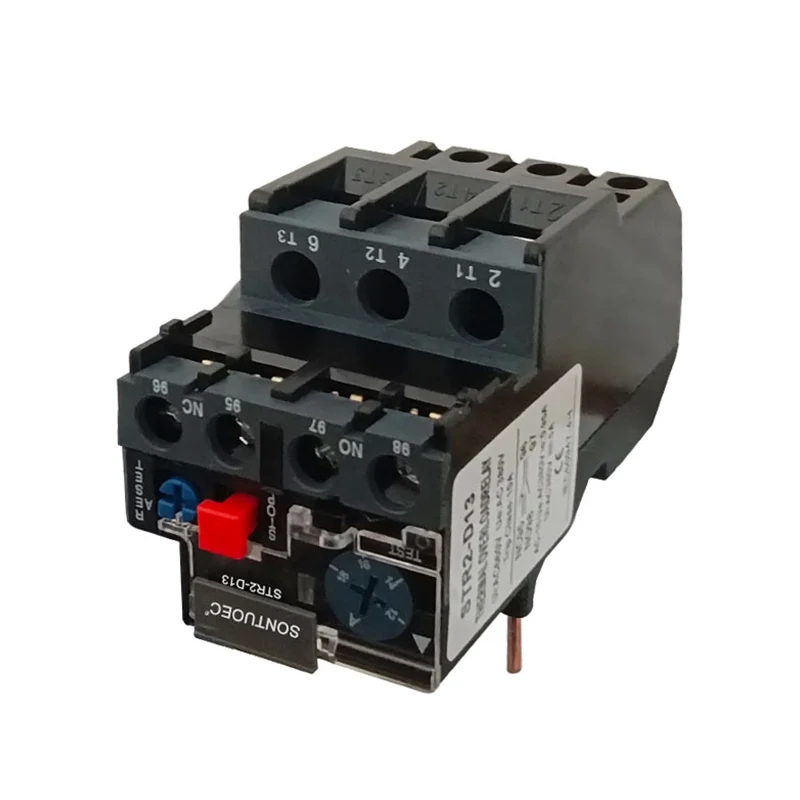

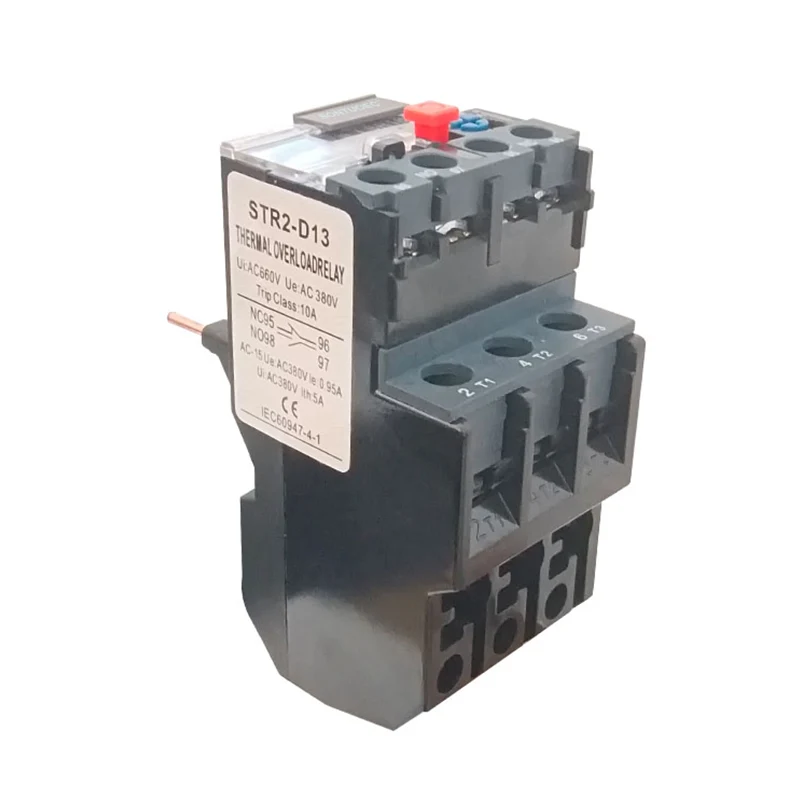

La termika relajso de STR2-D13 estas la uzo de kurento tra la varmego generita de la termika elemento, tiel ke ekzistas malsamaj koeficientoj de ekspansio de la bimetala folia deformado, kiam la deformado atingas certan distancon, por antaŭenigi la agadon de la ligita vergo, por fari la motoran cirkviton por atingi la superŝarĝon. Kiel superŝarĝa protekta elemento de motoro, STR2-D13-termika relajso havas la avantaĝojn de malgranda grandeco, simpla strukturo kaj malalta kosto.

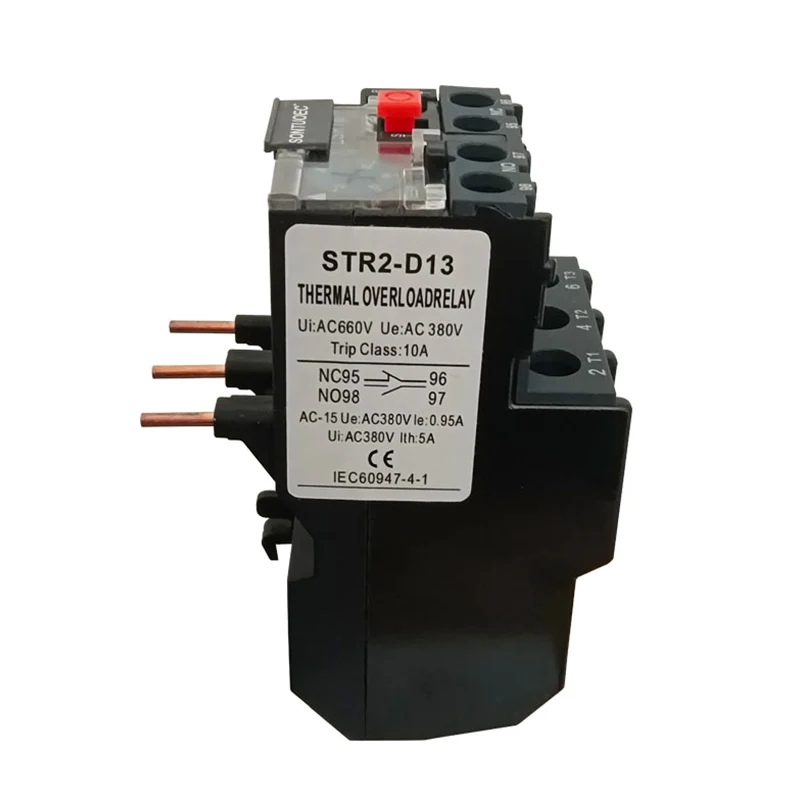

Specifoj:
Produkta Nomo | Termika superŝarĝa relajso |
Modelo | Str2-d13 |
Materialo | Plastaj, elektronikaj komponentoj |
Termika kontakto | 1NO+1NC |
Termika relaja kurento | 0.1a-25a |
Alĝustigebla aktuala gamo (a) agordo | 1A-1.6a |
1.6a-2.5a | |
4A-6A | |
5.5a-8a | |
7A-10A | |
9A-13A | |
12a-18a | |
17a-25a | |
Pls notu la nunan gamon kiam metu la mendon | |
UI | |
Ofteco | 660V |
Tripping Class | 50/60hz |
Tuta grandeco (ĉ.) | 7 × 4.5 × 7.5cm/2.8 "× 1.8 × 2.95" (L*W*H) |
Koloro | Kiel bildo montrita |
Ĉefaj Teknikaj Parametroj
Modelo | Taksita kurento | Ne. | Agordo (a) | Por kontaktisto |
Str2-25 | 25 | 1301 | 0,1 ~ 0,12 ~ 0,14 ~ 0,16 | Str2-9 ~ 32 |
1302 | 0,16 ~ 0,19 ~ 0,22 ~ 0,25 | |||
1303 | 0,25 ~ 0,3 ~ 0,35 ~ 0,4 | |||
1304 | 0,4 ~ 0,05 ~ 0,63 | |||
1305 | 0,63 ~ 0,8 ~ 0,9 ~ 1 | |||
1306 | 1 ~ 1.2 ~ 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | Str2-12 ~ 32 | ||
1308 | 2,5 ~ 3 ~ 3,5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5,5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | Str2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | Str2-12 ~ 32 | ||
1353 | 23 ~ 32 | Str2-25/32 (LC1-D25/32) | ||
Str2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | Str2-32 | ||
2353 | 30 ~ 40 | |||
Str2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | Str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | Str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | Str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | Str2-80/str2-95 | ||
3365 | 80 ~ 85 ~ 93 | Str2-95 | ||
Str2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
Str2-D13 Termika relajso plejparte konsistas el hejtada elemento, bimetala, kontaktoj kaj aro de transdono kaj alĝustiga mekanismo. Inter ili, la hejtada elemento estas peco de rezista drato kun malgranda rezista valoro, kiu estas konektita en serio en la ĉefa cirkvito de la motoro por esti protektita; La bimeta folio estas farita el du specoj de metalaj littukoj kun malsamaj koeficientoj de termika ekspansio ruliĝintaj kaj premitaj kune, kaj kiam la elektra kurento trapasas la hejtantan elementon, la bimetala folio estos fleksita pro la varmego.
La ĉefaj teknikaj parametroj de STR2-D13-termika relajso inkluzivas taksitan tension, taksitan kurenton, taksitan frekvencon kaj rektigan kurenton. Inter ili, la taksita tensio rilatas al la plej alta tensia valoro, kiun la termika relajso STR2-D13 povas funkcii kutime, ĝenerale 220V, 380V, 600V, ktp; La taksita kurento rilatas al la kurento tra la termika relajso STR2-D13; La taksita ofteco estas ĝenerale desegnita laŭ la 45-62Hz; La gamo de la taksita kurento priskribas la rilaton inter la ago-tempo de la STR2-D13-termika relajso kaj la kvadrato de la nuna inverse proporcia sub la kondiĉo de certa kurento.
La operaciaj trajtoj de termika relajso STR2-D13 dependas ĉefe de ĝia interna bimetala kaj hejtada elemento. Kiam la motoro estas superŝarĝita, la kurento en la bobenado pliiĝas, kaj la kurento tra la termika relajso STR2-D13 ankaŭ pliiĝas, kaŭzante la bimetalon altiĝi al pli alta temperaturo kaj fleksiĝi en pli granda mezuro, tiel puŝante la konektan vergon al ago kaj malkonekti la kontrolan cirkviton. Post kiam la termika relajso STR2-D13 estis funkciigita, la bimetal postulas periodon de malvarmigo antaŭ ol ĝi povas esti restarigita.
Str2-D13 Termikaj relajsoj estas ĉefe uzataj por protekti elektrajn motorojn kontraŭ faŭltoj kiel superŝarĝoj, fazaj rompoj kaj malekvilibraj trifazaj elektroprovizoj. En motorcirkvitoj, STR2-D13-termikaj relajsoj estas plej efikaj kiam uzataj lige kun cirkvitfrapiloj kun mallongcirkvitprotekto. Krome, STR2-D13-termikaj relajsoj ankaŭ povas esti uzataj por superŝarĝa protekto de aliaj elektraj ekipaĵoj aŭ elektraj cirkvitoj.
Kiam oni elektas STR2-D13-termikajn relajsojn, oni devas fari ampleksan konsideron laŭ la taksita kurento de la motoro, labora medio, komencanta kurenton, naturon de la ŝarĝo kaj aliaj faktoroj. La STR2-D13-termika relajso devas esti instalita en seka, ventolita, ne-koroda gasa medio kaj certigi, ke ĝia kablado estas ĝusta kaj firma.

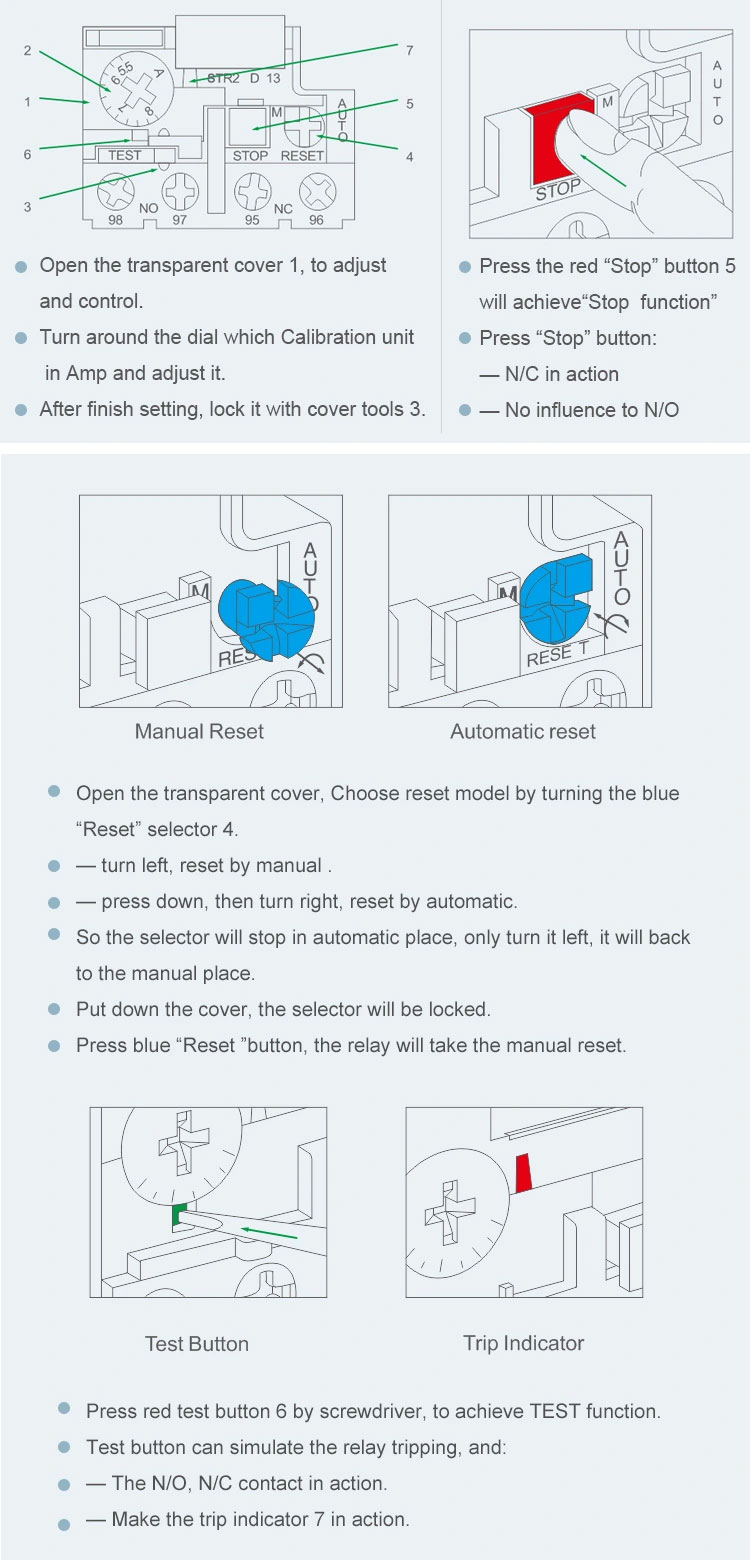

En la kurso de uzo, la funkcia stato de la termika relajso STR2-D13 devas esti kontrolita regule por certigi ĝian normalan funkciadon kaj sekurecon. Se la motora superŝarĝo estas misfunkcia, por eviti funkciigi la motoron facile, la termika relajso de STR2-D13 devas restarigi permane.
