STM8-63 Miniatura Cirkvito-Rompilo 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec estas unu el la ĉinaj provizantoj/fabrikantoj specialiĝantaj pri produktado de diversaj malgrandaj elektraj aparatoj STM8-63 Miniatura Cirkvito 6KA 1P 2P 3P 4P 16A 230/400V havas la ecojn de strukturo progresinta, rendimento fidinda, rompanta kapaciton, apero eleganta kaj ĝiaj ŝipoj kaj partoj estas faritaj de materialo kun efika efiko kun efika flamado kaj ĝia ŝirmo kaj partoj estas faritaj de materialo kun efika efiko kun efikeco, kiu estas pli alta, kaj ĝi havas la aspekton kaj ĝi havas la aspekton kaj ĝi havas la aspekton de efikeco, kiu havas la aspekton kaj ĝi havas la aspekton de la efikeco, kiu estas pli alta. Ĝi taŭgas por potenca sistemo de AC 50/60Hz, taksita tensio de 230/400V, kaj taksita kurento ĝis 63A. Ĝi estas ĉefe aplikata ĉe oficeja konstruaĵo, loĝejo, por lumigado, distribuado de potenco kaj superŝarĝo kaj protekto de fuŝkontakto de ekipaĵo. Kutime, ĝi ankaŭ povas esti uzata kiel la ne ofta translokigo de potenca sistemo. Ĝi konformas al la normoj IEC60898-1.

Modelo:STM8-63

Sendu Demandon

Priskribo de la produkto

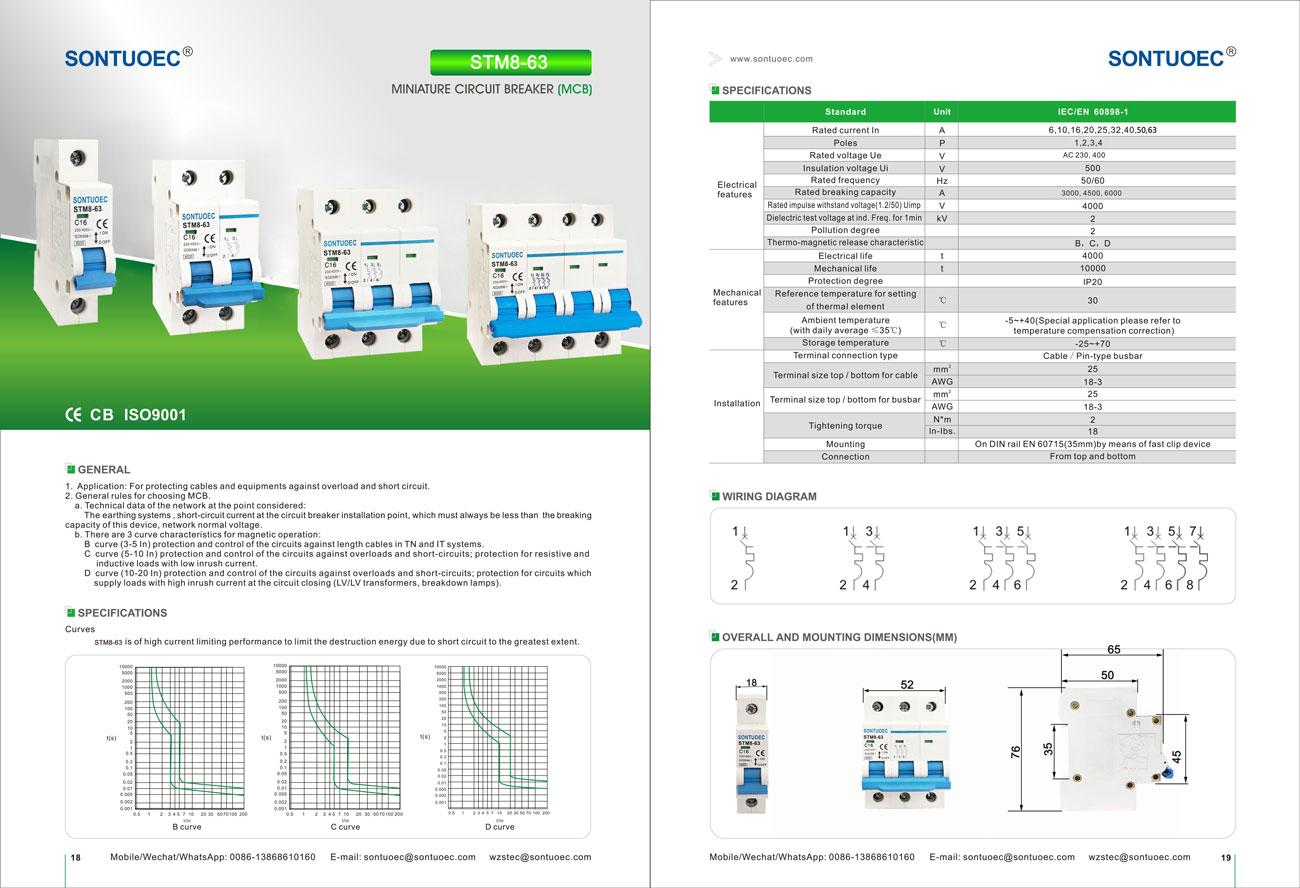

Specifoj:

	Normo		IEC/EN 60898-1
Elektraj Trajtoj	Taksita aktuala en	A	1,2,4,6,10,16,20,25,32,40,50,63
	Poloj	P	1,2,3,4
	Taksita tensio ue	V	AC 230, 400
	Izolita tensio ui	V	500
	Taksita ofteco	Hz	50/60
	Taksita rompkapacito	A	3000, 4500, 6000
	Taksita impulso rezistas tension (1.2/50) UIMP	V	4000
	Dielektra testo tensio ĉe ind.freq.for 1 min	KV	2
	Poluado		2
	Termo-magneta liberiga karakterizaĵo		B, C, D
Mekanikaj ecoj	Elektra Vivo	t	4000
	Mekanika Vivo	t	10000
	Protekta grado		IP20
	Referenca temperaturo por agordo	ºC	30
	de termika elemento	ºC	30
	Ĉirkaŭa temperaturo	ºC	-5 ~+40 (speciala Apliko bonvolu raporti al
	(kun ĉiutaga mezumo ≤35ºC)	ºC	Temperaturo Kompensa korekto)
	Stokada temperaturo	ºC	-25 ~+70
Instalado	Fina stacio Konekto -Tipo		Kablo/PIN-Tipo Busbar
	Fina grandeco supro/fundo por kablo	mm²	25
	Fina grandeco supro/fundo por kablo	AWG	La 18a de marto
	Terminala grandeco supro/fundo por Busbar	mm²	25
	Terminala grandeco supro/fundo por Busbar	AWG	La 18a de marto
	Streĉanta tordmomanto	N^*m	2
	Streĉanta tordmomanto	En-lbs	18
	Muntado		ON Din Rail EN 60715 (35mm) per rapida klipo -aparato
	Konekto		De supro kaj malsupre

Ĉefaj funkcioj de STB1-63 miniatura cirkvitfunkciigilo

1.Verŝarĝa Protekto: Kiam la kurento en la cirkvito superas la taksitan valoron de la MCB, la miniatura cirkvito de STM8-63 6KA 1P 2P 3P 4P 16A 230/400V aŭtomate fortranĉos la cirkviton ene de antaŭfiksita tempo por malhelpi la cirkviton kaj ekipaĵon.

2.Short-cirkvita protekto: Kiam fuŝkontakto okazas en la cirkvito, la miniatura cirkvito de STB1-63 fortranĉis la cirkviton tuj por malebligi la mallongan cirkvitan kurenton damaĝi la cirkviton kaj ekipaĵon.

3.Teakage Protection (iuj MCB-oj havas ĉi tiun funkcion): Por MCB-oj kun protekto de filtraĵoj, kiam estas filtrado en la cirkvito, la STB1-63 Miniatura Cirkvito-Rompilo rapide fortranĉis la cirkviton por protekti personan sekurecon.

Principo de operacio de MCBS

MCBoj kutime enhavas termikan magnetan aŭ elektronikan vojaĝan detektilon en la interno, kiu estas uzata por detekti ŝanĝojn en la kurento en la cirkvito. Kiam la kurento estas nenormala, la strikisto ekigas la eksplodan mekanismon de la MCB, kaŭzante la STB1-63 miniaturan cirkvitan rompon rapide fortranĉis la cirkviton.

1. Termika magneta strikisto: Ĝi uzas la varmon generitan kiam la kurento trapasas la konduktilon por ekigi la vojaĝadon. Kiam la kurento estas tro granda, la ŝoforo varmiĝas, kaŭzante la bimetalon ene de la termika magneta strikisto fleksiĝi, tiel ekigante la ekskursadon.

2. Elektronika strikisto: Ĝi uzas elektronikajn komponentojn por detekti aktualajn ŝanĝojn kaj kontroli la agon de la ekskursanta mekanismo. Kiam nenormala kurento estas detektita, la elektronika strikisto sendas signalon al la ekskursanta mekanismo por ekstermi la cirkviton.

Aplikaj scenoj de MCB

MCBoj estas vaste uzataj en elektraj sistemoj en loĝaj, komercaj kaj industriaj areoj por protekti cirkvitojn kaj ekipaĵojn kontraŭ damaĝo kaŭzita de eksternormaj fluoj. Ili estas kutime instalitaj en distribuaj skatoloj, ŝaltiloj aŭ kontrolaj kabinetoj kaj estas uzataj kiel ĉefa ŝaltilo aŭ branĉa ŝaltilo de cirkvito.

Elekto kaj instalado de MCBS

1. Elekto: Kiam vi elektas MCB -ojn, vi devas konsideri faktorojn kiel la taksa kurento de la cirkvito, tensia nivelo, protektaj trajtoj kaj ĉu protekto de fugoj. Ankaŭ gravas certigi, ke la elektitaj STB1-63-miniaturaj cirkvit-interrompoj kun lokaj elektraj sekurecaj normoj kaj regularoj.

2.Instalado: La STM8-63 Miniatura Cirkvito 6KA 1P 2P 3P 4P 16A 230/400V devas esti instalita en seka, ventolita medio libera de korodaj gasoj kaj certigi, ke ĝi estas kabligita ĝuste kaj sekure. Dum instalado, koncernaj elektraj sekurecaj regularoj kaj operaciaj proceduroj devas esti observitaj.
