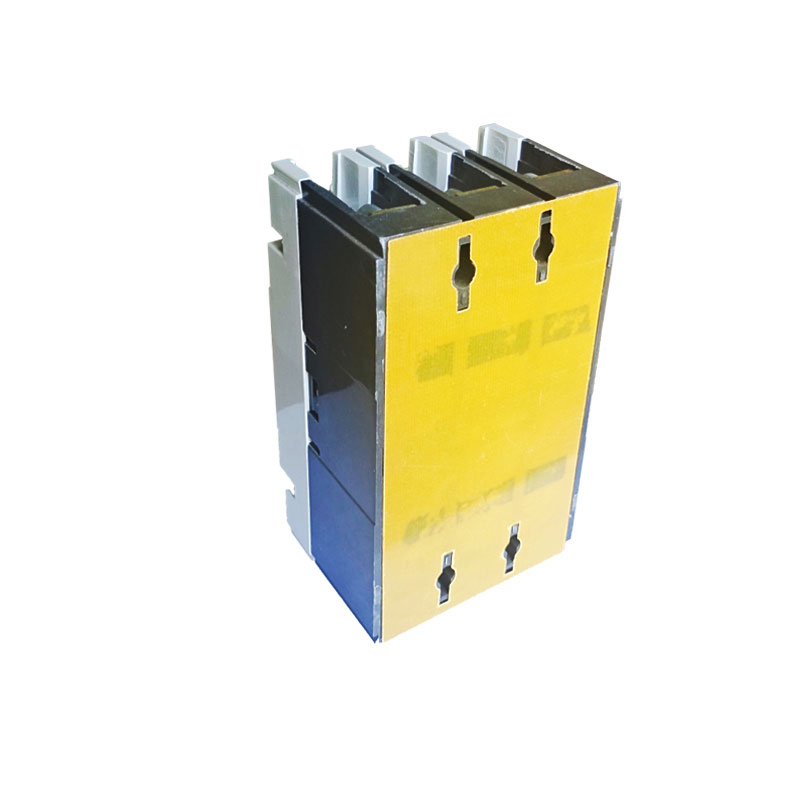

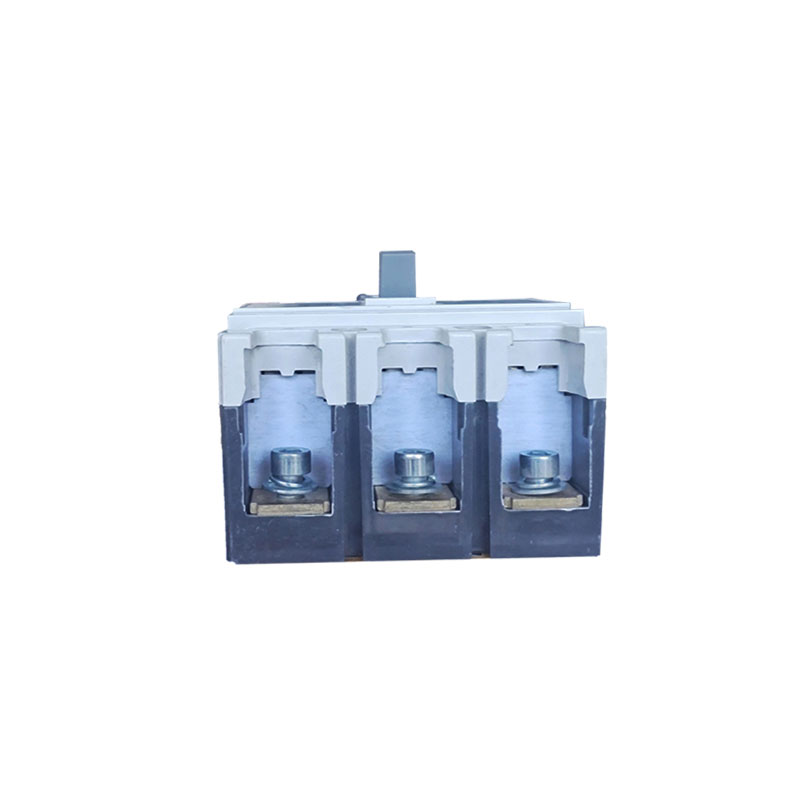

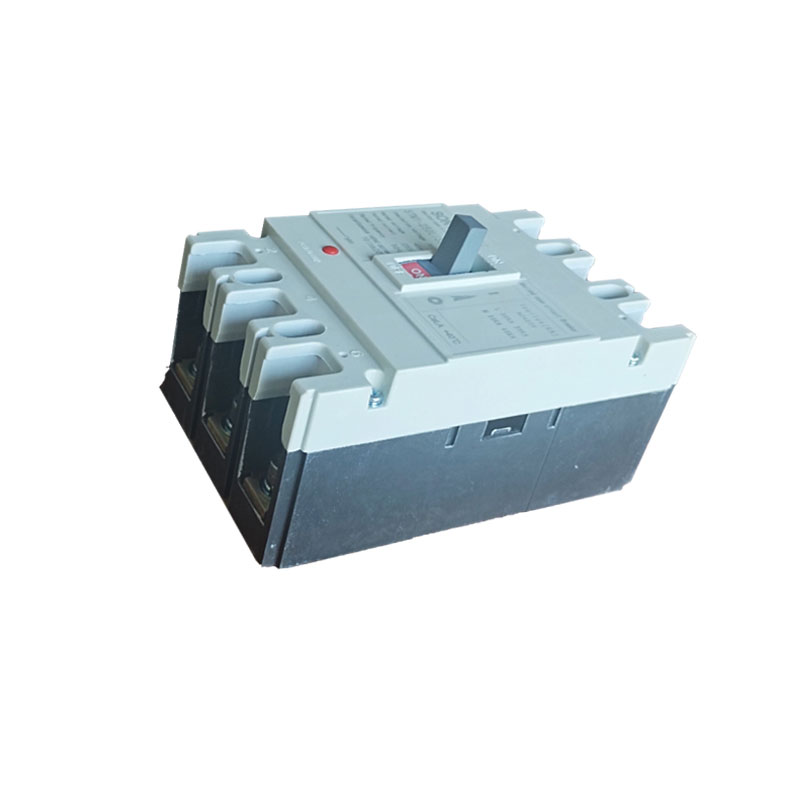

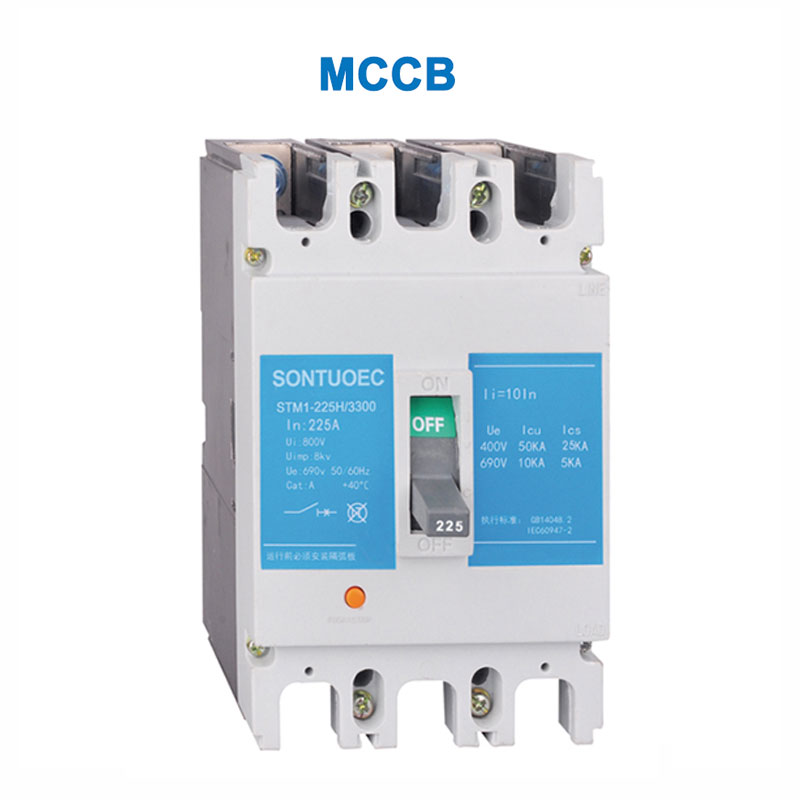

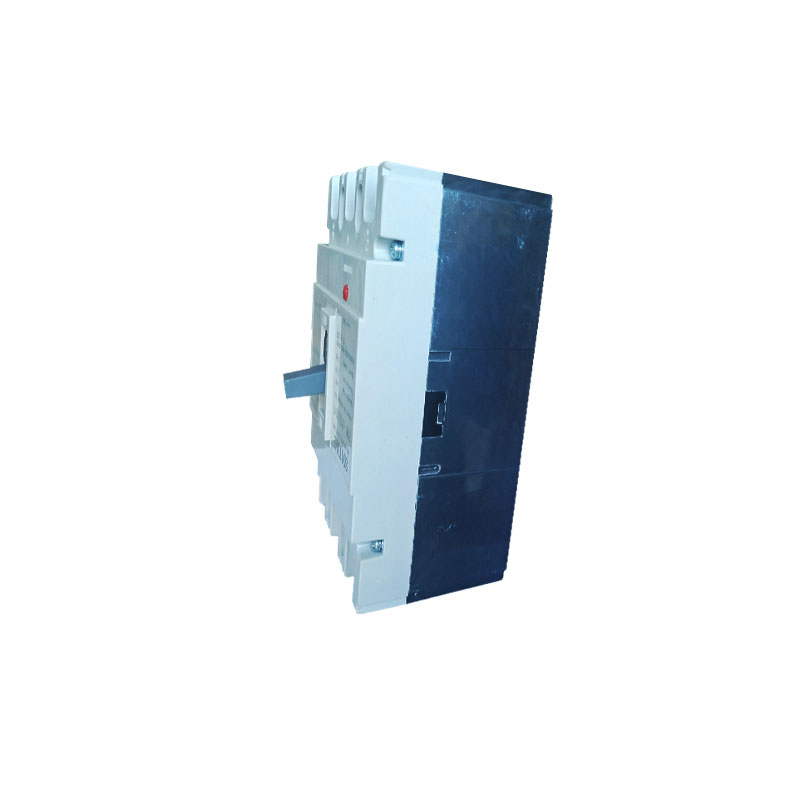

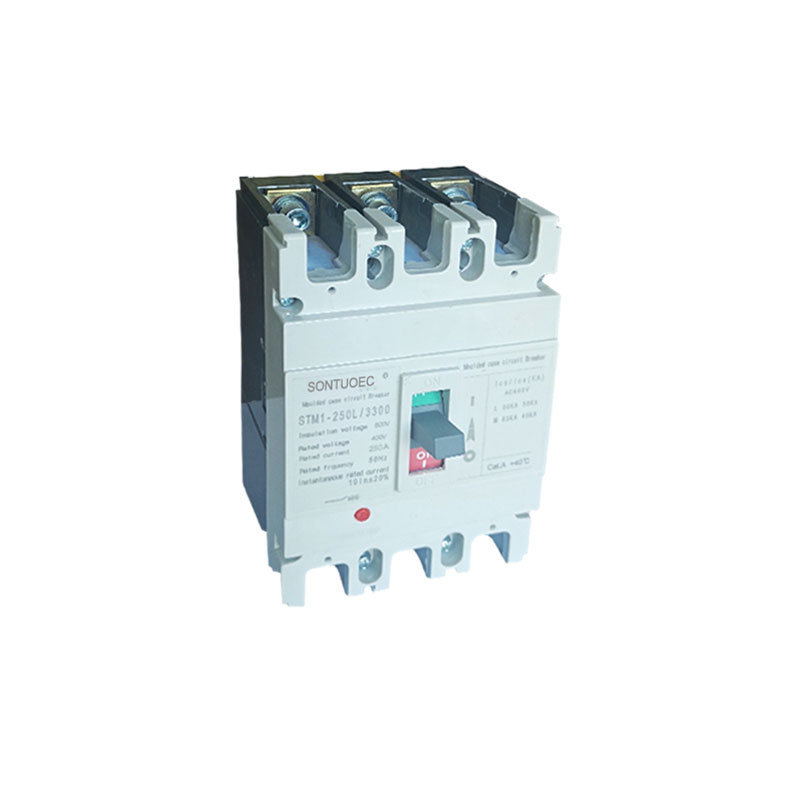

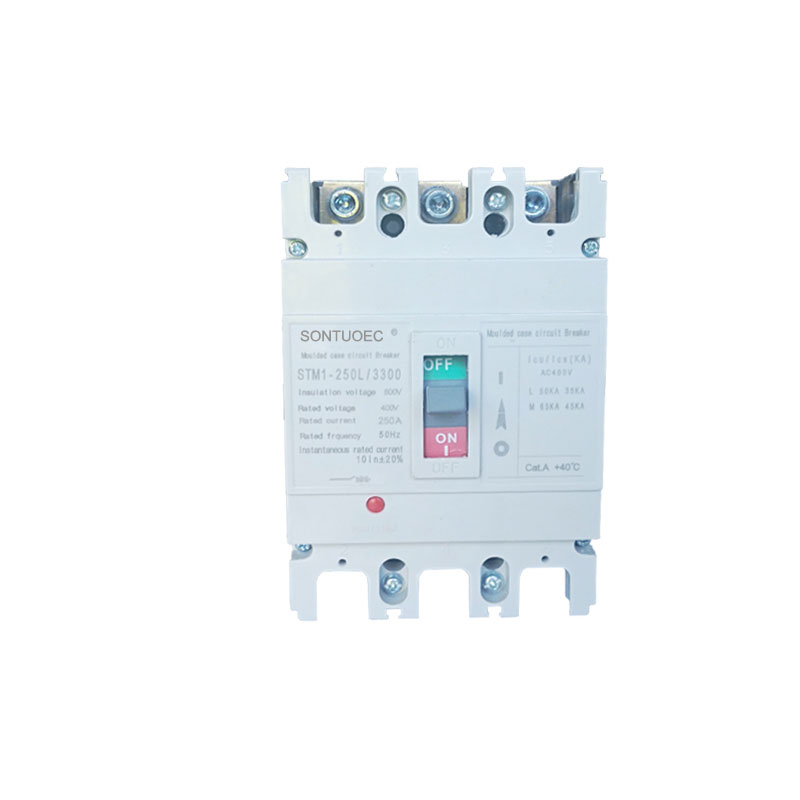

STM1 Molded Case Circuit Breakers, MCCB, La plena nomo estas muldita kaz -cirkvitfrapilo. Ĝi estas elektra sekureca aparato kun superŝarĝo, mallongcirkvito kaj subtensia protekto, vaste uzata en potencaj distribuaj sistemoj en industriaj, komercaj kaj loĝaj areoj. Komprenante ĝian funkcian principon, karakterizaĵojn, aplikajn scenarojn kaj elektajn kaj instalajn metodojn, vi povas pli bone uzi kaj konservi STM1 -mulditajn kazajn cirkvitajn rompojn por certigi la sekuran funkciadon de elektraj sistemoj.
Specifoj
Tajpu | Kadra kurento (LNM) | Taksita kurento (a) | Taksita laboranta tensio (v) | Taksita izola tensio | Taksita Limigado de Mallongcirkvita Rompado Abity KA 400V | Taksita Operating Short-cirkvit Breaker Ability KA 400V | Skizaj dimensioj |
Muntado
dimensioj
|
||||
L | W 3p/4p | H | A | B | 4-φd | |||||||
STM1-63 L | 63 |
(6), 10,16,20,25,32,
40,50,63
|
AC 400V | 500V | 25 | 18 | 135 | 78 | 73.5 | 25 | 117 | Φ3.5 |
STM1-63 M | 50 | 35 | 135 | 78/103 | 81.5 | |||||||
STM1-100L | 100 |
(10), 16,20,25,32,40,
50,63,80,100
|
AC 400V | 500V | 35 | 35 | 150 | 92 | 68 | 30 | 129 | Φ4.5 |
STM1-100m | 50 | 50 | 150 | 92/122 | 86 | |||||||
STM1-100 H | 85 | 85 | ||||||||||
STM1-160 L. | 160 | 100,125,140,160 | AC 400V | 690V | 35 | 35 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-160M | 50 | 50 | 165 | 107/142 | 103 | |||||||
STM1-160H | 85 | 85 | ||||||||||
STM1-225L | 225 |
100,125,140,160,180,
200,225
|
AC 400V | 690V | 35 | 22 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-225M | 50 | 35 | 165 | 107/142 | 103 | |||||||
STM1-225H | 85 | 50 | ||||||||||
STM1-400L | 400 |
225.250.315.350,
400
|
AC 400V | 690V | 42 | 35 | 257 | 150/198 | 105 | 44 | 194 | Φ7 |
STM1-400M | 65 | 50 | 257 | 150/198 | 105 | 44 | 194 | Φ7 | ||||
STM1-400H | 100 | 65 | ||||||||||
STM1-630L | 630 | 400.500.630 | AC 400V | 690V | 42 | 35 | 270 | 182/240 | 110 | 58 | 200 | Φ7 |
STM1-630M | 65 | 50 | 270 | 182 | 110 | 58 | 200 | Φ7 | ||||
STM1-630H | 100 | 65 | ||||||||||
STM1-800M | 800 | 630.700.800 | AC 400V | 690V | 75 | 50 | 275 | 210 | 103 | 70 | 243 | Φ7 |
STM1-800H | 100 | 65 |
Ĉefaj funkcioj de STM1 -mulditaj kazaj cirkvitfrapiloj
Protekto de superŝarĝo: Kiam la kurento en la cirkvito superas la taksitan valoron de la STM1 -mulditaj kazaj cirkvitfrapiloj, ĝi aŭtomate fortranĉos la cirkviton ene de antaŭfiksita periodo por malebligi la cirkviton kaj ekipaĵon, tiel evitante fajron kaj damaĝon.
Mallonga cirkvitprotekto: Kiam mallonga cirkvito okazas en cirkvito, la STM1 -mulditaj kazaj cirkvitfrapiloj rapide fortranĉos la cirkviton por malebligi la mallongan cirkvitan kurenton kaŭzi gravan damaĝon al la cirkvito kaj ekipaĵo.
Subtensia protekto (iuj STM1 -mulditaj kazaj cirkvitfrapiloj havas ĉi tiun funkcion): Kiam la tensio de nutrado estas reduktita al certa nivelo, la STM1 -mulditaj kazaj cirkvit -rompiloj fortranĉos la cirkviton por eviti ke la ekipaĵo difektiĝu aŭ misfunkcias pro operacio sub malalta tensio.
La STM1 -mulditaj kazaj cirkvitfrapiloj enhavas internan termikan magnetan aŭ elektronikan vojaĝan detektilon por detekti kurentajn kaj tensiajn ŝanĝojn en la cirkvito. Kiam la kurento aŭ tensio estas nenormala, la strikisto ekigas la eksplodan mekanismon de la STM1 -mulditaj kazaj cirkvitfrapiloj, kaŭzante ĝin rapide ekstermi la cirkviton.
1. Termika Magneta Tripilo: Ĝi uzas la varmon generitan kiam kurento trapasas ŝoforon por ekigi vojaĝon. Kiam la kurento estas tro alta, la ŝoforo varmiĝas, kaŭzante la bimetalon ene de la termika magneta strikisto fleksiĝi, tiel ekigante la ekskursadon.
2. Elektronika strikisto: Ĝi uzas elektronikajn komponentojn por detekti ŝanĝojn en kurento kaj tensio kaj kontroli la agon de la vojaĝmekanismo. Kiam oni detektas anormalecon, la elektronika strikisto sendas signalon al la ekspluatanta mekanismo por ekstermi la cirkviton.
Alta rompokapacito: STM1 Molded Case Circuit Breakerss havas altan mallongcirkvitan rompokapaciton, kiu povas rapide ekstermi la cirkviton kiam fuŝkontakto okazas kaj protekti la sekurecon de la cirkvito kaj ekipaĵo.
Multoblaj Protektaj Funkcioj: Krom la bazaj superŝarĝaj kaj mallongaj cirkvitaj protektaj funkcioj, iuj STM1-mulditaj kazaj cirkvitaj rompiloj ankaŭ havas pliajn funkciojn kiel subtensia protekto kaj grunda misfunkciado.
Facile instali kaj konservi: STM1 -mulditaj kazaj cirkvitfrapiloj kutime adoptas modularigitan dezajnon, kiu estas facile instali kaj konservi, kaj taŭgas por diversaj potencaj distribuaj sistemoj.
Alta fidindeco: STM1 Molded Case Circuit Breakerss estis rigore testitaj kaj atestitaj havi altan fidindecon kaj stabilecon por certigi la sekuran funkciadon de elektraj sistemoj.
STM1 -mulditaj kazaj cirkvitfrapiloj estas vaste uzataj en potencaj distribuaj sistemoj en la industriaj, komercaj kaj loĝaj sektoroj kiel la ĉefa ŝaltilo aŭ branĉa ŝaltilo de cirkvito. Ili estas kutime instalitaj en distribuaj skatoloj, distribuaj kabinetoj aŭ kontrolaj ŝrankoj por protekti cirkvitojn kaj ekipaĵojn kontraŭ damaĝo kaŭzita de eksternormaj fluoj kaj tensioj.
