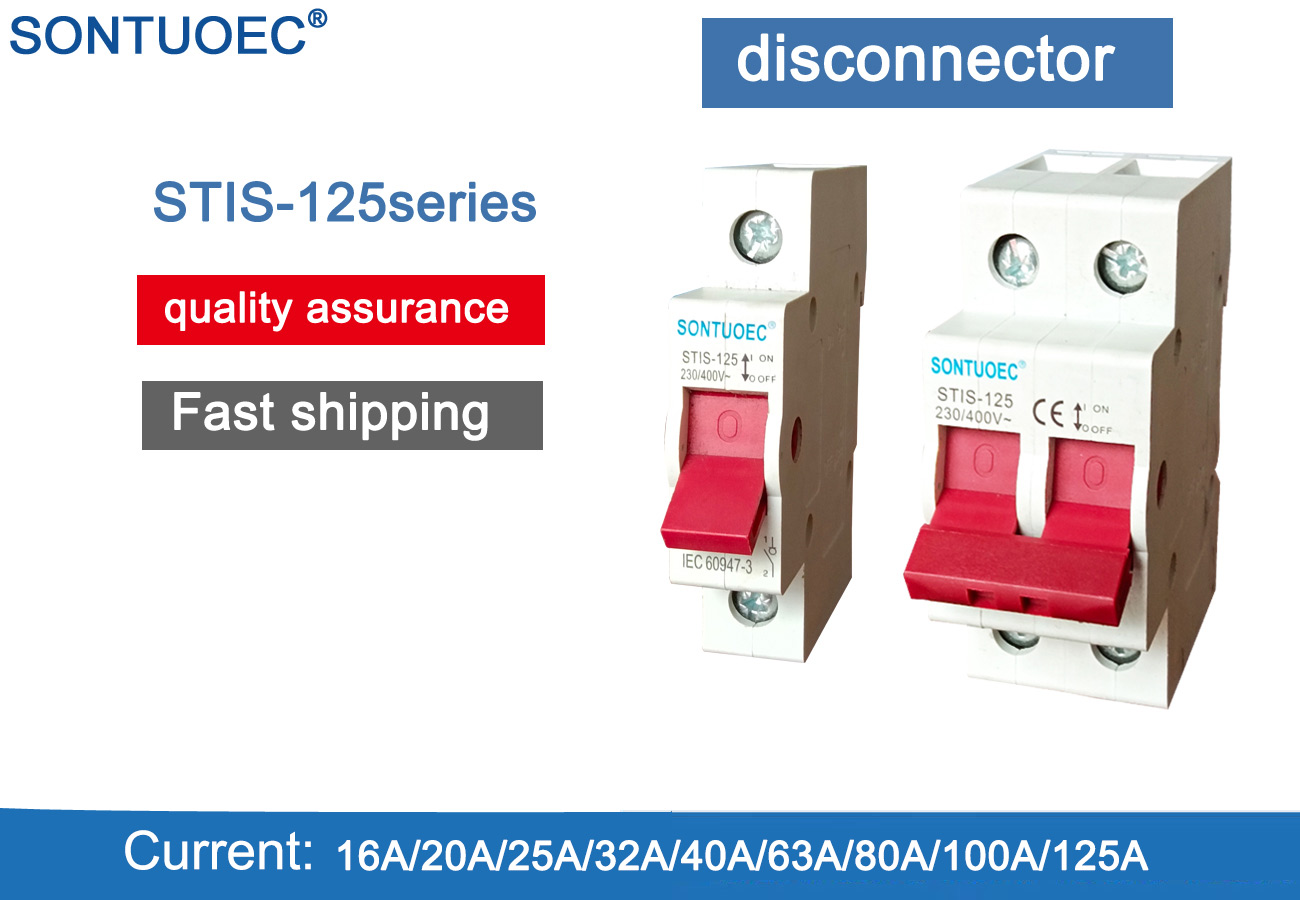

Izolilo-ŝaltilo de STIS-125

STIS-125-izolilo-ŝaltilo estas speciale desegnitaj ŝaltiloj uzataj por izoli, sekcii aŭ konekti cirkvitojn en elektraj sistemoj. Ĝi kutime ne havas la kapablon rompi ŝarĝajn fluojn, sed povas sekure dividi kaj fermi cirkvitojn, kie ne ekzistas ŝarĝo aŭ tre malmulta kurento. La primara funkcio de malkonekta ŝaltilo estas provizi videblan punkton de malkonektado por certigi, ke elektraj ekipaĵoj povas esti alireblaj sekure de dungitaro kiam ĝi estas servata aŭ inspektata.

Modelo:STIS-125

Sendu Demandon

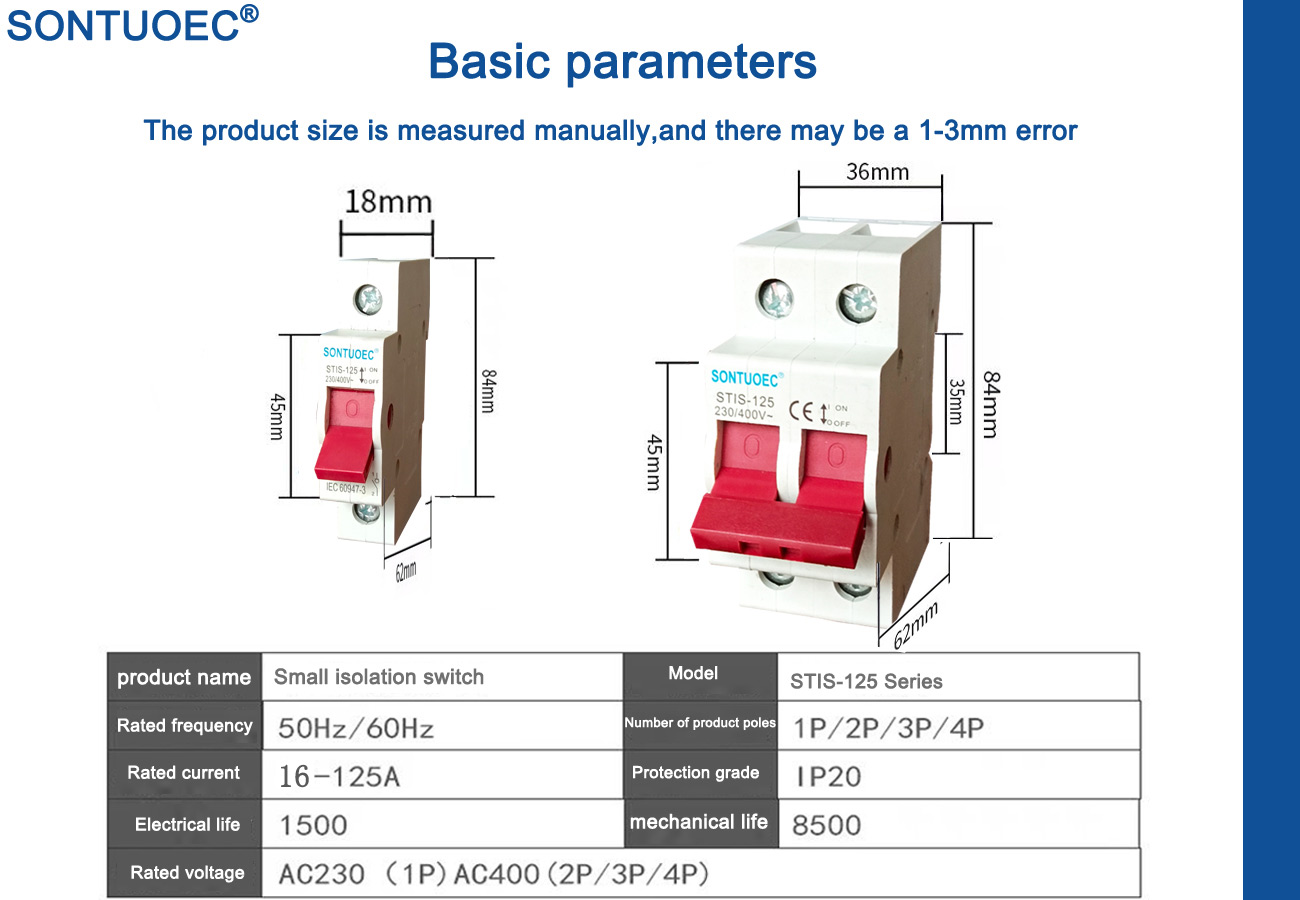

Priskribo de la produkto

Produkta Nomo	Izolilo-ŝaltilo de STIS-125
Poluso	1p 2p 3p 4p
Taksita Aktuala	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Taksita Tensio	1P: AC230V 2p, 3p.4p: AC400V
Izola tensio UI	690V
Taksita Impulso rezistas tension (1.2/50) UIMP	6kV
Taksita mallonga cirkvito rezistas aktualan ICW	12le/1s
Taksita mallonga cirkvito faranta kapaciton ICM	20Le/0.1s
Taksita farado kaj rompanta kapaciton	3ie, 1.05ue, cosφ = 0.8
Uzu kategorion	AC-21B, AC-22A
Elektra Vivo	1500
Mekanika Vivo	8500
Poluado Grado	3
Stokado Temperaturo	-35ºC ~ +70ºC
Instalado alteco	<2000m
Maksimumo Kabliga kapacito (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maksimumo Limigu paron	2.0 (20a ~ 63a) 3.5 (80a ~ 125a)

Strukturo kaj ecoj

1. Strukturo:

STIS-125-izolilo-ŝaltilo estas havebla en diversaj agordoj, sed kutime inkluzivas fiksan kontakton kaj moveblan kontakton. Per operacia mekanismo (t.e. tenilo, motoro, ktp.), La kontakto povas esti movita por malfermi aŭ fermi cirkviton.

2. Features:

Altaj izolaj ecoj: Komponantoj kiel kontaktoj, izoliloj kaj loĝejoj de malkonektaj ŝaltiloj estas kutime faritaj el tre izolaj materialoj por certigi, ke la izola rezisto inter la cirkvito kaj la tero estas sufiĉe alta en la malkonektita stato.

Evidenta Malkonekta Punkto: Kiam la Izolilo-Ŝaltilo de la serio STIS-125 estas en la malkonektita stato, la interspaco inter ĝiaj kontaktoj estas sufiĉe granda por provizi evidentan malkonektan punkton, faciligante la personaron rekoni la staton de la cirkvito.

Facileco de Operacio: Seriaj Malkonektiloj estas kutime desegnitaj kun facile funkciebla mekanismo, kiu permesas al dungitaro malfermi aŭ fermi la cirkviton kun facileco.

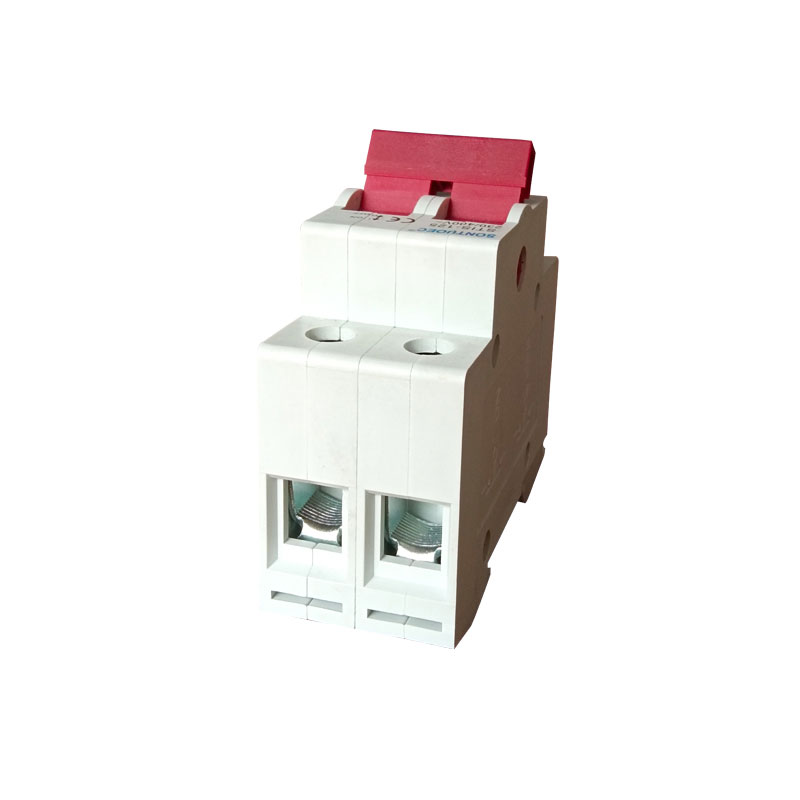

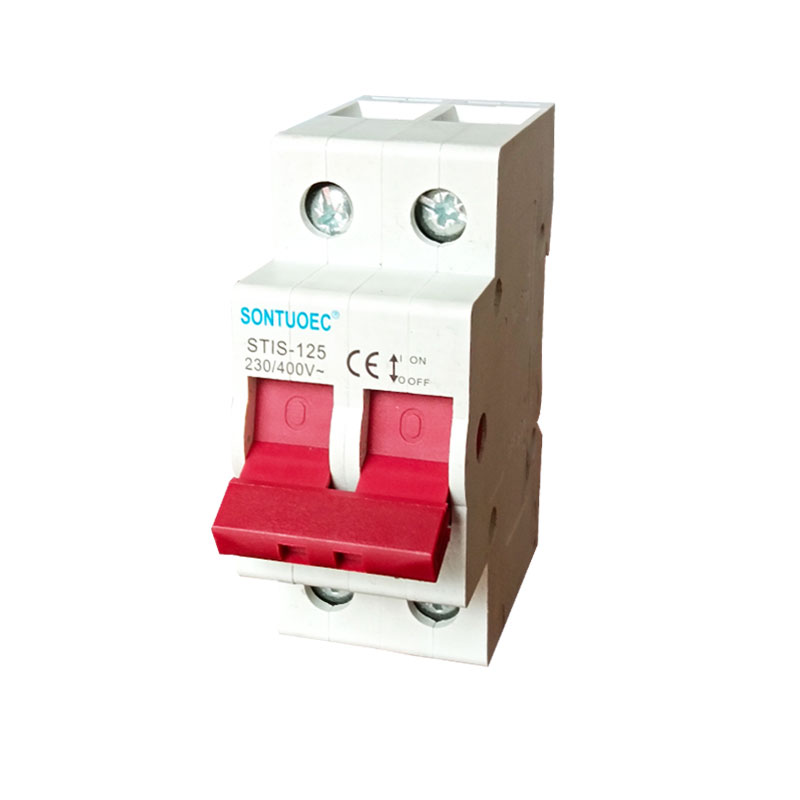

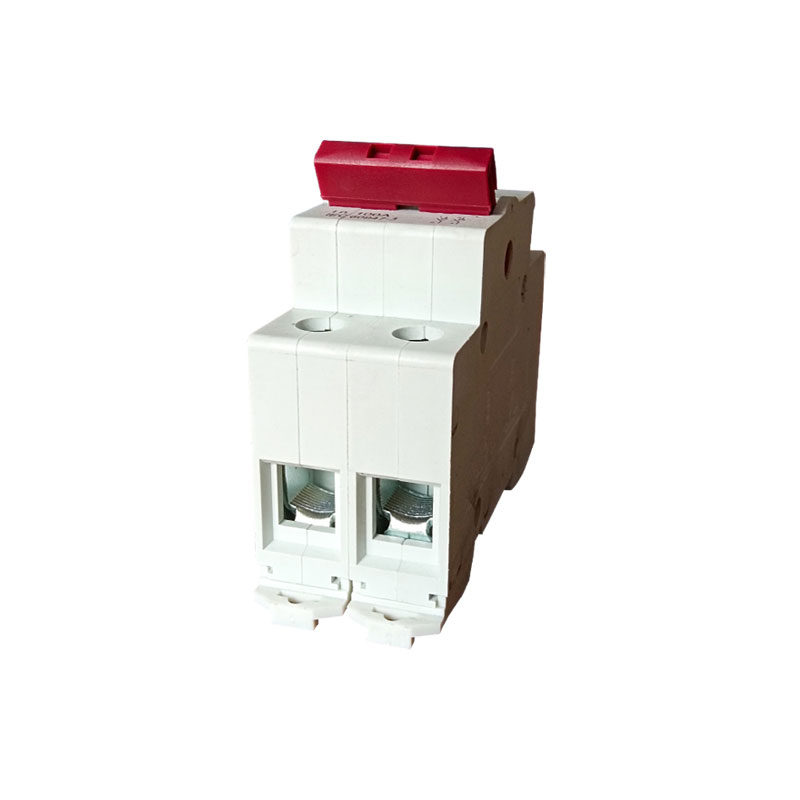

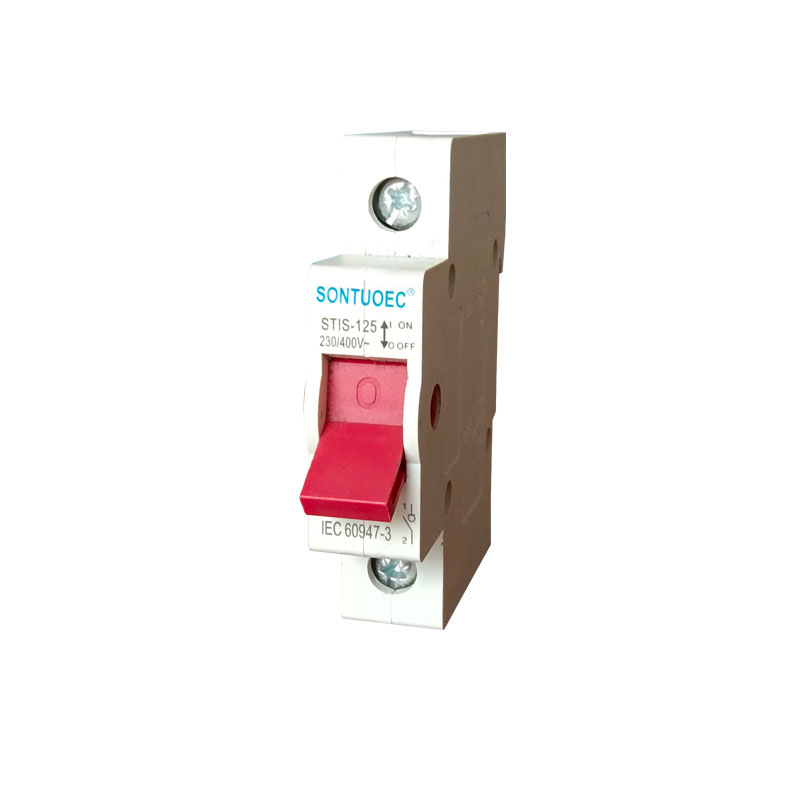

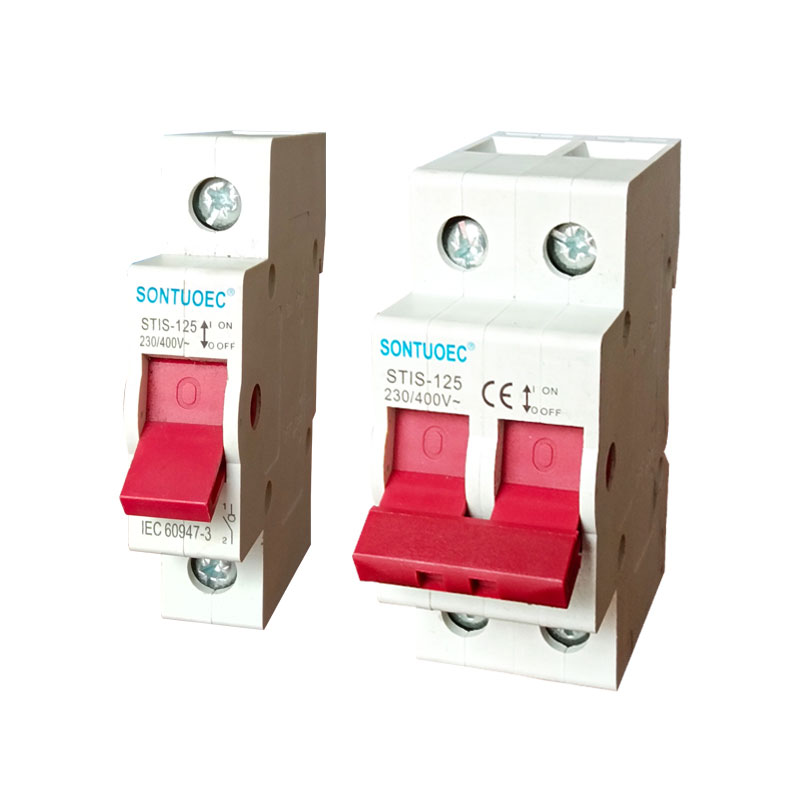

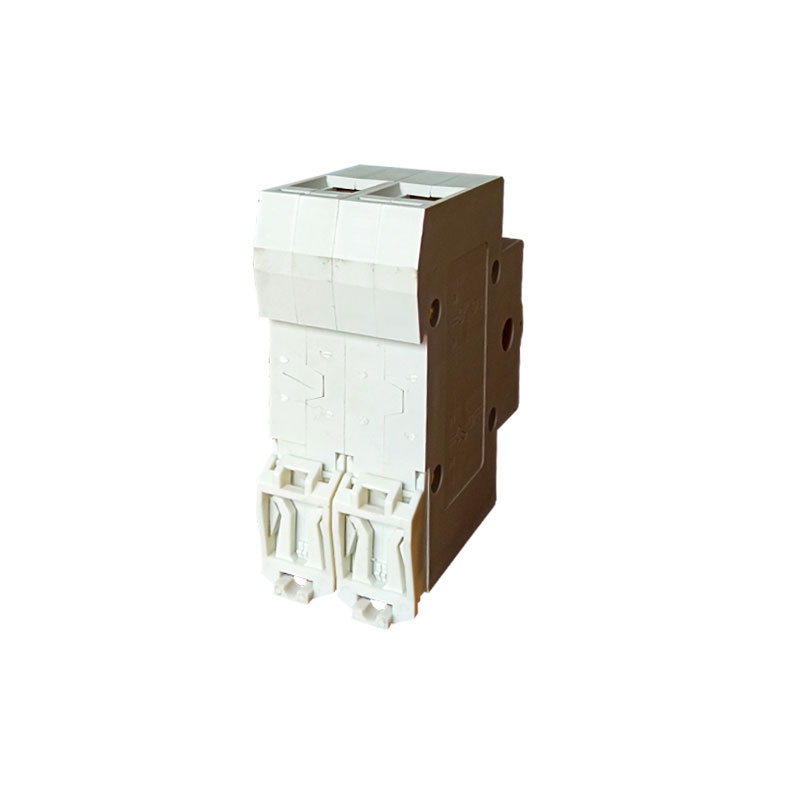

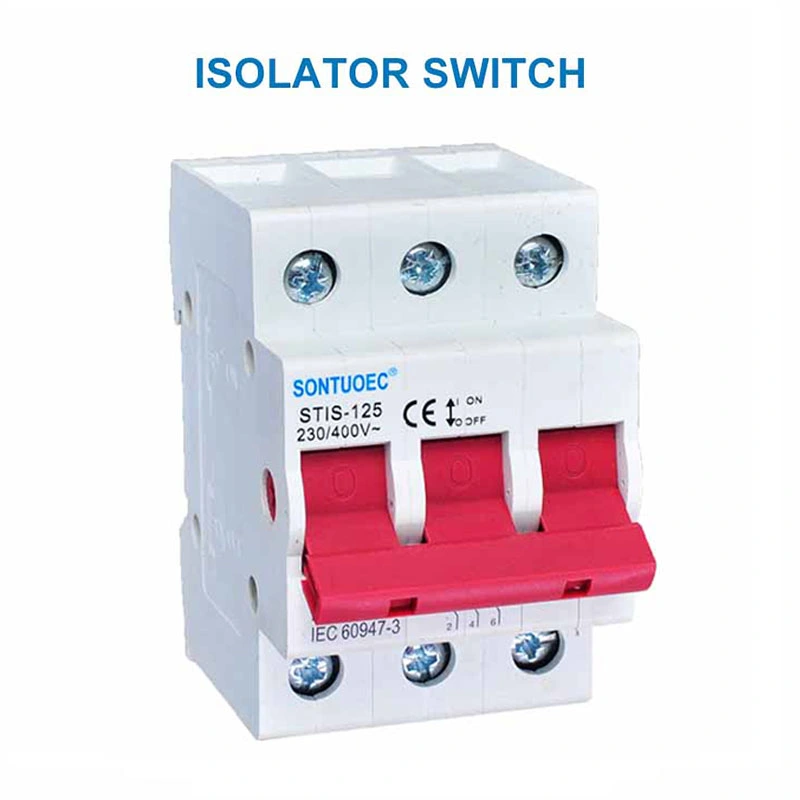

STIS-125 Isolator Switch

Aplikaj scenaroj

Seriaj malkonektiloj estas vaste uzataj en diversaj elektraj sistemoj, inkluzive de sed ne limigitaj al: Potenca Sistemo: En centraloj, substacioj kaj aliaj elektraj sistemoj, la seriaj malkonektiloj estas uzataj por izoli, segmenti aŭ konekti altajn tensiajn cirkvitojn. Malkonekti ŝaltilojn estas kutime instalitaj en la distribua skatolo, uzataj por kontroli la surŝnuron de la cirkvito.

Antaŭzorgoj por elekto kaj uzo

1. Elekto:

Kiam vi elektas STIS-125-serian izolan ŝaltilon, vi devas konsideri la taksitan tension kaj taksitan kurenton de la cirkvito, la medion de uzo (t.e., endoma, subĉiela, eksploda, ktp.), Same kiel la reĝimon de operacio (t.e., manlibro, motorizita, ktp.) Kaj aliaj faktoroj.

2. Projektoj por uzo:

Antaŭ ol funkcii la malkonektigan ŝaltilon, certigu, ke la cirkvito estas malkonektita aŭ en senŝarĝa kondiĉo.

Dum operacio, observu la koncernajn elektrajn sekurecajn regularojn kaj operaciajn procedojn.

Regule inspektu kaj konservu la malkonektan ŝaltilon por certigi ĝian normalan funkciadon kaj sekurecon.
