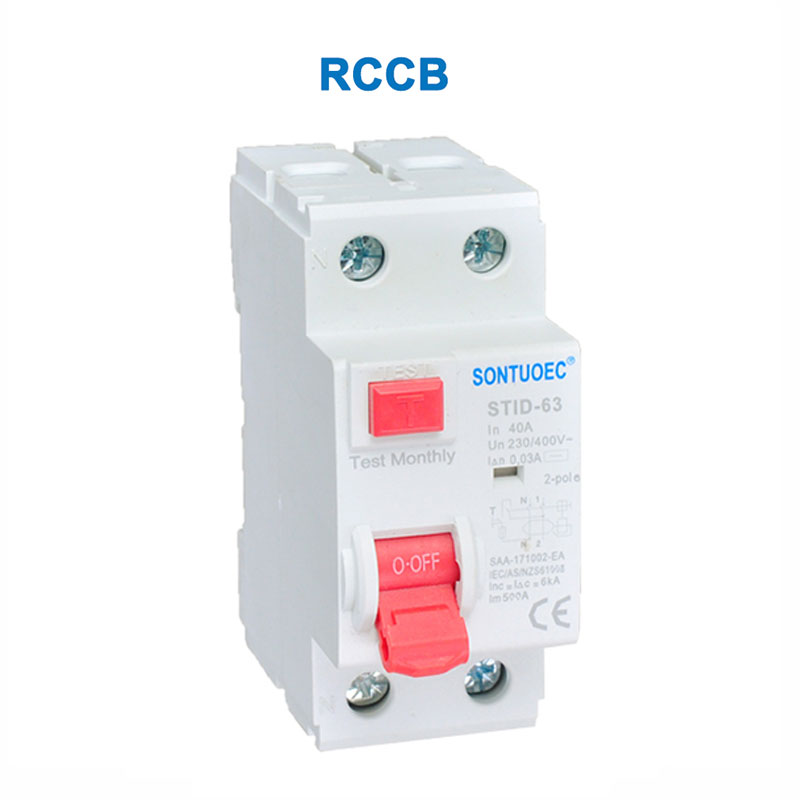

STID-63 RCCB, plena nomo postrestanta aktuala cirkvitfrapilo (STID-63 RCCB), estas elektra sekureca aparato specife desegnita por malhelpi elektrajn fajrojn kaj elektrokutajn akcidentojn. Ĝi ĉefe monitoras la postrestantan kurenton en la cirkvito, t.e. la diferencon inter la kurento de la fajra linio kaj la nula linio. Kiam ĉi tiu diferenco (kutime kaŭzita de fugoj) superas antaŭdifinitan valoron, la STID-63 RCCB aŭtomate fortranĉos la cirkviton en tre mallonga periodo, tiel protektante la personan sekurecon kaj la ekipaĵon kontraŭ damaĝo.
Reĝimo | Elektro-magneta tipo, elektronika tipo |
Normo | IEC61008-1 |
Postrestantaj aktualaj trajtoj | A, kaj g, s |

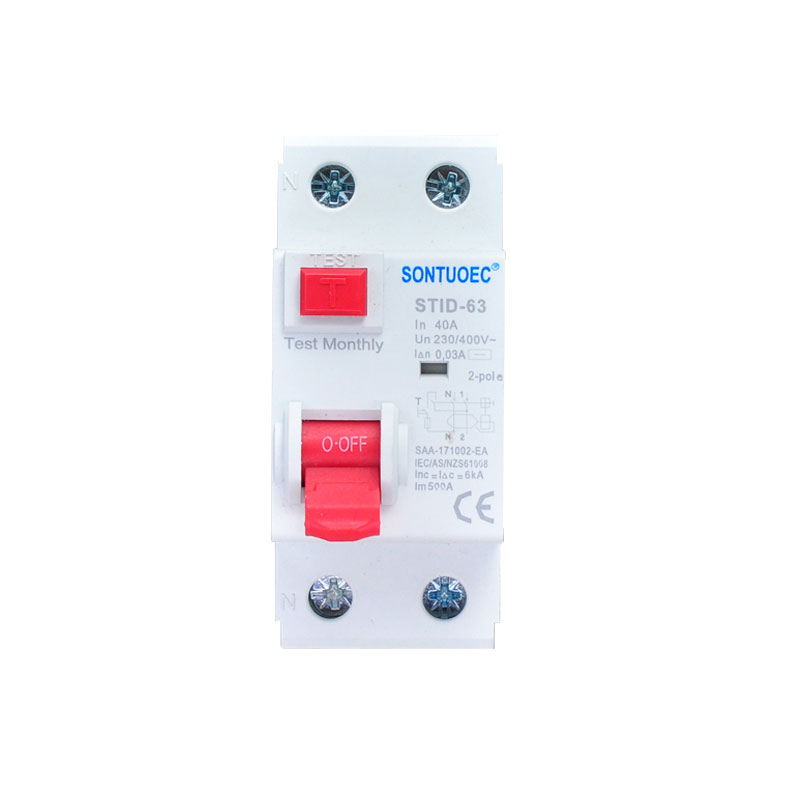

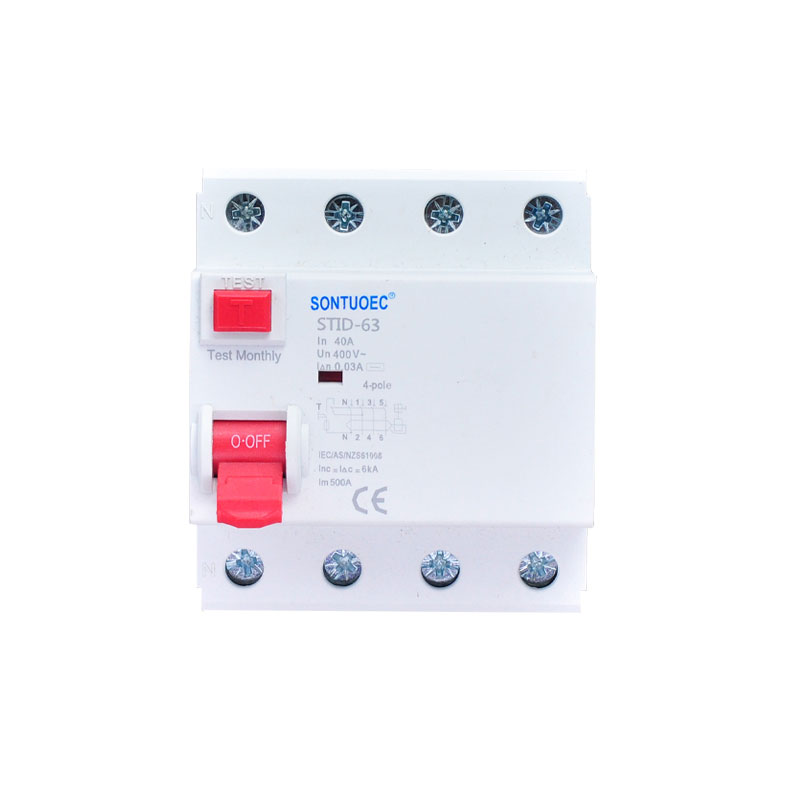

Poluso | 2p 4p |
Taksita farado kaj rompanta kapablo | 500a (en = 25a 40a) aŭ 630a (en = 63a) |
Taksita kurento (a) | 16,25,40,63a |
Taksita ofteco (Hz) | 50/60 |
Taksita tensio | AC 230 (240) 400 (415) Taksita frekvenco: 50/60Hz |
Taksita postrestanta funkcianta fluo I/ N (a) | 0,03, 0,1, 0,3, 0,5; |
Taksita postrestanta ne funkcianta fluo i ne | 0,5i n |
Taksita kondiĉa fuŝkontakta kurento Inc | 6Ka |
Taksita kondiĉa postrestanta fuŝkontakta kurento i ac | 6Ka |
Protekta Klaso | IP20 |

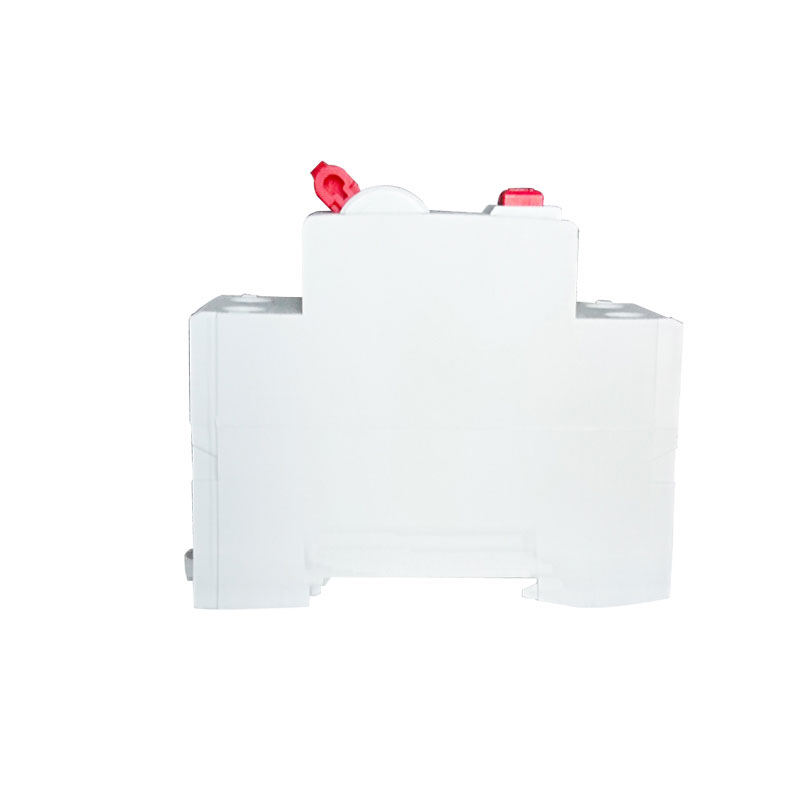

Sur simetria din -fervojo 35mm panela muntado |
Ĉefaj funkcioj de STID-63 RCCB
Protekto de fugoj: La kerna funkcio de la STID-63 RCCB estas detekti postrestantan kurenton en la cirkvito kaj rapide ekstermi la cirkviton kiam filtrado estas detektita. Restantaj fluoj estas kutime kaŭzitaj de damaĝita ekipa izolado, rompitaj dratoj aŭ homa elektrokutado.
Persona Sekureca Protekto: Per rapide fortranĉado de la fuga cirkvito, la STID-63 RCCB povas efike malhelpi elektrokutajn akcidentojn kaj protekti la vivon de dungitaro.
Elektra Fajro-Antaŭzorgo: La filtrado de elektro povas konduki al hejtado de la cirkvito, kiu siavice povas konduki al fajro, kaj la rapida malkonekta funkcio de STID-63 RCCB helpas malhelpi tiajn elektrajn fajrojn.
La STID-63 RCCB enhavas internan postrestan kurentan transformilon por detekti la postrestan kurenton en la cirkvito. Kiam la postrestanta kurento superas antaŭdifinitan valoron, la transformilo ekigas la liberigan mekanismon en la STID-63 RCCB, kaŭzante ĝin rapide ekstermi la cirkviton.
1. RESULA KUPRA TRANSFORMO: Ĝi kutime estas ringforma fera kerno, kiu ĉirkaŭas la fajron kaj nulajn dratojn de la cirkvito. Kiam ekzistas malekvilibro de kurento inter la fajro kaj nulo -dratoj (t.e. ekzistas postrestanta kurento), la transformilo sentas ĉi tiun malekvilibron kaj generas magnetan fluon.
2.Praping -mekanismo: Kiam la transformilo detektas postrestantan kurenton, kiu superas antaŭdifinitan valoron, ĝi ekigas la ekskursadon. La ekspluatanta mekanismo eble estas elektromagneto, mekanika fonto aŭ iu alia speco de mekanismo uzata por rapide ekstermi la cirkviton.
Alta sentiveco: STID-63 RCCB povas rapide detekti malgrandan filtradon kurenton kaj fortranĉi la cirkviton en tre mallonga tempo.
Alta fidindeco: Post rigora testado kaj atestado, STID-63 RCCBoj havas altan fidindecon kaj stabilecon kaj povas funkcii stabile dum longa tempo.
Facila instali kaj konservi: STID-63 RCCB kutime adoptas modulan dezajnon, facile instali kaj konservi.
Larĝa gamo de protekto: STID-63 RCCBoj taŭgas por vasta gamo de elektraj sistemoj, inkluzive de loĝaj, komercaj kaj industriaj.
STID-63 RCCBoj estas vaste uzataj en situacioj, kie necesas malhelpi personan vundon kaj elektrajn fajrojn kaŭzitajn de filtrado de elektro. Ekzemple:
1. RESIDENTA ELEKTRIKA SISTEMO: En loĝejo, STID-63 RCCBoj estas kutime instalitaj en la ĉefa distribua skatolo aŭ branĉa distribua skatolo por protekti la elektrajn cirkvitojn de la tuta loĝejo aŭ specifa areo.
2. Komercaj Elektraj Sistemoj: En komercaj konstruaĵoj, STID-63 RCCBoj povas esti uzataj por protekti cirkvitojn en oficejoj, butikoj, restoracioj kaj aliaj lokoj.
3. Industriaj Elektraj Sistemoj: En industriaj areoj, STID-63 RCCBoj estas kutime uzataj por protekti kritikajn cirkvitojn kiel produktadlinioj, mekanikaj ekipaĵoj kaj kontrolaj sistemoj.
