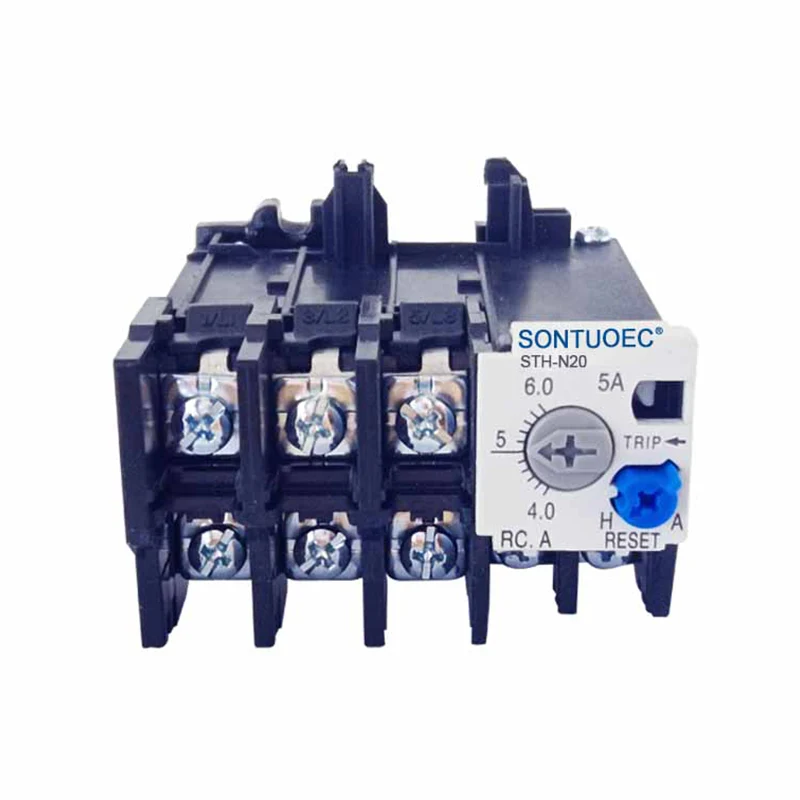

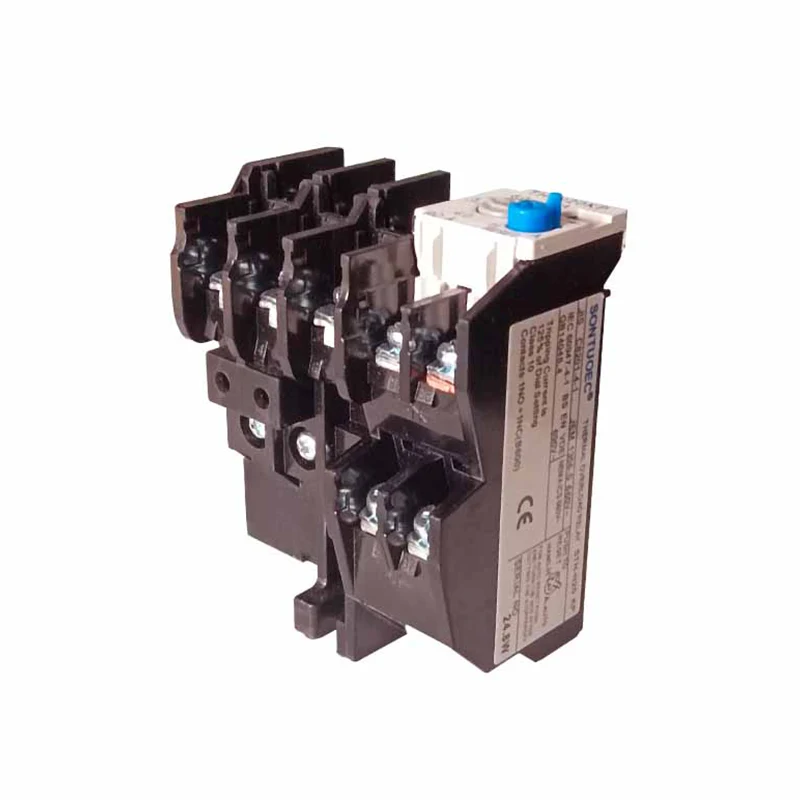

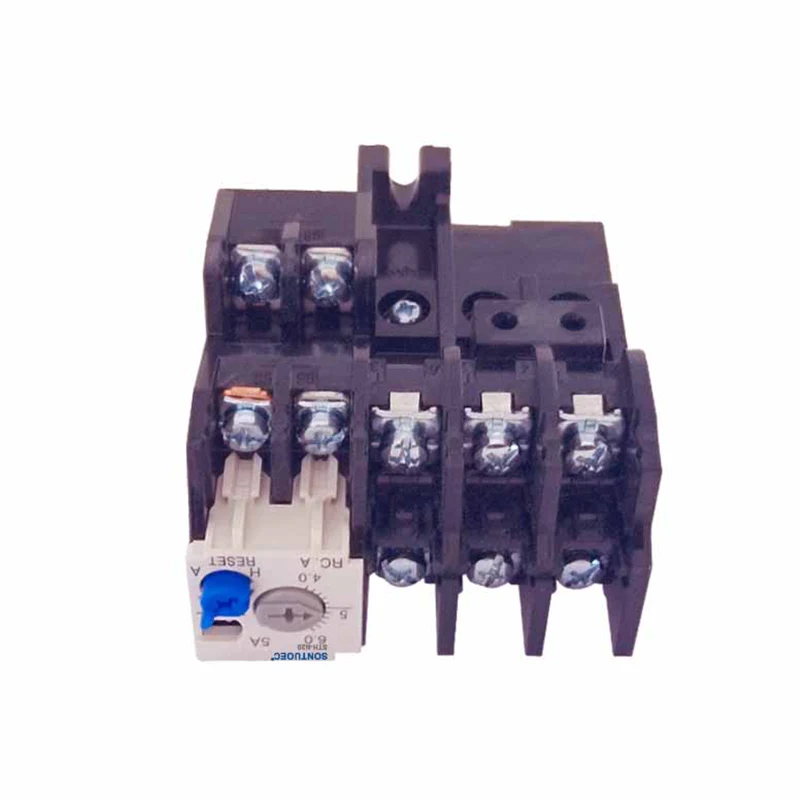

STH-N-modelo-termika relajso estas speciale desegnita por la superŝarĝa protekto de AC-motoro, kiam la motoro funkcianta kurento superas la taksitan kurenton, la termika relajso povas aŭtomate ekstermi la cirkviton por malebligi la motoron damaĝi pro superŝarĝo.

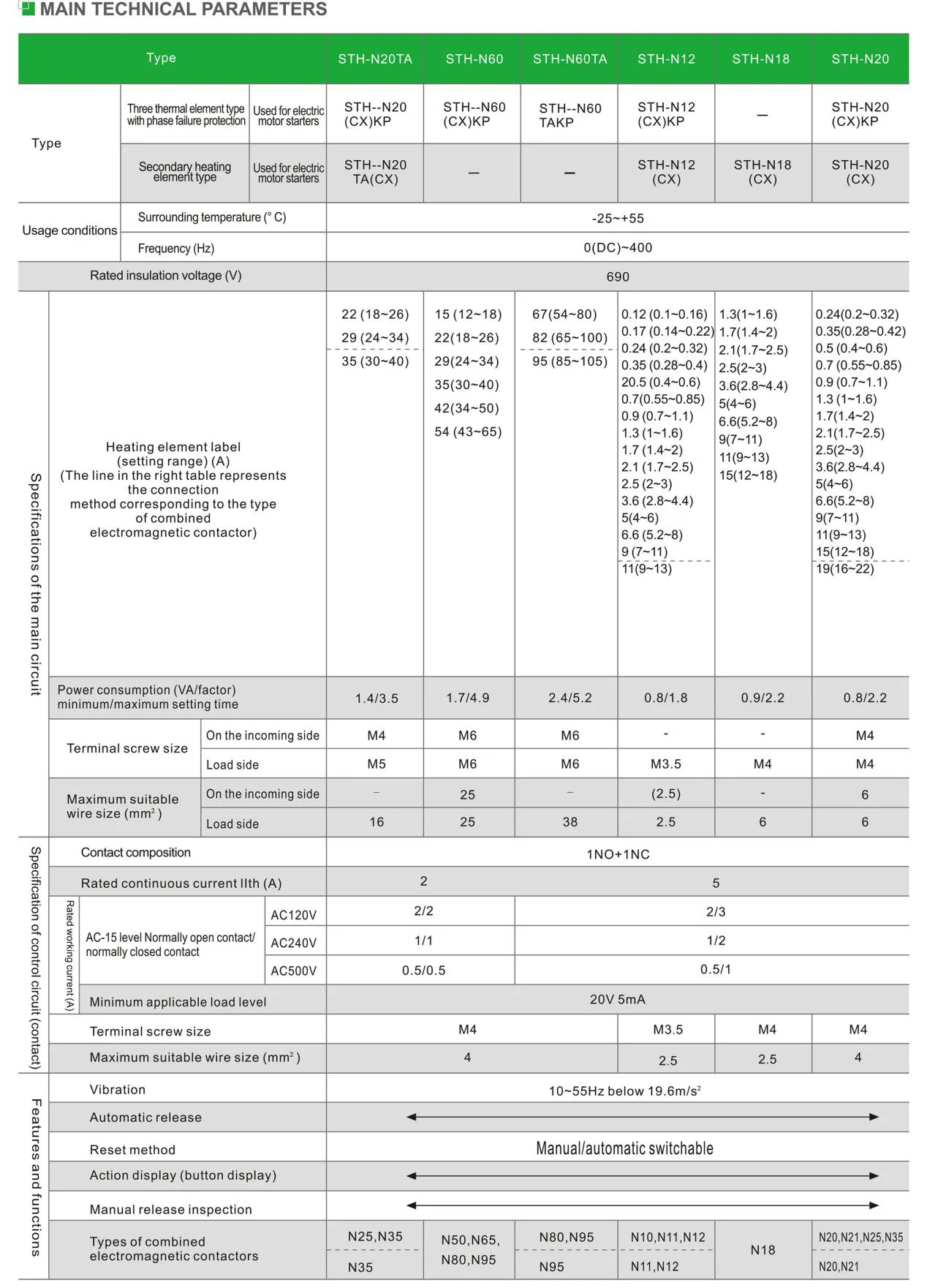

Specifoj:
Produkto Nomo | Termika Superŝarĝa relajso |
Modelo | Sth-n |
Materialo | Plasta, elektronika Komponentoj |
Termika Kontakto | 1NO+1NC |
Termika Relaja kurento | 0.1a-105a |
Nuna gamo | Pls notu la fluon gamo kiam metu la mendon |
Ofteco | 660V |
Tripping Class | 50/60hz |
Koloro | Kiel bildo montrita |

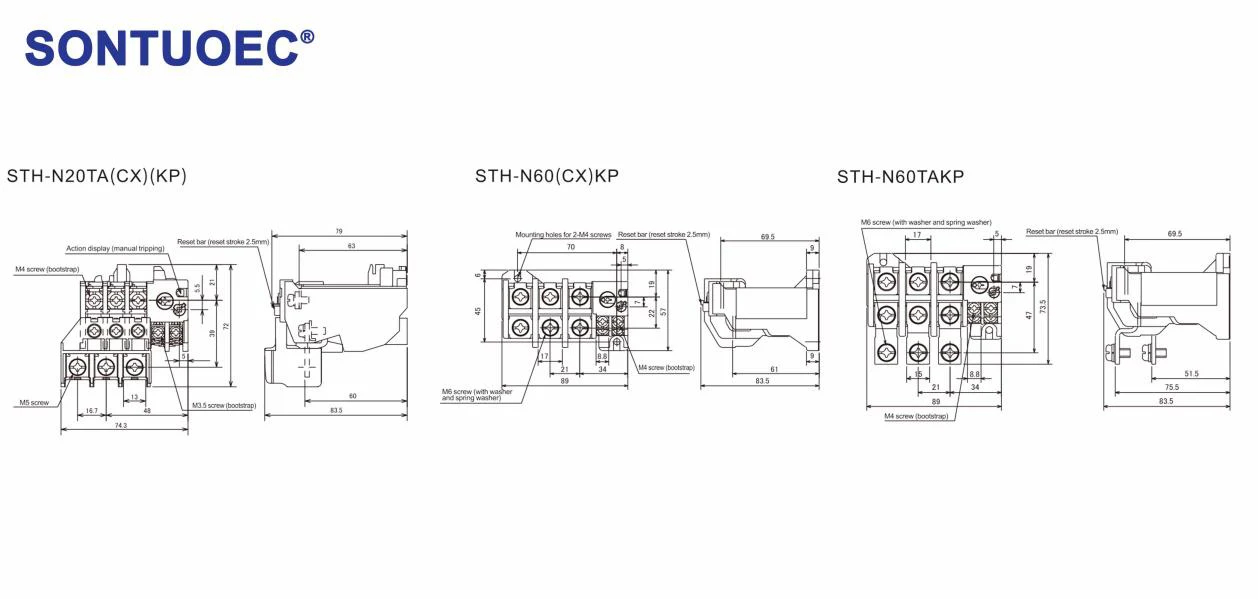

Tajpu | A | Aa | AB | AC | B | Ba | BB | BC | C | CA | CB | M | Pezo (kg) |
STH-N12 (CX) (KP) | 45 | 10 | 8 | 24 | 55 | 31 | 15 | 6.5 | 76.5 | 35 | 57 | M3.5 | 0.11 |
STH-N18 (CX) | 54 | 12.5 | 10.2 | 24.5 | 59 | 32.5 | 16.3 | 6.7 | 80 | 40 | 58.5 | M4 | 0.13 |
Laboranta Principo
La operacia principo de la termika relajso STH-N baziĝas sur la termika efiko de elektra kurento. Kiam la motoro estas superŝarĝita, la kurento fluanta tra la termika relajso pliiĝas, kaŭzante la hejtadan elementon generi pli da varmego. Ĉi tiu varmego kaŭzas la bimetalon fleksiĝi kaj deformiĝi, kaj kiam la deformado atingas certan distancon, ĝi puŝas la konektan vergon agi, kaŭzante la kontaktojn rompiĝi, tiel fortranĉante la fonton al la motoro.
Troŝarĝa protekta funkcio: TH-N-tipo Termika relajso havas fidindan superŝarĝan protektan funkcion, kiu povas ekstermi la cirkviton en la tempo, kiam la motoro estas superŝarĝita kaj malhelpi la motoron damaĝi.
Ĝusta ago: La agaj trajtoj de la termika relajso estas stabilaj, kaj ĝi povas agi precize ene de la fiksita gamo de superŝarĝa kurento por protekti la motoron kontraŭ damaĝo.
Kompakta Strukturo: TH-N-tipo Termika relajso adoptas kompaktan strukturan projekton, okupas malmultan spacon kaj estas facile instali kaj konservi.
Longa Serva Vivo: Ĉar la termika relajso adoptas altkvalitajn materialojn kaj fabrikan procezon, ĝi havas longan servan vivon kaj altan fidindecon.
TH-N-tipaj termikaj relajsoj estas vaste uzataj en aplikoj postulantaj protektadon de motora superŝarĝo, kiel industriaj aŭtomataj kontrolaj sistemoj, elektraj elektraj sistemoj, konstruaj ekipaĵoj kaj tiel plu. Precipe en motorkontrolaj cirkvitoj, kiuj postulas oftajn komencojn kaj haltojn, la protekta rolo de termikaj relajsoj estas aparte grava.
