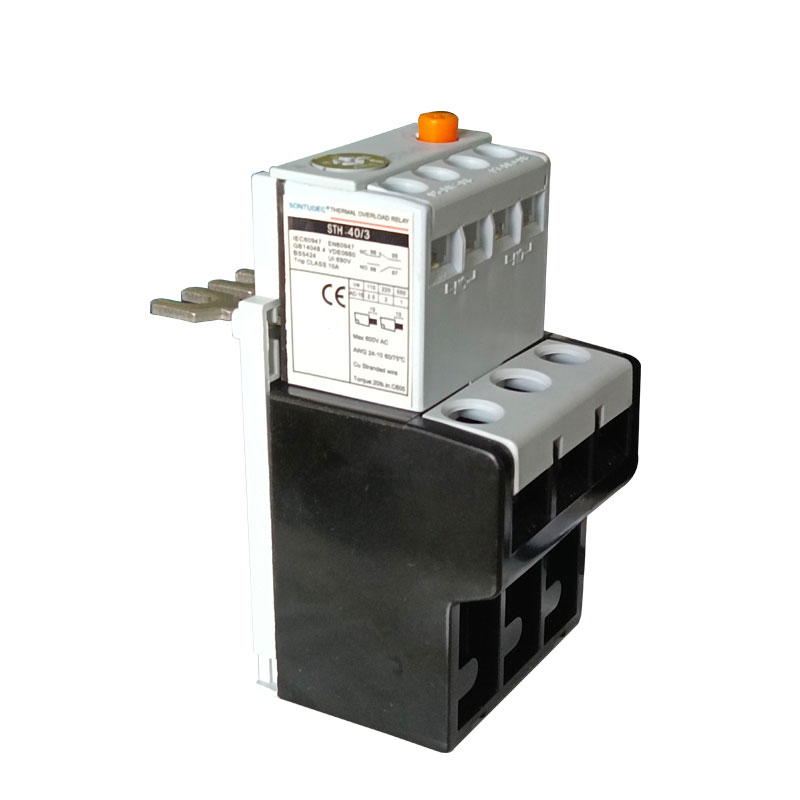

STH-40-serio termika superŝarĝa relajso
  • STH-40-serio termika superŝarĝa relajsoSTH-40-serio termika superŝarĝa relajso
  • STH-40-serio termika superŝarĝa relajsoSTH-40-serio termika superŝarĝa relajso
  • STH-40-serio termika superŝarĝa relajsoSTH-40-serio termika superŝarĝa relajso

STH-40-serio termika superŝarĝa relajso

STH-40-serio Termika superŝarĝa relajso taŭgas por la cirkvito de AC 50/60 Hz, taksita operacia tensio ĝis 660V. Kaj ĝi povas realigi la funkcion de superŝarĝo kaj fazo-fiaska protekto por AC-motoro. Ĉi tiu produkto konformas al GB14048.4, IEC60947-4-1 normo.

Modelo:STH-40

Sendu Demandon

Priskribo de la produkto

Ĉefa teknika parametro:


Modelo Aktuala Taŭga por Kontaktiloj
STH-22/3 0,4-63a GMC-9 ~ 22
STH-22/3 0,63-1a GMC-9 ~ 22
STH-22/3 1-1.6a GMC-9 ~ 22
STH-22/3 1.6-2.5a GMC-9 ~ 22
STH-22/3 2.5-4A GMC-9 ~ 22
STH-22/3 4-6a GMC-9 ~ 22
STH-22/3 5-8a GMC-9 ~ 22
STH-22/3 6-9a GMC-9 ~ 22
STH-22/3 7-10A GMC-12 ~ 22
STH-22/3 9-13a GMC-12 ~ 22
STH-22/3 12-18a GMC-18 ~ 22
STH-22/3 16-22a GMC-22
STH-40/3 18-26a GMC-32 ~ 40
STH-40/3 24-36a GMC-32 ~ 40
STH-40/3 28-40A GMC-40
STH-85/3 34-50a GMC-50 ~ 85
STH-85/3 45-65A GMC-50 ~ 85
STH-85/3 54-75A GMC-65 ~ 85
STH-85/3 63-85A GMC-75 ~ 85

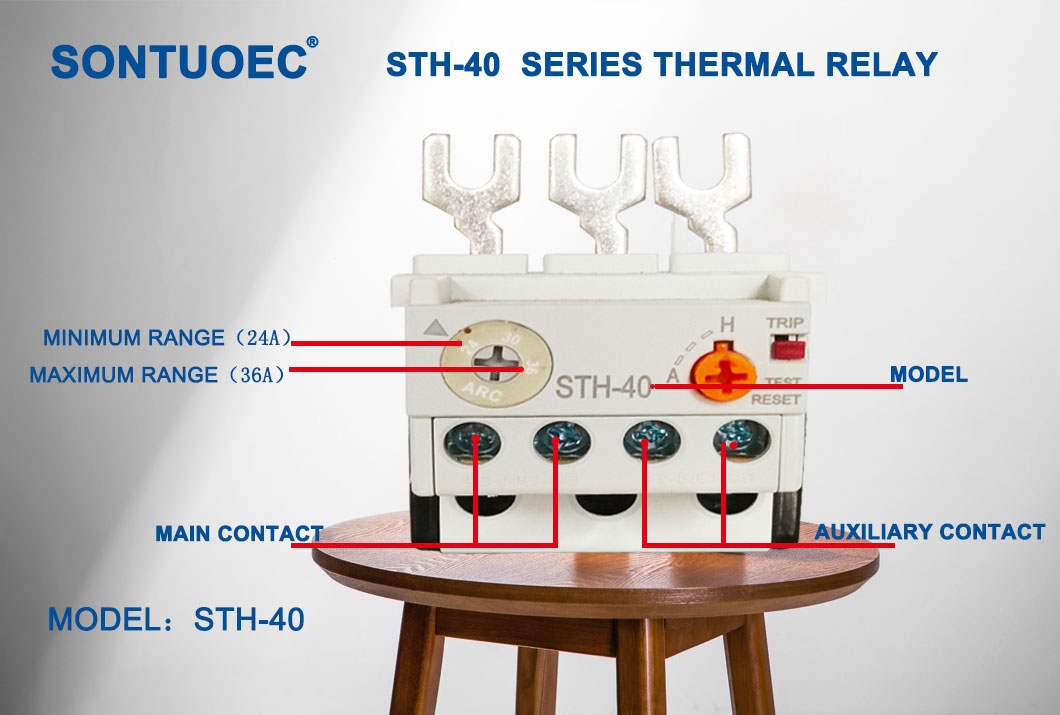

STH-40 Series Thermal Overload Relay

Ĉefaj funkcioj

Protekto de motoro: La ĉefa funkcio de la termika superŝarĝa relajso estas malebligi la motoron damaĝi pro superŝarĝo. Kiam la motoro estas superŝarĝita, la termika superŝarĝa relajso fortranĉos la elektroprovizon ĝustatempe por malebligi la motoron bruli pro surcalentado.


Protekto de elektroretoj: Krom protekti la motoron, la termika superŝarĝa relajso ankaŭ povas protekti la elektroretojn. Kiam la motoro estas superŝarĝita, ĝia kurento pliiĝos, kio povus konduki al hejtado kaj fandado de elektroretoj. Detektante la ŝanĝon de kurento, la termika superŝarĝa relajso determinas ĉu la elektro -linio estas superŝarĝita kaj fortranĉas la nutraĵon se necese.


Plibonigi la sekurecon de potenca sistemo: termika superŝarĝa relajso povas efike malhelpi la damaĝon de motoro kaj elektro -linio, tiel reduktante la fiaskan indicon de potenca sistemo kaj plibonigante la sekurecon de potenca sistemo.


Principo de operacio

La funkcia principo de la termika superŝarĝa relajso baziĝas ĉefe sur la aktuala termika efiko kaj la temperatur -sentaj proprietoj de la bimetalo. Kiam superŝarĝo okazas en motoro, la kurento pliiĝas, kaŭzante pli da varmego esti generita en la hejtada elemento de la termika superŝarĝa relajso. Ĉi tiu varmego estas translokigita al la bimetal, kiu kliniĝas kiam varmigita ĉar ĝi estas farita el du alojoj kun grandaj diferencoj en koeficientoj de lineara ekspansio. Kiam la bimeta kliniĝo en iu mezuro, ĝi ekigos la elektromagnetan bobenon, kiu siavice pelos la kontaktojn agi kaj ekstermi la nutraĵon de la motoro.


Amplekso de Apliko

 Termika superŝarĝa relajso estas kutime uzata en cirkvitoj kun AC 50Hz, taksita izola tensio de 660V kaj kurento de 0,1 ~ 630a, kaj estas uzata ĉefe por superŝarĝo kaj fazo-rompa protekto de trifazaj AC-motoroj. Ĝi ankaŭ povas esti uzata por formi startigilon kun adaptita AC -kontaktilo por doni ampleksan protekton por la motoro.


Produktaj Trajtoj

Simpla strukturo: Ĉi tiu termika superŝarĝa relajso kutime adoptas relative simplan strukturan dezajnon, faciligante instali kaj uzi.

Plen-prezentita: Aldone al la baza superŝarĝa protekta funkcio, ĝi ankaŭ havas la funkciojn de fazo-rompa protekto kaj temperatura kompenso.

Malalta kosto: Kompare kun aliaj motorprotektaj aparatoj, la prezo de termika superŝarĝa relajso estas relative malalta, kio reduktas la aĉetan koston de uzantoj.

Stabila operacia agado: Ĉar ĝi adoptas bimetal kiel la sentema elemento, ĝia operacia agado estas stabila kaj fidinda.

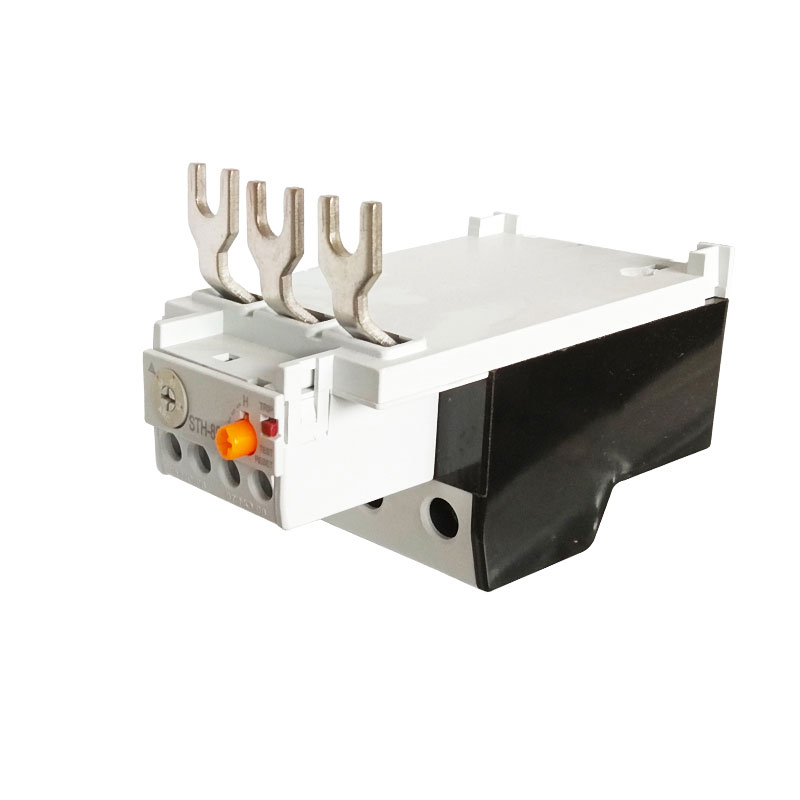

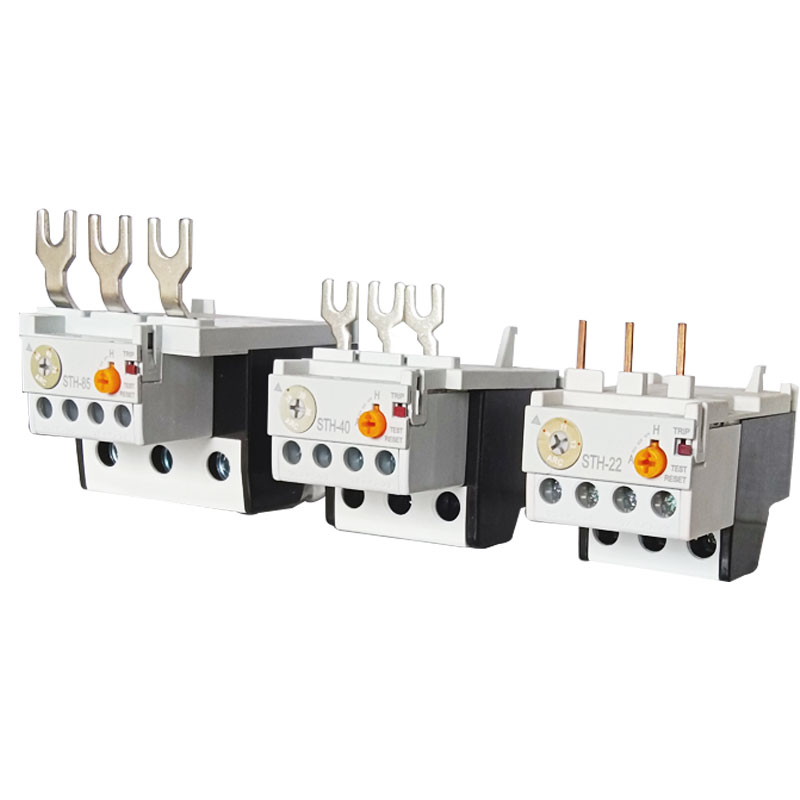

STH-40 Series Thermal Overload RelaySTH-40 Series Thermal Overload Relay


STH-40 Series Thermal Overload Relay

STH-40 Series Thermal Overload Relay

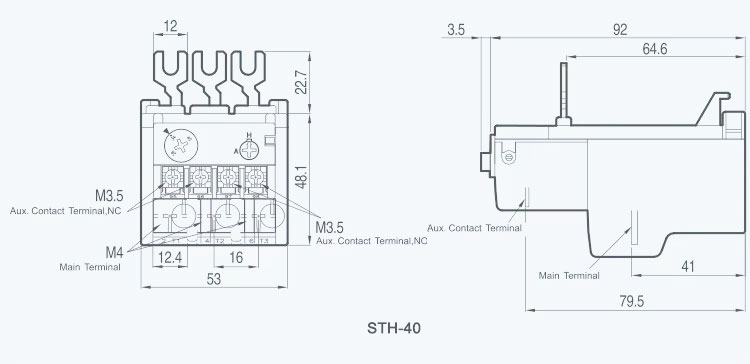

STH-40 Series Thermal Overload Relay

Varmaj Etikedoj: STH-40-serio termika superŝarĝa relajso
