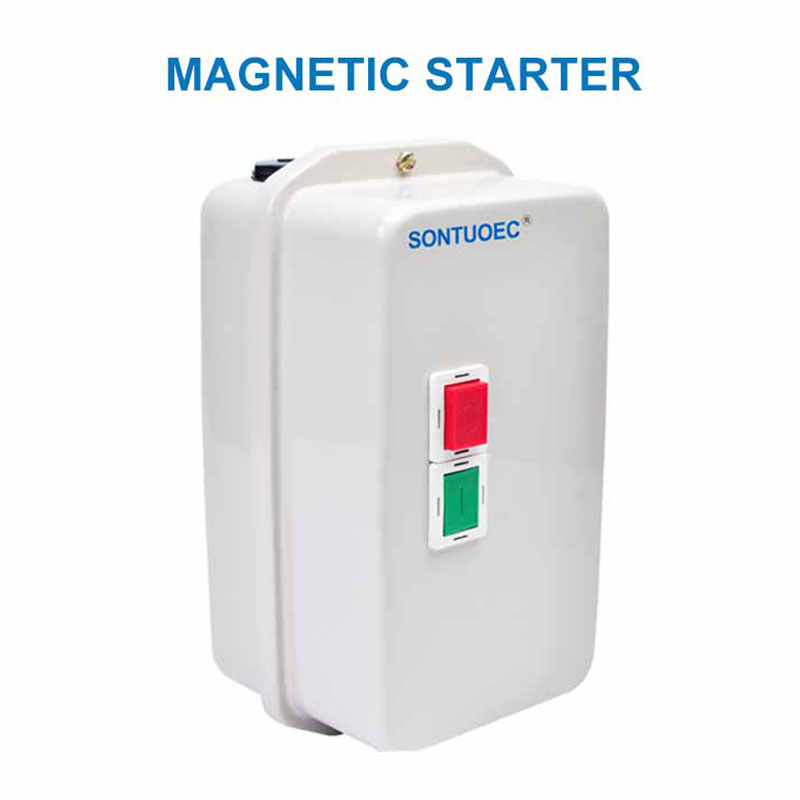

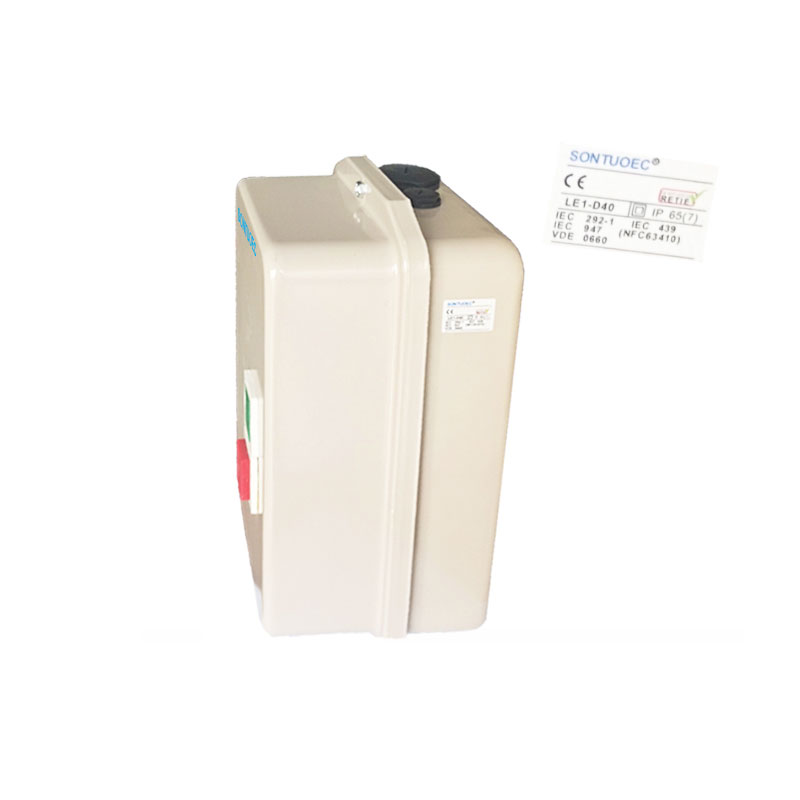

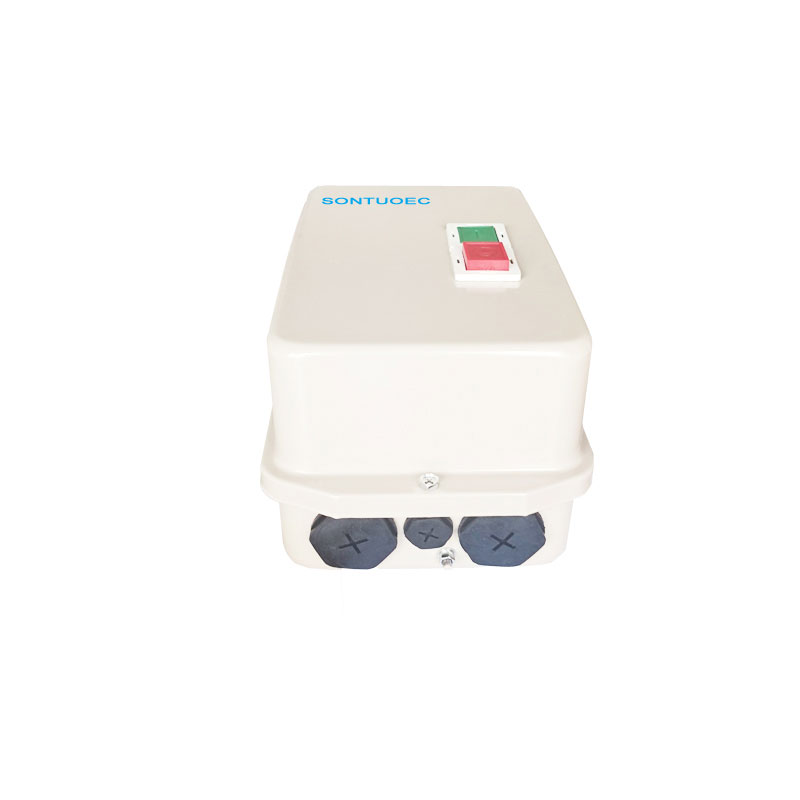

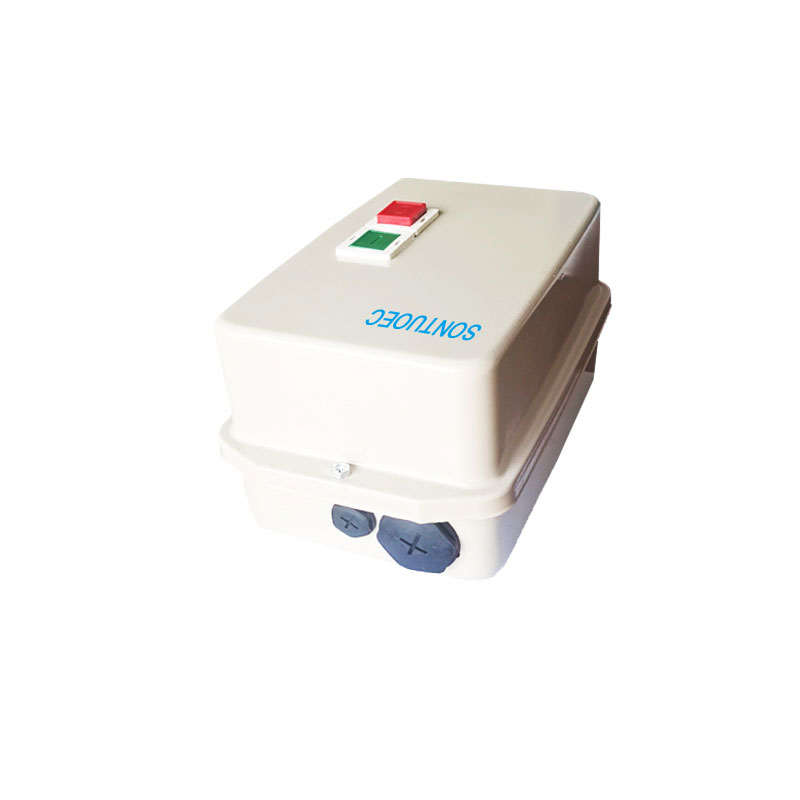

SLE1-D-Serio Magneta Startigilo

Magneta startigilo SLE1-D estas elektra kontrol-aparato, kiu funkciigas la startadon kaj haltadon de elektra motoro per elektromagneta forto. Ĝi kutime enhavas elektromagnetan bobenon, kiu, kiam energie, produktas magnetan kampon, kiu allogas la movadon de fera kerno, kiu pelas la fermon aŭ rompon de kontaktoj por atingi kontrolon de la motoro.

Modelo:SLE1-D

Sendu Demandon

Priskribo de la produkto

Specifoj

Produkta reĝimo n -ro kaj specifatiolo	SLE1-09 kaj 12	Duobla en SULATED, PROTECTITA TOLP429 (3) A, F659 (4)
Kadrozo	SLE1-18 kaj 25	Duobla en SULATED, PROTECTITA TOLP427 (3) A, F5577 (4)
	SLE1-32 kaj 95	Matal, LP65 ĝis 559
Kontrolo (2 puŝbutonoj movitaj sur Kovrila kovrilo)	SLE1-32 kaj 95	1 Verda Komenca Butono "1", 1red Stop/Teset Buttion "O"
Ligoj	SLE1-32 kaj 95	Elektra potenco kaj kontrolo recirkvitaj ligoj

Ĉefaj teknikaj parametroj:

Tajpu		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Reted Current (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Reted Current (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Reted hejtanta kurento (a)			25	32	40	50	60	80		125
RETED INSUTALED VOLAGE (V) 660
Auxicary kontakto AC-15	Kontakto	Normo	1no				1NO+1NC
	Reted Current (a)	220V	1.6
	Reted Current (a)	380V	0.95
Suquabie Termikaj Relajoj		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Kvieta takso		LP65

Principo de operacio

La funkcia principo de la SLE1-D-serio magneta startigilo baziĝas sur la interagado de elektromagneta indukto kaj elektromagneta forto. Kiam la kontrolo -nutrado energias, la elektromagneta bobeno generas magnetan kampon, kiu allogas la feran kernon por moviĝi kaj fermas la kontaktojn, kaj la motoro estas provizita per potenco kaj komencas funkcii. Kiam la kontrolo-nutrado estas senenergigita, la magneta kampo malaperas, la fera kerno rekomencas sub la ago de la fonto, la kontaktoj rompiĝas kaj la motoro ĉesas funkcii.

Tipoj kaj ecoj

Ekzistas diversaj specoj de SLE1-D-magnetaj komencantoj, kiel rektaj interretaj (DOL) SLE1-D-magnetaj startigiloj, star-delta (Star-Delta) startigiloj, komencantoj de aŭtotransformiloj kaj tiel plu. Malsamaj specoj de SLE1-D-magnetaj komencantoj havas malsamajn trajtojn kaj amplekson de apliko.

1.-Direkta Interreta (DOL) SLE1-D Magneta Startigilo:

Simpla strukturo, malalta kosto.

Taŭga por komenci kaj ĉesigi kontrolon de malgrandaj potencaj motoroj.

2.Star-Delta (Star-Delta) Starter:

Ŝanĝante la kabligon de la motoro, ĝi realigas la celon redukti tension kaj kurenton dum ekfunkciigo.

Taŭga por meza potenca motoro startanta kontrolo.

3. Autotransforma Komencisto:

Uzas aŭtotransformilon por redukti la tension kaj kurenton kiam startas motoro.

Aplikebla al la komenca kontrolo de altaj potencaj motoroj.

SLE1-D Series Magnetic Starter

Aplikaj scenaroj

SLE1-D-magnetaj startiloj estas vaste uzataj en diversaj industriaj kaj komercaj aplikoj kiel fabrikado, konstruado, agrikulturo kaj transportado. Ili estas uzataj por regi diversajn specojn de motoroj kiel trifazaj asinkronaj motoroj, DC-motoroj, ktp por aŭtomata produktado kaj fora kontrolo de ekipaĵo.
