La operacia principo de la sekureca rompilo MCCB 3P baziĝas sur la kombinaĵo de magneta ellasilo kaj termika respondanto. Kiam superŝarĝo aŭ fuŝkontakto okazas en cirkvito, la kurento pliiĝos draste, kaj la magneta ellasilo sentos ĉi tiun anormalecon kaj rapide ekstermos la cirkviton. Dume, la termika respondanto detektas temperaturŝanĝojn en la cirkvito kaj ankaŭ deĉenigas la MCCB por ekstermi la cirkviton kiam la temperaturo superas la fiksitan valoron, tiel efike malhelpante ekipaĵan damaĝon kaj fajro -akcidentojn.

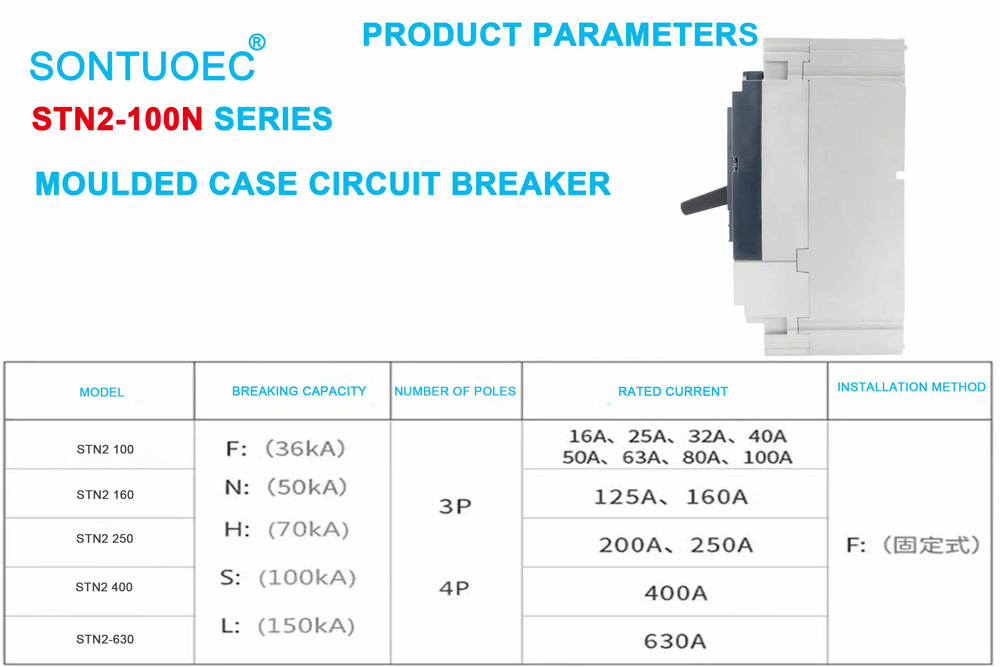

Specifoj |
Stn2-100 |
Stn2-160 |
Stn2-250 |
Stn2-400 |
Stn2-630 |
|||||||||||||||
Kadra kurento (a) |
100 |
160 |
250 |
400 |
630 |
|||||||||||||||
Nombro de Poloj |
3 |
4 |
3 |
4 |
3 |
4 |
3 |
4 |
3 |
4 |
||||||||||
Finfina rompokapacito (ICU, KA) |
F |
N |
H |
F |
N |
H |
F |
N |
H |
F |
N |
H |
F |
N |
H |
|||||
AC220 / 240V (de) |
85 |
90 |
100 |
85 |
90 |
100 |
85 |
90 |
100 |
40 |
85 |
100 |
40 |
85 |
100 |
|||||
AC380/415V (KA) |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
|||||
Taksita izola tensio |
AC800V |
|||||||||||||||||||
Taksita laboranta tensio |
AC690V |
|||||||||||||||||||
Taksita aktuala, termika eksplodo, Tmd, a |
63, 80, 100 |
80, 100, 125, 160 |
125, 160, 200, 250 |
- |
- |
|||||||||||||||
Taksita kurento, elektronika Tripping, Mic, a |
40, 100 |
40, 100, 160 |
100, 160, 250 |
250, 400 |
250, 400, 630 |
|||||||||||||||
Helpa, Atento, Faŭlto Akcesoraĵoj |
Aŭ/SD/SDE/SDX |
|||||||||||||||||||
Shunt & sub tensia bobeno |
MX/MN |
|||||||||||||||||||
Mekanika Vivo |
50000 |
40000 |
20000 |
15000 |
15000 |
|||||||||||||||
Elektra Vivo |
30000 |
20000 |
10000 |
6000 |
4000 |
Sekureca rompilo MCCB 3P/4P reflektas la plej novan aktualan limigan principon kaj fabrikan teknologion, karakterizitan de kompaktaj strukturoj, plena modularigo, alta rompado kaj nula flashover. Cirkvitfrapilo estas ekipita per superŝarĝo, fuŝkontakto kaj subfosita protekta aparato, por protekti la cirkviton kaj elektroprovizilon kontraŭ damaĝo.
Bipola dezajno: MCCB 3P/4P estas de bipola dezajno, kio signifas, ke ĝi povas regi ambaŭ nulajn kaj fajrajn dratojn samtempe, certigante la sekurecon kaj stabilecon de la cirkvito.
Alta precizeco: Kun alta preciza aktuala detekto -funkcio, ĝi povas precize determini la misfunkcian situacion en la cirkvito kaj ekstermi la cirkviton ĝustatempe.
Alta fidindeco: farita kun altnivela teknologio kaj materialoj, ĝi havas altan fidindecon kaj stabilecon, kaj povas funkcii kutime en diversaj severaj medioj.
Facile instali kaj konservi: akceptebla projektado, facile instali, kaj samtempe facile konservi kaj anstataŭigi, reduktante la operacion kaj prizorgadon de la uzanto.
Internaciaj Normoj
IEC60947-1: Ĝeneralaj Reguloj
IEC60947-2: Cirkvitfrapiloj
IEC60947-4: kontaktantoj kaj motoraj startiloj;
IEC60947-5.1: Kontrolaj cirkvitfunkciaj aparatoj kaj ŝaltaj elementoj; aŭtomataj kontrolkomponentoj.
Naciaj Normoj
GB14048.1: Ĝeneralaj Reguloj
GB14048.2: Cirkvitfrapilo
