RCCB B -Modela Residua Nuna Cirkvito

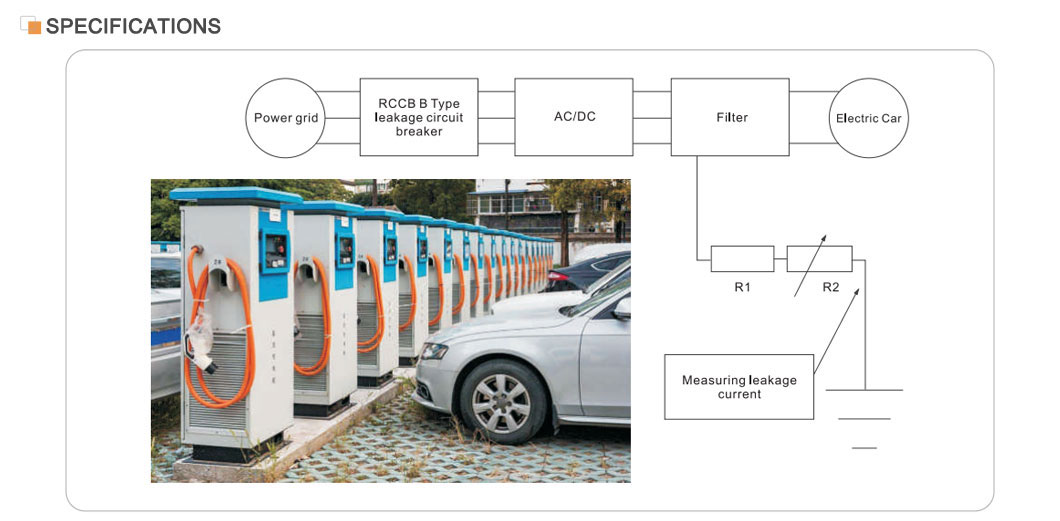

RCCB B Model Residual Current Circuit Breaker protektas kaze de kontuna faŭlta kurento sur tri-fazaj retoj. Ĝi kutime estas uzata en la kampo de reŝarĝa stacio, medicina aparato kaj instrumentoj, regiloj kaj ŝanĝiĝemaj rapidoj, bataj ŝarĝoj kaj inversigiloj (DC) ... STID-B-komplikoj kun IEC/EN61001810018181818181818181818184423-normo.

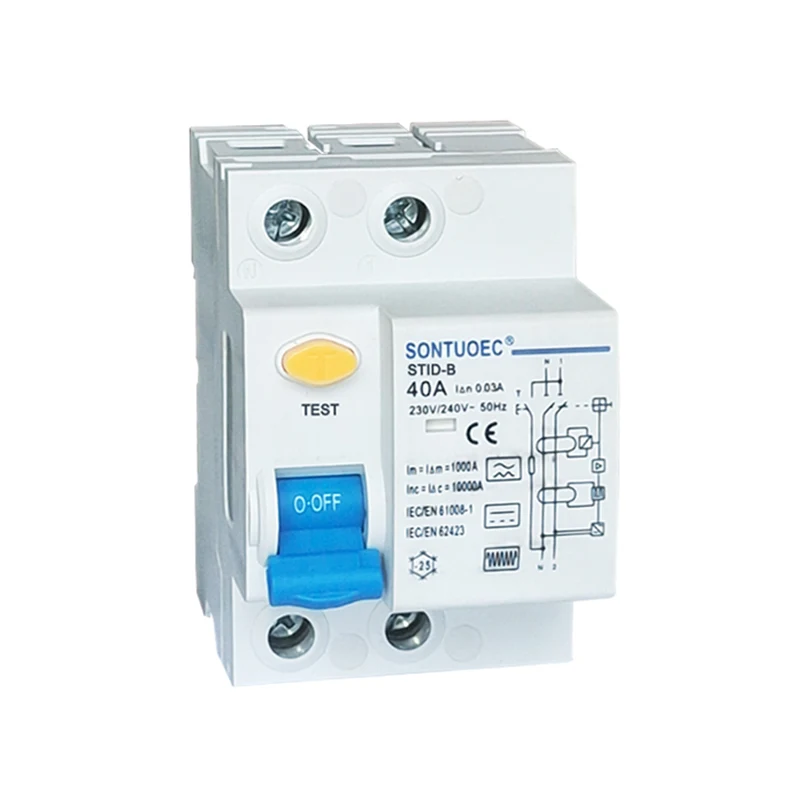

Modelo:STID-B

Sendu Demandon

Priskribo de la produkto

Elektra Karakterizaĵo	Normo		IEC/EN62423 & IEC/EN61008-1
	Tipo (ondformo de la tera fugaĵo sentita)		B
	Taksita kurento en	A	25,40,63

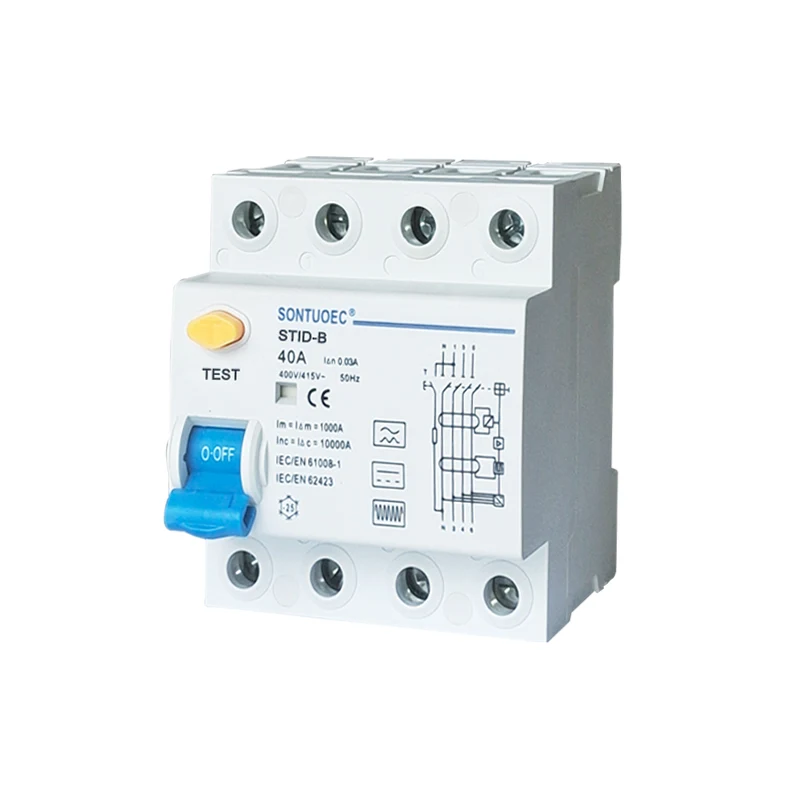

	Poloj	P	1p+n, 3p+n
	Taksita tensio ue	V	IP+N: 230/240V; 3P+N: 400/415V
	Taksita sentemo i n	A	0,03,0,1,0,3
	Izolita tensio ui	V	500
	Taksita postrestanta farado kaj	A	500 (en = 25a/40a)
	rompanta kapablo i m	A	630 (en = 63a)
	Fuŝkontakta fluo i c	A	10000
	SCPD -fuzeo	A	10000
	Rompi tempon sub i n	s	≤0.1
	Taksita ofteco	Hz	50
	Taksita impulso rezista tensio (1.2/5.0) UIMP	V	4000
Mekanicai Trajtoj	Dielektra testo tensio ĉe Ind. Fred. por 1min	KV	2.5
	Poluado		2
	Elektra Vivo		2000
	Mekaniki Iife		10000
	Faŭlta aktuala indikilo		Jes
	Protekta grado		IP20
	Ĉirkaŭa temperaturo (kun ĉiutaga mezumo 35)	ºC	-40 ~+55ºC
	Stokada temperaturo	ºC	-40 ~+70ºC

STID-B RCCB B Model Residual Current Circuit Breaker taŭgas por tipo A kaj taŭgas ankaŭ por mildigi DC-postrestantajn fluojn, DC-postrestantajn fluojn, kiuj povas estiĝi el rektifilaj cirkvitoj kaj altfrekvencaj AC-postrestantaj fluoj. Ĝi provizas protekton en kazo de kontinuaj faŭltaj fluoj en trifazaj retoj. STID-B estas ofte uzata en la kampoj de ŝarĝaj stacioj, medicinaj ekipaĵoj kaj instrumentoj, regiloj kaj ŝanĝiĝemaj rapidaj veturadoj, bateriaj ŝargiloj kaj inversigiloj (DC). STID-B plenumas normojn IEC/EN61008 kaj IEC/EN62423.

Ĉefaj Trajtoj

Taksita kurento: 40a, taŭga por pli grandaj aktualaj elektraj sistemoj.

Protekto de filtraĵoj: Kun alta sentiveco kaj precizeco, ĝi povas detekti la filtran kurenton kaj ekstermi la nutraĵon en tre mallonga tempo.

Sekureca agado: konformas al internaciaj normoj kiel IEC/EN61008.1 kaj GB16916.1, certigante la sekurecon kaj fidindecon de la produkto.

Amplekso de Apliko: Vaste uzata en industriaj, komercaj, altaj kaj civilaj konstruaĵoj por doni kompletan protekton por la elektra sistemo.

Principo de operacio

RCCB B Model Residual Futy Circuit Breaker baziĝas sur la nula sekvenca kurento -transformilo. Ĉiu kondukanta fazo trapasas nulan sekvencan kurentan transformilon, kies malĉefa flanko estas konektita al elektromagneta detento. Sub normalaj kondiĉoj, la vektora sumo de la fazaj fluoj tra la nula sekvenca kurento -transformilo estas nulo, do la fluo tra la transformilo estas nulo, la malĉefa elira tensio ankaŭ estas nulo, kaj la cirkvitfosilo ne funkcios. Tamen, post kiam la fuga kurento pliiĝas kaj pelas la malĉefan flankan elirejan tension por kreski ĝis certa nivelo, la elektromagneta liberigo aktivigas, pelante la operacian mekanismon agi kaj malkonekti la kontaktojn ligitajn al la nutrado, tiel realigante protekton de fugoj.

Elekto kaj instalado

Selektado: Kiam oni elektas RCCB, parametroj kiel la taksita tensio, taksita kurento, fuga ago -kurento kaj agotempo de la elektra sistemo devas esti pripensitaj. Ankaŭ necesas elekti taŭgan RCCB laŭ la speco de protekto bezonata (t.e. rekta kontakta protekto aŭ nerekta kontaktoprotekto).

Instalado: La RCCB devas esti instalita ĉe la envenanta fino de la elektra sistemo aŭ sur branĉa linio por certigi plenan protekton de la tuta elektra sistemo aŭ specifa branĉa linio. Dum instalado, koncernaj normoj kaj kodoj devas esti strikte observitaj por certigi taŭgan rilaton kaj fidindan funkciadon de la RCCB.
