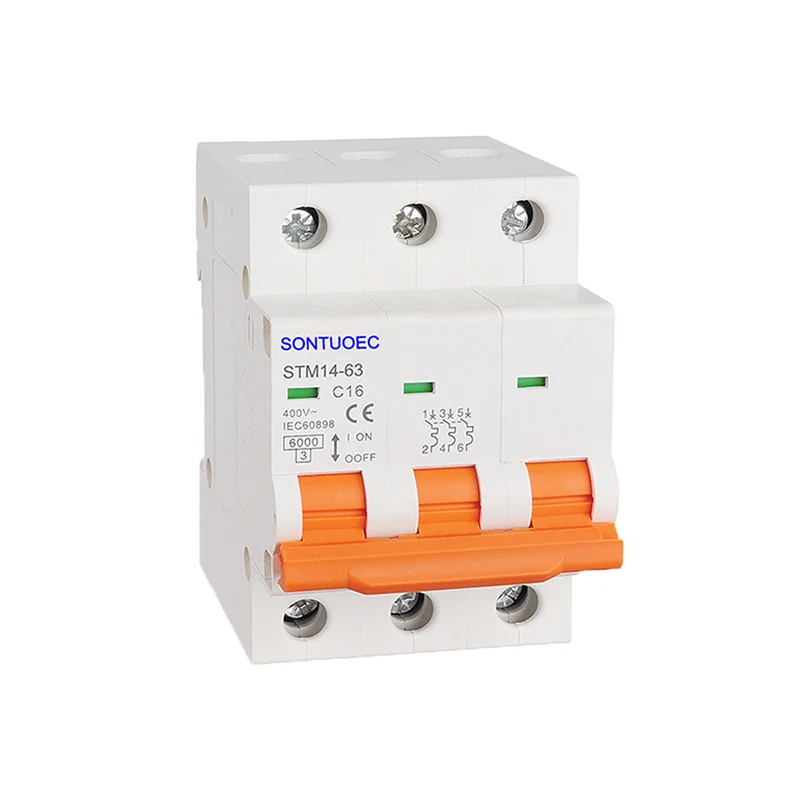

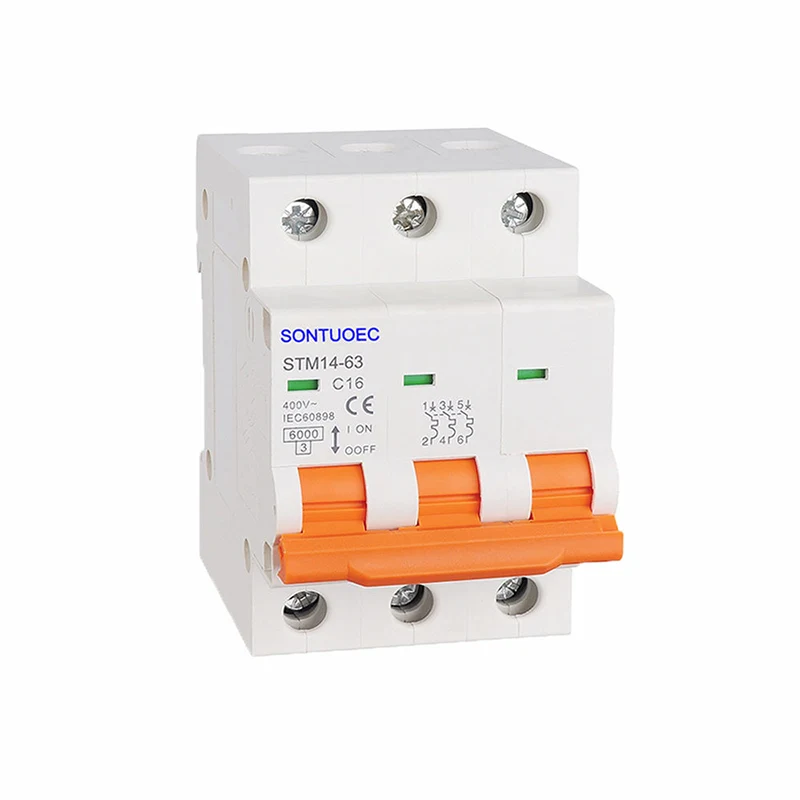

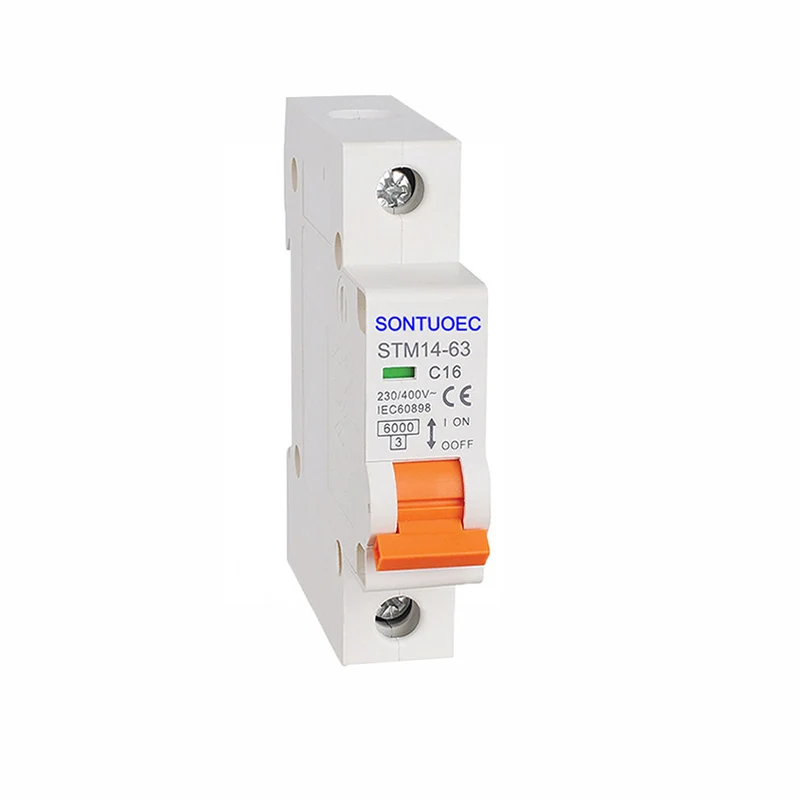

La Mini MCB -miniatura cirkvito estas aŭtomate funkciigita elektra ŝaltilo desegnita por protekti elektrajn cirkvitojn kontraŭ damaĝo kaŭzita de superŝarĝoj aŭ mallongaj cirkvitoj. Ĝi kapablas ŝalti, porti kaj rompi kurenton en normalaj cirkvitaj kondiĉoj, same kiel ŝalti, porti por certa tempodaŭro kaj rompi kurenton sub specifitaj eksternormaj cirkvitaj kondiĉoj.
Modelo |
STM14-63 |
Normo |
IEC60898-1 |
Poluso |
1p, 2p, 3p, 4p |
Tripping Curve |
B, C, D |
Taksita mallongcirkvita kapacito (ICN) |
3Ka, 4.5KA, 6KA |
Taksita kurento (en) |
1,2,4,610,16,20,25,32,40,50,63a |
Taksita tensio (un) |
AC230 (240)/400 (415) V |
Magnetaj ĵetoj |
B kurbo: inter 3in kaj 5 en C kurbo: inter 5in kaj 10in D kurbo: inter 10in kaj 14in |
Elektromekanika eltenemo |
Pli ol 6000 cikloj |
Malgranda grandeco: Mini MCB -miniatura cirkvitfrapilo estas karakterizita per malgranda grandeco kaj malpeza pezo, kiu estas facile instali kaj uzi.
Fidinda operacio: Ĝia interna strukturo kaj materialoj estas bone desegnitaj por certigi, ke la nutrado estas fortranĉita rapide kiam estas superŝarĝo aŭ fuŝkontakto en la cirkvito por protekti elektran ekipaĵon kaj personan sekurecon.
Vaste uzata: Ĝi estas vaste uzata en loĝaj, komercaj konstruaĵoj kaj industriaj instalaĵoj kiel la plej ofte uzata fina protekta aparato en konstruado de elektraj terminalaj distribuaj aparatoj.
La mini MCB funkcias laŭ la principo de fuŝkontakto kaj superŝarĝa protekto per monitorado de la fluo. Kiam faŭlta faŭlto okazas en cirkvito, la MCB tuj malkonektos la cirkviton por malebligi troan kurenton kaŭzi fajron kaj aliajn sekurecajn incidentojn. Kiam estas superŝarĝo en la cirkvito, la MCB prokrastos malkonekti la cirkviton dum certa tempo por protekti elektrajn ekipaĵojn kontraŭ damaĝo. Krome, iuj mini MCBoj havas tro-tensian protektan funkcion, kiu fortranĉas la cirkviton kiam la tensio estas nenormala (tro alta) por eviti damaĝon al elektra ekipaĵo.
Mini MCBoj estas haveblaj en diversaj specoj por plenumi la bezonojn de malsamaj elektraj sistemoj. Oftaj tipoj inkluzivas:
Normo: Tipe uzata en loĝaj kaj komercaj konstruaĵoj kun parametroj kiel taksita aktuala gamo, taksita tensio, mallongcirkvita malkonekti kapaciton kaj nombron da poloj.
Izolita: Povas tute izoli la fonton de energio kaj ŝarĝi por sekura bontenado de elektraj sistemoj.
Segmentita cirkvito -tipo: Ene de la taksita kurento, la malkonekta funkcio de la MCB povas esti ŝanĝita por konservi la energian staton de parto de la cirkvito.
Residua kurento: Ankaŭ konataj kiel fuŝaj protektaj ŝaltiloj, ili kapablas detekti filtrajn faŭltojn en cirkvitoj kaj aŭtomate fortranĉi la elektroprovizon.
Superŝarĝa protekto -tipo: Kapabla detekti troan kurenton kaj ekstermi potencon por protekti elektrajn ekipaĵojn kaj dratojn.
Multfunkcia tipo: integras diversajn funkciojn, kiel superŝarĝa protekto, mallongcirkvitprotekto kaj filtrado.
Kontrola tipo: Permesas al la telefonisto permane malfermi aŭ fermi la cirkviton por elektra ekipaĵa kontrolo.
Kiam oni elektas mini MCB -ojn, faktoroj kiel taksita tensio, taksita kurento, rompanta kapablo, funkciaj trajtoj kaj mediaj kondiĉoj bezonas konsideri. Ankaŭ necesas elekti la taŭgan tipon de MCB laŭ la specifa cirkvito kaj ŝarĝaj postuloj.
