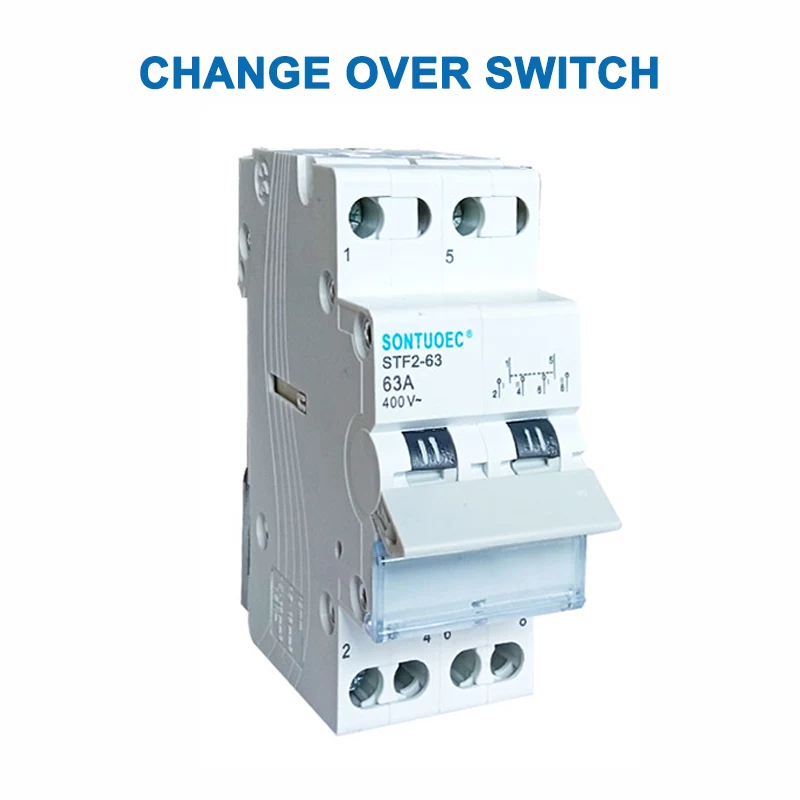

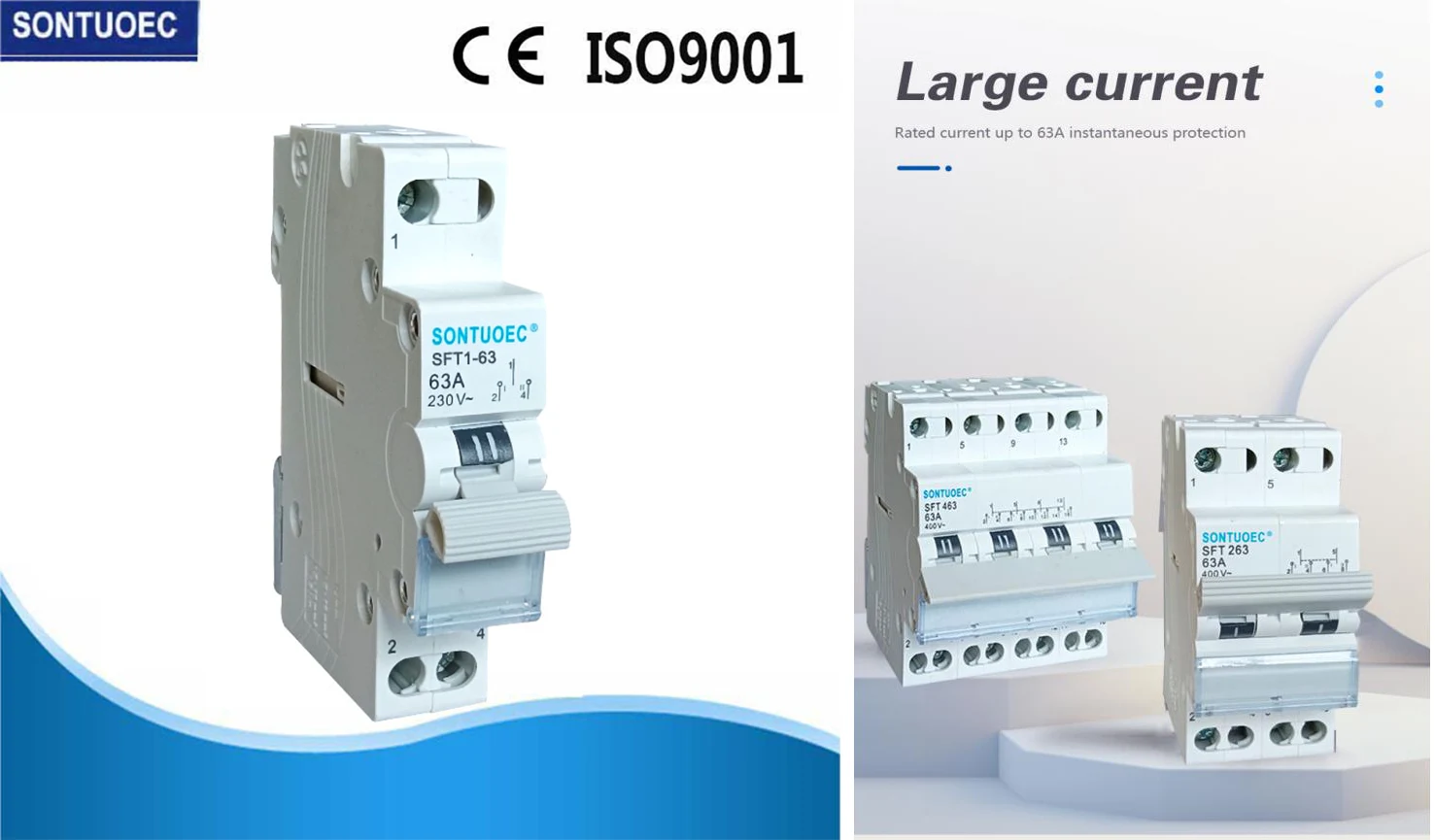

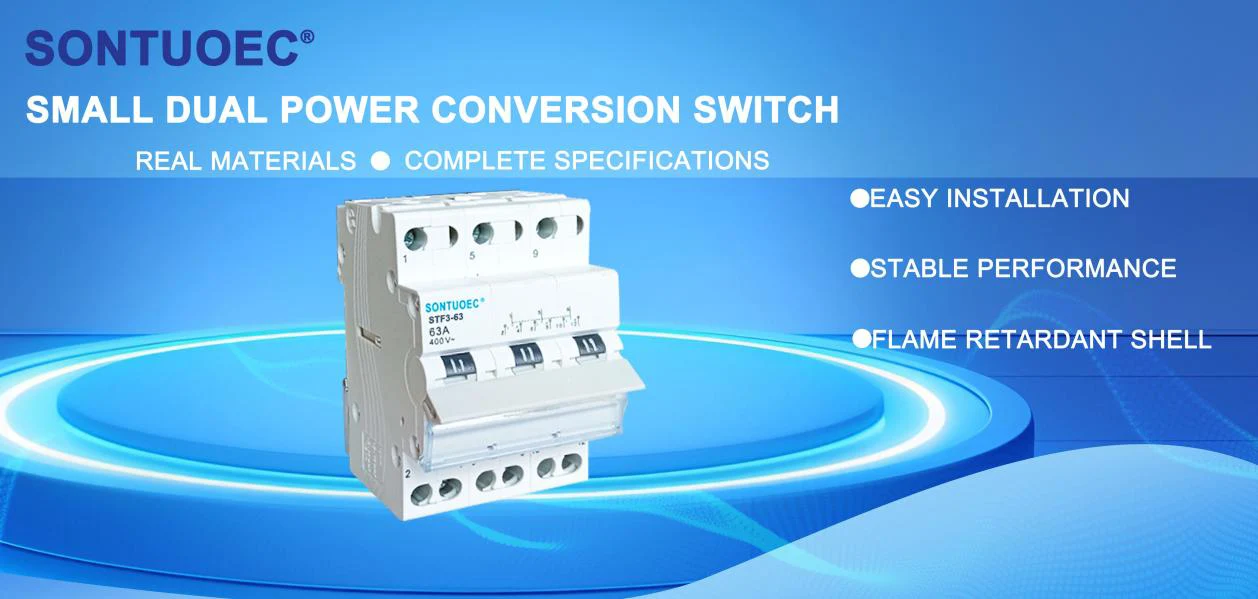

Manlibra ŝanĝo super ŝaltilo estas ŝaltilo kun du aŭ pli da pozicioj, kiuj povas esti operaciitaj permane por ŝanĝi la ligan staton de cirkvito. Ĝi estas ofte uzata en aplikoj, kie oni devas elekti malsamajn cirkvitajn vojojn, kiel ekzemple rezerva potenco -ŝaltado, ekipaĵo de ekipaĵo kaj halto, ktp.
Ero |
SFT2-63 |
Taksita laboranta fluo |
16,20,25,32,40,63a |
Poluso |
1p, 2p, 3p, 4p |
Taksita laboranta tensio |
230/ 400V |
Kontrolanta tensio |
AC230V/380V |
Taksita izola tensio |
AC690V |
Translokiga tempo |
≤2s |
Ofteco |
50/60hz |
Operacia Modelo |
Manlibro (i-o-ii) |
ATS -nivelo |
CE |
Mekanika Vivo |
10000 fojojn |
Elektra Vivo |
5000 fojojn |
Principo de operacio
La funkcia principo de mana renversa ŝaltilo estas relative simpla. Ĝi enhavas unu aŭ plurajn arojn de kontaktoj konektitaj al malsamaj cirkvitoj en malsamaj pozicioj. Kiam la tenilo aŭ kapeto estas operaciitaj, la kontaktoj moviĝas kun ĝi, tiel ŝanĝante la staton de la cirkvito.
Manlibraj renversaj ŝaltiloj haveblas en diversaj specoj kaj agordoj, jenaj estas oftaj:
Ununuraj polaj, unu-ĵetaj (SPST) ŝaltiloj: Havu nur unu kontakton por konekti aŭ malkonekti cirkviton.
Unu-polaj, duoble-ĵetaj (SPDT) ŝaltiloj: Havu unu komunan kontakton kaj du laŭvolajn kontaktojn, kiuj povas esti ŝanĝitaj permane al du malsamaj cirkvitoj.
Duoble-polaj, duoble-ĵetaj (DPDT) ŝaltiloj: Havu du sendependajn unu-polajn, duoble-ĵetajn ŝaltilojn, kiuj povas ŝanĝi du cirkvitojn samtempe.
Krome, manaj renversaj ŝaltiloj povas esti kategoriigitaj laŭ parametroj kiel instala metodo, taksita kurento kaj taksita tensio.
Manlibraj inversigaj ŝaltiloj estas vaste uzataj en diversaj situacioj, kie necesas mana cirkvitŝaltilo, kiel:
Standby Power Switching: En potencaj sistemoj, kiam la ĉefa nutrado malsukcesas, la mana renversa ŝaltilo povas esti uzata por ŝanĝi la atendovicon por certigi la kontinuan funkciadon de la ekipaĵo.
Ekipaĵa Komenco kaj Ĉesiga Kontrolo: En industriaj aŭtomataj kontrolsistemoj, manaj renversaj ŝaltiloj estas ofte uzataj por ekipaĵo kaj ĉesigo de kontrolo.
Cirkvittestado kaj elpurigado: Dum cirkvittestado kaj elpurigado, manaj inversigaj ŝaltiloj povas esti uzataj por elekti malsamajn cirkvitajn vojojn por testado kaj analizo.
