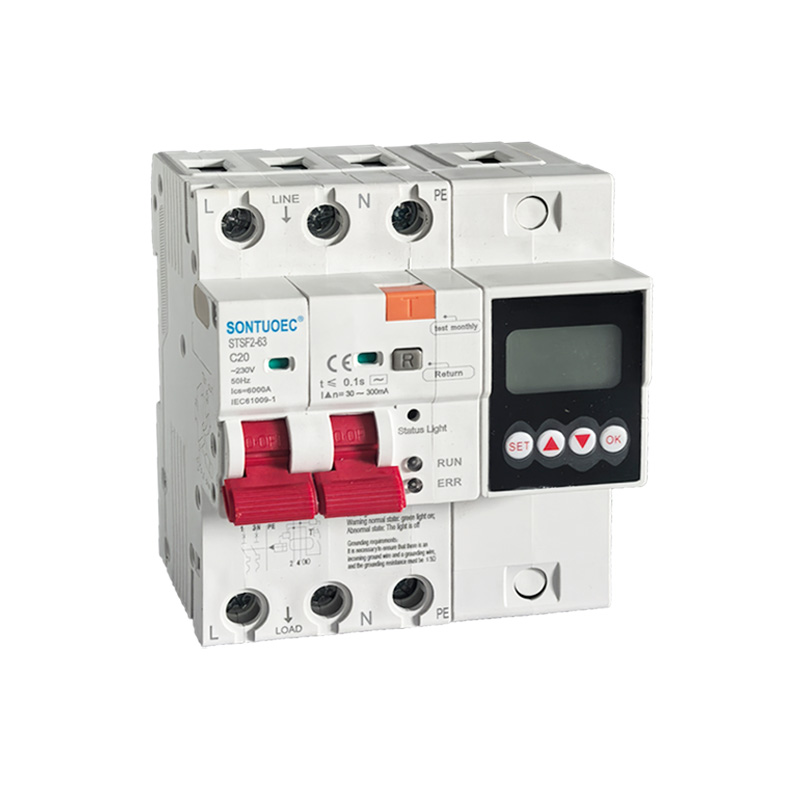

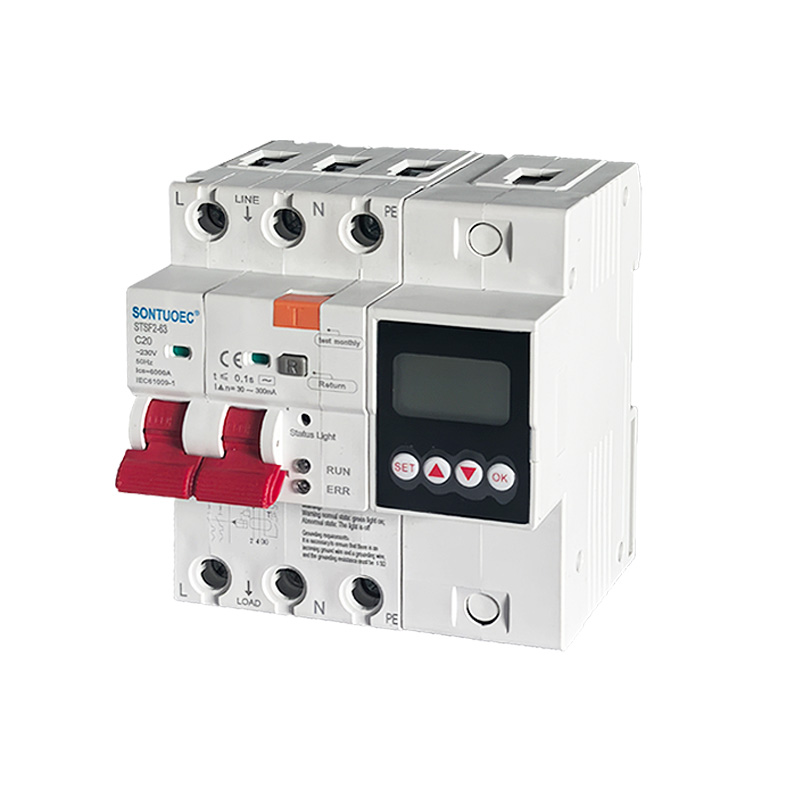

Inteligenta mergo kontraŭ elektra ŝoko elflua protektanto 220V aera cirkvito-rompilo

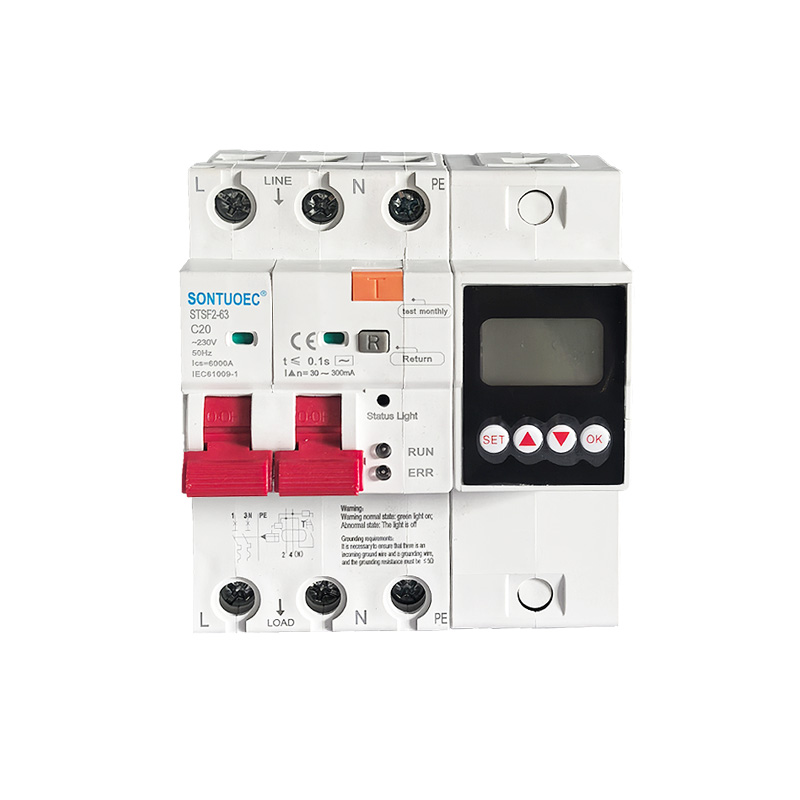

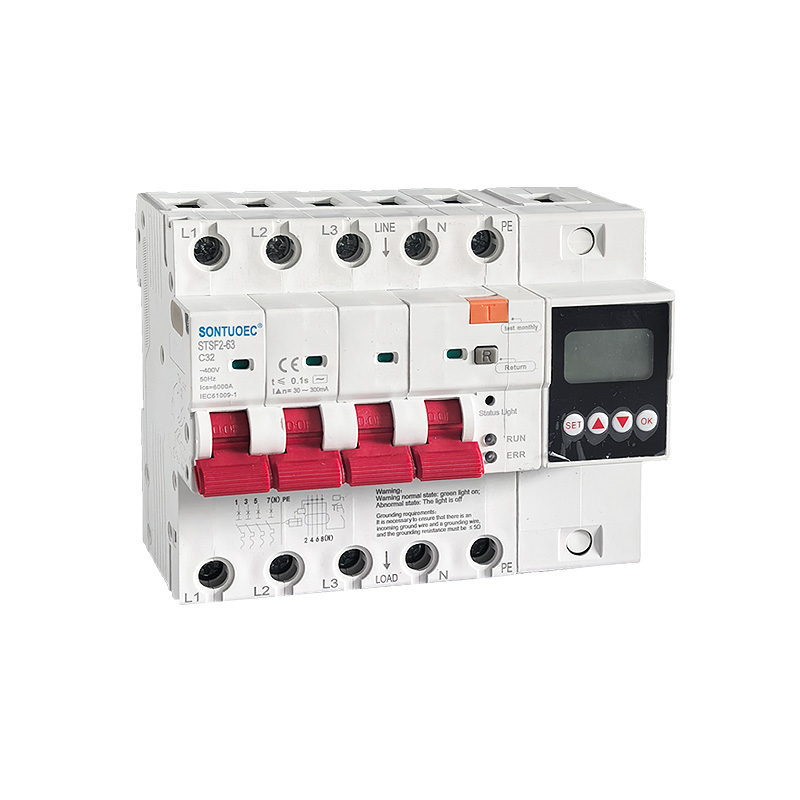

STSF2-63/100 100A 2p 4p Multfunkcia RCBO taŭgas por AC 50/60Hz, taksita en cirkvito kun tensio de 230V-400V kaj taksita kurento de 100A, kiam persono estas elektrokutita aŭ la elektra reto fuŝas. Kiam la elfluo, trotensio kaj subtensio atingas la fiksitajn valorojn, la postrestanta kurentrompilo povas rapide funkcii en tre mallonga tempodaŭro rapide fortranĉi la nutradon. Kiam la monitora temperaturo de la postrestanta kurentrompilo atingas la fiksitan valoron, la monitora grunda drato ne estas konektita. Konektita, la produkto elsendas alarmsonon por protekti la sekurecon de dungitaro kaj elektra ekipaĵo, kaj povas eviti Malhelpu damaĝon al ekipaĵo kaŭzita de trotensio en la elektra reto. Havas troŝarĝon, kurtcirkviton, elfluon, trotenson Protektajn funkciojn de subtensio kaj trotemperaturo ankaŭ povas esti uzataj por intermite ŝalti kaj malŝalti elektrajn aparatojn en normalaj cirkonstancoj. Lumaj cirkvitoj, precipe taŭgaj por industriaj kaj komercaj lumigaj distribusistemoj. La produkto havas malgrandan volumon, kompaktan strukturon kaj pli bonan kostefikecon ol aliaj similaj produktoj. Ĝi havas belan aspekton, Alta rompkapablo faras ĝin bona elekto por hejma potenco-distribuo. Ĉi tiu produkto konformas al la normoj GB/T 16917.1 kaj IEC 61009-1 kaj akiris CE-atestilon.

Modelo:STFS2-63

Sendu Demandon

Priskribo de la produkto

specifoj:

Elektra trajtoj	Normo	Unuo	IEC/EN 61009-1
	Reĝimo		Elektronika tipo
	Tipo (ondformo de la terfuĝo sentita)		AC
	Termo-magneta liberiga karakterizaĵo		B,C,D
	Taksita kurento ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Alĝustigebla
	poloj	P	1P+N, 3P+N
	Taksita tensio Ue	V	AC 230, 400 (Alĝustigebla)
	Taksita sentemo I△n	A	30-300mA (30,100,300mA) Alĝustigebla
	Taksita postrestanta kreado kaj rompkapablo l△m	A	500
	Taksita kurta cirkvito kapablo Icn	A	6000
	Paŭzotempo sub mi△n	S	≤0,1
	Taksita ofteco	Hz	50/60
	Taksita impulsrezista tensio (1.2/50)Uimp	V	4000
	Dielektra testtensio ĉe ind.Freq por 1min	kV	2
	Izola tensio Ui	V	250
	Grado de poluado		2
Other	Super/sub tensio protekto;	kaj	Protekto pri Temperaturo ; Fajro-alvarma kaj aliaj
Mekanikaj trajtoj	Elektra vivo		4000
	Mekanika vivo		10000
	Malsukcesa aktuala Indikilo		JES
	Protekta grado		IP20
	Ĉirkaŭa temperaturo	ºC	-5~+40(Speciala aplikaĵo bonvolu raporti al
	(kun ĉiutaga mezumo≤35ºC)	ºC	temperaturkompensa korekto)
	Stoka temperaturo	ºC	-25~+70
Instalado	Tipo de konekto de terminalo		Kablo/Pin-tipa busbar/U-speca busbar

	Fina grandeco supro/malsupro por kablo	mm2	25
	Fina grandeco supro/malsupro por kablo	AWG	18-5
	Fina grandeco supro/malsupro por busbar	mm2	25
	Fina grandeco supro/malsupro por busbar	AWG	18-3
	Muntado		Sur DIN-relo EN 60715 (35mm) per rapida klipo aparato
	Konekto		De supre

Ĉirkaŭa ERA TEMPERATURO:

1.La ĉirkaŭaera temperaturo ne devas esti pli malalta ol -5 1C, ne pli alta ol +40 C, kaj la ĉiutaga averaĝa valoro ne superu +35 C.

2. Alteco: La alteco de la instalejo ne devas superi 2000m.

3.Atmosferaj kondiĉoj

La aero estas pura, kaj je maksimuma temperaturo de +40 'C, la relativa humideco de la aero ne estas alta Pli ol 50%. Pli alta relativa humideco estas permesita ĉe pli malaltaj temperaturoj, kiel je +20 C,

La relativa humideco ne devus superi 90%. Pro foja modera kondensado kaŭzita de temperaturŝanĝoj, oni devas atenti preni taŭgajn rimedojn.

4. Instala Kategorio Instalaj kategorioj estas lI kaj III

Kurento kaj Nombro de Poloj

100A: Ĉi tio indikas, ke la RCBO estas taksita je 100 amperoj. La nuna takso estas la maksimuma valoro de kurento, kiun la ŝaltilo povas porti senĉese sen kaŭzi trovarmiĝon aŭ damaĝon.

2p, 4p: La "p" ĉi tie signifas la nombron da polusoj, t.e. la nombro da cirkvitofazoj al kiuj la ŝaltilo povas esti konektita. 2p signifas ke la ŝaltilo povas esti ligita al du cirkvitfazoj (kutime Fajro kaj Nulo), dum 4p signifas ke ĝi povas esti ligita al kvar cirkvitfazoj (kutime trifaza Fajro kaj Nulo).

Multfunkcia

Multfunkcia indikas, ke ĉi tiu 100A 2p 4p Multfunkcia RCBO estas ekipita per diversaj protektaj funkcioj. Krom baza superŝarĝo kaj fuŝkontakta protekto, ĝi ankaŭ povas provizi fuĝan protekton, subtensian protekton, trotensian protekton ktp. temperaturo protekto，Akva enira alarmo，Alĝustigebla kurento kaj tensio。Ĉi tiuj protektoj permesas al la RCBO provizi pli ampleksan protekton por cirkvitoj kaj ekipaĵoj.

Averto!

Averto normala stato: verda lumo ŝaltita;

Nenormala stato: La lumo estas malŝaltita

Terkondiĉoj:

Necesas certigi, ke ekzistas envenanta grunda drato kaj terkadrato, kaj la terrezisto devas esti s 5Q!

Aplika Scenaro

Ĉar RCBO havas diversajn protektajn funkciojn, ĝi ofte estas uzata en cirkvitoj kiuj postulas personan sekurecon, kiel elektraj cirkvitoj por lumigado, malforta potenco kaj elektraj aparatoj en hejmoj kaj publikaj lokoj. Ĉi tiuj lokoj ofte estas karakterizitaj de akvo kaj humideco, kiuj povas facile kaŭzi elfluajn akcidentojn. Krome, RCBO ankaŭ povas esti uzata en industriaj elektraj sistemoj, kie homa sekureco estas antaŭkondiĉo, kiel periferiaj lumkontrolaj cirkvitoj, radarsistemoj kaj geologiaj esplorinstrumentoj.
