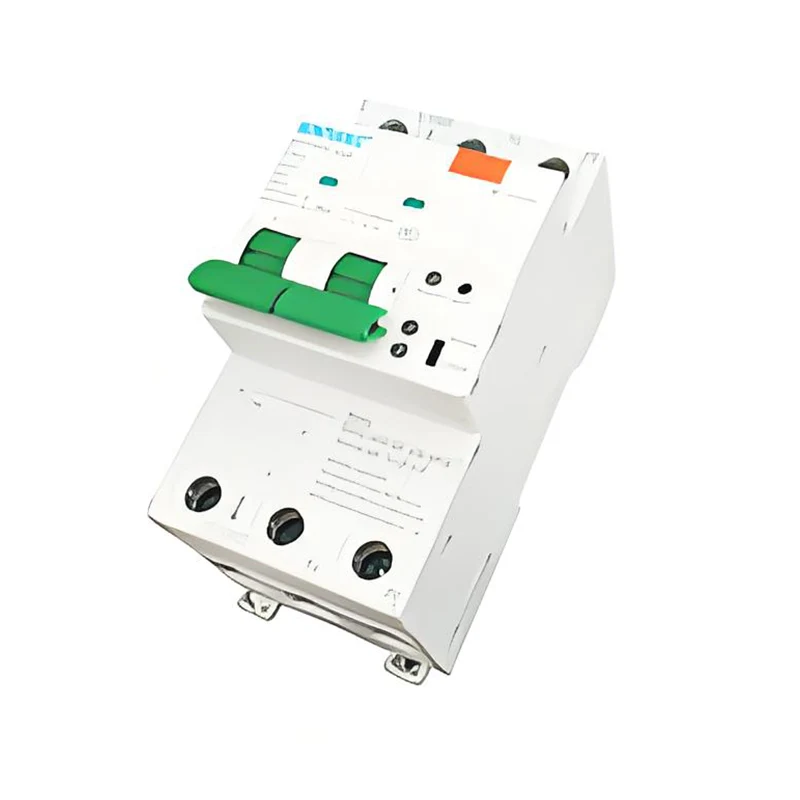

La enmiksa alarmo RCBO estas cirkvitfunkciigilo kun akvorezista agado, kiu ne nur detektas kaj fortranĉas postrestan kurenton pro homa elektra ŝoko aŭ ekipaĵo de ekipaĵo, sed ankaŭ provizas superŝarĝon kaj mallongan cirkvitan protekton. Desegnita por uzi en malsekaj aŭ subĉielaj medioj, ĉi tiu cirkvitfunkciigilo efike malhelpas cirkvitajn misfunkciadojn aŭ sekurecajn incidentojn kaŭzitajn de akvo -entrudiĝo.
Normo: | IEC 61009-1 |
Modelo Ne. | STFS1-100 |
Arko-estingiĝanta rimedo | Aero |
Strukturo | ELCB |
Tajpu | Cirkvito Rompilo |
Atesto | ISO9001-2000, Ĉi tio |
en | 16,20,25,32,40; 63,80,100 |
Poluso | 2p: 1p+n+PE; 4p: 3p+N+PE |
Transporta Pako | Interna Skatolo/Kartono |
Varmarko | Esoueec, Wzstec, eUune, imdec |
HS -Kodo | 8536200000 |
Rapido | Altrapida Cirkvitfrapilo |
Instalado | Riparita |

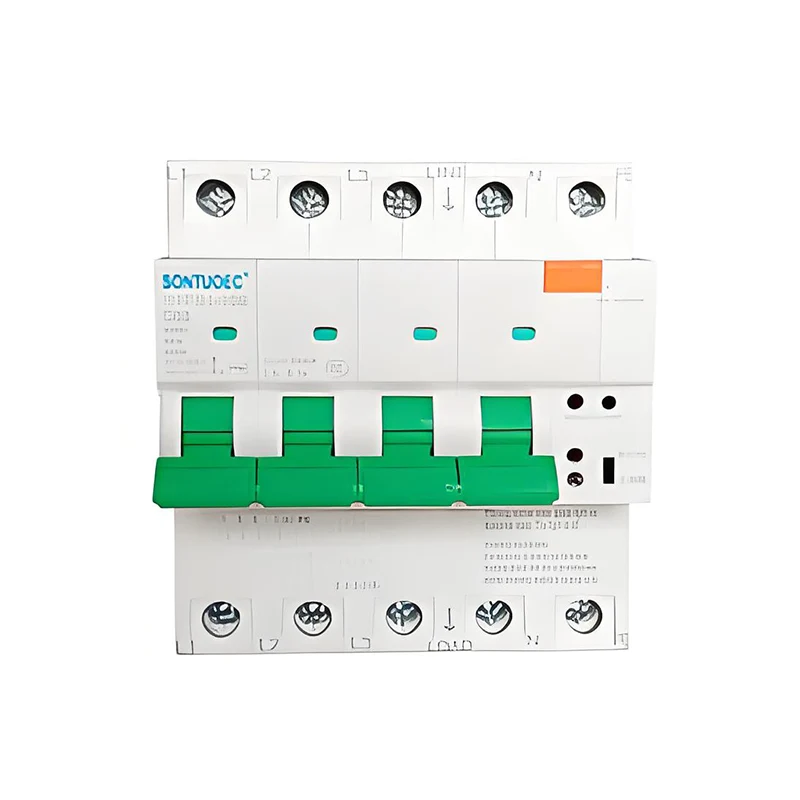

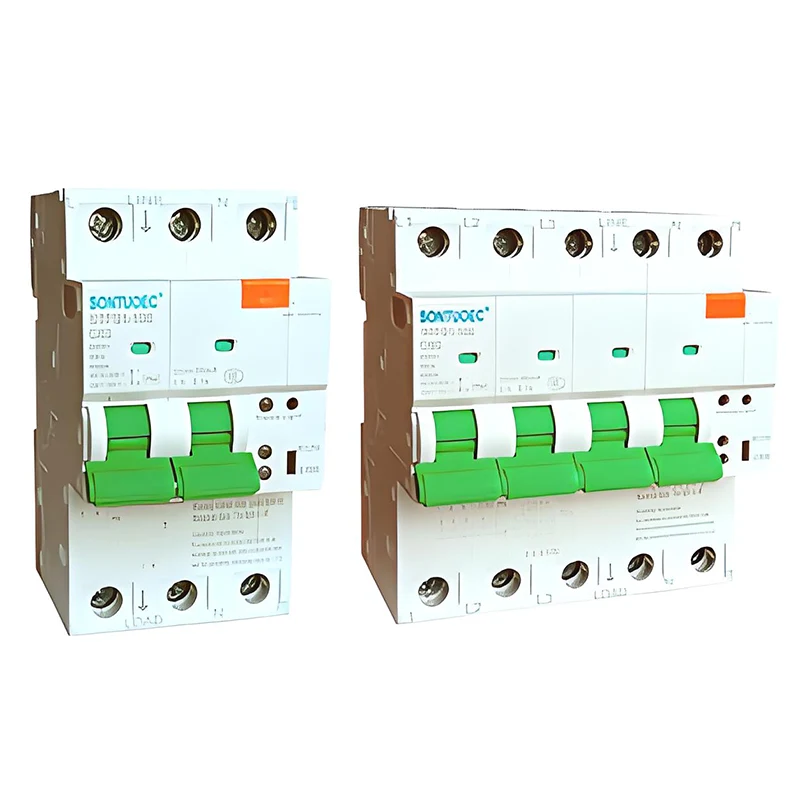

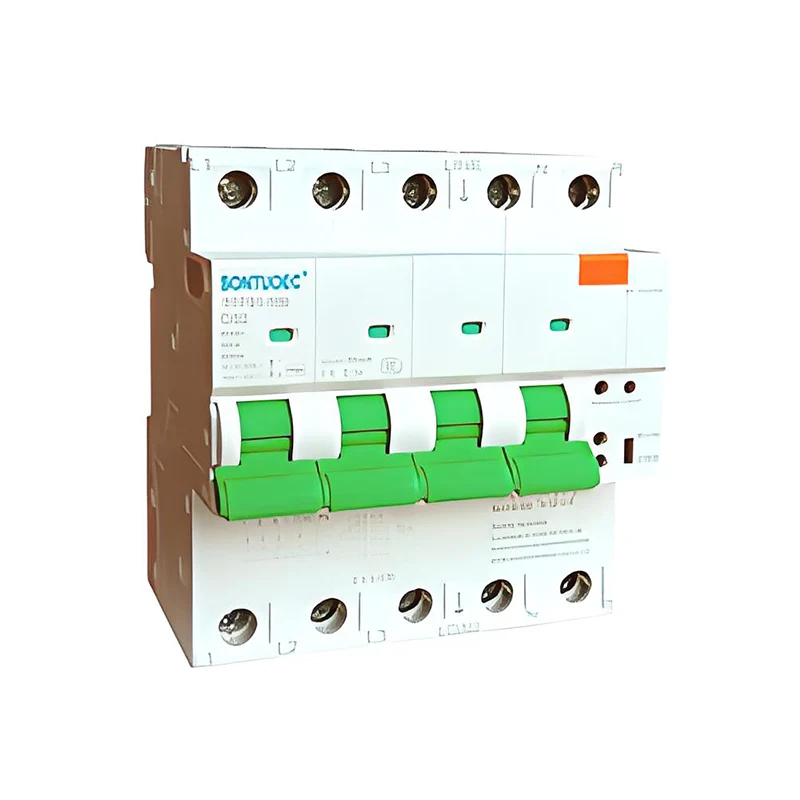

Numero de Poloj | 2p 4p |
Funkcio | Konvencia
Cirkvitfrapilo, Protekto de fiasko de cirkvit-rompilo, Superkurenta protekto; Akva enira alarmo. |
Normo | IEC61009.1, GB16917.1 |
UE | 230/400V |
Taksita sentiveco | 30.100.300mA |
Specifo | 100pcs/CTNS |
Origino | Wenzhou Zhejiang |
Produktadkapacito | 2000 pecoj/semajno |
Akvorezista: La enmiksa alarma RCBO -loĝejo estas farita el akvorezista materialo aŭ speciale traktata por certigi bonan izoladon kaj protektan takson eĉ en malsekaj aŭ subĉielaj medioj. Oftaj akvorezistaj rangigoj kiel IP66 indikas, ke la aparato estas tute protektita kontraŭ eniro de polvo kaj povas rezisti fortan ŝprucaĵon de akvo sen esti tuŝita.
Residua kurento -protekto: Kiam la postrestanta kurento en la cirkvito atingas antaŭdifinitan valoron, la RCBO povas rapide ekstermi la cirkviton por malebligi elektran ŝokon kaj elektrajn fajrojn. Ĉi tiu ĉefaĵo estas esenca por protekti personan sekurecon kaj ekipaĵon.
Protekto de superŝarĝo: Kiam la kurento en la cirkvito superas la taksitan kurenton de la cirkvitfunkciigilo, la RCBO povas aŭtomate ekstermi la cirkviton por eviti cirkvitajn damaĝojn aŭ fajro -akcidentojn kaŭzitajn de superŝarĝo.
Mallongcirkvita protekto: Kiam fuŝkontakto okazas en la cirkvito, RCBO povas agi rapide por ekstermi la mallongan cirkvitan kurenton kaj protekti la sekurecon de la cirkvito kaj ekipaĵo.
La RCBO havas la funkcion de fuga protekto/akvo -enira alarmo/superŝarĝa protekto/fuŝkontakta protekta funkcio.
La funkcia referenca temperaturo de RCBO estas 30ºC, kiam la ĉirkaŭa temperaturo ŝanĝiĝas, ĝia agorda valoro devas esti korektita. Se multoblaj RCBO -oj estas instalitaj en fermita skatolo kaj la temperaturo ene de la skatolo altiĝas, la taksita kurento devas esti multobligita per la
deranta faktoro de 0,8.
La "N" linio sur la RCBO devas esti konektita al la neŭtrala linio por fari la elektronikan cirkviton funkcii normale kaj ludi proteran rolon.
Ĝi ne rajtas uzi la metodon por mallongigi la fazlinion al la neŭtrala linio aŭ la fazlinion al la fazo-linio por efektivigi la teston pri fuŝkontakta protekta kapablo sur la RCBO.
a) La taksita laboranta tensio de RCBO ≥ la taksita tensio de la linio.
b) La taksita kurento de RCBO estas 1.1-1.25 fojojn la ŝarĝa kurento kalkulita de la linio.
c) La taksita fuŝcirkvita rompanta kapacito de RCBO ≥ la maksimuma fuŝkontakto
kurento, kiu povas aperi en la linio.
d) RCBO tuja liberiga agordo ≤ ≤ 0.8 fojojn la fino de la linio-fazo-al-grunda aŭ fazo-al-fazo-fuŝkontakta kurento.
e) Unu-fazo taksita kurento de elektraj hejtiloj, fridujoj kaj inkandeskaj LA-MPS ĉe donita tensio kaj potenco en = p/u; Tri-fazo taksita kurento en = P/1.732U.RCBO Residual kurento estas ĝenerale elektita kiel 30mA, kiu estas uzata kiel persona kontakta protekto.
Por instali kaj uzi la produkton, bonvolu legi la manlibron pri retenado.
