Hejma AC -Kontaktilo
  • Hejma AC -KontaktiloHejma AC -Kontaktilo
  • Hejma AC -KontaktiloHejma AC -Kontaktilo
  • Hejma AC -KontaktiloHejma AC -Kontaktilo
  • Hejma AC -KontaktiloHejma AC -Kontaktilo
  • Hejma AC -KontaktiloHejma AC -Kontaktilo

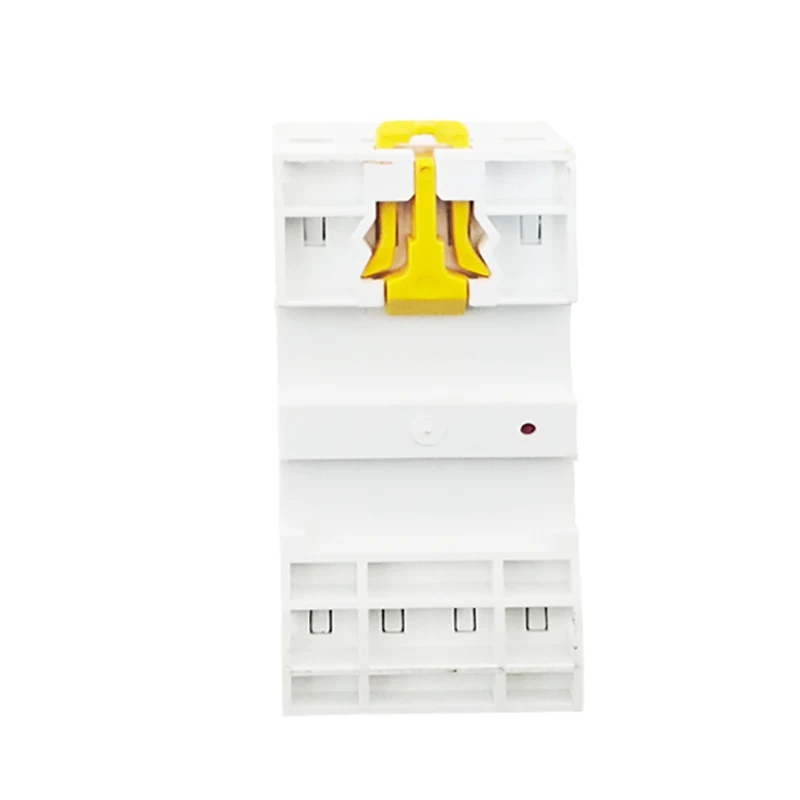

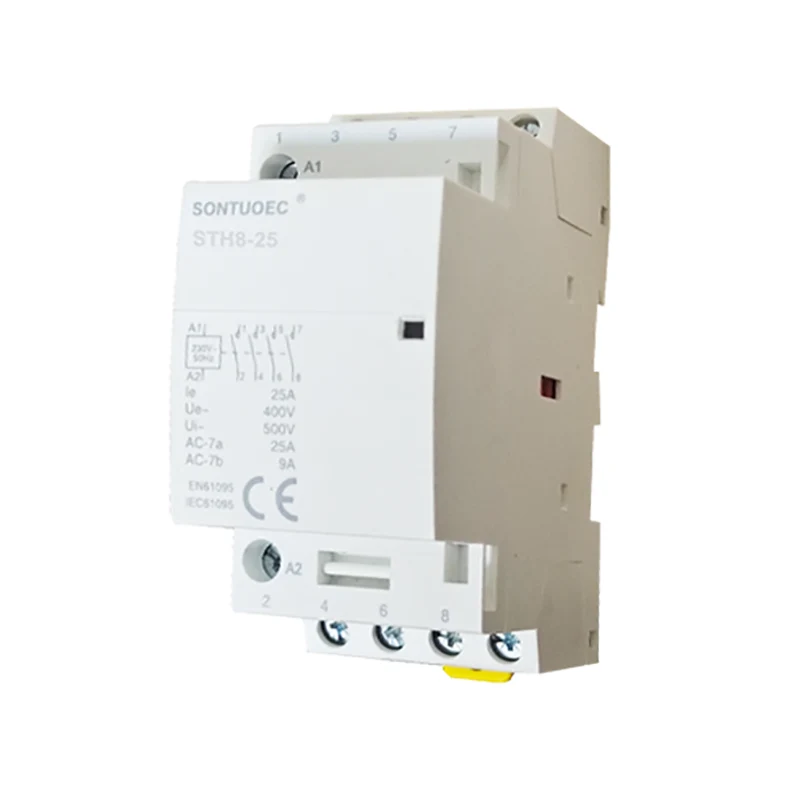

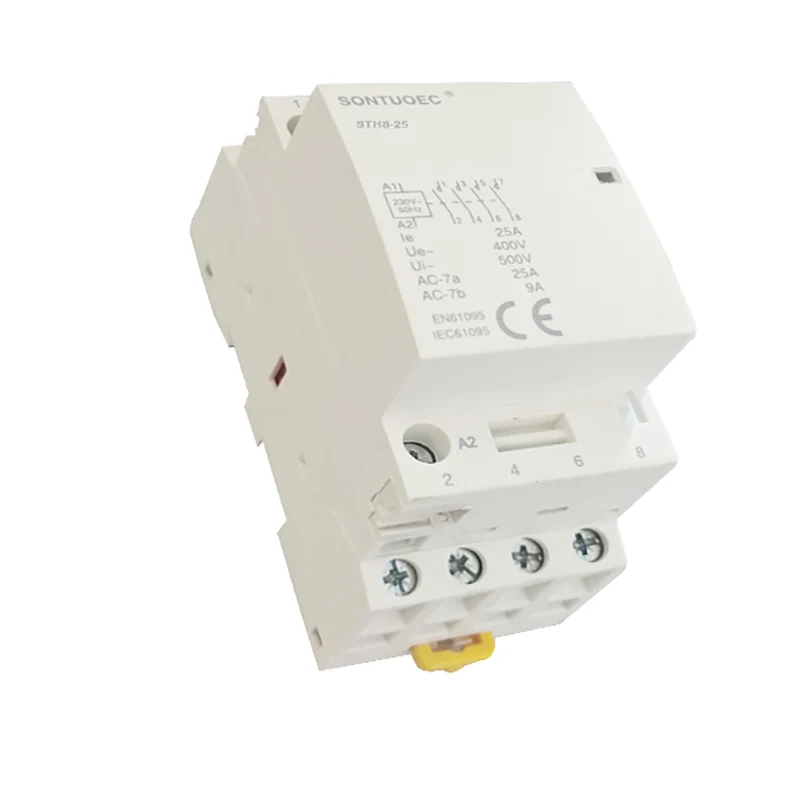

Hejma AC -Kontaktilo

La STH8-100-seriaj hejmaj AC-kontaktiloj estas ĉefe desegnitaj por AC 50Hz (aŭ 60Hz), kun taksita operacia tensio ĝis 400V. Ili havas taksitan funkciantan kurenton de ĝis 100A sub AC-7A-uzokategorio kaj ĝis 40A sub AC-7B-uzokatego. Ĉi tiuj kontaktiloj estas uzataj por regi malaltajn aŭ iomete induktajn ŝarĝojn en loĝaj kaj similaj aplikoj, same kiel por kontroli hejmajn motorajn ŝarĝojn. La produkto estas plejparte aplikata en hejmoj, hoteloj, apartamentoj, oficejaj konstruaĵoj, publikaj konstruaĵoj, butikcentroj, sportejoj, ktp., Por atingi aŭtomatajn kontrolajn funkciojn. Normoj Plenumo: IEC61095, GB/T17885.

Modelo:STH8-25

Sendu Demandon

Priskribo de la produkto
Tajpu Kontaktilo
Takso a 16 20 25 32 40 63 100
Aidoso Jes
BCTSindiko Helpa Jes
BACTC
Kontrolu Helpan
Flava
Klipoj
Jes


Tajpu Larĝo en 9mm
Moduloj
1p Taksado (LN)
AC-7A
 Taksado (LN)
AC-7A
Kontrolo tensio
(VAC) (50Hz)

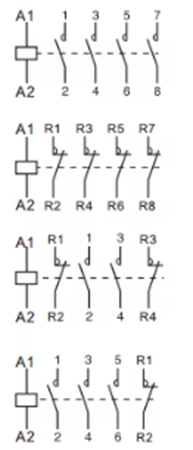

Kontakto
16a 6a 24 1no 2
20a 7a 110 1NC
25a 9a 230
2p
16a 6a 24 2no 2
20a 7a 110 1NO+1NC
25a 9a 230 2NC
32a 12a 24 2no 4
40a 18a 110 1NO+1NC
63a 25a 230 2NC
100a _ 24 6
110 2no
230
3p
16a 6a 24 3no 4
20a 7a 110 3NC
25a 9a 230
32a 12a 24 3no 6
40a 18a 110 3NC
63a 25a 230
4p
16a 6a 24 4NO 4
20a 7a 110 4NC
25a 9a 230 2NO+2NC
3no+1NC
32a 12a 24 4NO 6
40a 18a 110 4NC
63a 25a 230 2NO+2NC
3no+1NC
100a _ 24 4NO 12
110
230


Ĉefa Strukturo

Hejma AC -kontaktisto kutime konsistas el la jenaj partoj:


Kontakta Sistemo: inkluzive de ĉefaj kontaktoj kaj helpaj kontaktoj. La ĉefa kontakto estas uzata por ŝalti kaj rompi la ĉefan cirkviton, kiu kutime havas pli grandan taksitan kurenton; La helpa kontakto estas uzata por ŝalti kaj rompi la kontrolcirkviton, kiu havas pli malgrandan taksitan kurenton.


Elektromagneta sistemo: ĝi konsistas el fera kerno, armaturo kaj bobeno. Kiam la bobeno energias, la kerno generas magnetan kampon, kiu allogas la armaturon kaj fermas la kontaktojn; Kiam la bobeno estas senenergigita, la magneta kampo malaperas, la armaturo estas liberigita kaj la kontaktoj rompiĝas.


ARC -estingila aparato: uzata por estingi la arkon kiam la kontaktoj estas malkonektitaj, malebligante la arkon kaŭzi damaĝon al la kontaktoj.


Ŝelo kaj Akcesoraĵoj: La ŝelo estas uzata por protekti la internajn komponentojn kontraŭ la influo de la ekstera medio; La akcesoraĵoj inkluzivas muntajn krampojn, fina staciojn, ktp, kiuj estas uzataj por realigi la instaladon kaj kabligon de la kontaktilo.


Principo de operacio

La funkcia principo de hejmaj AC -kontaktiloj baziĝas sur la principo de elektromagneta indukto. Kiam la bobeno energias, la fera kerno generas magnetan kampon, kiu allogas la armaturon kaj fermas la kontaktojn; Kiam la bobeno estas senenergigita, la magneta kampo malaperas, la armaturo estas liberigita kaj la kontaktoj estas malkonektitaj. Kontrolante la energion kaj senenergion de la bobeno, fora kontrolo kaj protekto de hejmaj cirkvitoj povas esti realigitaj.


Teknikaj parametroj

La ĉefaj teknikaj parametroj de hejmaj AC -kontaktiloj inkluzivas taksitan tension, taksitan kurenton, taksitan frekvencon, konektan kaj rompantan kapablon kaj tiel plu. La elekto de ĉi tiuj parametroj devas esti determinita laŭ la reala situacio de la hejma cirkvito por certigi la normalan funkciadon kaj sekuran uzon de la kontaktilo.


Taksita tensio: rilatas al la tensia nivelo kiam la kontaktoro funkcias kutime.

Taksita kurento: rilatas al la maksimuma kurento, kiun la kontaktilo povas rezisti dum longa tempo sub la taksita tensio.

Taksita frekvenco: La ofteco de la nutrado kiam la kontaktoro funkcias kutime.

Konekti kaj rompi kapablon: la maksimuma kurento, kiun la kontaktilo povas fidinde konekti kaj rompiĝi sub la specifitaj kondiĉoj.


Household AC ContactorHousehold AC Contactor



Varmaj Etikedoj: Hejma AC -Kontaktilo
