Elektra cirkvitfrapilo estas ŝaltila aparato kapabla porti kaj rompi kurenton sub normalaj aŭ eksternormaj cirkvitaj kondiĉoj. Ĝia ĉefa funkcio estas protekti la cirkviton kontraŭ damaĝo kaŭzita de superŝarĝoj, mallongaj cirkvitoj kaj aliaj eksternormaj kondiĉoj por certigi la sekuran kaj stabilan funkciadon de la potenca sistemo. Kiam superŝarĝo, fuŝkontakto kaj aliaj faŭltoj okazas en la cirkvito, la elektra cirkvito povas rapide ekstermi la kurenton, malebligi la kulpon ekspansiiĝi kaj protekti la ekipaĵon kaj personan sekurecon.

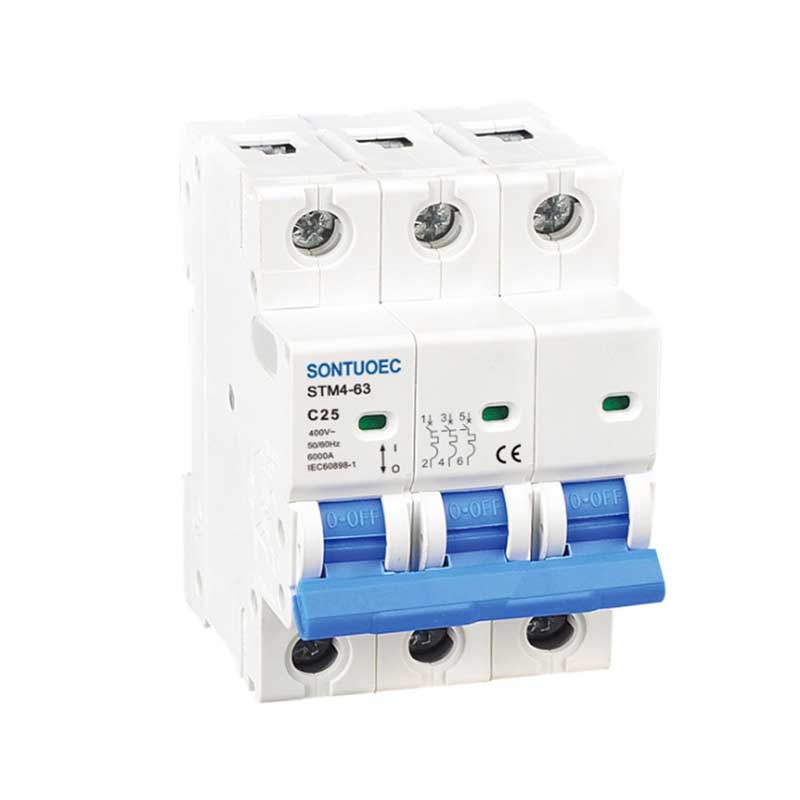

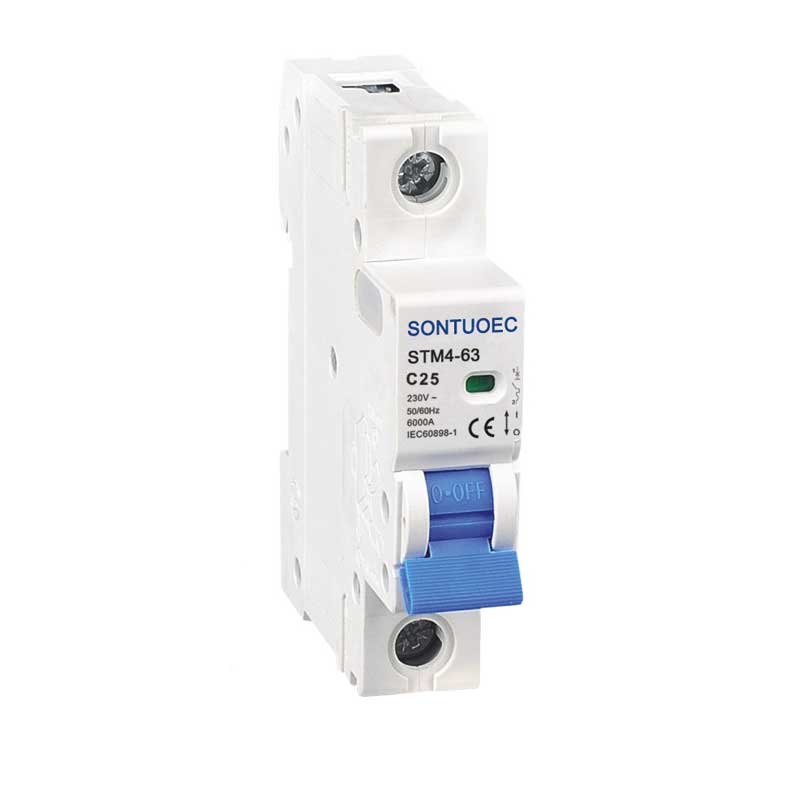

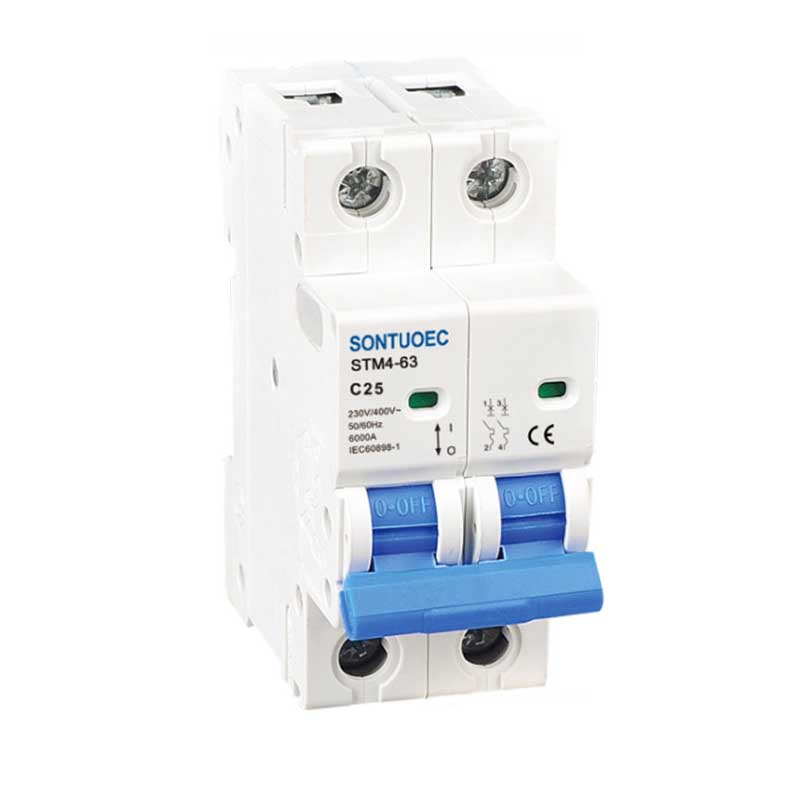

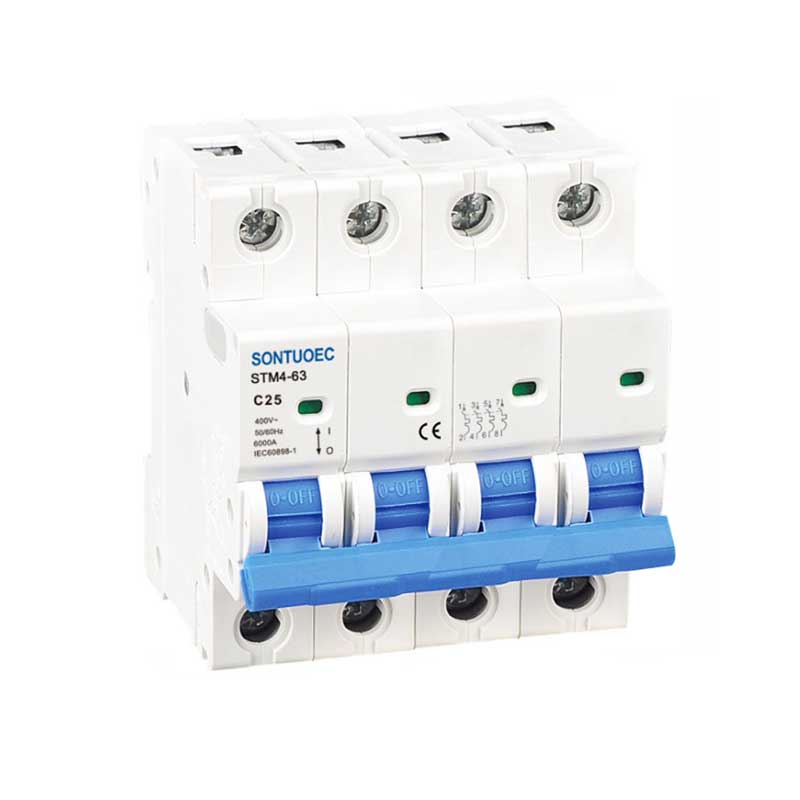

Modelo |
STM4-63 |
Normo | IEC60898-1 |
Poluso |
1p, 2p, 3p, 4p |
Mallongcirkvita rompokapacito |
3Ka, 4.5KA, 6KA |
Taksita Kurento (en) |
1,2,4,610,16,20,25,32,40,50,63a |
Taksita Tensio (un) |
AC230 (240)/400 (415) V |
Taksita Ofteco |
50/60hz |
Tripping Curve |
B, C, D |
Magneta liberigoj |
B kurbo: inter 3in kaj 5 en |
C kurbo: inter 5in kaj 10in |
|
D kurbo: inter 10in kaj 14in |
|
Elektromekanika eltenemo |
super 6000 cikloj |
La funkcia principo de elektraj cirkvitaj rompiloj baziĝas sur la principoj de elektromagneta indukto kaj mekanika transdono. Kiam la kurento en la cirkvito superas la taksitan valoron, la termika elemento en la cirkvitfunkciigilo varmigos kaj produktos deformadon de la bimetal, aŭ la elektromagneto produktos sufiĉe da suĉado por fari la malkonektan mekanismon, tiel fortranĉante la cirkviton. Krome, la cirkvitfrapilo ankaŭ havas arkon estingi aparaton, kiu povas efike estingi la arkon generitan dum rompado de la kurento kaj malhelpi la arkon damaĝi ekipaĵon kaj dungitaron.
Elektra cirkvitfrapilo ĝenerale konsistas el kontaktosistemo, arka estingila sistemo, operacia mekanismo, strikisto, ŝelo kaj tiel plu. Kontakta sistemo estas uzata por konekti kaj malkonekti la cirkvitfrapilon; ARC -estingila sistemo estas uzata por estingi la arkon generitan dum rompado de la kurento; Funkciiga mekanismo estas uzata por realigi la manan aŭ aŭtomatan funkciadon de la cirkvitfunkciigilo; La Tripper estas la parto, kiu ekigas la agon de la cirkvitfunkciigilo laŭ la faŭlta situacio en la cirkvito; La ŝelo estas uzata por protekti la internan strukturon de la cirkvito kaj malhelpi eksteran interferon.
