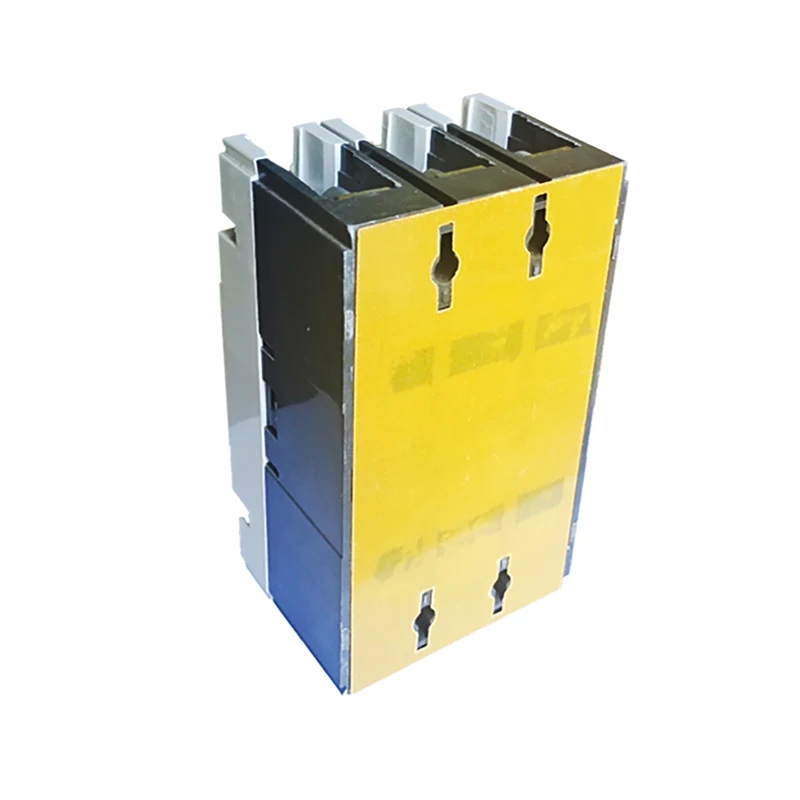

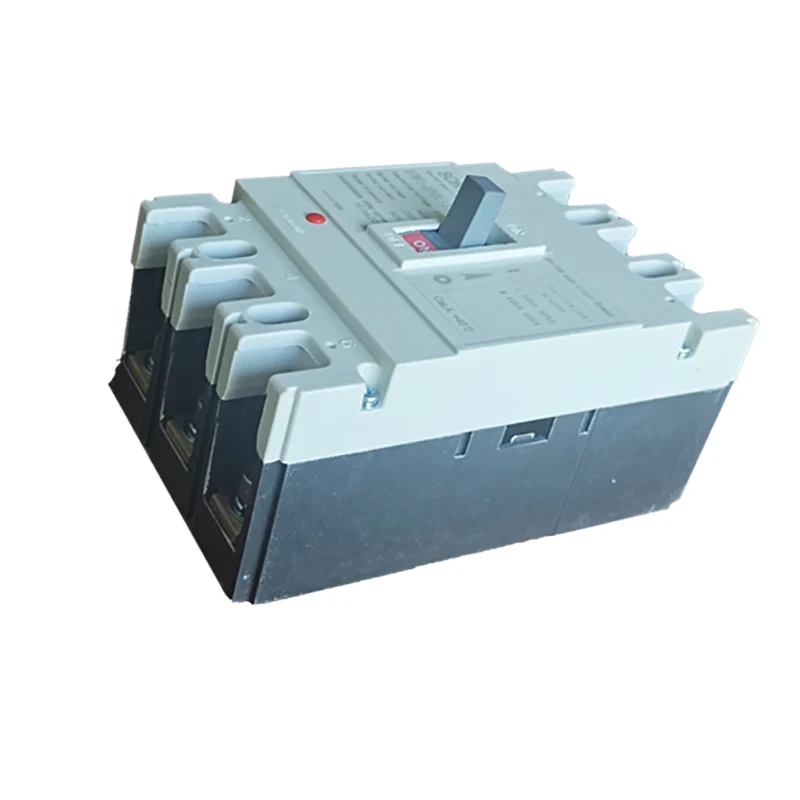

Elektra Molded Case Circuit Breaker

Elektra Molded Case Circuit Breaker estas speco de elektra ekipaĵo kun protektaj funkcioj kiel superŝarĝo, mallonga cirkvito kaj subtensio. Ĝia funkcia principo estas, ke en normalaj funkciaj kondiĉoj, la cirkvito estas en fermita stato, kiam la cirkvito superŝarĝas, mallongan cirkviton aŭ sub tensio kaj aliaj misfunkciadoj, la cirkvito aŭtomate malkonektos la cirkviton, por protekti la cirkviton kaj la sekurecon de la ekipaĵo.

Modelo:STM1-250L

Sendu Demandon

Priskribo de la produkto

Modelo		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Taksita Cortirucus curert		125			250			400			630			800			1250
Taksita Curert hn(A)		16,20,25,32,40,50			100,125,140,160,			250.315.350.400			400.500.630			630.700.800			80.010.001.250
		63,80,100,125			180.200.225,25
Taksita Funkcia Voĉo Ue(V)DC								500,550,7			501.000
Taksita eldona Voĉo UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
Test Votage One Miute (V)		3500			3500			3500			3500			3500			3500
Rompkapacito (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Meĥaariko Li	Tempoj	7000			7000			4000			4000			2500			2000
Elektra Vivo	Tempoj	2000			2000			1000			1000			800			600
Romptempoj (ms)		20			20			20			20			20			20
Loko de instalado		Ajna loko
bolator kapablo		jes
Normo		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperaturo (C)		25℃-50℃
Protekta Degrado		b20
Akcesoraĵo		OF/SD/MX
Arka Distanco (mm)		250

Modelo NE.	STM1-250L/3300
Arko-estinganta Mezumo	Aero
NORMA:	IEC 60947-2
Strukturo	MCCB
Tajpu	Moulede kazo Cirkvito Rompilo
Atestado	CE
Aproboj	CE, ISO9001
Livera Tempo	Ene 20 tagoj
Specifo	63A-630A
Origino	Wenzhou Ĝeĝjango
Kapacito de produktado	2000 pecoj/Semajno
Rapido	Normala Tipo Circuit Breaker
Instalado	Fiksita
Poloj Nombro	3P 4P
Funkcio	Konvencia Circuitbreakilo, Protekto pri Malsukceso de Circuit-breaker, Superkurenta Protekto
Prezo	Fabriko Prezo
Garantia Tempo	12 monatoj
Transporta Pako	Interna Skatolo/Katono
Varmarko	SONTUOEC,WZSTEC,SONTUNE,IMDEC
HS Kodo	8536200000

Strukturo kaj karakterizaĵoj

Strukturo: elektra muldita kaza interrompilo kutime konsistas el kontaktosistemo, arko-estinga sistemo, operaciumo, strikisto kaj ŝelo kaj aliaj partoj.

Karakterizaĵoj:

Ĝi havas altan rompkapablon kaj bonan dinamikan termikan stabilecon.

La ŝelo estas farita el flamrezista, ark-imuna izola materialo, kun alta sekureca rendimento.

La operacia mekanismo estas fleksebla kaj fidinda, kio estas oportuna por uzantoj funkcii permane aŭ elektre.

La malkonektilo havas diversajn protektajn funkciojn, kaj povas plenumi respondajn agojn laŭ malsamaj misfunkciadoj de la cirkvito.

Funkcio kaj uzo

Funkcio: Elektra muldita kaza cirkvito-rompilo havas diversajn protektajn funkciojn kiel superŝarĝan protekton, kurtcirkvitan protekton, subtensian protekton kaj elfluan protekton. Inter ili, superŝarĝa protekto signifas, ke kiam la cirkvito estas superŝarĝita, la cirkvito-rompilo povas aŭtomate malkonekti la cirkviton por malhelpi la ekipaĵon esti damaĝita pro trovarmiĝo; fuŝkontakta protekto signifas, ke kiam fuŝkontakto okazas en la cirkvito, la cirkvito-rompilo povas rapide fortranĉi la faŭltan fluon por malhelpi fajron kaj aliajn sekurecajn akcidentojn; subtensia protekto signifas, ke kiam la nutra tensio estas pli malalta ol la taksita valoro, la cirkvito-rompilo povas aŭtomate malkonekti la cirkviton por protekti la ekipaĵon kontraŭ damaĝo; kaj elflua protekto signifas, ke kiam elfluo okazas en la cirkvito, la cirkvito-rompilo povas ĝustatempe fortranĉi la nutradon por protekti personan sekurecon. Protekto kontraŭ fuzio signifas, ke la interrompilo povas ĉesigi la elektroprovizon ĝustatempe kiam estas fuĝo en la cirkvito por protekti personan sekurecon.

Uzoj: Elektraj mulditaj kazaj interrompiloj estas vaste uzataj en elektraj sistemoj en loĝdomaj, komercaj, industriaj kaj transportaj kampoj. En la loĝdoma kampo, ĝi estas uzata por protekti la sekurecon de hejmaj cirkvitoj kaj elektraj ekipaĵoj; en la komerca kampo, ĝi estas uzata por protekti la elektrajn sistemojn de grandaj konstruaĵoj kaj komercaj lokoj; en la industria kampo, ĝi estas uzata por kontroli kaj protekti la sekuran funkciadon de fabrikaj ekipaĵoj kaj maŝinoj; en la transporta kampo, ĝi estas uzata por protekti la stabilan funkciadon de trafiklumoj, fervojaj signaloj kaj aliaj ekipaĵoj.
