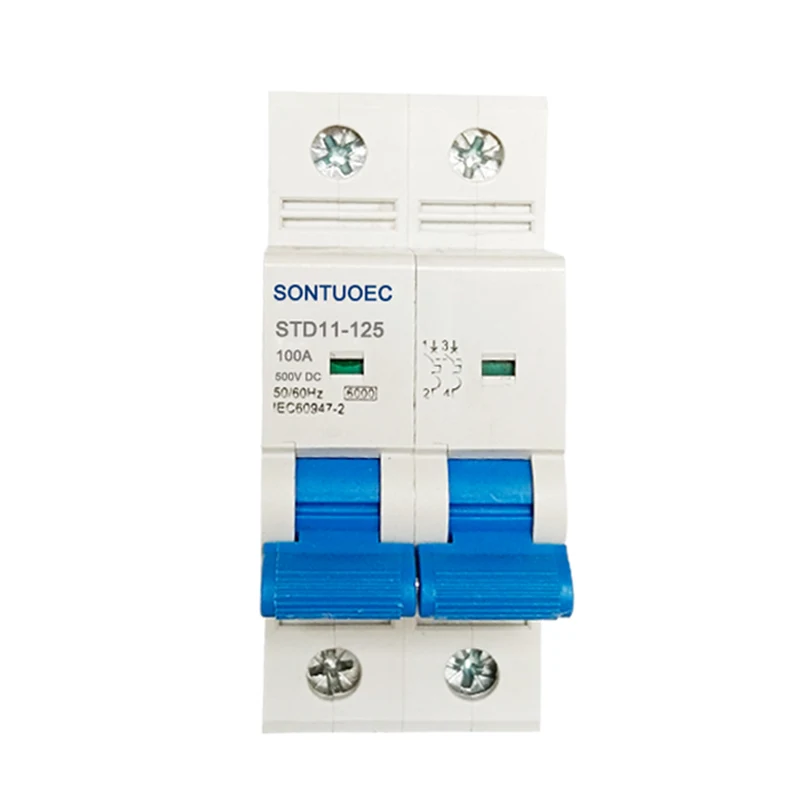

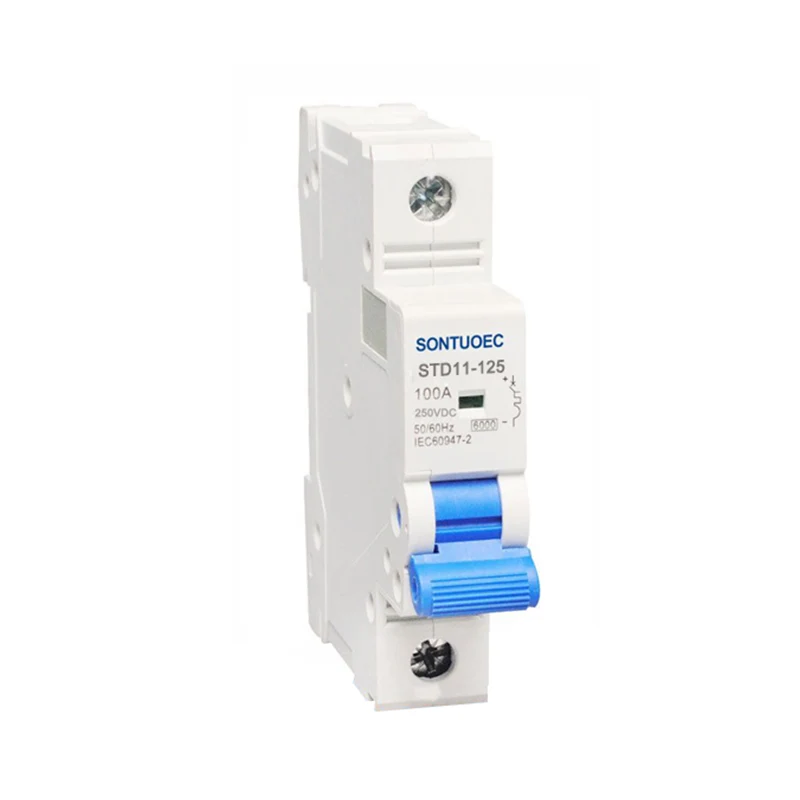

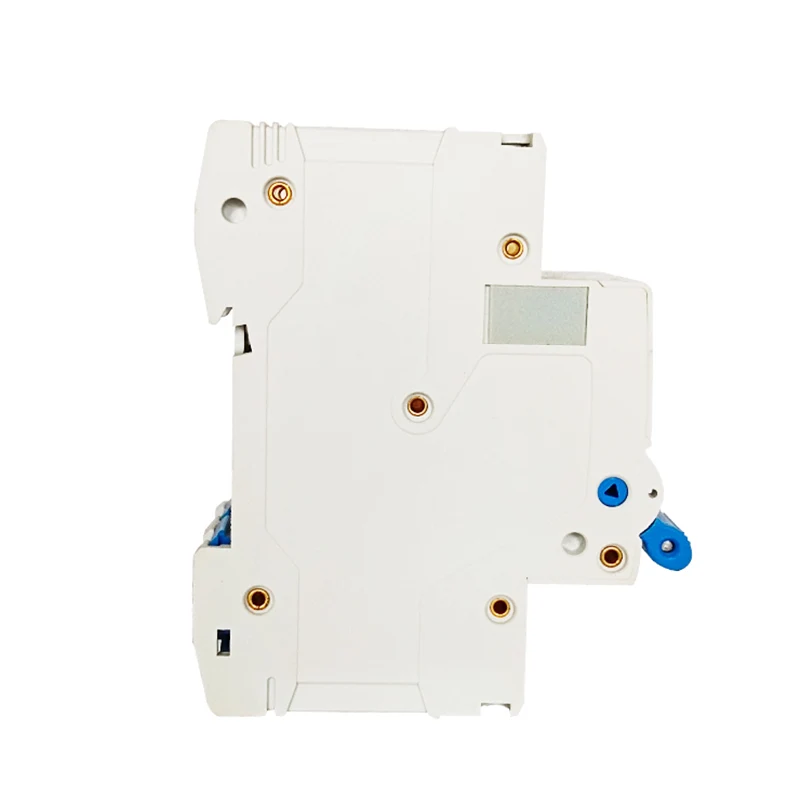

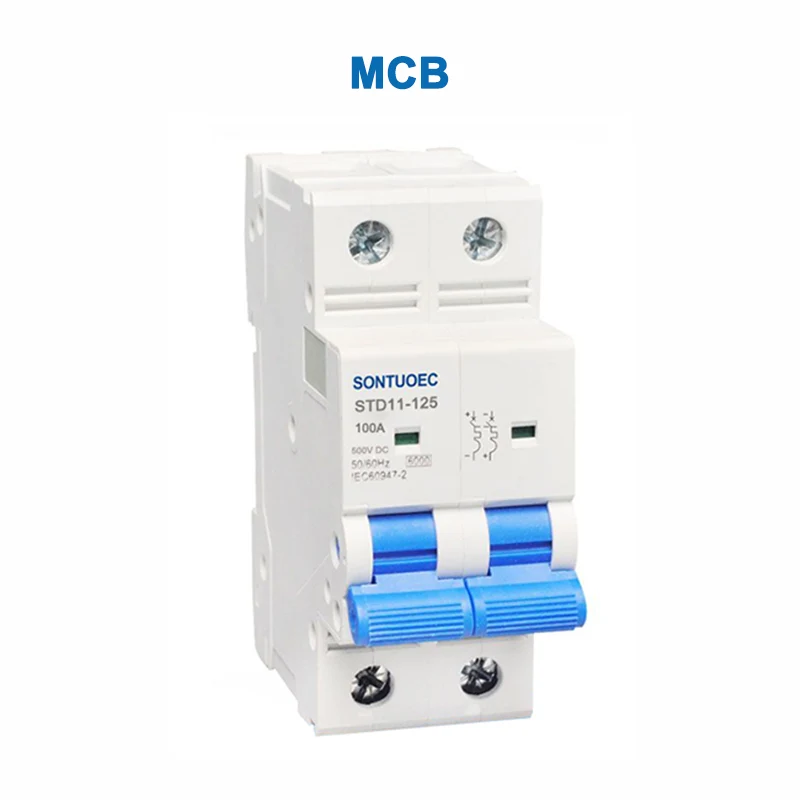

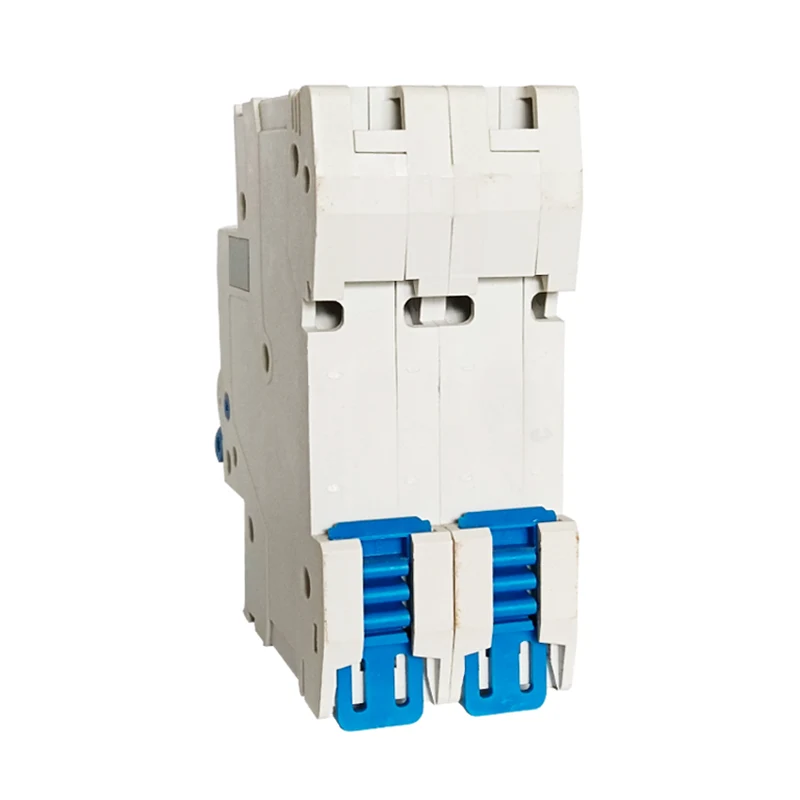

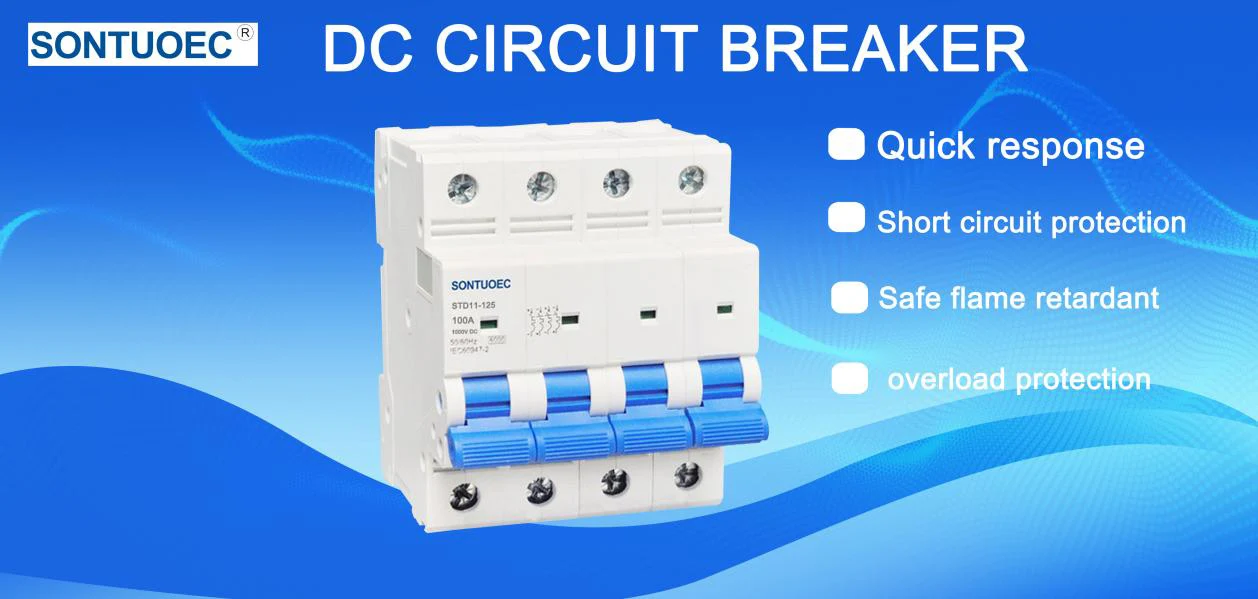

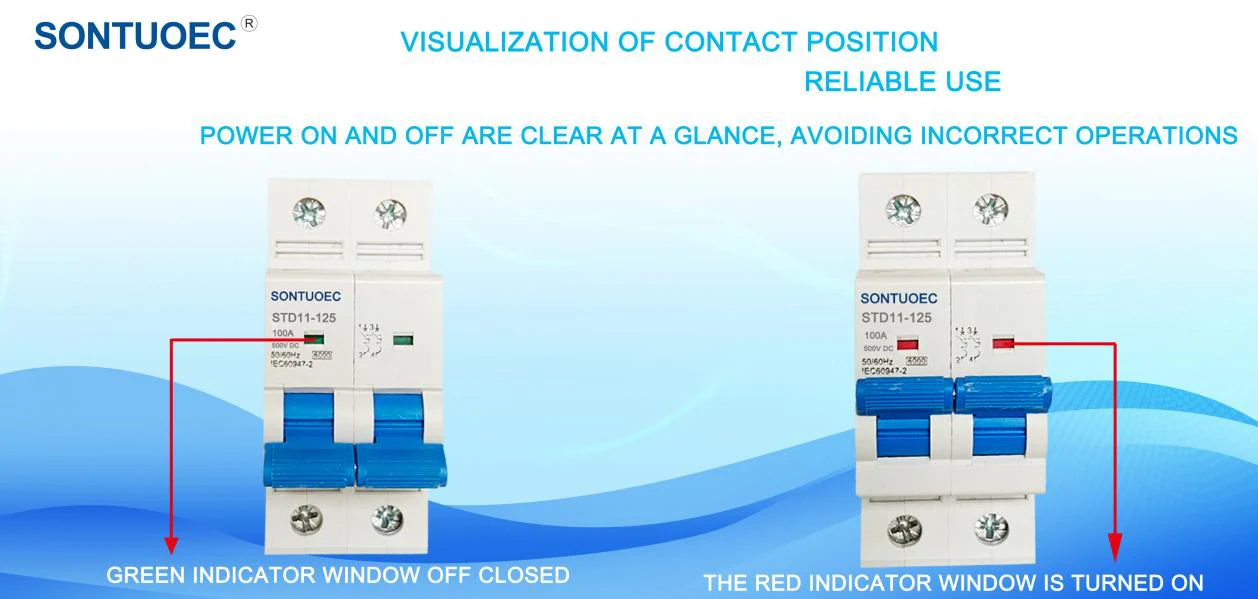

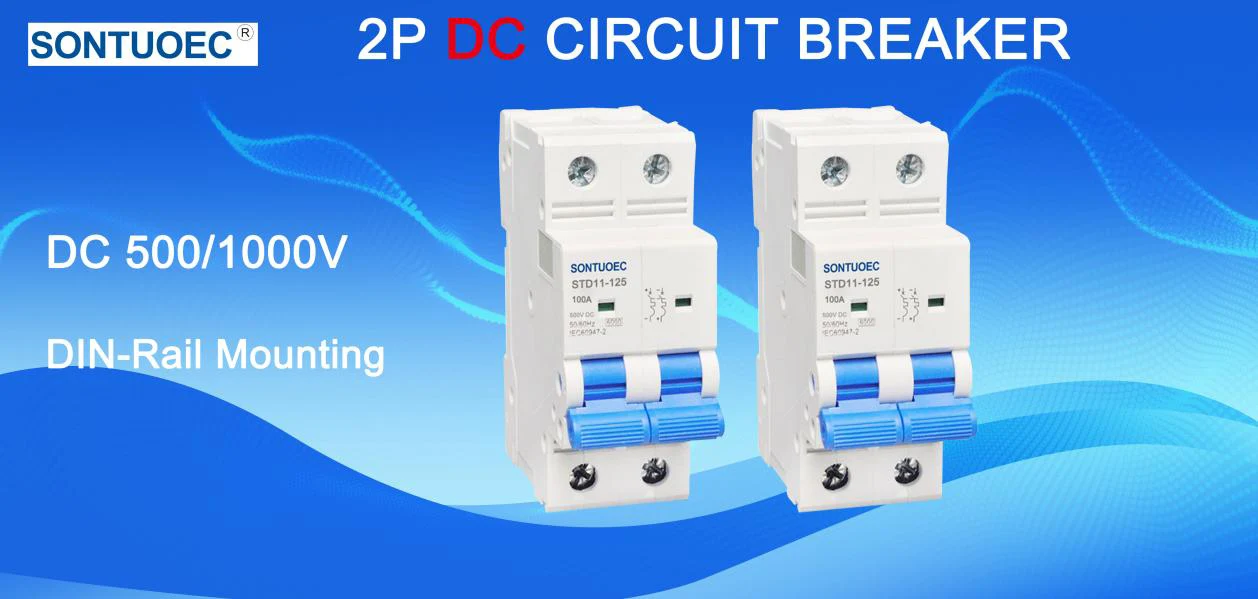

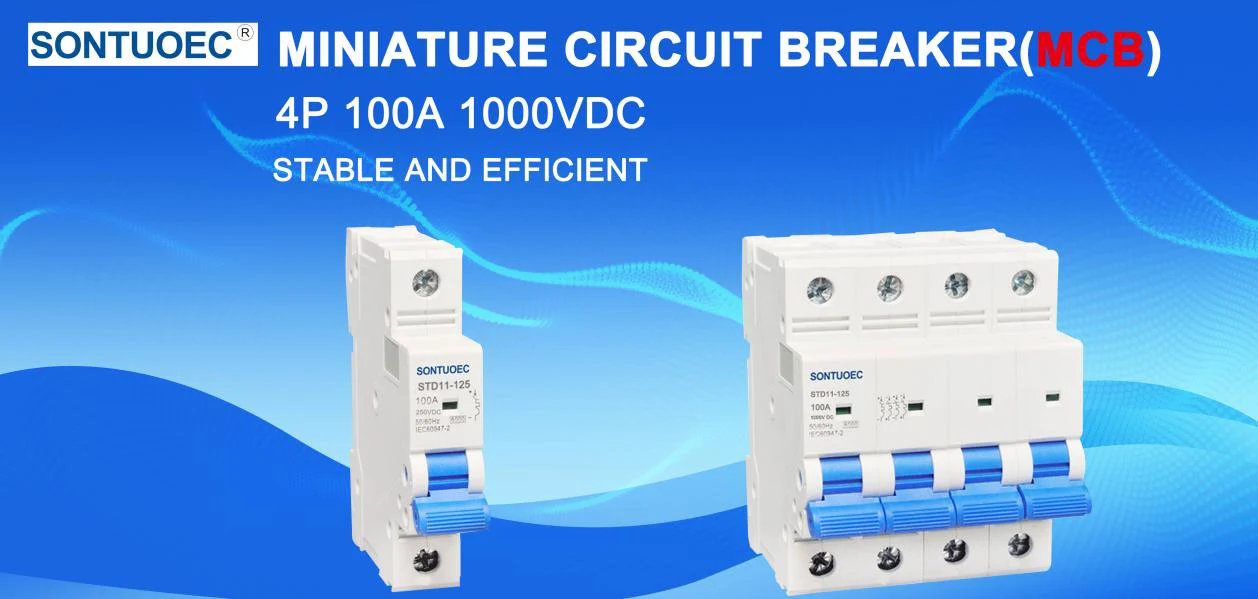

La DC MCB -miniatura cirkvitfrapilo estas elektra ŝaltilo speciale desegnita por aŭtomata funkciado en DC -cirkvitoj. Ĝia ĉefa funkcio estas protekti aŭtomatajn aparatojn kontraŭ superŝarĝoj, mallongaj cirkvitoj kaj aliaj misfunkciaj danĝeroj kaj certigi la sekurecon de la tuta potenca sistemo. Kiam la kurento fluanta tra la cirkvito superas la takson de la DC MCB, aŭ kiam la kurento de liko estas detektita en la cirkvito, la DC MCB aŭtomate malkonektos la cirkviton, tiel malebligante la cirkviton damaĝita pro superŝarĝo, mallonga cirkvito aŭ filtrado.
Modelo |

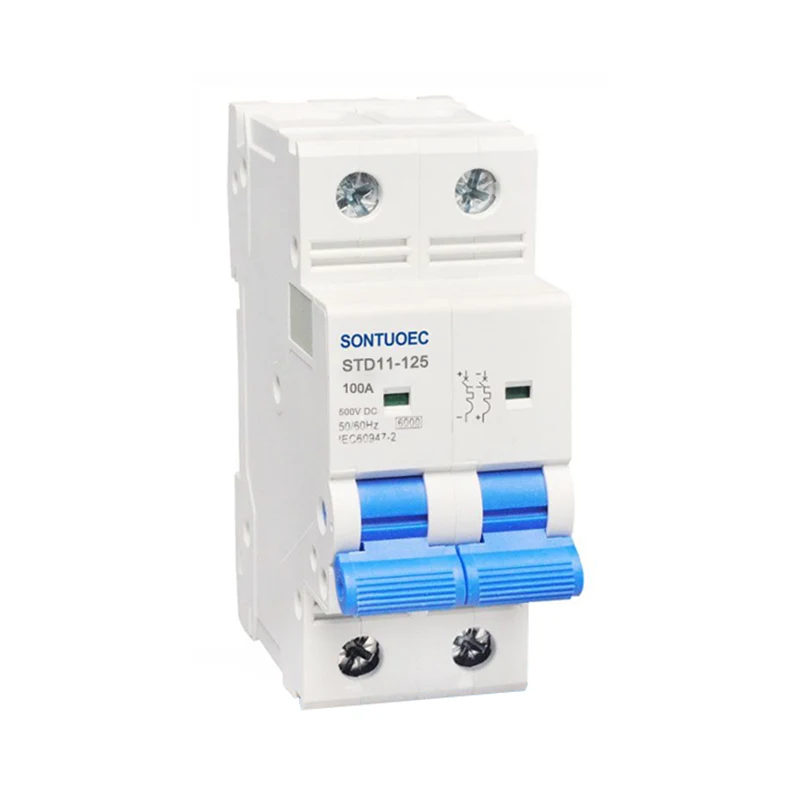

Std11-125 |
Normo |
IEC60898-1 |
Poluso |

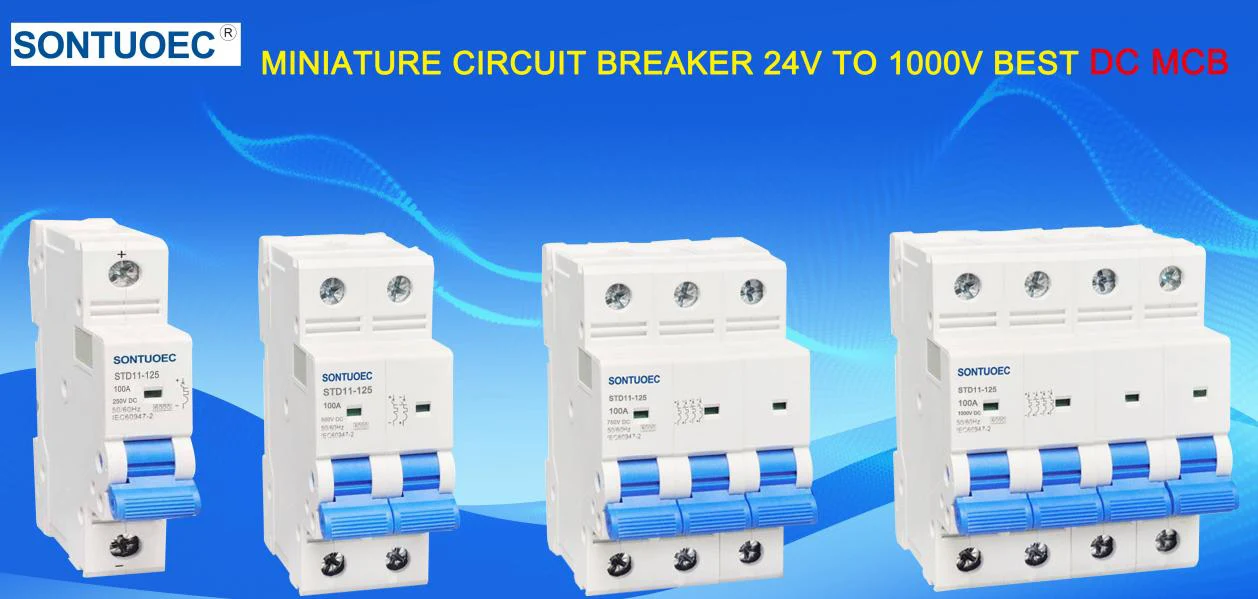

1p, 2p, 3p, 4p |
Tripping Curve |
B, C, D |
Taksita mallongcirkvita kapacito (ICN) |
3Ka, 4.5KA, 6KA |
Taksita kurento (en) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125a |
Taksita tensio (UE) |
DC 24,48,120,250,500,750,1000 |
Magnetaj ĵetoj |
B kurbo: inter 3in kaj 5 en C kurbo: inter 5in kaj 10in D kurbo: inter 10in kaj 14in |
Elektromekanika eltenemo |
Pli ol 6000 cikloj |
Principo de operacio
La operacia principo de la DC MCB -miniatura cirkvitfrapilo baziĝas sur la termikaj kaj elektromagnetaj efikoj de elektra kurento. Kiam kontinua superkurento fluas tra DC MCB, ĝia interna bimetal estas varmigita kaj deflankigita per fleksado, kiu liberigas la mekanikan latilon kaj fortranĉas la cirkviton. Krome, en la kazo de mallonga cirkvito, la subita pliiĝo de kurento kaŭzas la plonĝilon asociitan kun la strika bobeno aŭ solenoido de la DC MCB al elektromekanike deloki, kio deĉenigas la vojaĝmekanismon por ekstermi la cirkviton.
Speciala ARC -estingado kaj aktuala limiga sistemo: DC MCB adoptas specialan arkon estingi kaj aktualan limigan sistemon, kiu kapablas rapide rompi la faŭltan kurenton de DC -distribua sistemo kaj malhelpi la generacion kaj disvastiĝon de ARC.
Alta sentiveco kaj rapida respondo: DC MCB povas detekti malgrandajn filtraĵojn kaj fortranĉi la cirkviton en tre mallonga tempo, provizante tujan protekton.
Reuzebla: Male al konvenciaj fuzeoj, la DC MCB povas esti restarigita permane aŭ aŭtomate post vojaĝo, forigante la bezonon de anstataŭigo.
Multoblaj aktualaj taksoj haveblaj: DC MCBS estas haveblaj en diversaj diversaj aktualaj taksaj specifoj.
Nepolarizita kaj polarizita: DC MCB-oj sur la merkato estas ĉefe kategoriigitaj en polarizitajn kaj nepolarizitajn. Polarizitaj DC MCBoj bezonas prunti specialan atenton al la direkto de kurento kiam konektado, dum nepolarizita DC MCBS povas provizi sekurecan protekton sendepende de la direkto de aktuala fluo.
DC MCBoj estas vaste uzataj kie DC -elektra protekto estas bezonata, kiel datumcentroj, fotovoltaaj energiaj sistemoj, energiaj stokaj sistemoj kaj ŝarĝaj amasoj. Precipe en la merkata stokado de energio, kie la direkto de kurento ofte estas dudirekta (ŝarĝa/malŝarĝa reĝimo), necesas uzi nepolarizitajn DC MCB-ojn.
