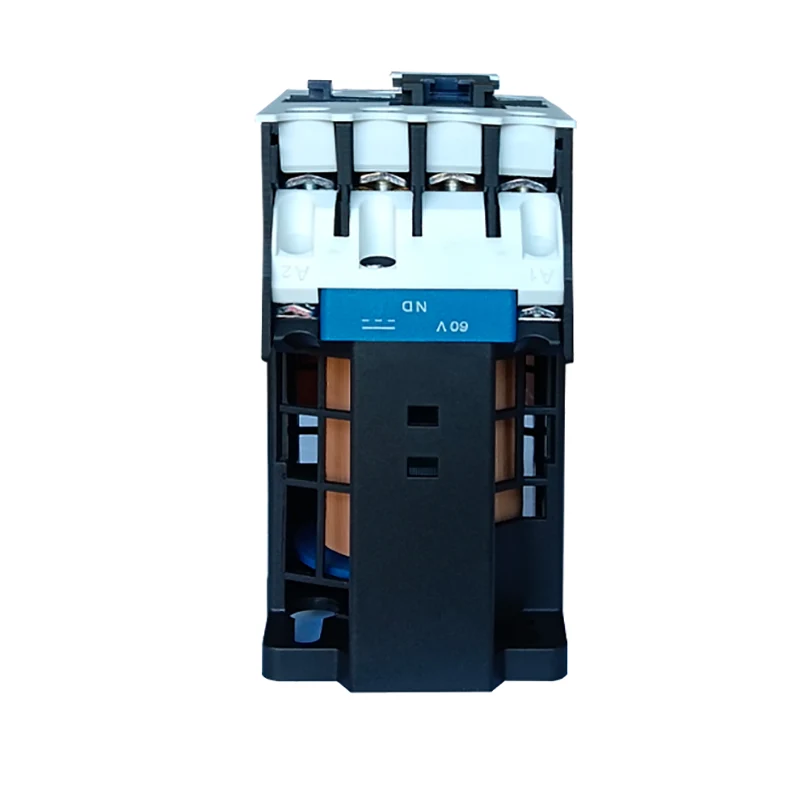

DC Magneta Kontaktilo

Principo de operacio

Kiam la bobeno de DC -magneta kontaktilo estas vigligita, la DC -kurento en la bobeno generas magnetan kampon. Ĉi tiu magneta kampo kaŭzos la statikan feran kernon generi elektromagnetan suĉadon, kiu allogas la movan fera kerno, tiel pelante la kontaktosistemon agi. Kutime, la normale fermitaj kontaktoj malfermiĝos kaj la normale malfermitaj kontaktoj fermiĝos, realigante la ON/OFF -kontrolon de la cirkvito. Kiam la bobeno estas senenergigita, la elektromagneta suĉado malaperas, la movebla fera kerno rekomencas sub la agado de la fonto, kaj la kontaktoj revenas al sia originala stato.

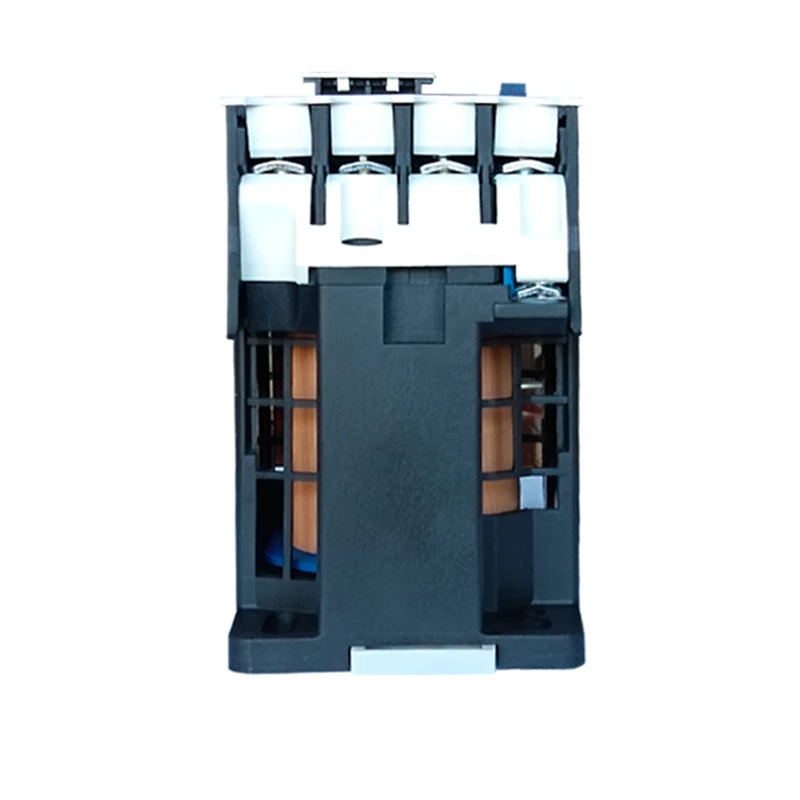

Ĉefa strukturo kaj trajtoj

Elektromagneta sistemo: inkluzive de bobeno, statika fera kerno kaj moviĝanta fera kerno kaj aliaj komponentoj, estas la ŝlosila parto de generado de magneta kampo kaj kontrolado de la agado de kontaktoj.

Kontakta sistemo: inkluzive kutime malfermajn kontaktojn kaj normale fermitajn kontaktojn, uzitajn por kontroli la cirkviton sur kaj malŝaltita. Kontaktaj materialoj kutime havas bonan elektran konduktivecon kaj altan temperaturon.

ARC -estingila aparato: uzata por estingi la arkon kiam la kontakto estas rompita, por protekti la kontakton kontraŭ damaĝo. Por grandaj kapacitaj kontaktiloj, la dezajno de la arka estingila aparato estas aparte grava.

DC -magneta kontaktilo estas karakterizita per simpla strukturo, fidinda ago, longa vivo kaj facila bontenado. Samtempe, pro la uzo de DC -nutrado, ĝi havas malaltan energian konsumon kaj bruon.

Elekto kaj Antaŭzorgoj

Kiam oni elektas DC -magnetan kontaktilon, necesas konsideri la jenajn faktorojn:

Taksita tensio: Certigu, ke la taksita tensio de la elektita kontaktoro kongruas kun la DC -tensio en la cirkvito.

Taksita kurento: Laŭ la kvanto de ŝarĝa kurento en la cirkvito, elektu kontaktilon kun la taŭga taksita aktuala valoro. Samtempe necesas ankaŭ konsideri la superŝarĝan kapaciton kaj mallongcirkvitan reziston de la kontaktilo.

Kontakta Formo kaj Numero: Laŭ la postulo de cirkvitkontrolo, elektu la taŭgan kontaktformularon kaj numeron. Ekzemple, ĉu kutime malfermitaj aŭ kutime fermitaj kontaktoj estas bezonataj, kaj kiom da kontaktoj necesas.

Marko kaj Kvalito: Elektu konatajn markojn kaj altkvalitajn produktojn por certigi la fidindecon kaj servan vivon de la kontaktilo. Ankaŭ konsideru faktorojn kiel la post-venda servo kaj teknika subteno de la produkto.

Kiam vi uzas DC -magnetajn kontaktilojn, vi devas atenti la jenajn aferojn:

Ĝusta kablado: Certigu, ke la kablado de la kontaktilo estas ĝusta por eviti malĝustan kablon kondukantan al cirkvito -fiasko aŭ damaĝo al la kontaktilo.

Regula inspektado kaj bontenado: Regule inspektu kaj konservu la kontaktilon, inkluzive de purigado de la kontaktoj, kontrolante la reziston kaj izolan reziston de la bobeno. Certigu, ke la kontaktisto estas en bona funkcia stato.

Evitu superŝarĝon kaj mallongan cirkvitadon: Evitu lasi la kontaktilon funkcii sub superŝarĝo aŭ mallongcirkvitado dum longa tempo por eviti damaĝon de la kontaktilo kaj tuŝi la stabilecon de la cirkvito.
