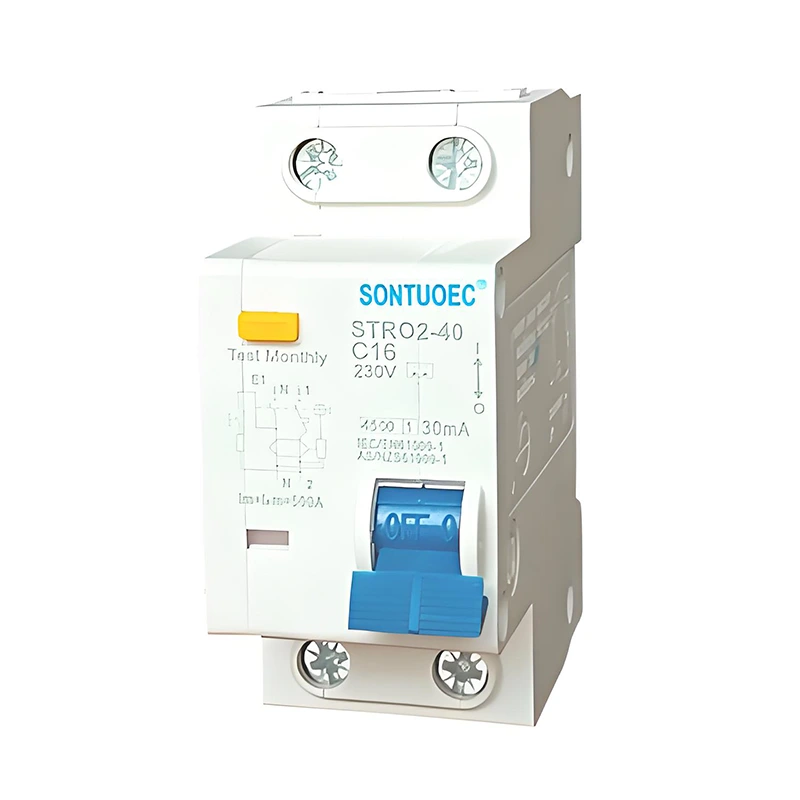

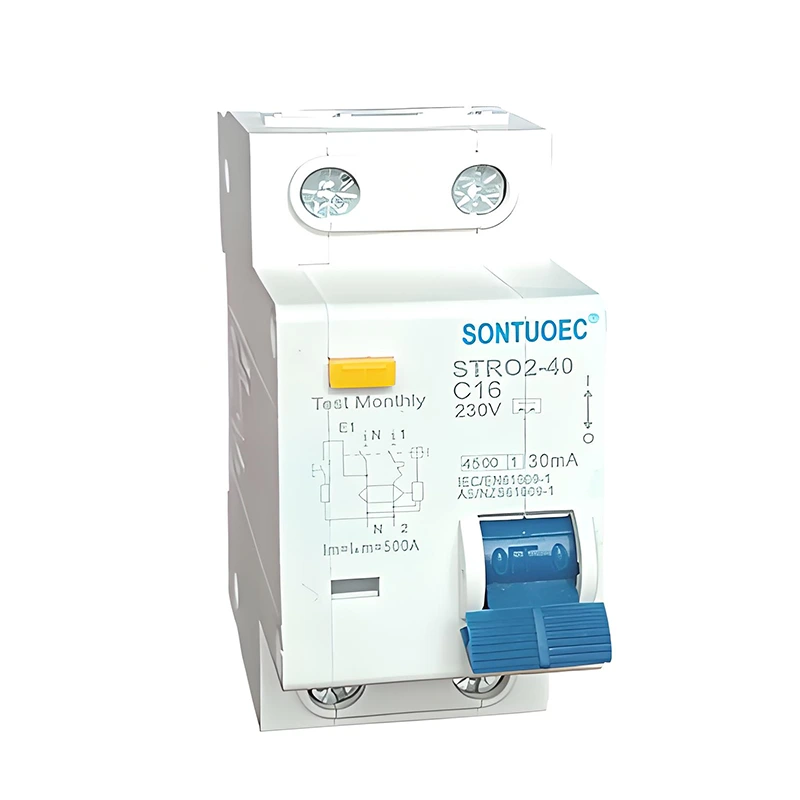

STR02-40 Kurbo C RCBO estas uzata ĉefe en la cirkvito de AC50/60Hz du polusoj 230V aŭ kvar polusoj 400V, taksita kurento ĝis 6A-40A por efika superŝarĝo kaj mallongcirkvita protekto kaj malofta ŝanĝo de linio de elektra valoro de elektro de elektro. Ĝi povas efike protekti personan sekurecon kaj eviti la damaĝojn al la ekipaĵo. Ĝi taŭgas por ĉiuspecaj lokoj, kiel industrio, komerco, alta altiĝo kaj civila loĝejo.

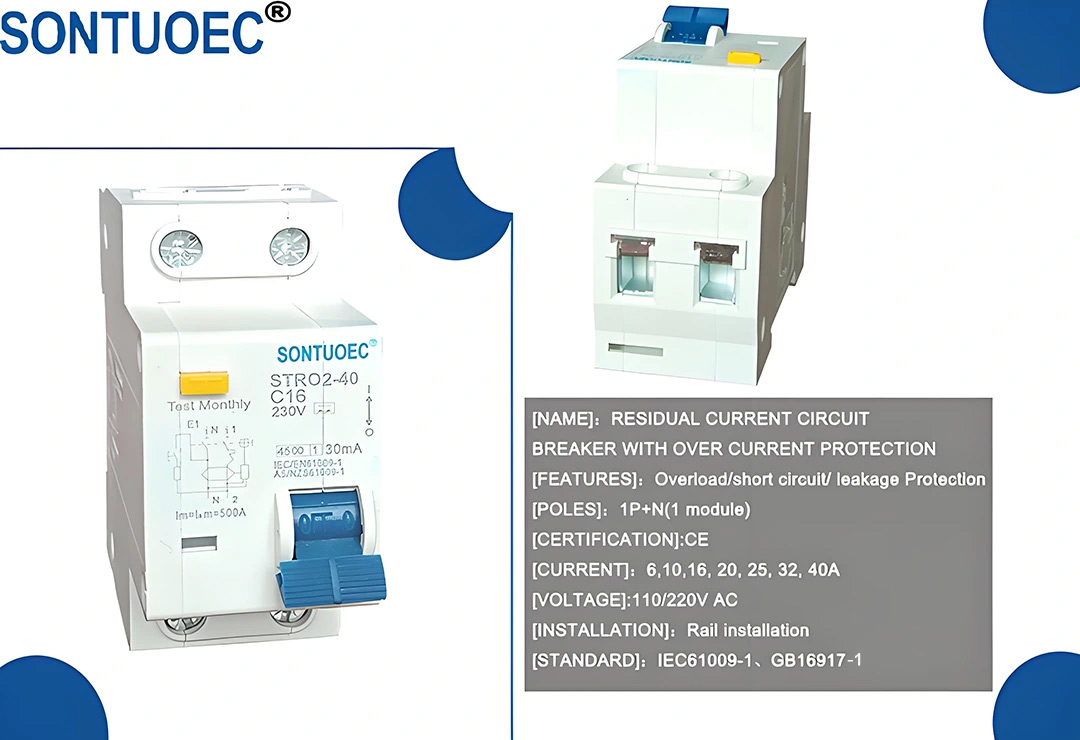

Modelo |
Elektronika tipo |
Normo: | IEC 61009-1 |
Postrestantaj aktualaj karakteroj |
Kaj/kaj |
Poluso Ne |
1p+n |
Termo-magnetiv-liberiga karakterizaĵo | B; C; D; |
Taksita kurento (a) |
6a, 10a, 16a, 25a, 32a, 40a |
Taksita tensio (V) |
220,230,240V |
Taksita postrestanta funkcia kurento |
10mA, 30mA, 100mA, 300mA, 500mA |
Taksita kondiĉa postrestanta fuŝkontakto aktuala |
3KA; 4.5KA, 6KA |
Elektromaka eltenemo |
Pli ol 4000 cikloj |
1. Provizi Protekton kontraŭ Tera Faŭlto/Filma Kurento kaj Funkcio de Izolado
2. Alta mallongcirkvita kurento rezista kapacito

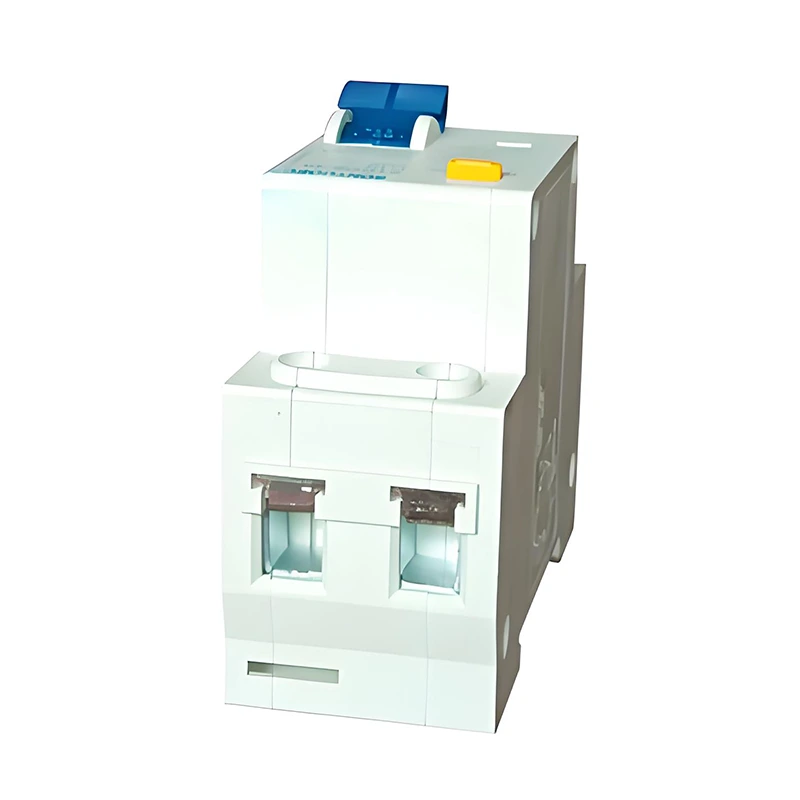

3. Aplikebla al Terminal kaj Pin/Fork Type Busbar Connection
4. Ekipita per fingraj protektitaj konektaj fina stacioj
5. Aŭtomata malkonekti la cirkviton kiam faŭlto/fuga kurento okazas kaj superas la taksitan sentivecon
6. Dependas de elektroprovizo kaj linia tensio, kaj libera de ekstera enmiksiĝo, tensia fluktuado.
La malkonektanta kurbo priskribas la agajn trajtojn de cirkvitfunkciigilo en superŝarĝaj kondiĉoj. La tipo C -malkonektaj kurboj estas ĉefe uzataj por protekti lumajn cirkvitojn kaj certajn ŝarĝojn malpli sentemajn al tujaj superŝarĝoj. Ĝi estas karakterizata de longa prokrastita tempo -tempo, kiam la superŝarĝa kurento estas malgranda; Ĉar la superŝarĝa kurento pliiĝas, la agado -tempo estas iom post iom mallongigita. Ĉi tiu dezajno celas eviti falsan funkciadon pro transiraj aktualaj pikiloj dum ekfunkciigo de ŝarĝo, kaj certigi, ke la cirkvito povas esti malkonektita ĝustatempe dum plilongigitaj superŝarĝoj.
Residua kurento -protekto: Kurbo C RCBO kapablas detekti kaj ekstermi la postrestantan kurenton kaŭzitan de homa elektra ŝoko aŭ ekipaĵo de ekipaĵo, tiel malhelpante elektrajn ŝokajn akcidentojn kaj elektrajn fajrojn.
Protekto de superŝarĝo: Kiam la kurento en la cirkvito superas la taksitan kurenton de la RCBO, ĝi kapablas ekstermi la cirkviton ene de difinita periodo por eviti damaĝon al la cirkvito aŭ fajro -akcidentoj pro superŝarĝo. La C-tipo-stria kurbo certigas, ke ĉi tiu protekto estas funkciigita en la taŭga tempo.
Protekto de la kazo de fuŝkontakto en cirkvito, la kurbo C RCBO kapablas agi rapide por ekstermi la mallongan cirkvitan kurenton kaj protekti la cirkviton kaj ekipaĵon. Kompakta strukturo por facila instalado kaj ŝparado de spaco.
