Kurbo C MCB Miniatura Cirkvitfrapilo

Curve C MCB Miniatura Cirkvitfrapilo estas miniatura cirkvitfrapilo estas vaste uzata en lokoj kiel loĝejoj, komercaj konstruaĵoj kaj industriaj instalaĵoj, precipe en cirkvitoj, kie necesas liberigaj trajtoj de Curve C por protekti elektran ekipaĵon kaj personan sekurecon.

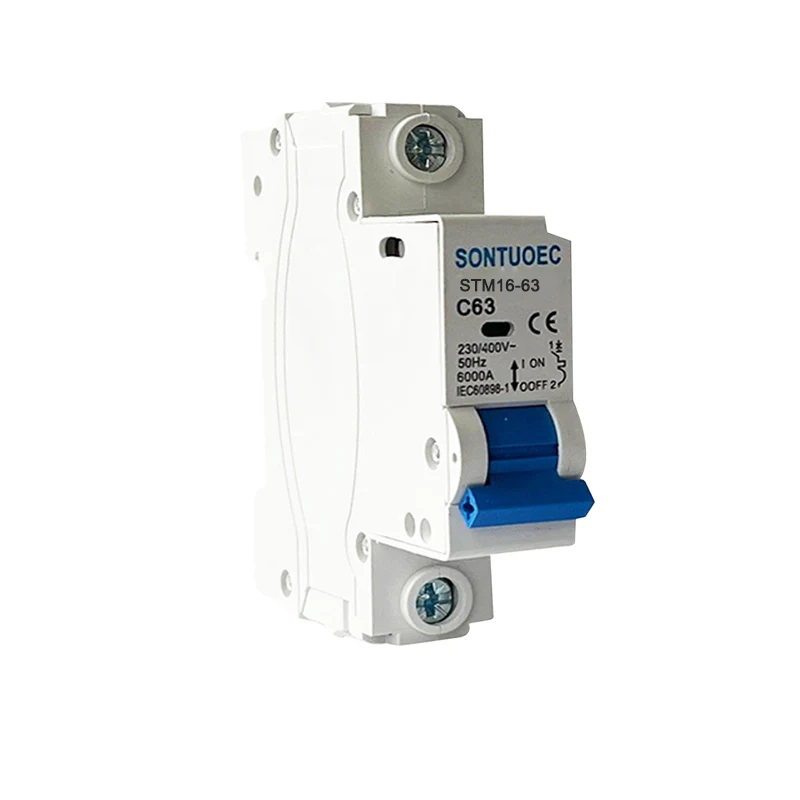

Modelo:STM16-63

Sendu Demandon

Priskribo de la produkto

Modelo	STM16-63
Normo	IEC60898-1
Poluso	1p, 2p, 3p, 4p
Mallongcirkvita rompokapacito	3Ka, 4.5KA, 6KA
Taksita Kurento (en)	1,2,4,610,16,20,25,32,40,50,63a
Taksita Tensio (un)	AC230 (240)/400 (415) V
Taksita Ofteco	50/60hz
Tripping Curve	B, C, D
Magneta liberigoj	B kurbo: inter 3in kaj 5 en
	C kurbo: inter 5in kaj 10in
	D kurbo: inter 10in kaj 14in
Elektromekanika eltenemo	super 6000 cikloj

Trajtoj kaj avantaĝoj

 Malgranda grandeco kaj malpeza pezo: Kurbo C MCB Miniatura Cirkvito havas kompaktan dezajnon por facila instalado kaj ŝparado de spaco.

 Fidinda operacio: Per la preciza liberiga kurbo kaj fidinda elektromagneta liberiga aparato, ĝi povas rapide ekstermi la misfunkcian cirkviton kaj malhelpi la damaĝon de elektra ekipaĵo.

 Multoblaj protektaj funkcioj: Aldone al mallongcirkvita protekto, ĝi ankaŭ havas superŝarĝan protekton kaj tro-tensiajn protektajn funkciojn, kiuj kompreneble gardas la sekurecon de cirkvitoj.

 Forta aplikebleco: Kurbo de liberigo de kurbo C -tipo estas aplikebla al plej konvenciaj ŝarĝoj, kiel lumigado, socket, ktp, kiuj povas plenumi la bezonojn de diversaj cirkvitoj.

Principo de operacio

La operacia principo de la kurbo C MCB baziĝas ĉefe sur la monitorado de la fluo kaj la agado de la malkonektanta mekanismo. Kiam la kurento en la cirkvito superas la fiksitan valoron, la elektromagneta liberiga mekanismo agos rapide por ekstermi la cirkviton. Samtempe, la termika liberigo ankaŭ varmiĝas dum aktuala superŝarĝo, fleksante la bimetalon kaj puŝante la senpagan liberigan mekanismon agi, tiel fortranĉante la cirkviton. La kurbo C-liberiga kurbo signifas, ke sub superŝarĝaj kondiĉoj, la cirkvito havas pli malrapidan liberigan rapidon por akomodi la mallongtempan superŝarĝon de iuj ŝarĝoj.

Elekto kaj instalado antaŭzorgoj

Kombinante aktualan takson al ŝarĝo: Aĉetinte Curve C MCBS, necesas certigi, ke la aktuala takso de la cirkvito kongruas kun la ŝarĝo de la cirkvito por eviti superŝarĝitan uzon, kiu povus rezultigi damaĝon al la ekipaĵo aŭ ekigi eksternorman malkonektiĝon.

Selektado de operaciaj trajtoj: Kurbaj C -striaj kurboj taŭgas por plej konvenciaj ŝarĝoj, sed la ĝusta elekto devos esti determinita de la aplikaj postuloj de la cirkvito.

Instala Loko: La MCB devas esti instalita en distribuo aŭ ŝaltila skatolo por certigi la sekurecon kaj fidindecon de la cirkvito. Samtempe ĝi devas esti instalita en loko, kie ĝi estas facile funkcianta kaj kontrola, tiel ke oni povas fari ĝustatempajn mezurojn kaze de misfunkcio.

Regula inspektado kaj bontenado: Por certigi la taŭgan funkciadon de la kurbo C MCB, ĝi devas esti inspektita kaj konservita regule. Ĉi tio inkluzivas kontroli, ke la kontaktoj de la cirkvitfunkciigilo estas en bona stato, ke la malkonektanta mekanismo estas fleksebla, kaj tiel plu.
