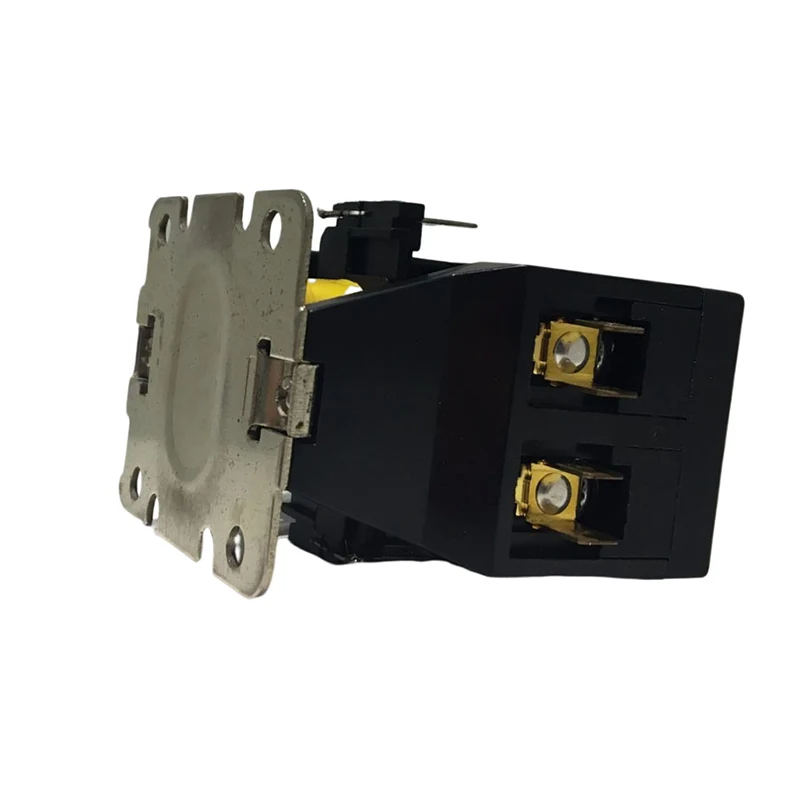

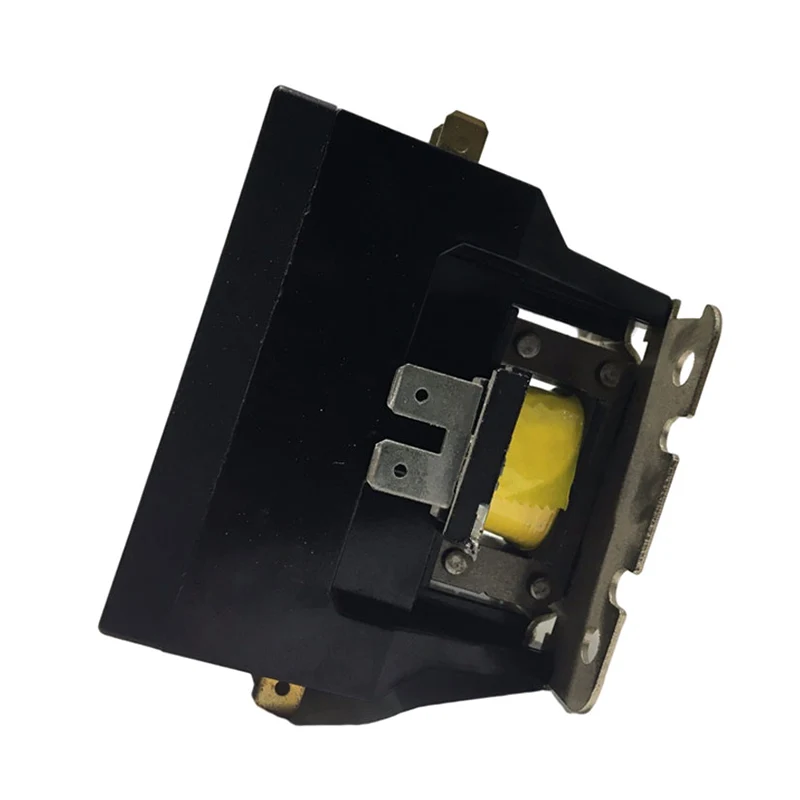

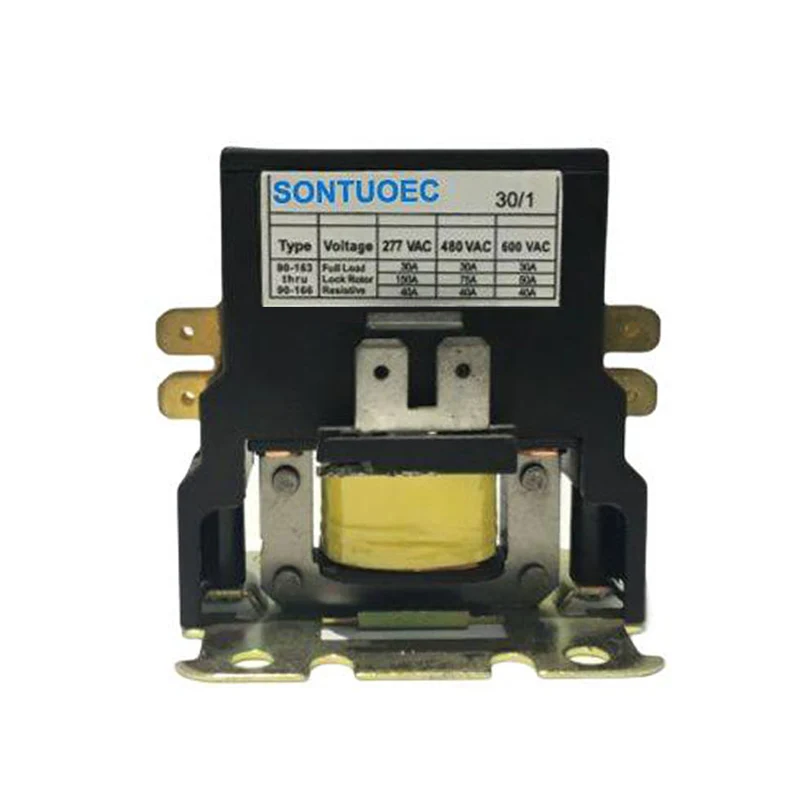

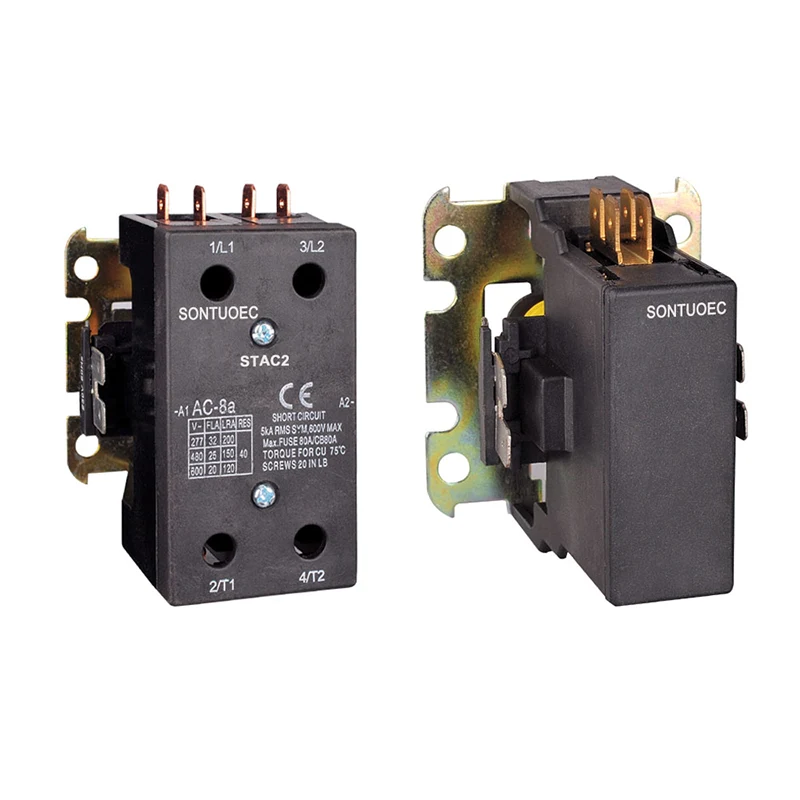

Klimatizilo AC -kontaktiloj estas difinita celo AC -kontaktilo estas desegnita por uzi en fridujo, klimatizilo kaj elektraj hejtadaj sistemoj. Potencaj ligoj povas esti faritaj per aŭ ŝraŭbaj fina stacioj kun rapidaj konektoj aŭ LUG -fina stacioj kun rapidaj konektoj
Modelo Ne | Plena ŝarĝo | Rezistemaj amperoj (a) | Poluso Ne. | Bobena tensio ( V) | Linia tensio (v) | Max HP | - | |
Amperoj (a) | 50/60hz | Tensio (V) | Ununura Fazo | Tri Fazo | ||||
CJX9-20/1 | 20 | 30 | 1 | 24 | 240/277 | 120 | 1.5 | - |
CJX9-20/1.5 | 1.5 | |||||||
CJX9-20/2 | 2 | |||||||
CJX9-20/3 | 3 | 120 | 480 | 240/270 | 3 | 7.5 | ||
CJX9-20/4 | 4 | 208/240 | 600 | 480/600 | - | 7.5 | ||
CJX9-25/1.5 | 25 | 35 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-25/2 | 2 | |||||||
CJX9-25/3 | 3 | 120 | 480 | 240/270 | 5 | 7.5 | ||
CJX9-25/4 | 4 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30/1.5 | 30 | 40 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-30/2 | 2 | 120 | 480 | 240/270 | 5 | 10 | ||
CJX9-30/3 | 3 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30/4 | 4 | |||||||
CJX9-40/2 | 40 | 50 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-40/3 | 40 | 50 | 3 | 120 | 480 | 240/270 | 7.5 | 10 |
CJX9-40/4 | 40 | 50 | 4 | 208/240 | 600 | 480/600 | - | 15/20 |
CJX9-50/2 | 50 | 60 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-50/3 | 50 | 60 | 3 | 120 | 480 | 240/270 | 10 | 15 |
CJX9-50/4 | 50 | 60 | 4 | 208/240 | 600 | 480/600 | - | 25/25 |
CJX9-60/2 | 60 | 70 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-60/3 | 60 | 740 | 3 | 120 | 480 | 240/270 | 10 | 20 |
CJX9-60/4 | 60 | 70 | 4 | 208/240 | 600 | 480/600 | - | 30/30 |
CJX9-75/2 | 75 | 85 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-75/3 | 75 | 85 | 3 | 120 | 480 | 240/270 | 15 | 25 |
CJX9-75/4 | 75 | 85 | 4 | 208/240 | 600 | 480/600 | - | 40/40 |
CJX9-90/2 | 90 | 100 | 2 | 24 | 240/277 | 120 | 7.5 | - |
CJX9-90/3 | 90 | 100 | 3 | 120 | 480 | 240/270 | 20 | 30 |
CJX9-90/4 | 90 | 100 | 4 | 208/240 | 600 | 480/600 | - | 50/50 |
Izolanta materialo |
Kontakta bloko kaj portanto estas altkvalitaj Elektra-grada termoseta rezino |
Temperatura gamo |
-40 ° F ĝis 150 ° F; -5-+40 |
Mekanika vivo (neniu ŝarĝo) |
Konformas al UL kaj ARI -specifaj normoj |
Elektra vivo |
Konformas al UL kaj ARI -specifoj Normo |
Pezo (proksimuma) |
9.25 Oz |
Bobenaj frekvencoj |
50/60hz |
Bobena izolado |
Klaso B (130ºC) |
Finiĝo |
Prema konektilo kaj duobla 1/4 q.c |
Operacii |
85% de nominala bobena kunmetaĵo; 110% maksimume sekura operacii |
Devo -Ciklo |
Kontinua |
Strukturo:
Elektromagneta sistemo: Inkluzivas komponentojn kiel bobenoj, kernoj, ktp, kiuj estas uzataj por generi magnetan fluon por funkciigi la malfermon kaj fermon de la kontakta sistemo.
Kontakta Sistemo: Inkluzivas ĉefan kontakton kaj helpan kontakton. La ĉefa kontakto estas uzata por porti la taksitan kurenton de la klimatiza sistemo, dum la helpa kontakto estas uzata por realigi la transdonon kaj retrosciigon de la kontrol -signalo.
ARC -estingila aparato: uzata por estingi la arkon generitan kiam la kontakto estas malkonektita por protekti la kontakton kontraŭ damaĝo.
Ŝelo kaj Varma Disipa Aparato: Uzata por protekti la internajn komponentojn de la ekstera medio kaj provizi la necesan varmegan dissipan funkcion.
Specialiĝo: Desegnita por klimatizaj sistemoj por plenumi la bezonojn de klimatizaj sistemoj por elektra kontrolo.
Fidindeco: La kontaktosistemo estas farita el altkvalitaj materialoj kun bona elektra konduktiveco kaj abrasia rezisto por certigi longtempan stabilan funkciadon.
Sekureco: Ekipita per perfekta arka estingila aparato, efike malhelpante arkon damaĝon al la kontaktoj kaj la ĉirkaŭa medio.
Kongruo: Kongrua kun vasta gamo de klimatizaj sistemoj kaj elektraj kontrolsistemoj, konvena por instalado kaj komisiado.
Kiam la bobeno de la AC AC -kontaktilo 2P estas vigligita, la fera kerno fariĝas magneta kaj allogas la kontaktan sistemon por fermiĝi, tiel konektante la klimatizan sistemon al la fonto de energio. Kiam la bobeno estas senenergigita, la fera kerno perdas sian magnetismon kaj la kontaktosistemo estos apartigita per la ago de la fonto, tiel malkonektante la klimatizan sistemon de la fonto. Tiamaniere, la kontaktilo povas realigi foran kontrolon de la klimatizila sistemo.
