La AC/DC-muldita kaz-cirkvitfrapilo estas elektra ŝaltilo kun integra superŝarĝa protekto, mallongcirkvitprotekto kaj (en iuj modeloj) protekto de la tero. Ĝi estas desegnita kun muldita kazo, kun kompakta strukturo, alta protekta nivelo kaj longa servo -vivo. Kiam la kurento en la cirkvito superas la taksitan kurenton de la cirkvitfunkciigilo aŭ kiam fuŝkontakto okazas, la cirkvitfunkciigilo aŭtomate forveturos kaj fortranĉos la cirkviton, tiel malhelpante la cirkviton kaj ekipaĵon damaĝi pro superŝarĝo aŭ mallonga cirkvito.

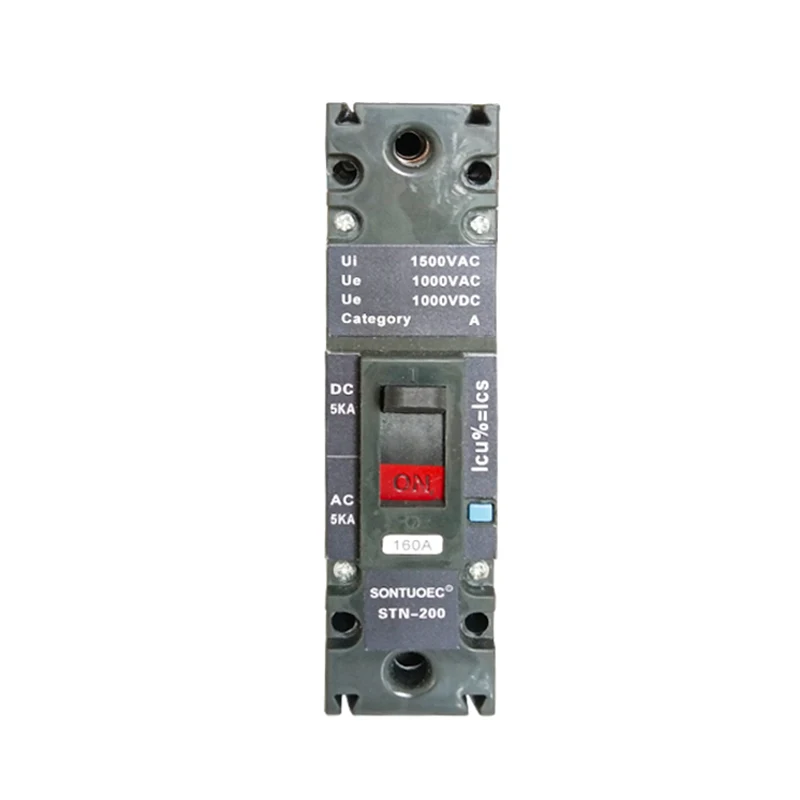

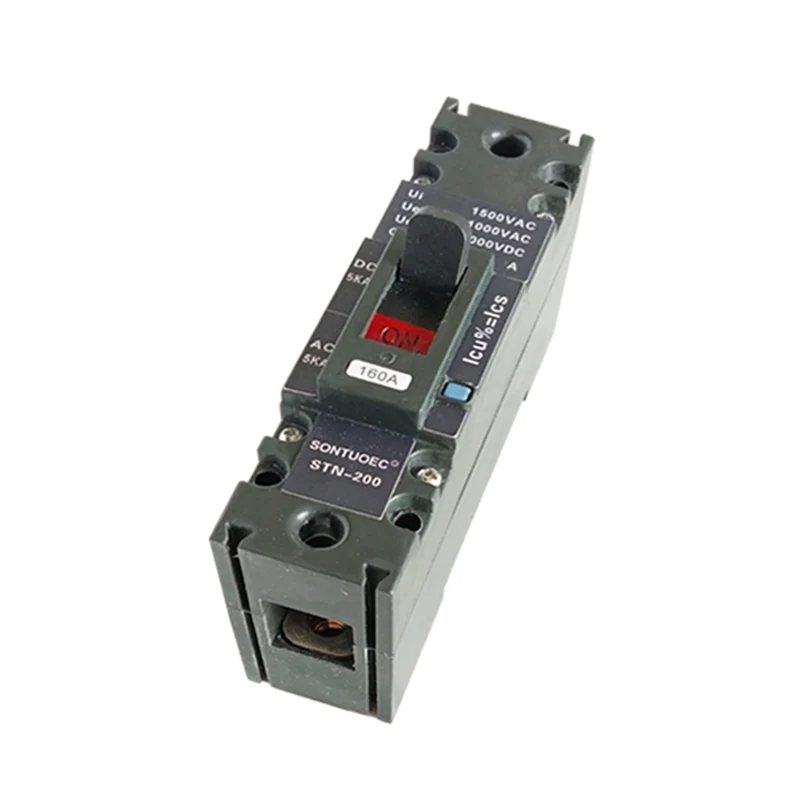

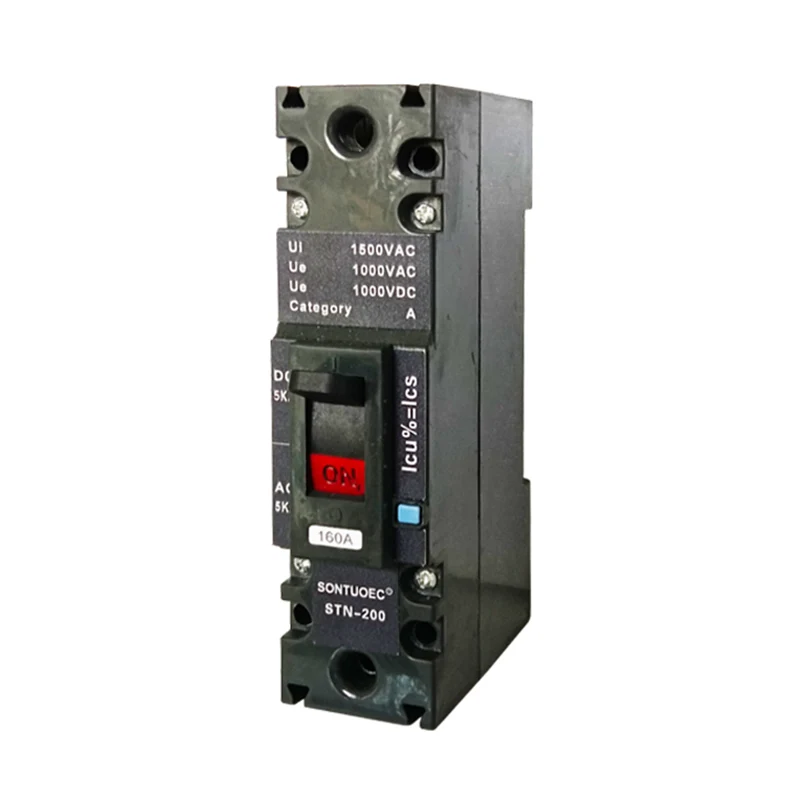

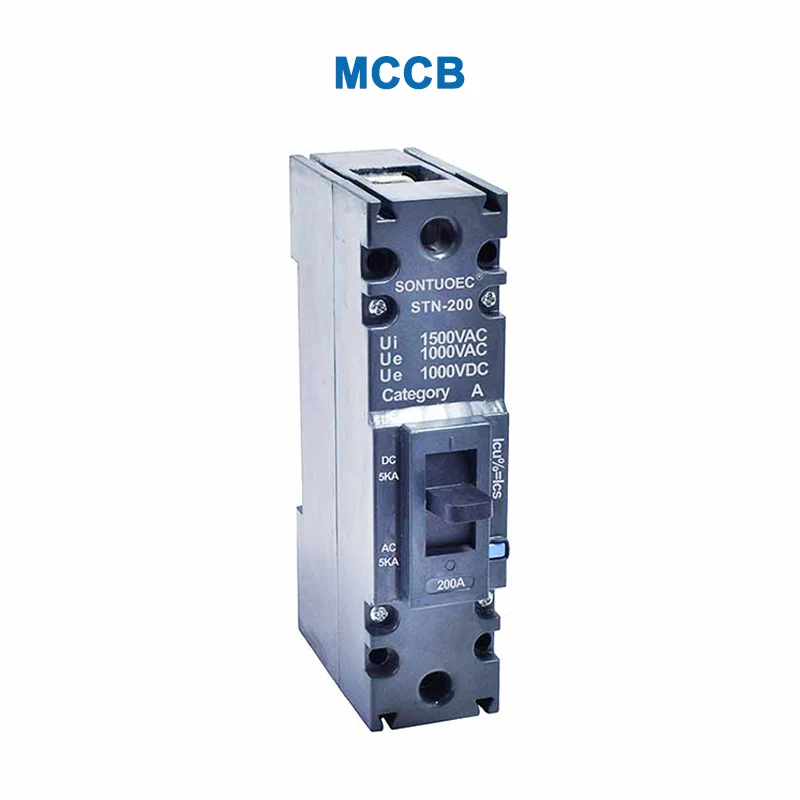

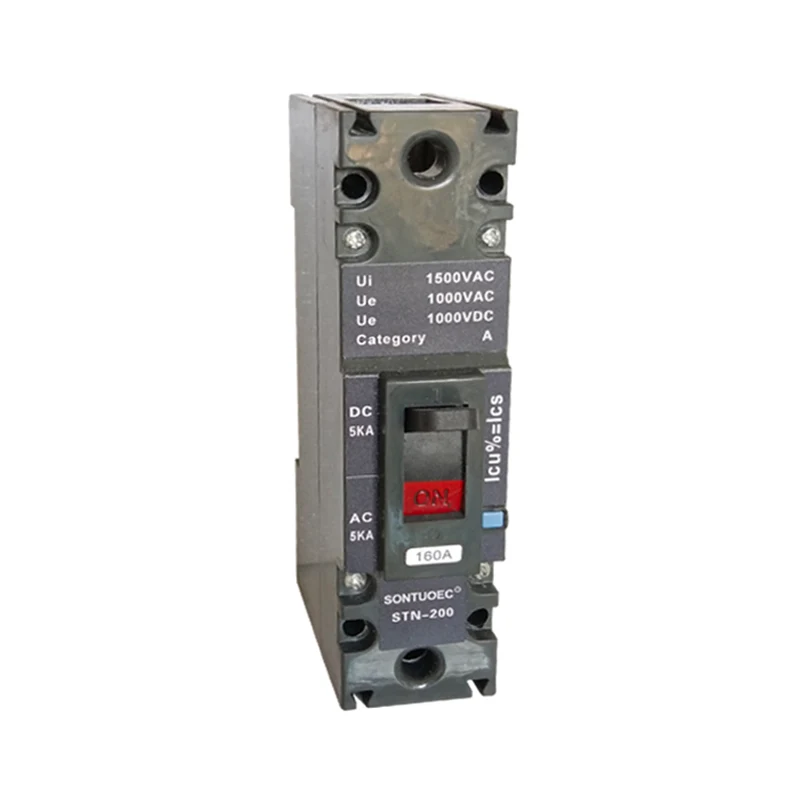

Modelo | STN-200 |
Normo: | IEC 60947-2 |
Strukturo | MCCB |
Tajpu | Moulede Case Circuit Breaker |
Atesto | CE |
Bobena tensio | 500V/750V/1000V |
Poluso | 1p |
Specifo | 1p: 200a |
Origino | Wenzhou zhanjiang |
Produktadkapacito | 2000 pecoj/semajno |
Rapido | Normala tipo -cirkvitfrapilo |
Instalado | Riparita |
Numero de Poloj | 1 |
Funkcio | Konvencio -Cirkvitfrapilo, Protekto de fiasko de cirkvit-rompilo, Superkurenta protekto |
Normo | IEC 60947-2 GB14048.2 |
En | 16,32,63,100,125,150,175,200a |
Ultinate Breaking Capacity (KA) LCS 100% |
AC: 100KA (220/240V); 50KA (380/415V); 30KA (440/460V); 20KA (480/500V); 15KA (600V); 10KA (800V); 5KA (1000V); DC: 100KA (125V); 50KA (250V); 15KA (500V); 10KA (800V); 5Ka (1000V). |
Transporta Pako | Interna Skatolo/Kartono |
Varmarko | Sontuoec, wzstec |
HS -Kodo | 8536200000 |
Principo de operacio
La funkcia principo de AC/DC muldita kaz -cirkvitfrapilo baziĝas sur la termikaj kaj elektromagnetaj efikoj de kurento. Kiam la kurento en la cirkvito superas la taksitan valoron de la cirkvitfunkciigilo, la bimetal en la cirkvitfrapilo estos fleksita de varmego, kio ekigos la vojaĝmekanismon por ekstermi la cirkviton. Samtempe, la cirkvitfunkciigilo ankaŭ estas ekipita per elektromagneta liberiga aparato, kiam ekzistas fuŝkontakta kurento en la cirkvito, la elektromagneta liberiga aparato agos rapide por ekstermi la cirkviton. Krome, iuj modeloj de cirkvitfunkciigiloj ankaŭ estas ekipitaj per protekto de filtraĵoj, kiam la filtra kurento estas detektita, ĝi ankaŭ aŭtomate fortranĉos la cirkviton.
Alta sentiveco kaj rapida respondo: AC/DC Molded Case Circuit Breaker kapablas rapide detekti faŭltajn fluojn en la cirkvito kaj tranĉi la cirkviton en tre mallonga tempo, tiel protektante la sekurecon de la cirkvito kaj ekipaĵo.
Multoblaj Protektaj Funkcioj: La cirkvitfunkciigilo integras multoblajn protektajn funkciojn kiel ekzemple superŝarĝa protekto, mallongcirkvitprotekto kaj (en iuj modeloj) likva protekto, kiu povas plenumi la protektajn bezonojn de malsamaj cirkvitoj.
Kompakta strukturo kaj alta protekta nivelo: muldita kazdezajno, kompakta strukturo kaj alta protekta nivelo, kapabla rezisti severajn mediajn kondiĉojn, kiel humideco, polvo, ktp.
Facile instali kaj konservi: cirkvitfrapiloj kutime adoptas kromprogramon, kiu estas facile instali kaj malmunti. Dume, ĝia simpla interna strukturo faciligas la konservadon kaj revizion.
AC/DC Molded Case Circuit Breaker estas vaste uzata en lokoj kie elektra protekto estas bezonata, kiel hejmoj, oficejoj, fabrikoj, hospitaloj kaj tiel plu. Precipe en lokoj, kie ambaŭ AC kaj DC -cirkvitoj devas esti protektataj, kiel sunenergiaj sistemoj, energiaj stokaj sistemoj, ŝarĝaj amasoj, ktp., AC/DC muldita kaz -cirkvitfrapilo estas pli vaste uzata.
