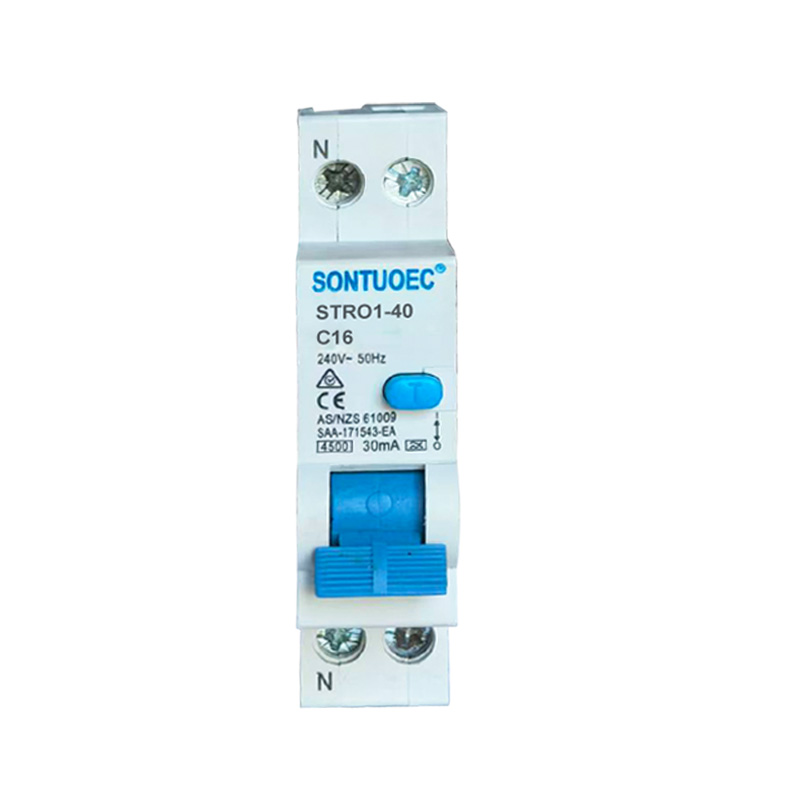

6ka Restora Nuna Circuit Breaker Over Current Protection RCBO

SONTUOEC estas unu el la ĉinaj provizantoj / fabrikistoj specialigitaj en la produktado de diversaj malgrandaj elektraj aparatoj STRO1-40 RCBO, plena nomo estas Residual Current Circuit Breaker with Overcurrent Protection. Ĝi estas elektra sekureca aparato, kiu integras superŝarĝan protekton, kontraŭkurtan protekton kaj elfluan protekton, kaj estas vaste uzata en elektraj sistemoj en loĝdomaj, komercaj kaj industriaj areoj por certigi personan sekurecon kaj sekuran funkciadon de ekipaĵo.STRO7-40 RCBO estas grava elektra sekureca aparato kun superŝarĝo, kurta cirkvito kaj elflua protekto. Komprenante ĝian funkcian principon, karakterizaĵojn, aplikajn scenarojn kaj elektojn kaj instalajn metodojn, vi povas pli bone uzi kaj konservi STRO7-40 RCBO por certigi la sekuran funkciadon de elektraj sistemoj.

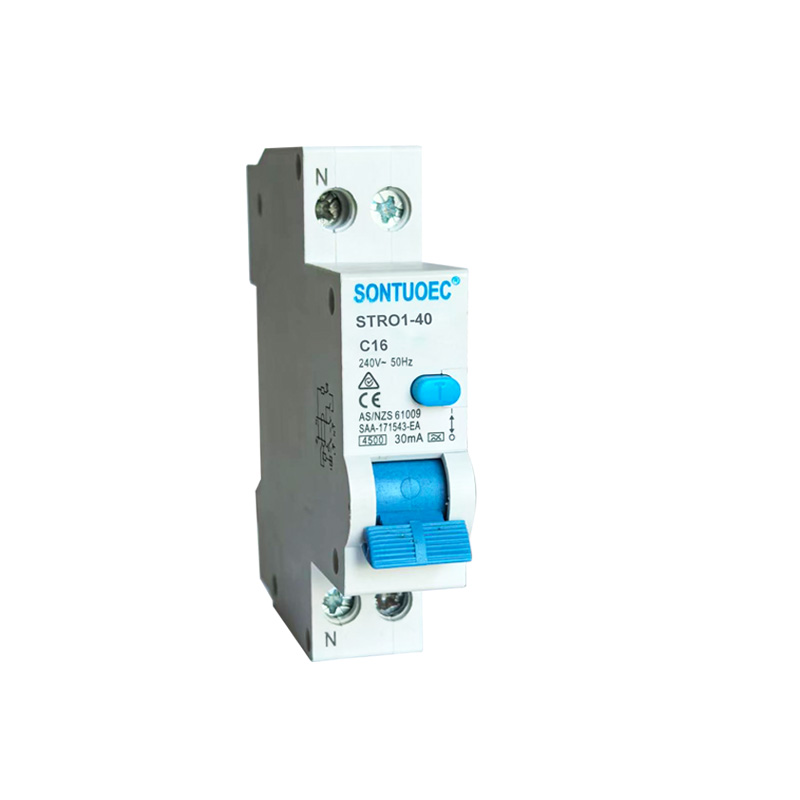

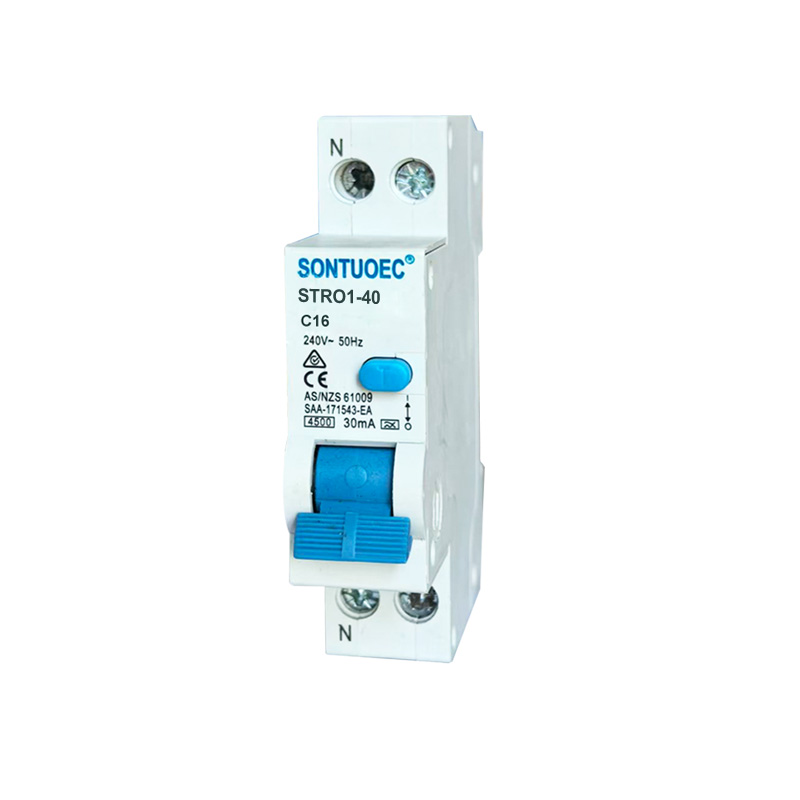

Modelo:STRO1-40

Sendu Demandon

Priskribo de la produkto

Specifoj:

Sandard			IEC/EN 61009-1
Elektra	Tipo (ondformo de la terfuĝo sentita)		Elektronika tipo
trajtoj	Taksita kurento En	A	A, AC
	poloj	P	1P+N
	Taksita tensio	V	AK 230
	Taksita Kurento:		6,10,16,20,25,32,40A
	Taksita sentemo I△n	A	0.01,0.03,0.1,0.3,0.5
	Izola tensio Ui	V	250
	Taksita resta faro kaj	A	500
	rompkapablo I△m	A	500
	Kurtcirkvita kurento I△c	A	45 006 000
	Taksita ofteco	Hz	50/60
	Grado de poluado		2
Mekanika	Elektra vivo	t	4000
trajtoj	Mekanika vivo	t	10000
	Protekta grado		IP20
	Ĉirkaŭa temperaturo	ºC	-25~+40
	(kun ĉiutaga mezumo ≤35ºC)	ºC	-25~+40
	Stoka temperaturo	ºC	-25~+70
Instalado	Tipo de konekto de terminalo		Kablo/U-speca busbar/ping-tipa busbar
	Fina grandeco supro/malsupro por kablo	mm2	25
	Fina grandeco supro/malsupro por kablo	AWG	18-5
	Fina grandeco supro/malsupro por busbar	mm2	25
	Fina grandeco supro/malsupro por busbar	AWG	18-3
	Muntado		Sur DIN-relo EN 60715 (35mm) per rapida klipo aparato
	Konekto		De supre kaj malsupre

Ĉefaj funkcioj de STRO1-40 RCBO

Superŝarĝa Protekto: Kiam la kurento en la cirkvito superas la taksitan valoron de la STRO1-40 RCBO, ĝi aŭtomate fortranĉos la cirkviton en difinita tempo por malhelpi la cirkviton kaj ekipaĵon de supervarmiĝo, tiel evitante fajron kaj damaĝon.

Protekto de mallonga cirkvito: Kiam fuŝkontakto okazas en cirkvito, la STRO1-40 RCBO rapide fortranĉos la cirkviton por eviti ke la kurta cirkvito kurento kaŭzu gravan damaĝon al la cirkvito kaj ekipaĵo.

Protekto de Elfluo: La STRO1-40 RCBO kapablas detekti restan kurenton (t.e., elfluan kurenton) en cirkvito. Kiam la postrestanta fluo superas la fiksitan sojlon, la STRO1-40 RCBO fortranĉos la cirkviton en tre mallonga tempodaŭro por malhelpi elektrokutajn akcidentojn kaj elektrajn fajrojn.

Principo de funkciado de la STRO1-40 RCBO

La STRO1-40 RCBO enhavas internan termikan magnetan ekskursetodetektilon (por troŝarĝo kaj kurtcirkvito-protekto) kaj restankurenta detektilo (por elflua protekto). Kiam la nuna aŭ postrestanta kurento en la cirkvito estas nenormala, la responda strikisto ekigas la ekfunkciantan mekanismon de la STRO7-40 RCBO, igante ĝin rapide fortranĉi la cirkviton.

1.Thermal Magnetic Tripper: Ĝi utiligas la varmegon kaj magnetan kampon generitan kiam la fluo pasas tra la konduktoro por ekigi la stumblon. Kiam la fluo estas tro alta, la konduktoro varmigas kaj generas magnetan kampon, kaŭzante la dumetalon ene de la termika magneta strikisto fleksi aŭ la magneto altiri la ferkernon, tiel ekigante la stumblon.

2.Residua kurento-detektilo: Ĝi uzas nul-sekvencan kurenttransformilon por detekti la postrestantan kurenton en la cirkvito. Kiam la postrestanta kurento superas la fiksitan sojlon, la postrestanca detektilo sendos signalon al la ekfunkcianta mekanismo por malŝalti la cirkviton.

Trajtoj de STRO1-40 RCBO

Multfunkcia integriĝo: La STRO1-40 RCBO integras superŝarĝajn, kurtcirkvitajn kaj elfluajn protektofunkciojn, simpligante la dezajnon kaj instaladon de elektraj sistemoj.

Alta sentemo: STRO1-40 RCBO povas rapide detekti kaj fortranĉi eksternormajn kaj postrestantajn fluojn en la cirkvito, provizante fidindan protekton.

Facila instali kaj prizorgi: STRO1-40 RCBO estas kutime modularigitaj por facila instalado kaj bontenado.

Alta sekureco: STRO1-40 RCBO estas rigore testitaj kaj atestitaj por alta sekureco kaj fidindeco por certigi la sekuran funkciadon de elektraj sistemoj.

Aplikaj Scenaroj de STRO1-40 RCBO

STRO1-40 RCBOs estas vaste uzataj en elektraj sistemoj en la loĝdomaj, komercaj kaj industriaj sektoroj, precipe tiuj, kiuj postulas samtempan superŝarĝon, kurtcirkviton kaj protekton pri terfuĝo. Ili estas kutime instalitaj en distribuoskatoloj, ŝaltpaneloj aŭ kontrolkabinetoj por protekti cirkvitojn kaj ekipaĵon de damaĝo kaŭzita de eksternormaj kurento kaj tensio, kaj por malhelpi elektrokuton.
