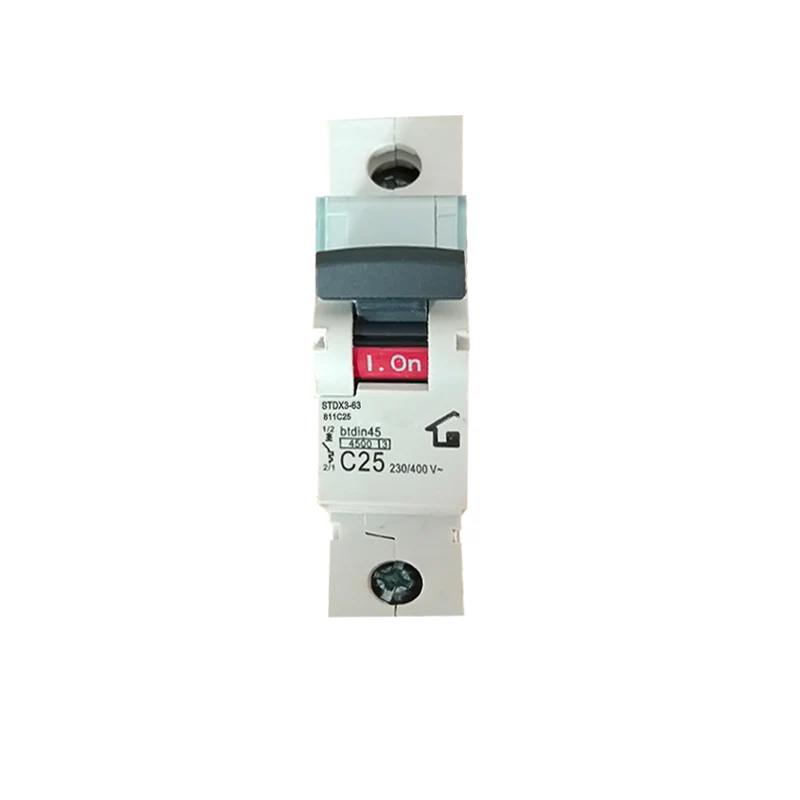

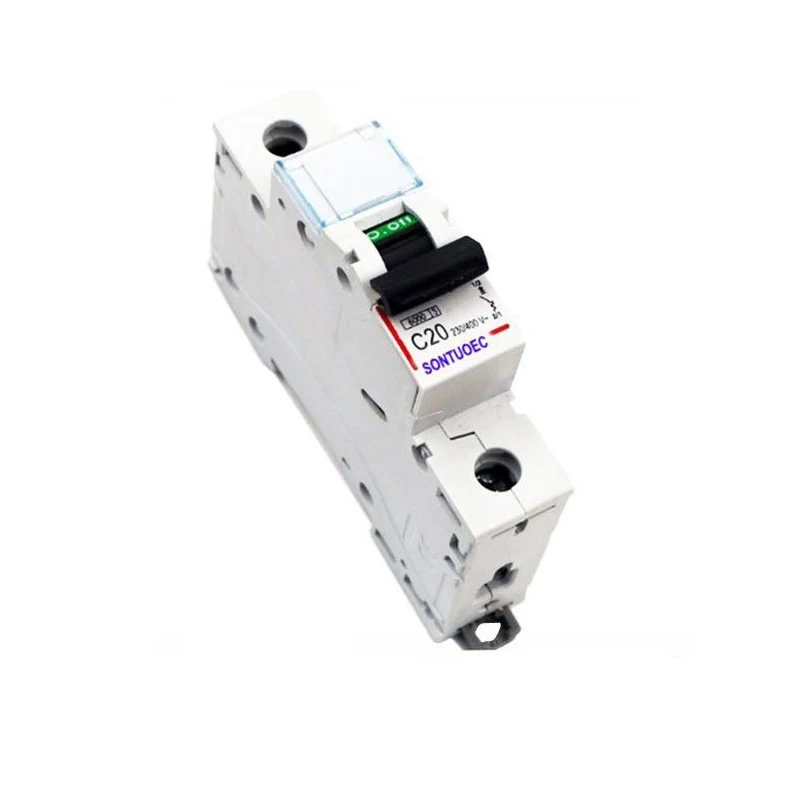

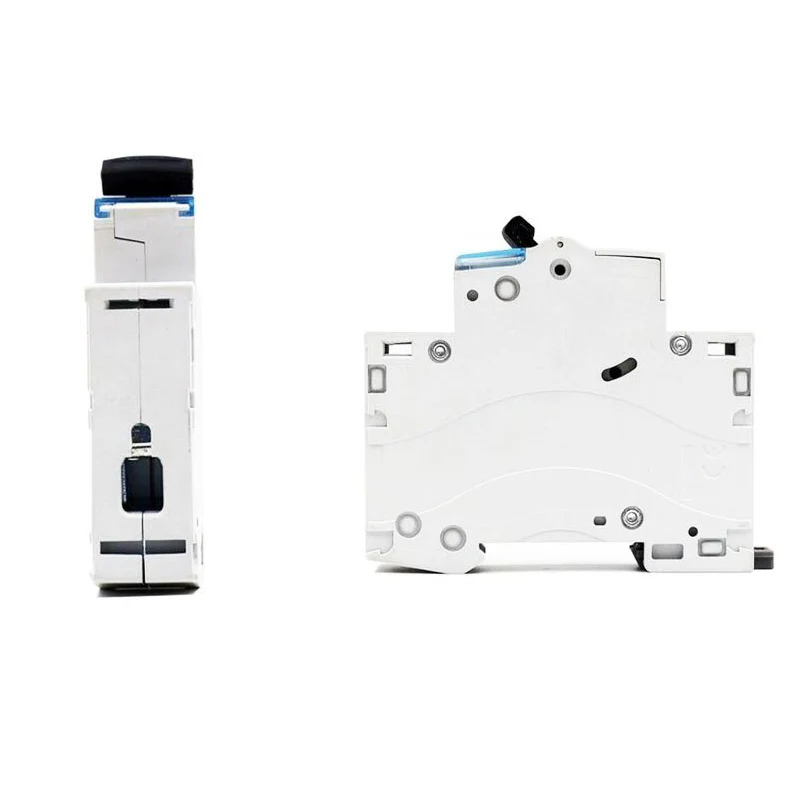

63a MCB havas la kapablon rapide respondi kaj precize fortranĉi la cirkviton, kio povas efike malhelpi elektran ekipaĵon damaĝi pro superŝarĝo aŭ mallonga cirkvito. 63A MCB estas kompakta, facile instalebla kaj reuzebla, reduktante prizorgajn kostojn.63A MCB estas vaste uzata en cirkvitprotekto en diversaj lokoj kiel industria, komerca, alta kaj civila loĝado.
Normo |
Unuo |
IEC/EN 60898-1 |
|
Elektra Trajtoj |
Taksita kurento en |
A |
1,2,4,610,16,20,25,32,40,50,63a |
Poloj |
P |
1p, 2p, 3p, 4p |
|
Taksita tensio ue |
V |
AC 230, 400 |
|
Izolita tensio ui |
V |
500 |
|
Taksita ofteco |
Hz |
50/60 |
|
Taksita rompkapacito |
A |
3000, 4500, 6000 |
|
Taksita impulso rezistas tension (1.2/50) UIMP |
V |
4000 |
|
Dielektra testo tensio ĉe Ind. Freq. por 1min |
KV |
2 |
|
Poluado |
|
2 |
|
Termo-magneta liberiga karakterizaĵo |
|
B, C, D |
|
Mekanika Trajtoj |
Elektra Vivo |
t |
4000 |
Mekanika Vivo |
t |
10000 |
|
Protekta grado |
|
IP20 |
|
Referenca temperaturo por agordo de Thermai Element |
ºC |
30 |
|
Ĉirkaŭa temperaturo (kun ĉiutaga mezumo ≤35ºC) |
ºC |
-5 ~+40 (Speciala Apliko Bonvolu raporti al korektado de kompensaj temperaturoj) |
|
Stokada temperaturo |
ºC |
-25 ~+70 |
|
Instalado |
Terminala Konekta Tipo |
|
Kablo/ping-tipo busbar |
Fina grandeco supro / fundo por kablo |
mm2 |
25 |
|
|
AWG |
18-3 |
|
Fina grandeco supro / fundo por busbarbaro |
mm2 |
25 |
|
|
AWG |
18-3 |
|
Streĉanta tordmomanto |
N*m |
2 |
|
|
ln-ibs. |
18 |
|
Muntado |
|
Sur Din Rail EN 60715 (35mm) per rapida klipo -aparato |
|
Konekto |
|
De supre kaj malsupre |
Taksita kurento: 63a, indikante, ke la maksimuma kurento, kiun ĉi tiu MCB povas sekure porti, estas 63 amperoj.
Taksita tensio: La taksita tensio de la MCB povas varii depende de la apliko kaj postuloj, sed ĝi kutime taŭgas por cirkvitoj kun AC 50/60Hz kaj taksita tensio de 230/400V.
Nombro de polusoj: La nombro de poloj de MCB-oj povas varii de modelo al modelo, kaj la komunaj estas unu-polaj (1p), duobla poluso (2p), tri-polaj (3p) kaj kvar-polaj (4p). Inter ili, 4p indikas, ke ĉi tiu MCB estas uzata por trifazaj + N-drataj cirkvitoj.
Hejma cirkvito: Ĝi taŭgas por la cirkvitprotekto de hejmaj elektraj ekipaĵoj, kiel lumigado, socket kaj tiel plu.
Komercaj konstruaĵoj: En komercaj konstruaĵoj kiel butikcentroj kaj oficejaj konstruaĵoj, 63A MCB povas esti uzata por protekti elektrajn ekipaĵojn kun pli grandaj ŝarĝoj.
Industria: en industria aŭtomatigo kaj
Produktaj linioj, 63A MCB povas esti uzataj por protekti kritikajn ekipaĵojn kaj produktadajn cirkvitojn.
