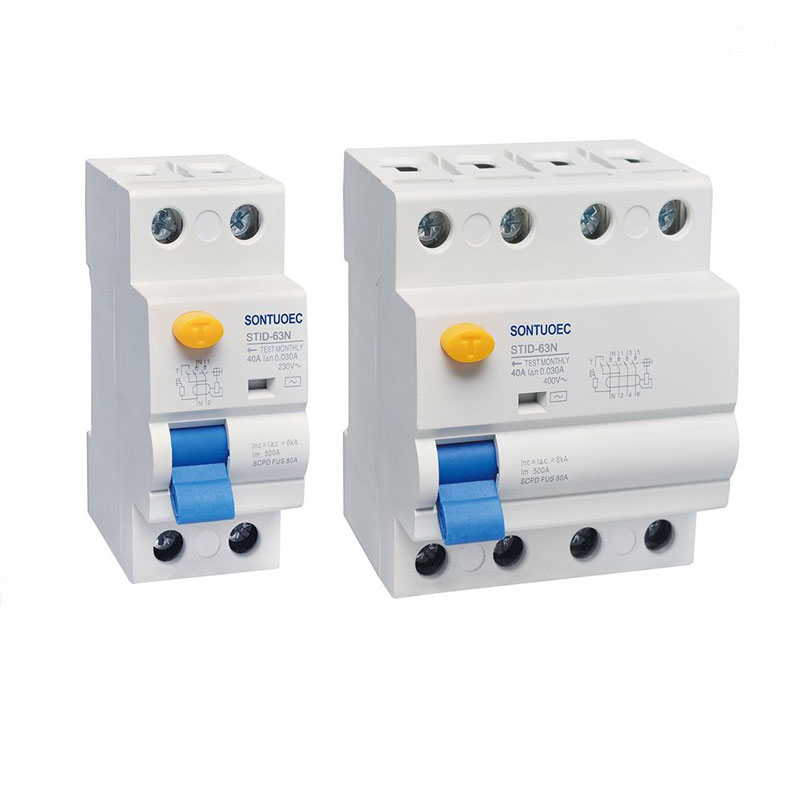

63a/100mA Residual Current Circuit Breaker RCCB

63a/100mA Residual Futenca Circuit Breaker RCCB estas la kurento en cirkvito krom la normala funkcianta kurento, kiu povas esti generita pro ekipaĵa izolado -damaĝo, dungitaro elektra ŝoko, aŭ grundaj faŭltoj, ktp. La ĉefa funkcio de la RCCB estas rapide ekstermi la cirkviton, kiam la elektra kurento estas detektita kiel suferanta valoron, kiu preventas, ke ĝi preventas, ke la cirkvito estas antaŭvidita de la cirkvito.

Modelo:STID-63N

Sendu Demandon

Priskribo de la produkto

Normo:	IEC 61008-1
Modelo:	Sign-63n
Postrestantaj aktualaj trajtoj:	Kaj, kaj
Poluso Ne .:	2p, 4p
Taksita kurento:	16a, 25a, 32a, 40a, 63a;
Taksita tensio:	230/400V AC
Taksita ofteco:	50/60hz
Taksita postrestanta funkcianta kurento IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Taksita postrestanta ne-funkcianta kurento i Δno:	≤0.5iδn
Taksita kondiĉa fuŝkontakta kurento Inc:	6000a
Taksita kondiĉa postrestanta fuŝkontakto aktuala IΔC:	6000a
Tripanta Daŭro:	Tuja trapikado 0.1sec
Postrestanta vojaĝanta aktuala gamo:	0,5iδn ~ iδn
Elektromekanika eltenemo:	4000 cikloj
Fiksanta tordmomanto:	2.0nm
Konekta fina stacio:	Ŝraŭba fina kolono -fina stacio kun krampo
Instalado:	35mm DIN -fervoja muntado

Principo de operacio

La operacia principo de la RCCB baziĝas sur la principoj de elektromagneta indukto kaj aktuala ekvilibro. Kiam la postrestanta kurento en la cirkvito trapasas la transformilon, la transformilo generas respondan magnetan fluon. Ĉi tiu magneta fluo estas transformita al elektra signalo kaj prilaborita per elektronika cirkvito. Kiam la prilaborita elektra signalo atingas antaŭdifinitan sojlon, la RCCB ekigas la liberigan mekanismon por agi, kaŭzante la cirkvit -rompilon rapide ekstermi la cirkviton.

Ĉefaj Trajtoj

Alta sentiveco: La RCCB kapablas detekti malgrandajn postrestantajn fluojn, kutime malpli ol 30mA (ĝusta valoro dependas de produktaj specifaĵoj), kio helpas ekstermi cirkvitojn en tempo antaŭ ol elektrokutaj akcidentoj okazas.

Rapida respondo: RCCB povas rapide ekstermi la cirkviton ene de kelkaj milisekundoj post detekti la postrestan kurenton, kiu efike malhelpas elektrajn akcidentojn kaj la disvastiĝon de elektraj fajroj.

Sekura kaj fidinda: RCCB adoptas progresintajn elektronikajn komponentojn kaj malkonektante mekanismon kun alta fidindeco kaj stabileco. Samtempe ĝi ankaŭ havas superŝarĝajn kaj mallongajn cirkvitajn protektajn funkciojn, kiuj povas plene protekti la sekurecon de cirkvitoj kaj ekipaĵo.

Facila instali kaj konservi: RCCB kutime adoptas modulan dezajnon, kompaktan strukturon kaj facile instali. Ĝi ankaŭ havas facile inspekti kaj anstataŭigi kontaktojn por rutina bontenado kaj inspektado.

Aplikaj scenaroj

63a/100mA Residual Nuna Cirkvito RCCB estas vaste uzata en diversaj situacioj kie elektra protekto estas bezonata, inkluzive sed ne limigita al:

Loĝejaj kaj komercaj konstruaĵoj: Por protekto de elektraj ekipaĵoj kaj persona sekureco kontraŭ elektraj ŝokaj akcidentoj kaj elektraj fajroj. En hejmoj, RCCB -oj estas kutime instalitaj en distribuaj skatoloj kiel la ĉefa aŭ branĉa protekto por hejmaj cirkvitoj.

Industria produktadlinio: Ĝi estas uzata por protekti la normalan funkciadon de elektraj ekipaĵoj kiel motoroj, transformiloj, ktp, kaj malhelpi damaĝon kaj halton de ekipaĵoj kaŭzitaj de filtrado kaj superŝarĝo. En la industria kampo, RCCB -oj estas kutime instalitaj ĉe la enira fino de elektra ekipaĵo kiel la protekta aparato de la ekipaĵo.

Publikaj instalaĵoj: kiel hospitaloj, lernejoj, bibliotekoj kaj aliaj lokoj, RCCBoj estas uzataj por certigi la sekuran funkciadon de elektraj ekipaĵoj kaj sekuran uzon de elektro fare de dungitaro. Ĉi tiuj lokoj kutime havas pli altajn postulojn por elektra sekureco, do RCCB -oj estas pli vaste uzataj.
