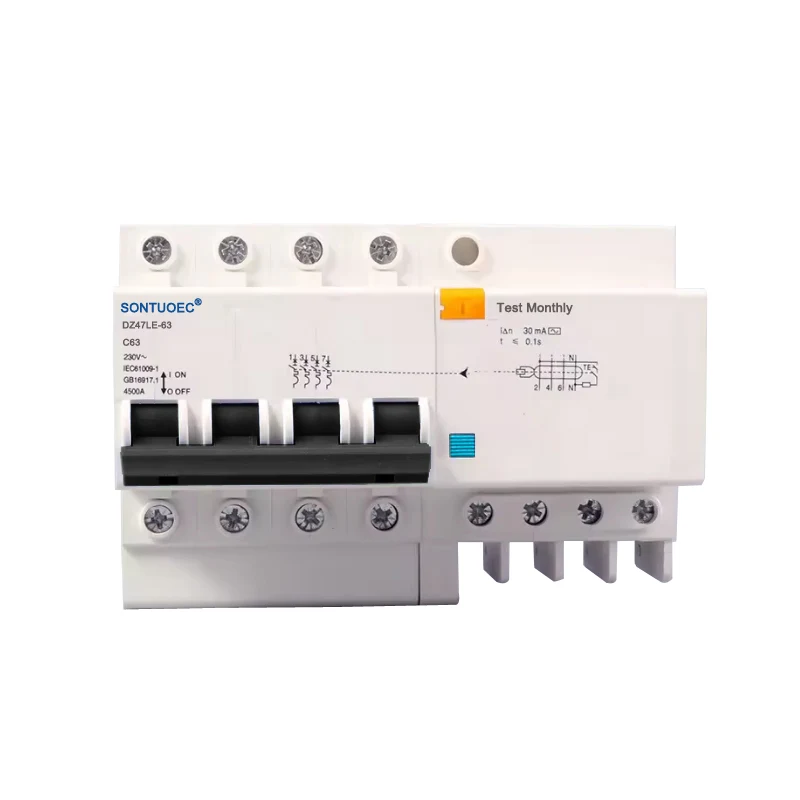

4P RCBO AC -tipo

La 4P RCBO AC-tipo estas 4-polusa cirkvitfunkciigilo, kiu kombinas postrestantan kurentan protekton kaj superkurentajn protektajn funkciojn, precipe desegnitajn por alternaj kurentaj (AC) cirkvitoj. Ĝi povas aŭtomate ekstermi la nutraĵon kiam postrestanta kurento (t.e. fuga kurento) estas detektita en la cirkvito por eviti elektrajn fajrojn kaj personajn elektrajn akcidentojn. Samtempe ĝi ankaŭ havas superkurentan protektan funkcion, kiu povas aŭtomate ekstermi la nutraĵon en kazo de superŝarĝo aŭ fuŝkontakto en la cirkvito por protekti la sekurecon de la cirkvito kaj ekipaĵo.

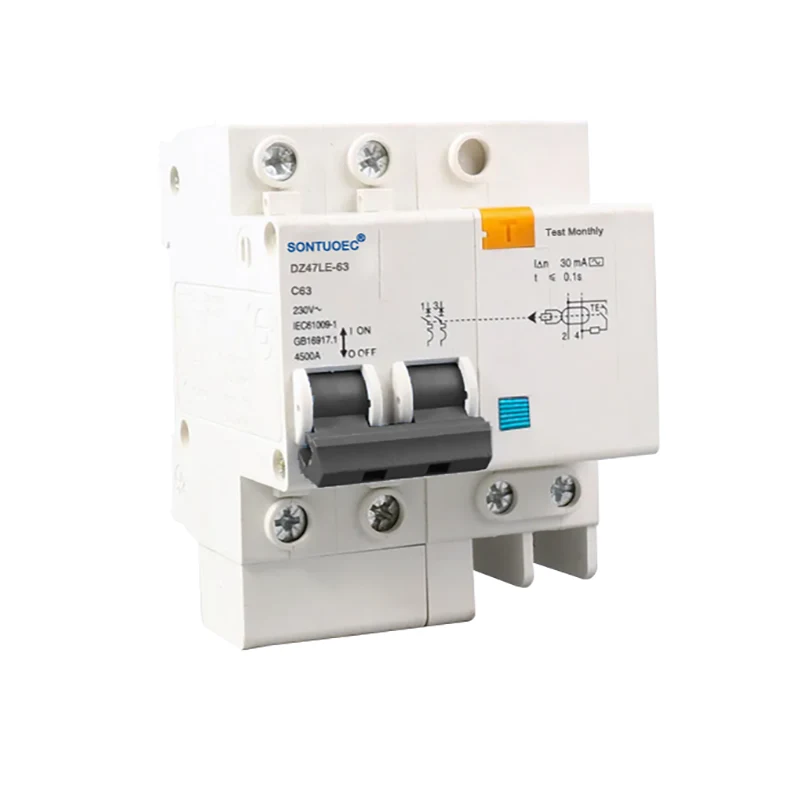

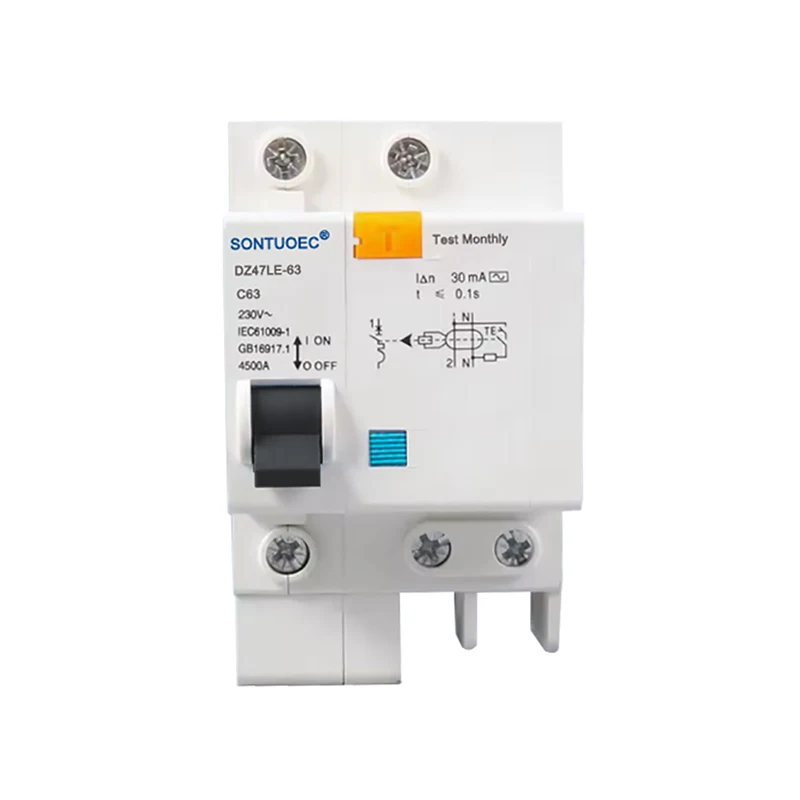

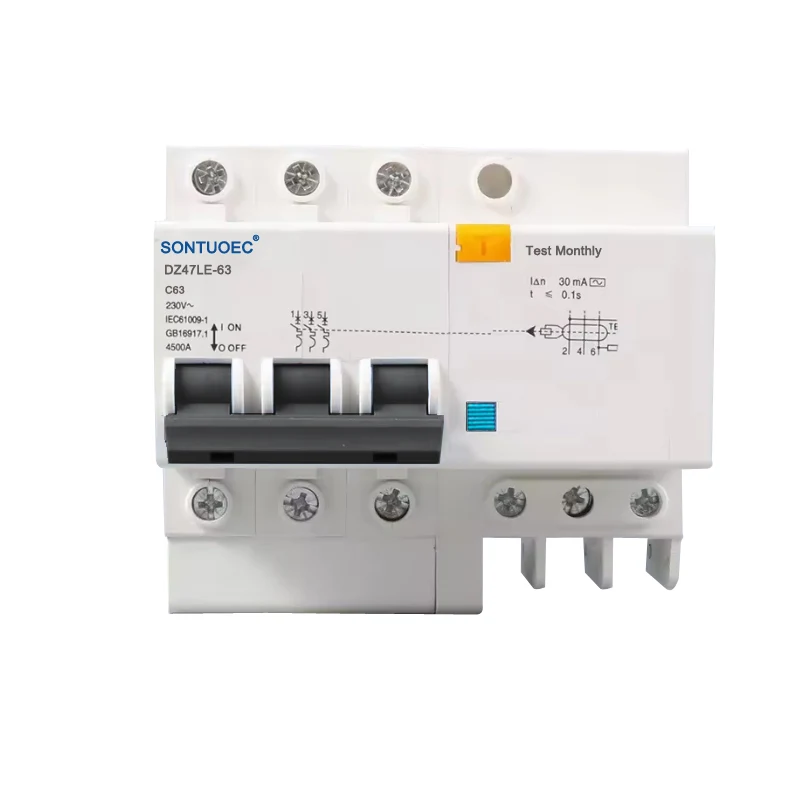

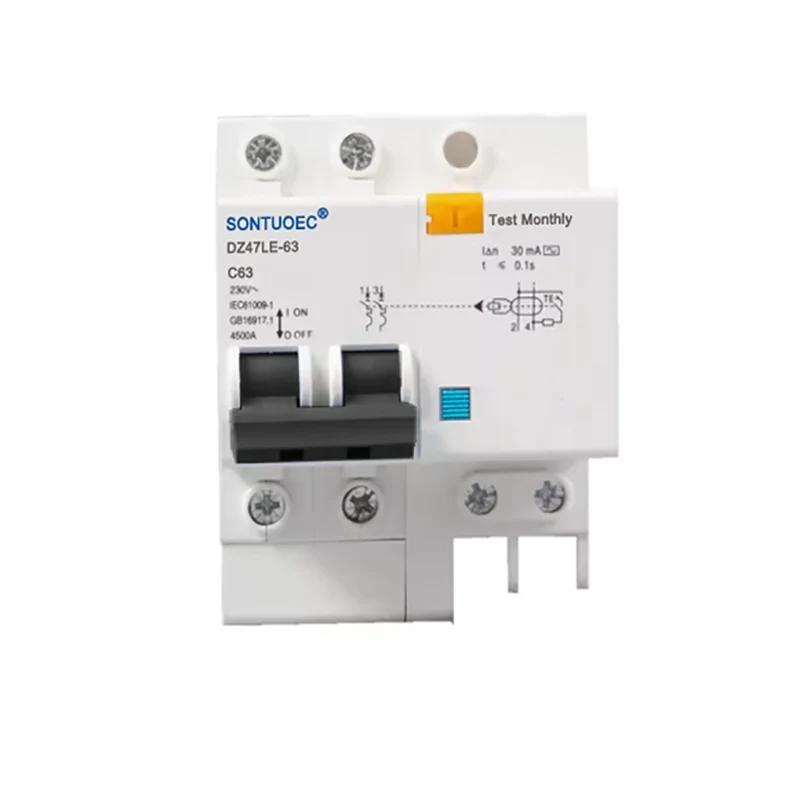

Modelo:DZ47LE-63

Sendu Demandon

Priskribo de la produkto

Nomo

Postrestanta cirkvitfunkciigilo kun superkurenta protekto

Trajtoj

superŝarĝo/ fuŝkontakto/ fuga protekto

Poluso Ne

1P/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L

Rompanta kapablo 3Ka, 4.5KA, 6KA

Taksita kurento (a)

6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a

Taksita postrestanta funkcianta fluo:

10mA, 30mA, 100mA, 300mA, 500mA

Taksita tensio (V)

240/415V

Instalado

DIN Rail Type

Normo

IEC61009-1 、 GB16917-1

Atesto

CE


Principo de operacio

La operacia principo de la 4P RCBO AC -tipo baziĝas sur la vektora sumo de fluoj kaj sur elektromagnetaj principoj. Kiam la fluoj en la cirkvito sur la fajro (L) kaj nulo (N) dratoj ne egalas en grando, la vektora sumo de la fluoj en la primara flanko de la transforma cirkvito ne estas nulo, kio generas induktitan tension en la malĉefa flanka bobeno. Ĉi tiu induktita tensio estas aldonita al la elektromagneta relajso, generante ekscitan kurenton, kiu kreas inversan demagnetigan forton. Kiam la faŭlta kurento atingas la funkciantan aktualan valoron de la RCBO, ĉi tiu inversa demagnetiga forto kaŭzos la armaturon ene de la elektromagneta relajso por malŝalti de la jugo, pelante la operacian mekanismon agi kaj ekstermi la faŭltan aktualan cirkviton.


DZ47LE-63-Serio Elektronika Tero-Filma Protekto-Cirkvito-Rompilo taŭgas por ununura fazo loĝanta cirkvito de AC 50Hz/60Hz, taksita tensio 230V, kaj taksita kurento 6A ~ 63A; 400V por tri -fazo -cirkvito de AC 50Hz/60Hz. Ĝi povas protekti cirkvitan formon superŝarĝon kaj mallongan cirkviton. Ĉi tiu produkto havas avantaĝojn de malgranda volumo, alta rompanta kapablo, viva drato kaj nula linio estas fortranĉitaj samtempe, ankaŭ protektante personon kontraŭ elektra fuga ŝoko kaze de la fajra drato kaj nula linio kunligita.

Ĝi konformas al la norma IEC61009-1, GB16917.1.


Karakterizaĵo:

1). Provizas protekton kontraŭ elektra ŝoko, faŭlto de la tero, kurento;

2). Provizas protekton kontraŭ superŝarĝo, fuŝkontakto kaj tro-tensio;

3). Malgranda volumo, alta rompokapacito; Viva drato kaj nula linio estas fortranĉitaj samtempe;

4). Malgranda grandeco kaj pezo, facila instalado kaj kablado, alta kaj daŭra agado

5). Provizu kontraŭ misopera eksplodo kaŭzita de tuja tensio kaj tuja kurento.


Trajtoj kaj Avantaĝoj

Multfunkcia protekto: La 4P RCBO AC-tipo kombinas postrestantan aktualan protekton kaj superkurentan protekton por provizi kompletan protekton por cirkvitoj kaj ekipaĵo.

Alta sentiveco: Tre sentema protekto kontraŭ subita apliko aŭ malrapida pliiĝo de postrestanta sinusoida AC -kurento certigas malkombini.

Vasta gamo de apliko: Taŭga por AC-cirkvitoj en hejmaj, industriaj kaj komercaj potencaj distribuaj sistemoj, precipe por unu-fajra-unu-nula kablado.

Facila instali kaj konservi: akceptebla struktura dezajno, facile instali, kaj samtempe facile efektivigi prizorgadon kaj revizion.


Aplikaj scenaroj

4P RCBO AC -tipo estas vaste uzata por AC -cirkvitprotekto en hejmoj, oficejoj, komercaj premisoj kaj industriaj instalaĵoj. Ĝi estas aparte taŭga por aplikoj postulantaj protekton de kaj fajraj kaj nulaj dratoj, kiel lumaj cirkvitoj, socket -cirkvitoj kaj protekto de ekipaĵoj kiel motoroj.
