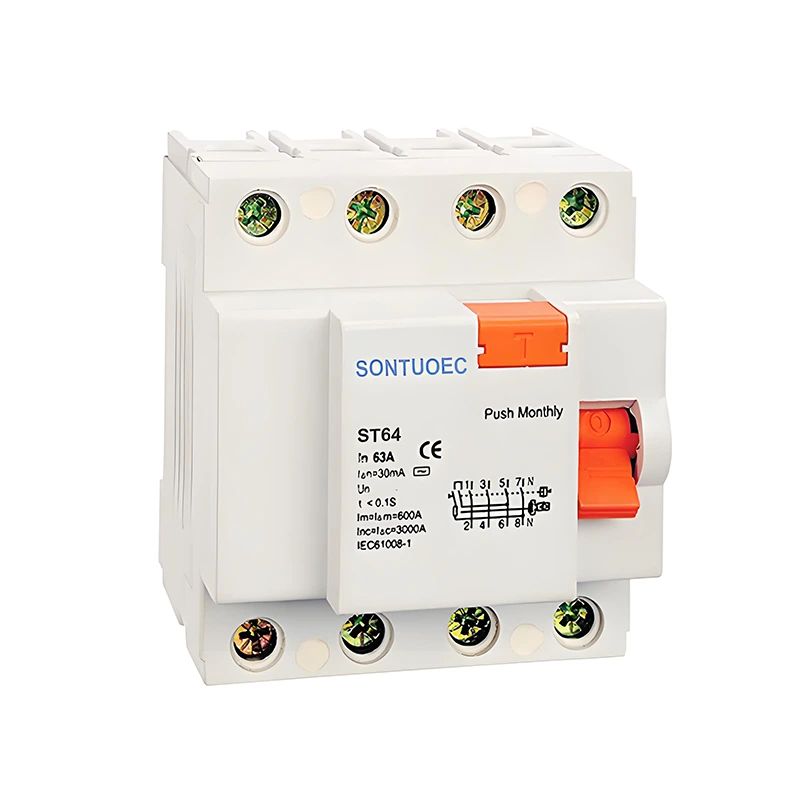

4p 63a /30mA Residual Current Circuit Breaker

4p 63a /30mA Residual Futenca Circuit Breaker estas postrestanta kurento -cirkvitfunkciigilo kun kvar polusoj (P), kiu havas taksitan kurenton de 63a kaj postrestanta kurento (t.e., likva agado) de 30mA. Elektrokutaj akcidentoj kaj elektraj fajroj.

Modelo:ST60

Sendu Demandon

Priskribo de la produkto

Normo:	IEC 61008-1
Modelo:	ST60
Postrestantaj aktualaj trajtoj:	Kaj, kaj
Poluso Ne .:	2p, 4p
Taksita kurento:	16a, 25a, 32a, 40a, 63a;
Taksita tensio:	230/400V AC
Taksita ofteco:	50/60hz
Taksita postrestanta funkcianta kurento IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Taksita postrestanta ne-funkcianta kurento i Δno:	≤0.5iδn
Taksita kondiĉa fuŝkontakta kurento Inc:	6000a
Taksita kondiĉa postrestanta fuŝkontakto aktuala IΔC:	6000a
Tripanta Daŭro:	Tuja trapikado 0.1sec
Postrestanta vojaĝanta aktuala gamo:	0,5iδn ~ iδn
Elektromekanika eltenemo:	4000 cikloj
Fiksanta tordmomanto:	2.0nm
Konekta fina stacio:	Ŝraŭba fina kolono -fina stacio kun krampo
Instalado:	35mm DIN -fervoja muntado

Principo de operacio

La funkcia principo de 4P 63A /30MA postrestanta aktuala cirkvitfrapilo baziĝas sur la principo de elektromagneta indukto. Kiam la postrestanta kurento en la cirkvito superas la fiksitan valoron, generiĝos magneta fluo proporcia al la postrestanta kurento, kaj ĉi tiu fluo pelos la liberigan mekanismon agi, igante la cirkvit -rompilon tranĉi la cirkviton rapide. Samtempe, RCCB ankaŭ havas superŝarĝon kaj mallongan cirkvitan protektan funkcion, kiam la kurento en la cirkvito superas la taksitan valoron, ĝi ankaŭ ekigas la agon de la strianta mekanismo.

Ĉefaj Trajtoj

Kvar-polusa dezajno: 4p signifas, ke la cirkvitfrapilo havas kvar fina staciojn, kutime uzitajn en tri-fazaj kvar-drataj aŭ unufazaj tri-drataj cirkvitoj, kapablaj de ekstermi ĉiujn fazajn kaj nulajn (aŭ neŭtralajn) fluojn samtempe.

Alta taksita kurento: 63a taksita kurento igas la cirkvitfrapilon kapabla porti pli grandajn ŝarĝojn, taŭgajn por protekto de alt-potenca elektra ekipaĵo.

Sentema detekto de fugoj: La kurento de postrestanta aktuala agordo de 30mA estas tre malalta, kio povas rapide detekti etajn filtraĵojn en la cirkvito kaj tranĉi la cirkviton ĝustatempe por certigi la sekurecon de dungitaro kaj ekipaĵo.

Sekura kaj fidinda: RCCB adoptas progresintan liberigan mekanismon kaj kontaktajn materialojn kun bonegaj elektraj kaj mekanikaj proprietoj, kiuj povas certigi ĝustatempan tranĉon de la cirkvito en kazo de faŭltoj kiel superŝarĝo, fuŝkontakto kaj fugaĵo por malebligi akcidentojn.

Aplika scenaro

4p 25a/30mA RCCB estas vaste uzata en diversaj situacioj, kiuj postulas elektran protekton, kiel:

Loĝejaj kaj komercaj konstruaĵoj: uzataj por protekti elektrajn ekipaĵojn kaj personan sekurecon, malhelpante elektrajn ŝokajn akcidentojn kaj elektrajn fajrojn.

Linioj de industriaj produktadoj: uzataj por protekti elektrajn ekipaĵojn kiel motoroj, transformiloj kaj aliaj elektraj ekipaĵoj kontraŭ normala funkciado, malebligante damaĝon de ekipaĵoj kaj halto pro fugoj, superŝarĝo kaj aliaj kialoj.

Publikaj instalaĵoj: kiel hospitaloj, lernejoj, bibliotekoj kaj aliaj lokoj, uzataj por certigi la sekuran funkciadon de elektraj ekipaĵoj kaj sekuran uzon de elektro fare de dungitaro.

4P 63A /30mA Residual Current Circuit Breaker
