Ĉi tiu tipo 4P 63A /30MA RCD AC ekigas la internan malkonektan mekanismon de la RCD, kaŭzante la RCD rapide ekstermi la nutraĵon, tiel protektante la sekurecon de elektraj ekipaĵoj kaj dungitaro.
Normo | IEC61008-1 |
Nombro de Poloj |
2p, 4p |
Taksita kurento (a) |
16 ,, 25,32,40,63 |
Taksita postrestanta funkciado Kurento (en) (MA) |
10,30,100,300,500 |
Taksita postrestanta Ne-operacia kurento (INO) (MA) |
≤0.5in |
Taksita tensio (V) |
AC 230/240 |
AC 230/400 |
|
Postrestanta funkcia kurento Amplekso |
0,5in ~ en |
Postrestanta aktuala tempo |
≤0.3s |
Fuŝkontakto Kapacito (ICU) |
6000a |
Eltenemo |
4000 |
Protekta grado |
IP20 |

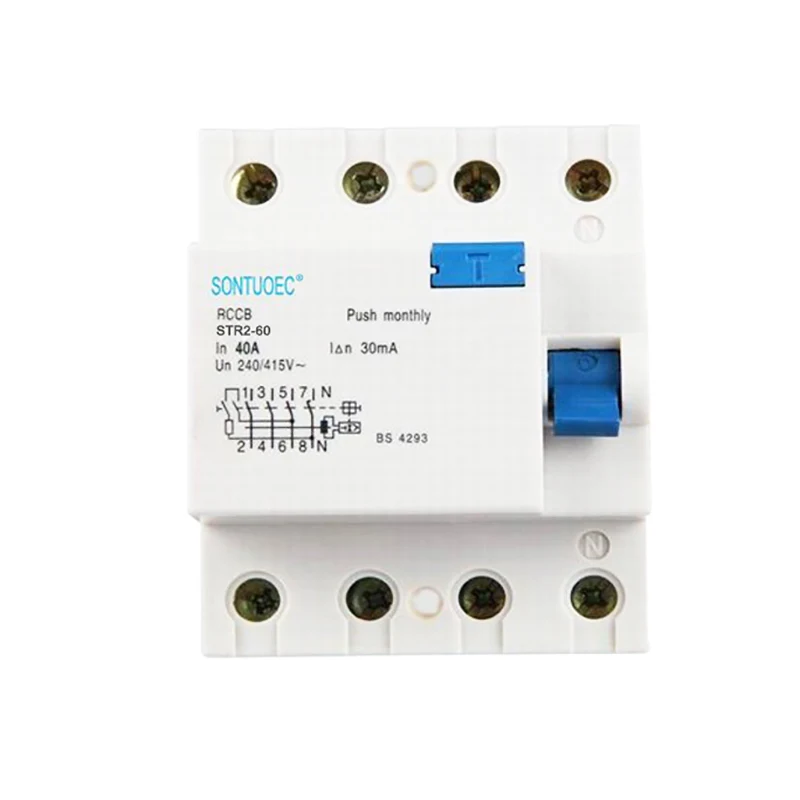

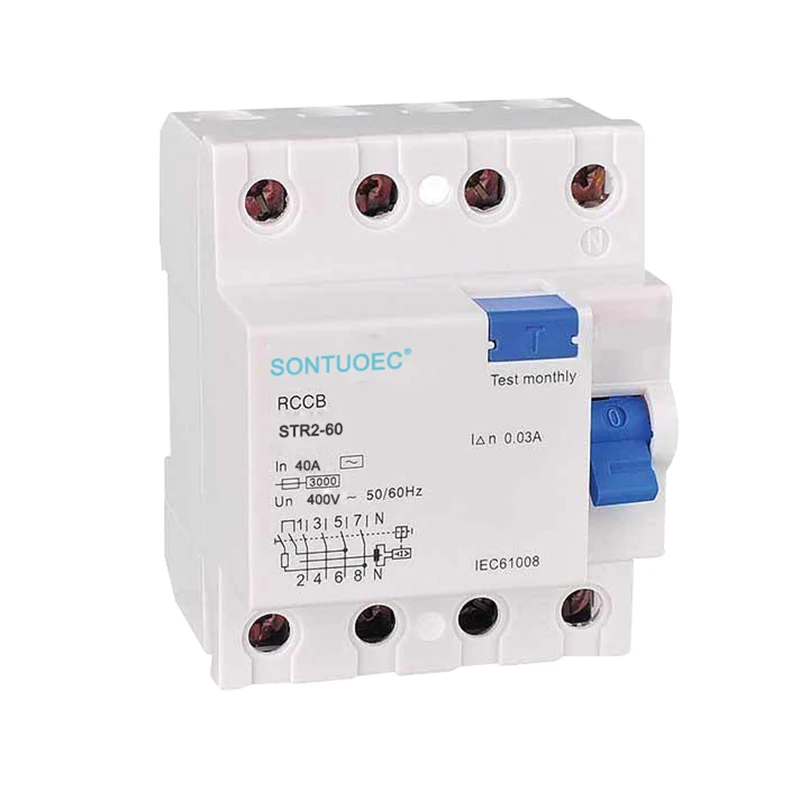

4P: Indikas, ke ĉi tiu 4P 63A /30MA RCD AC-tipo estas kvar-polusa ŝaltilo, t.e. ĝi povas kontroli la surŝnuron de kvar cirkvitoj samtempe. Ĉi tiu dezajno estas kutime uzata en aplikoj, kie la fazo, nulo kaj du grundaj dratoj devas esti fortranĉitaj samtempe por certigi, ke en kazo de filtrado aŭ faŭlto, la cirkvito povas esti tute ekstermita por provizi pli altan nivelon de elektra sekureca protekto.
63A: Indikas, ke la RCD estas taksita je 63 amperoj, kio estas la maksimuma aktuala valoro, kiun la RCD povas porti kontinue sen kaŭzi hejtadon aŭ damaĝon.
30mA: Indikas, ke la RCD havas filtran agan kurenton de 30 miliampoj, t.e., kiam la fuga kurento en la elektra sistemo superas ĉi tiun valoron, la RCD rapide ekstermos la nutraĵon por protekti personan sekurecon kaj malhelpi akcidentojn kiel elektraj fajroj.
RCD: Restanta kurenta aparato, elektra sekureca aparato uzata por detekti postrestantan kurenton (t.e. filtradon) en elektra sistemo kaj ekstermi la nutraĵon.
Tipo: Ĝi signifas, ke la RCD estas tipo, t.e. ĝi povas agi ĝuste sur ambaŭ AC kaj pulsantaj DC -postrestantaj fluoj (glata DC -kurento de ≤6mA povas esti supermetita). Ĉi tiu tipo de RCD taŭgas por cirkvitoj kun multaj elektronikaj aparatoj, kiel hejmaj aparatoj, oficejaj aparatoj, komputiloj kaj aliaj lokoj.
La operacia principo de la RCD baziĝas sur la postrestanta aktuala transformilo. Kiam malekvilibra kurento (t.e. filtrado) okazas en elektra sistemo, la postrestanta kurento -transformilo detektas ĉi tiun malekvilibran kurenton kaj generas magnetan fluon proporcian al la fuga kurento. Ĉi tiu magneta fluo deĉenigas la internan malkonektan mekanismon de la RCD, kaŭzante la RCD rapide ekstermi la fonton, tiel protektante la sekurecon de elektraj ekipaĵoj kaj dungitaro.
Industria Potenco: En industriaj medioj, pro la ĉeesto de granda nombro da elektraj ekipaĵoj kaj kompleksaj cirkvitaj sistemoj, necesas uzi 4p 63a /30mA RCD A -tipon por provizi kompletan elektran sekurecan protekton.
Komerca: En komercaj lokoj kiel butikcentroj, hoteloj, ktp., Kie estas alta koncentriĝo de homoj kaj elektraj ekipaĵoj, ĉi tiu speco de RCD ankaŭ bezonas por certigi elektran sekurecon.
Altfina loĝdomo: En iuj altaj loĝejoj, 4p 63a /30mA RCD A-tipo ankaŭ estas elektita por provizi pli altan nivelon de elektra sekureca protekto.
