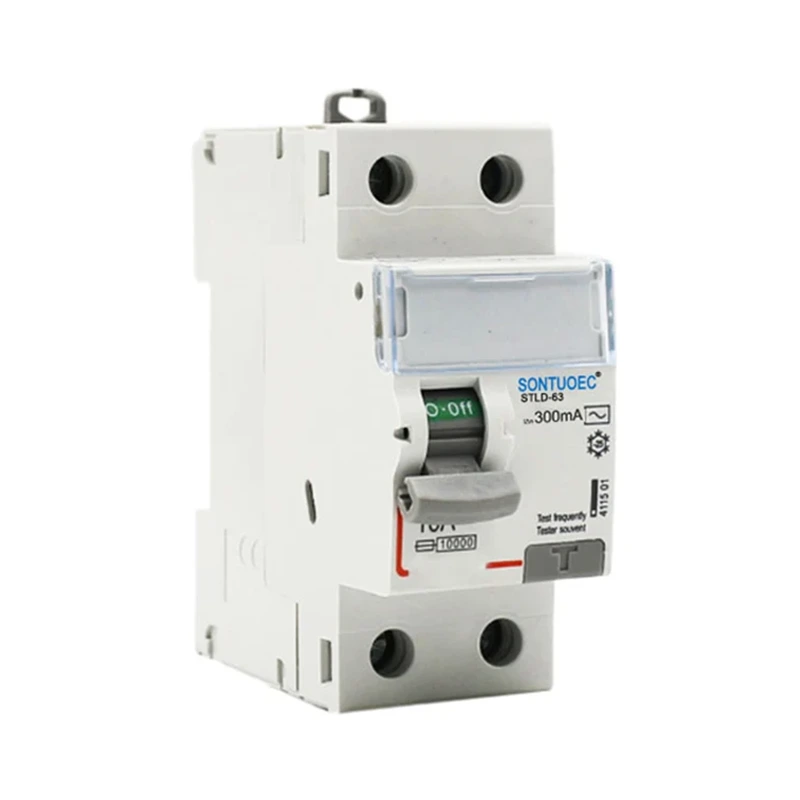

2p 63a/30mA RCD AC -tipo

La operacia principo de la 2P 63A/30MA RCD AC -tipo baziĝas sur la postrestanta aktuala transformilo. Kiam malekvilibra kurento (t.e. filtrado) okazas en elektra sistemo, la postrestanta kurento -transformilo detektas ĉi tiun malekvilibran kurenton kaj generas magnetan fluon proporcian al la fuga kurento. Ĉi tiu magneta fluo deĉenigas la internan liberigan mekanismon de la RCD, kaŭzante la RCD rapide ekstermi la nutraĵon.

Sendu Demandon

Priskribo de la produkto

Modelo:

Elektro-magneta tipo; Elektronika tipo

Normo IEC 61008-1

Postrestantaj aktualaj trajtoj:

Kaj, kaj

Poluso Ne .:

2p, 4p

Taksita kurento:

16a, 25a, 32a, 40a, 63a;

Taksita tensio:

230/400V AC

Taksita ofteco:

50/60hz

Taksita postrestanta funkcianta kurento IΔN:

10mA, 30mA, 100mA, 300mA, 500mA

Taksita postrestanta ne-funkcianta kurento i Δno:

≤0.5iδn

Taksita kondiĉa fuŝkontakta kurento Inc:

6000a

Taksita kondiĉa postrestanta fuŝkontakto aktuala IΔC:

6000a

Tripanta Daŭro:

Tuja trapikado 0.1sec

Postrestanta vojaĝanta aktuala gamo:

0,5iδn ~ iδn

Elektromekanika eltenemo:

4000 cikloj

Fiksanta tordmomanto:

2.0nm

Konekta fina stacio:

Ŝraŭba fina kolono -fina stacio kun krampo

Instalado:

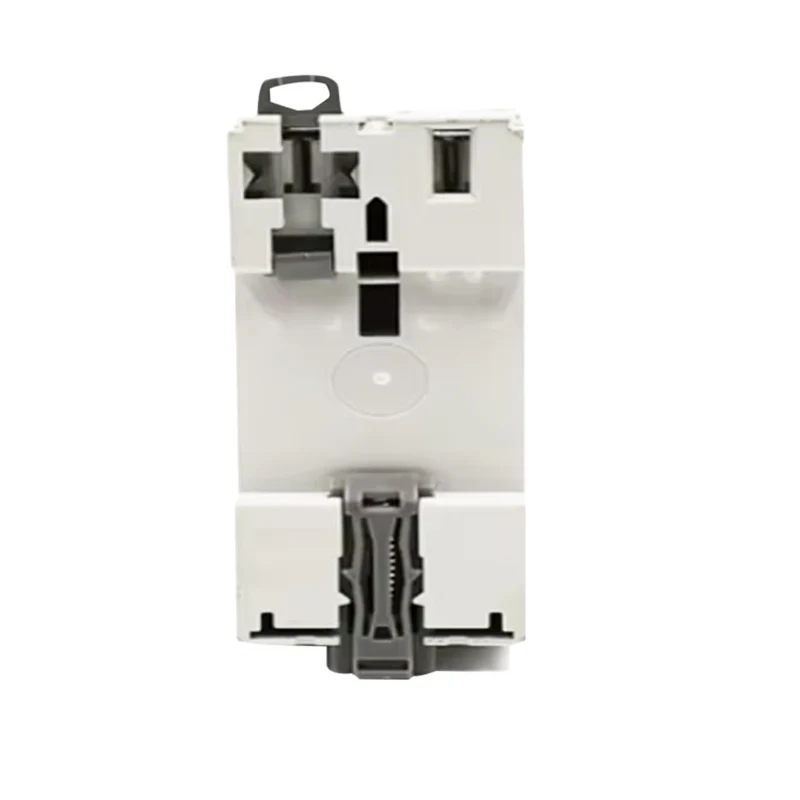

35mm DIN -fervoja muntado


Baza Koncepto

 2P: Indikas, ke ĉi tiu RCD (postrestanta kurento) estas bipola ŝaltilo, t.e., ĝi povas regi la surfluon de du linioj samtempe. Ĉi tiu dezajno estas kutime uzata, kie ambaŭ fazaj kaj nulaj linioj devas esti fortranĉitaj samtempe por certigi, ke la cirkvito povas esti tute ekstermita en kazo de filtrado aŭ faŭlto, malebligante sekurecajn akcidentojn kiel elektrokutado aŭ elektraj fajroj.


 63A: Indikas, ke la RCD estas taksita je 63 amperoj. La taksita kurento estas la maksimuma kurento, kiun la RCD povas porti kontinue sen kaŭzi varmigadon aŭ damaĝon. En praktikaj aplikoj, la taŭga taksita kurento devas esti elektita laŭ la ŝarĝo de la elektra sistemo.


 30mA: Indikas, ke la kurento de filtrado de ĉi tiu RCD estas 30 Ma. La kurento de fuga ago estas la minimuma kurento, ĉe kiu la RCD detektas fugantan kurenton kaj ekigas agon. Kiam la fuga kurento en la elektra sistemo superas ĉi tiun valoron, la RCD rapide ekstermos la nutraĵon por protekti personan sekurecon kaj malhelpi akcidentojn kiel elektraj fajroj.


 RCD: Restanta kurento estas elektra sekureca aparato uzata por detekti postrestantan kurenton (t.e. fugantan kurenton) en elektra sistemo kaj ekstermi la nutraĵon. Ĝi estas vaste uzata en diversaj malalt-tensiaj elektraj sistemoj por provizi ampleksan protekton por elektraj ekipaĵoj kaj dungitaro.


 AC -tipo: indikas, ke ĉi tiu RCD taŭgas por alternaj kurentaj (AC) sistemoj. Alternanta kurento (AC) estas ofta maniero transdoni elektron kaj estas karakterizita per periodaj ŝanĝoj en la direkto de tensio kaj kurento kompare al rekta kurento (DC). Tial, kiam oni elektas RCD, la taŭga modelo devas esti elektita surbaze de la tipo de elektra sistemo (AC aŭ DC).


1. Provizi Protekton kontraŭ Tera Faŭlto/Filma Kurento kaj Funkcio de Izolado

2. Alta mallongcirkvita kurento rezista kapacito

3. Aplikebla al Terminal kaj Pin/Fork Type Busbar Connection

4. Ekipita per fingraj protektitaj konektaj fina stacioj

5. Aŭtomata malkonekti la cirkviton kiam faŭlto/fuga kurento okazas kaj superas la taksitan sentivecon

6. Dependas de elektroprovizo kaj linia tensio, kaj libera de ekstera enmiksiĝo, tensia fluktuado.   ---------- granda grandeca konekta drato (35mm konekta kablo)

2P 63A/30mA RCD AC Type2P 63A/30mA RCD AC Type2P 63A/30mA RCD AC Type2P 63A/30mA RCD AC Type2P 63A/30mA RCD AC Type
