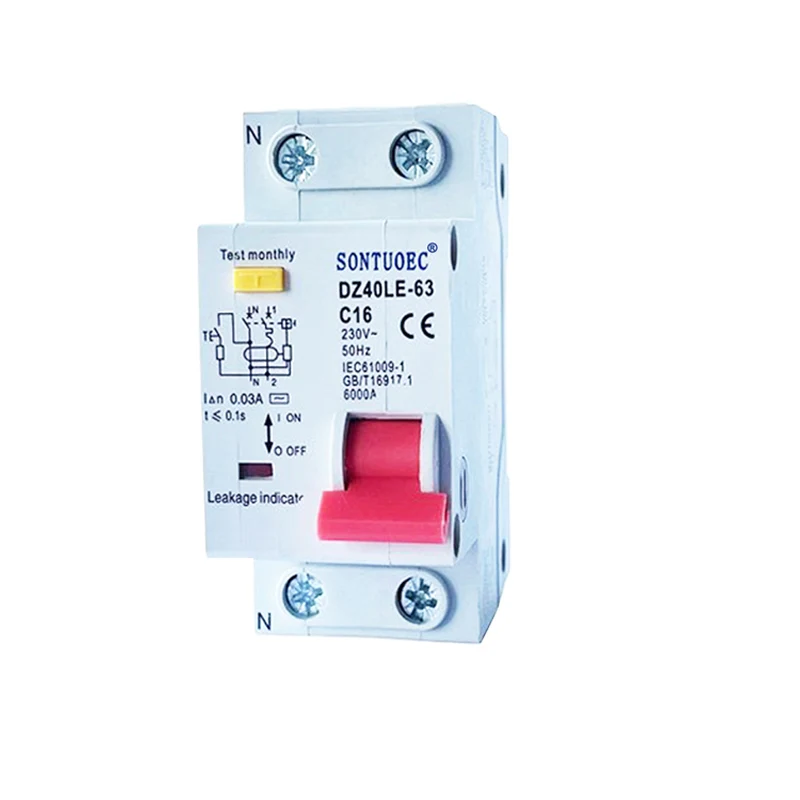

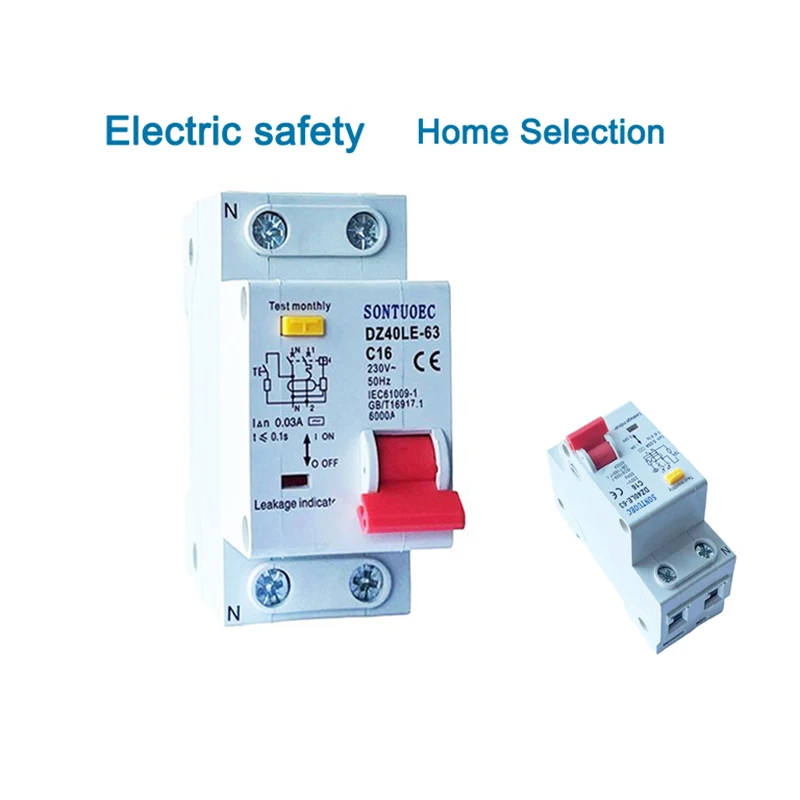

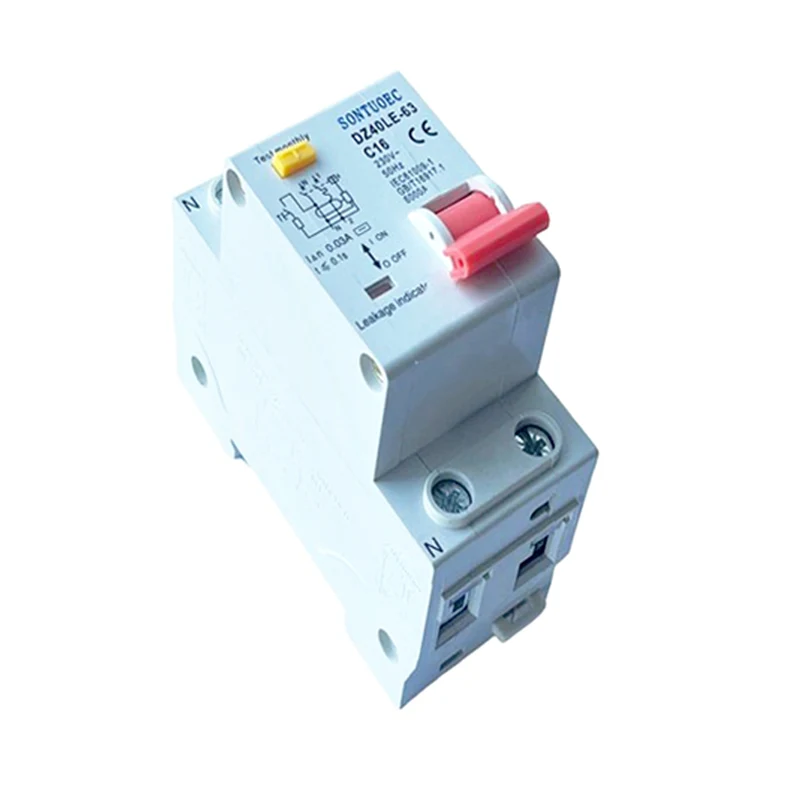

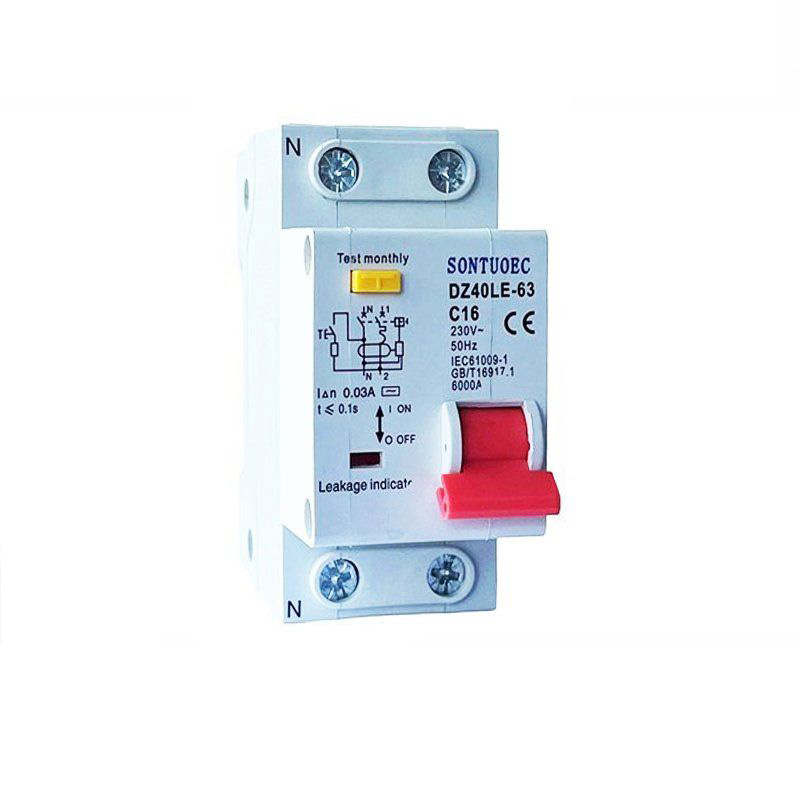

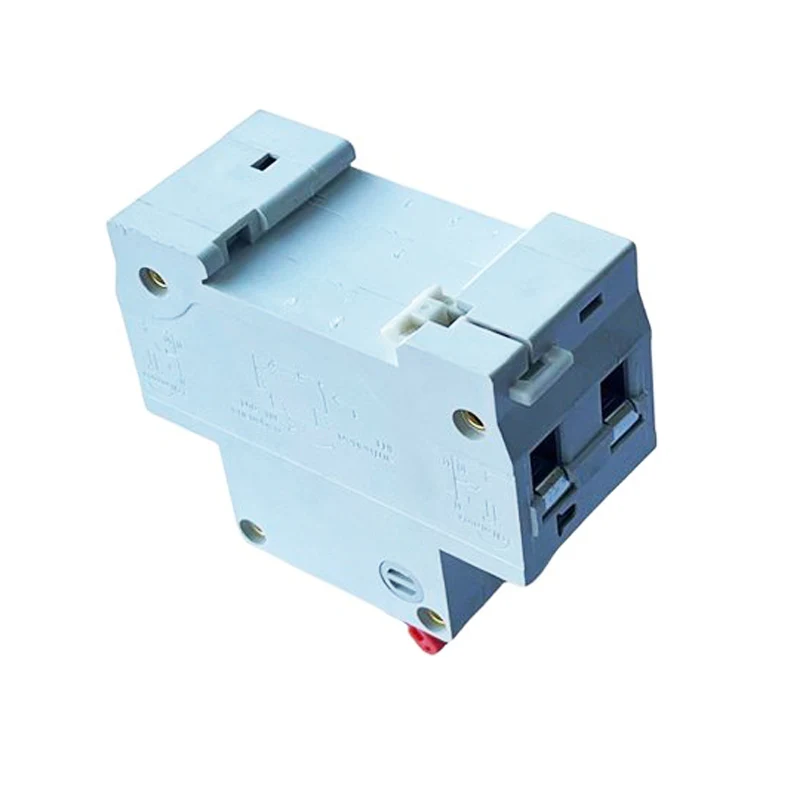

2p 1p+N Residual Circuit Breaker kun superkurenta protekto
  • 2p 1p+N Residual Circuit Breaker kun superkurenta protekto2p 1p+N Residual Circuit Breaker kun superkurenta protekto
  • 2p 1p+N Residual Circuit Breaker kun superkurenta protekto2p 1p+N Residual Circuit Breaker kun superkurenta protekto
  • 2p 1p+N Residual Circuit Breaker kun superkurenta protekto2p 1p+N Residual Circuit Breaker kun superkurenta protekto
  • 2p 1p+N Residual Circuit Breaker kun superkurenta protekto2p 1p+N Residual Circuit Breaker kun superkurenta protekto
  • 2p 1p+N Residual Circuit Breaker kun superkurenta protekto2p 1p+N Residual Circuit Breaker kun superkurenta protekto
  • 2p 1p+N Residual Circuit Breaker kun superkurenta protekto2p 1p+N Residual Circuit Breaker kun superkurenta protekto

2p 1p+N Residual Circuit Breaker kun superkurenta protekto

La 2p 1p+N postrestanta cirkvitfrapilo kun superkurenta protekto estas cirkvitfunkciigilo, kiu kombinas postrestantan kurentan protekton kaj superkurentan protekton. Ĝi kapablas aŭtomate ekstermi la nutraĵon kiam postrestanta kurento (t.e. fuga kurento) estas detektita en la cirkvito por eviti elektrajn fajrojn kaj personajn elektrokutajn akcidentojn. Samtempe ĝi ankaŭ havas superkurentan protektan funkcion, kiu povas aŭtomate ekstermi la nutraĵon kiam la cirkvito estas superŝarĝita aŭ mallongcirkvita por protekti la sekurecon de la cirkvito kaj ekipaĵo.

Modelo:DZ40LE-63

Sendu Demandon

Priskribo de la produkto

Modelo

DZ40LE-63 Elektronika Tipo

Postrestantaj aktualaj karakteroj

Kaj/kaj

Poluso Ne

1P+N/2P

Taksita kurento (a)

6a, 10a, 16a, 25a, 32a, 40a, 63a

Taksita tensio (V)

240/415V; 230/400V

Taksita postrestanta funkcia kurento

10mA, 30mA, 100mA, 300mA

Taksita kondiĉa postrestanta fuŝkontakto aktuala

3KA: 4.5KA: 6KA

Normo IEC 61009-1

Elektromaka eltenemo

Pli ol 4000 cikloj


Principo de operacio

La operacia principo de la 2p 1p+N postrestanta cirkvitfrapilo kun superkurenta protekto baziĝas sur la vektora sumo de fluoj kaj la elektromagneta principo. Kiam la fluoj sur la L (fajro) kaj N (nulo) linioj en la cirkvito ne egalas en grando, la vektora sumo de fluoj en la primara flanko de la transforma cirkvito ne estas nulo, kio generas induktitan tension en la malĉefa flanka bobeno. Ĉi tiu induktita tensio estas aldonita al la elektromagneta relajso, generante ekscitan kurenton, kiu kreas inversan demagnetigan forton. Kiam la faŭlta kurento atingas la funkciantan aktualan valoron de la RCBO, ĉi tiu inversa demagnetiga forto kaŭzos la armaturon ene de la elektromagneta relajso por malŝalti de la jugo, pelante la operacian mekanismon agi kaj ekstermi la faŭltan aktualan cirkviton.


Trajtoj kaj Avantaĝoj

Multfunkcia protekto: 2P RCBO kombinas postrestantan aktualan protekton kaj superkurentajn protektajn funkciojn, kiuj povas plene protekti la sekurecon de cirkvitoj kaj ekipaĵo.

Alta fidindeco: Adopti progresintajn elektronikajn komponentojn kaj malkonekti mekanismon, ĝi havas altan fidindecon kaj sekurecon.

Fleksebla agordo: 2-polusa dezajno permesas samtempan protekton de 1-fazo-potenco kaj nula linio, taŭga por diversaj kompleksaj elektraj sistemoj.

Facila instali kaj konservi: akceptebla struktura dezajno, facile instali, kaj samtempe facile efektivigi prizorgadon kaj revizion.


Elekto kaj instalado

Selektado: Kiam oni elektas la tipon, ĝi devas baziĝi sur la taksita tensio, taksita kurento, mallongcirkvita rompanta kapablo kaj fuga agada kurento de la cirkvito kaj aliaj parametroj. Samtempe oni devas konsideri la nombron da poloj kaj la nombro de aktualaj cirkvitoj de RCBO por plenumi la protektajn bezonojn de la cirkvito.


Instalado: 2P RCBO devas esti instalita en seka, ventolita loko sen koroda gaso kaj neniu danĝero de eksplodo. Instalado devas certigi, ke la kablado estas ĝusta kaj fidinda, la operacia mekanismo estas fleksebla kaj fidinda, kaj la instalado sekvas koncernajn normojn kaj kodojn.
