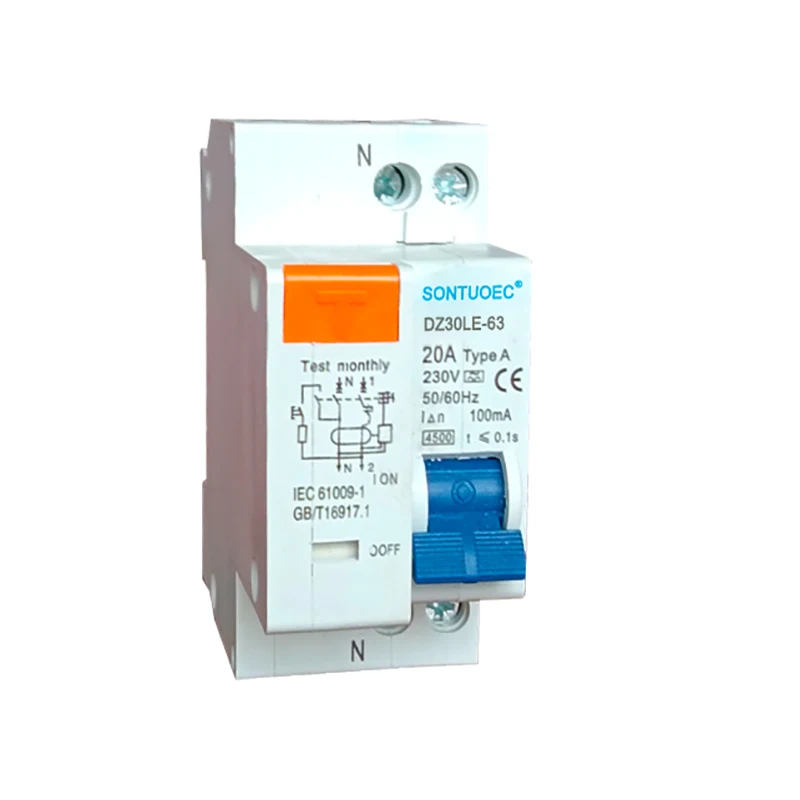

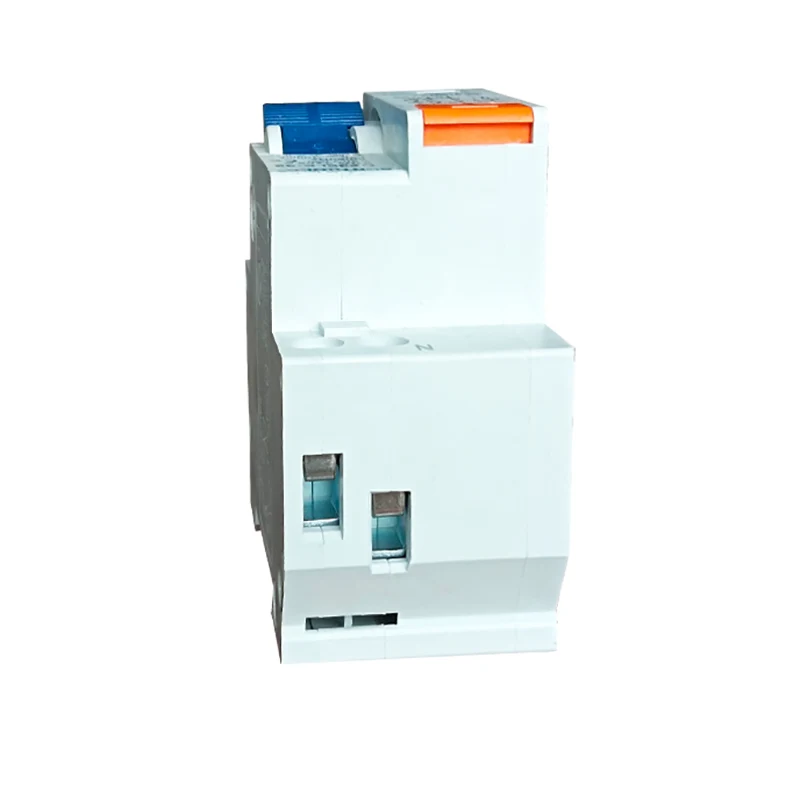

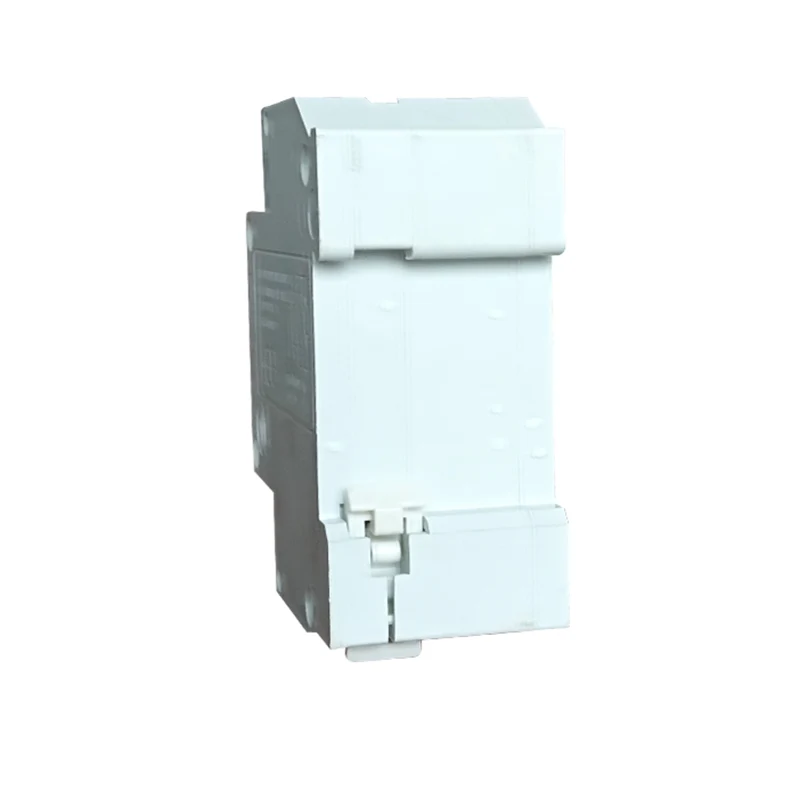

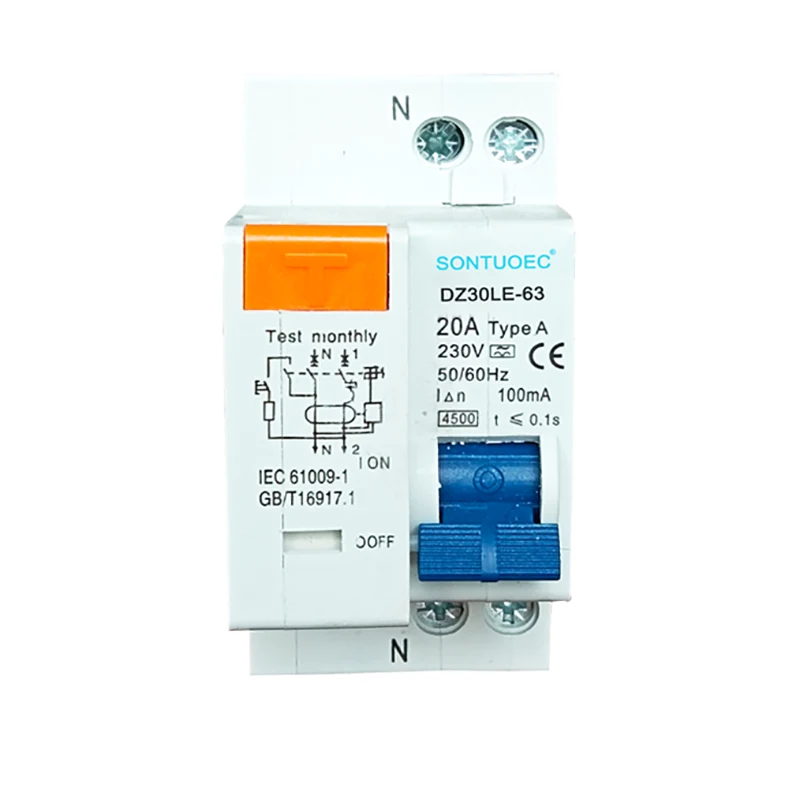

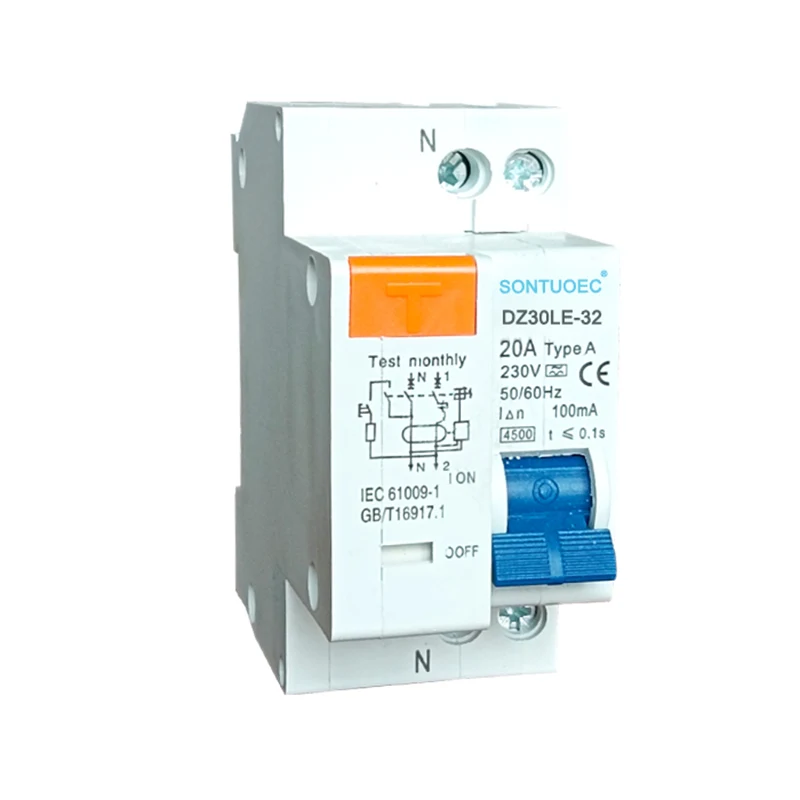

1P+N ELEKTRONIKA TIPO RCBOIS Speciala tipo de cirkvitfunkciigilo, kiu uzas la elektromagnetan principon por detekti kaj ekstermi la postrestan kurenton (fuga kurento) en la cirkvito, tiel malhelpante elektrajn fajrojn kaj personajn elektrajn akcidentojn. Samtempe ĝi ankaŭ havas superkurentan protektan funkcion, kiu povas aŭtomate ekstermi la nutraĵon kiam la cirkvito estas superŝarĝita aŭ mallongcirkvita por protekti la sekurecon de la cirkvito kaj ekipaĵo.
Produkta Nomo |
DZ30L-63 |
|
Modelo |
Elektronika tipo (MCB+RCD) |
|
Poluso |
1p+n |
1p+n |
Taksita kurento (a) |
6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a |
|
Taksita kondiĉa postrestanta fuŝkontakta kurento |
3Ka, 4.5Ka; 6Ka |
|
Normo |
IEC61009-1 |
|
Elektromaka eltenemo |
Pli ol 4000 cikloj |
|
Taksita postrestanta funkcia kurento |
10mA, 30mA, 100mA, 300mA, 500mA |
Restanta kurento: Kiam ekzistas postrestanta kurento en la cirkvito, la nula sekvenca kurento -transformilo en la RCBO detektos ĉi tiun signalon kaj konvertos ĝin en elektran signalon por prilaborado.
Signal -prilaborado kaj komparo: La detektita postrestanta aktuala signalo estos amplifita, filtrita kaj prilaborita, kaj tiam kompare kun la antaŭdifinita aktuala valoro.
Ekskuraĝa ago: Kiam la postrestanta kurento atingas aŭ superas la antaŭdifinitan aktualan valoron, la RCBO ekigos la ekspluatadon de la ĉefa cirkvitpotenco.
Elektromagneta principo: Uzante elektromagnetan principon por postrestanta kurento, ĝi estas karakterizata de alta sentiveco kaj rapida responda rapideco.
Mult-funkcia protekto: Krom postrestanta aktuala protekta funkcio, ĝi ankaŭ havas superkurentan protektan funkcion, kiu povas komprene protekti la sekurecon de cirkvitoj kaj ekipaĵoj.
Sekura kaj fidinda: RCBO adoptas progresintajn elektronikajn komponentojn kaj liberigan mekanismon, kiu havas altan fidindecon kaj sekurecon.
Facila instali kaj konservi: la strukturo de RCBO estas racie desegnita, facile instalebla, kaj samtempe facile realigebla prizorgado kaj revizio.
Ĉi tiu 1p+N elektronika tipo RCBO-funkcio kiel kombinaĵo de cirkvitfunkciigilo kaj postrestanta kurento, kiuj protektas homon kontraŭ la faŭlto de elektro pro tro-aktuala, mallonga cirkvito, tero-faŭlta kurento. Ĝi mem-protektas ĝis maksimuma fuŝkontakta kurento 32A aŭ 63A. Kaj konformas al norma IEC/EN 61009.1.
1. Provizi Protekton kontraŭ Tera Faŭlto/Filma Kurento kaj Funkcio de Izolado
2. Alta mallongcirkvita kurento rezista kapacito
3. Aplikebla al Terminal kaj Pin/Fork Type Busbar Connection
4. Ekipita per fingraj protektitaj konektaj fina stacioj
5. Aŭtomata malkonekti la cirkviton kiam faŭlto/fuga kurento okazas kaj superas la taksitan sentivecon
6. Dependas de elektroprovizo kaj linia tensio, kaj libera de ekstera enmiksiĝo, tensia fluktuado.
