1.5p 25a AIR AC -Kondiĉaj Kontaktiloj estas difinita celo AC -kontaktilo estas desegnita por uzi en fridujo, klimatizilo kaj elektraj hejtadaj sistemoj. Potencaj ligoj povas esti faritaj per aŭ ŝraŭbaj fina stacioj kun rapidaj konektoj aŭ LUG -fina stacioj kun rapidaj konektoj Ili plenumas IEC60947-4-1

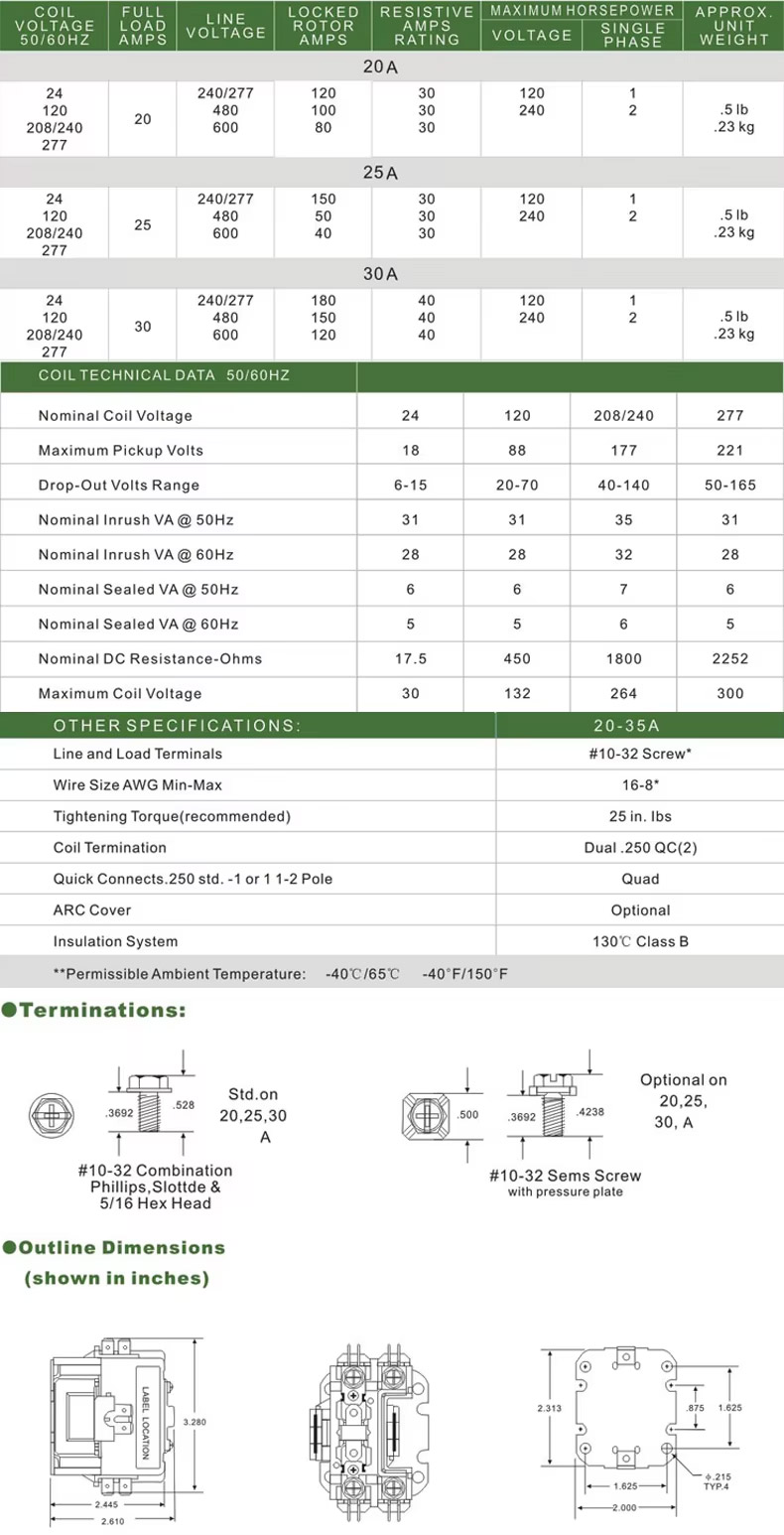

Modelo Ne | Plena ŝarĝo | Rezistemaj amperoj (a) | Poluso Ne. | Bobena tensio ( V) | Linia tensio (v) | Max HP | - | |
Amperoj (a) | 50/60hz | Tensio (V) | Ununura Fazo | Tri Fazo | ||||
CJX9-20/1 | 20 | 30 | 1 | 24 | 240/277 | 120 | 1.5 | - |
CJX9-20/1.5 | 1.5 | |||||||
CJX9-20/2 | 2 | |||||||
CJX9-20/3 | 3 | 120 | 480 | 240/270 | 3 | 7.5 | ||
CJX9-20/4 | 4 | 208/240 | 600 | 480/600 | - | 7.5 | ||
CJX9-25/1.5 | 25 | 35 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-25/2 | 2 | |||||||
CJX9-25/3 | 3 | 120 | 480 | 240/270 | 5 | 7.5 | ||
CJX9-25/4 | 4 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30/1.5 | 30 | 40 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-30/2 | 2 | 120 | 480 | 240/270 | 5 | 10 | ||
CJX9-30/3 | 3 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30/4 | 4 | |||||||
CJX9-40/2 | 40 | 50 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-40/3 | 40 | 50 | 3 | 120 | 480 | 240/270 | 7.5 | 10 |
CJX9-40/4 | 40 | 50 | 4 | 208/240 | 600 | 480/600 | - | 15/20 |
CJX9-50/2 | 50 | 60 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-50/3 | 50 | 60 | 3 | 120 | 480 | 240/270 | 10 | 15 |
CJX9-50/4 | 50 | 60 | 4 | 208/240 | 600 | 480/600 | - | 25/25 |
CJX9-60/2 | 60 | 70 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-60/3 | 60 | 740 | 3 | 120 | 480 | 240/270 | 10 | 20 |
CJX9-60/4 | 60 | 70 | 4 | 208/240 | 600 | 480/600 | - | 30/30 |
CJX9-75/2 | 75 | 85 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-75/3 | 75 | 85 | 3 | 120 | 480 | 240/270 | 15 | 25 |
CJX9-75/4 | 75 | 85 | 4 | 208/240 | 600 | 480/600 | - | 40/40 |
CJX9-90/2 | 90 | 100 | 2 | 24 | 240/277 | 120 | 7.5 | - |
CJX9-90/3 | 90 | 100 | 3 | 120 | 480 | 240/270 | 20 | 30 |
CJX9-90/4 | 90 | 100 | 4 | 208/240 | 600 | 480/600 | - | 50/50 |
Izolanta materialo |
Kontakta bloko kaj portanto estas altkvalitaj Elektra-grada termoseta rezino |
Temperatura gamo |
-40 ° F ĝis 150 ° F; -5-+40 |
Mekanika vivo (neniu ŝarĝo) |
Konformas al UL kaj ARI -specifaj normoj |
Elektra vivo |
Konformas al UL kaj ARI -specifoj Normo |
Pezo (proksimuma) |
9.25 Oz |
Bobenaj frekvencoj |
50/60hz |
Bobena izolado |
Klaso B (130ºC) |
Finiĝo |
Prema konektilo kaj duobla 1/4 q.c |
Operacii |
85% de nominala bobena kunmetaĵo; 110% maksimume sekura operacii |
Devo -Ciklo |
Kontinua |
Kiam la bobeno de la 1.5p 25a AIR AC -Kondiĉilo estas vigligita, la fera kerno fariĝas magneta kaj allogas la kontaktosistemon por fermiĝi, tiel konektante la elektran ŝarĝon al la fonto de energio. Kiam la bobeno estas senenergigita, la fera kerno perdas sian magnetismon kaj la kontaktosistemo estas apartigita per fonto, tiel malkonektante la ŝarĝon de la fonto. Tiamaniere, la kontaktilo permesas foran kontrolon de la elektra ŝarĝo.
• CJX9 (aŭ STA) Serio Aera Kondiĉo AC -kontaktilo estas ĉefe aplikebla al linio de AC 50Hz aŭ 60Hz, taksita izola tensio estas 240V kaj taksita laboranta kurento ĝis 60A, uzata por fermi aŭ malŝalti la linion
• Klimatizilo -kontaktiloj estas definitiva celo AC -kontaktilo estas desegnita por uzi en fridigo, klimatizilo kaj elektraj hejtadaj sistemoj.
• Potencaj ligoj povas esti faritaj per aŭ ŝraŭbaj fina stacioj kun rapidaj konektoj aŭ LUG -fina stacioj kun rapidaj konektoj
• Ili plenumas IEC60947-4-1
Strukturo:
Elektromagneta sistemo: inkluzive de bobeno, kerno kaj aliaj komponentoj, uzataj por generi magnetan fluon por funkciigi la malfermon kaj fermon de la kontaktosistemo.
Kontakta sistemo: inkluzive de ĉefa kontakto kaj helpa kontakto, la ĉefa kontakto estas uzata por porti altan kurenton, kaj la helpa kontakto estas uzata por realigi la transdonon kaj retrosciigon de kontrol -signalo.
ARC -estingila aparato: uzata por estingi la arkon generitan kiam la kontakto estas malkonektita por protekti la kontakton kontraŭ damaĝo.
Ŝelo: Uzita por protekti la internajn komponentojn de la ekstera medio, samtempe provizante varmon.
Trajtoj:
Kun bone difinita celo kaj specifa dezajno por specifaj potencaj sistemoj kaj ŝarĝaj tipoj.
La kontaktosistemo estas fabrikita el altkvalitaj materialoj kun bona elektra konduktiveco kaj eluziĝo.
La elektromagneta sistemo havas sufiĉan suĉan forton por fidinde engaĝi kaj liberigi la kontaktojn.
La arka estingila aparato povas efike estingi la arkon kaj protekti la kontaktojn kontraŭ damaĝo.
La ŝelo estas racie desegnita kun sufiĉa forto kaj varmega disipado.
